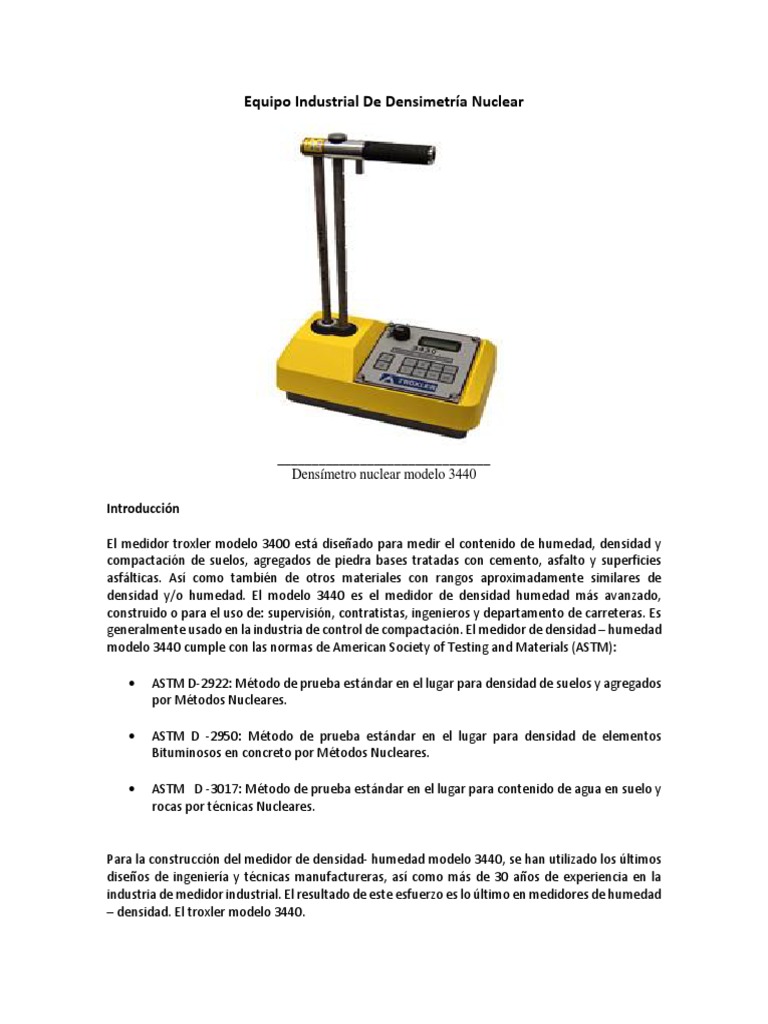

Equipo Industrial De Densimetría Nuclear

_______________________________
Densímetro nuclear modelo 3440

Introducción

El medidor troxler modelo 3400 está diseñado para medir el contenido de humedad, densidad y
compactación de suelos, agregados de piedra bases tratadas con cemento, asfalto y superficies
asfálticas. Así como también de otros materiales con rangos aproximadamente similares de
densidad y/o humedad. El modelo 3440 es el medidor de densidad humedad más avanzado,
construido o para el uso de: supervisión, contratistas, ingenieros y departamento de carreteras. Es
generalmente usado en la industria de control de compactación. El medidor de densidad – humedad
modelo 3440 cumple con las normas de American Society of Testing and Materials (ASTM):

 ASTM D-2922: Método de prueba estándar en el lugar para densidad de suelos y agregados
por Métodos Nucleares.

 ASTM D -2950: Método de prueba estándar en el lugar para densidad de elementos

Bituminosos en concreto por Métodos Nucleares.

 ASTM D -3017: Método de prueba estándar en el lugar para contenido de agua en suelo y
rocas por técnicas Nucleares.

Para la construcción del medidor de densidad- humedad modelo 3440, se han utilizado los últimos
diseños de ingeniería y técnicas manufactureras, así como más de 30 años de experiencia en la
industria de medidor industrial. El resultado de este esfuerzo es lo último en medidores de humedad
– densidad. El troxler modelo 3440.
El troxler modelo 3440 utiliza dos métodos de operación (backscattering o medición en superficie y
transmisión directa), es capaz de almacenar hasta 450 lecturas. El medidor también proporciona
hasta 30 funciones especiales y una precisión seleccionable por el operador para todas las fases de
ensayo de materiales de construcción. La pantalla (Lcd) y el tablero son de fácil uso, asegurando
resultados rápidos y precisos de sus medidas.

Se tienen secciones que cubren las operaciones básicas, así como operaciones técnicas avanzadas.
Los apéndices proporcionan información sobre teoría y seguridad de la radiación. Cada capítulo
contiene una tabla de contenidos para localización rápida de la función requerida.

El medidor troxler 3440 proporciona en forma rápida, segura y económica de contenido o de

humedad y densidad de materiales de construcción.

Partes del medidor

1. EL MEDIDOR: es la superficie portátil del medidor de densidad- humedad que contiene las
fuentes radiactivas, electrónica y baterías recargables. el número de serie del medidor
aparece en la parte posterior de este, así como en el bloque de referencia, en los
certificados de calibración, en las fuentes y el certificado de garantía.

2. BLOQUE DE REFERENCIA: es principalmente utilizado para establecer el conteo estándar,

con el cual se comparan las mediciones futuras. el bloque de referencia es también una
referencia invariable para chequeos de largo término.

3. PLACA DE AISALDO/ GUIA PARA LA VARILLA DE PERFORACION: es usada para preparar el

sitio de prueba y ayudar a guiar la varilla de perforación a preparar el agujero, donde ira
la varilla de la fuente en la medición de tipo transmisión directa.

4. VARILLA DE PERFORACIONES usada para perforar un agujero en la medición por

transmisión directa. Bajo ninguna circunstancia se usara la varilla de la fuente para este
propósito.

5. HERRAMIENTA PARA EXTRACCION DE VARILLA DE PERFORACION: proporciona un punto

de apoyo para remover la varilla de perforación de la arcilla u otros materiales.

6. CARGADOR /ADAPTADOR: Son dos. Uno para DC (12voltios de sistema negativo de tierra)
y otro para AC (115/220 VAC. 50/60 HZ).

7. CAJAS ADICIONALES PARA BATERIAS: son suministradas dos cajas para baterías alcalinas
(no incluye baterías )

8. CAJA DE TRANSPORTE: es una caja especialmente prevista para el transporte seguro del
equipo 3440 y partes asociadas (accesorios). La caja no es impermeable en caso de clima
inclemente, la caja deberá ser protegida con algún tipo de cobertor para prevenir la entrada
de lluvia, etc.

9. MANUAL DEL OPERADOR, DOCUMENTOS DE CALIBRACION, CERTIFICADOS DE FUENTES Y

ERTIFICADO DE GARANTIA.
 10. ROADREADERTM DMS: software de la computadora (no mostrado) que permite al usuario
cargar y manejar los datos del medidor.

Figura 1. accesorios D ensímetro nuclear modelo 3440

TECLADO DEL PANEL DE CONTROL

El panel de control de de los medidores de la serie 3440, consta de 2 secciones: 20teclas de

control y las teclas ON y OFF. Al presionar una tecla suena un “Beep” en el medidor. Si el Beep no
se escucha, significa que la presión sobre la tecla no ha sido completa .

Las teclas SHIFT y de funciones son de color amarillo para una fácil identificación, la tecla SHIFT
debe ser presionada antes de presionar la tecla de función. Las funciones son directamente
direccionables desde cualquier otra función, excepto para modo calculadora. Presionando
<SHIFT > origina que la línea superior de la pantalla cambie a –SHIFT FUNCION.

NOTA
 si una tecla de función no es presionada en cuatro segundos, el medidor reacciona como
si la tecla no hubiese sido presionada. si no hay acción después de presionar una tecla, el
medidor regresara a READY luego de dos minutos.

Las teclas YES, NO/CE Y START/ENTER se aplican en todos los modos del medidor. Para una
referencia completa de cualquier función consulte el índice.
Presionando START /ENTER desde la mayor parte de los modos abortara el modo y comenzara el
ensayo.
Las teclas de la función calculadora ahora son: MS, MR, +, -, x, :, e, =.

Figura 2. Panel de control Densímetro nuclear modelo 3440
