PROYECTO: "MEJORAMIENTO DE LA TRANSITABILIDAD VEHICULAR Y PEATONAL DE LAS CALLES

CALVARIO, NUEVA, NUEVA ALTA, SAN MARTIN, ANGELITOS, PORVENIR, BOLÍVAR, SAN ANTONIO, SARA
SARA, PERÍMETRO DE LA PLAZA DE ARMAS DE LA LOCALIDAD DE SILCO, DISTRITO DE JUAN ESPINOZA
MEDRANO PROVINCIA DE ANTABAMBA - APURÍMAC", CÓDIGO SNIP N° 307663

LOCALIDAD : CC. PP. SILCO


Municipalidad distrital
DISTRITO : JUAN ESPINOZA MEDRANO
de Juan Espinoza
Medrado PROVINCIA : ANTABAMBA
Provincia de Antabamba REGION : APURIMAC
– Región Apurímac FECHA : OCTUBRE 2018

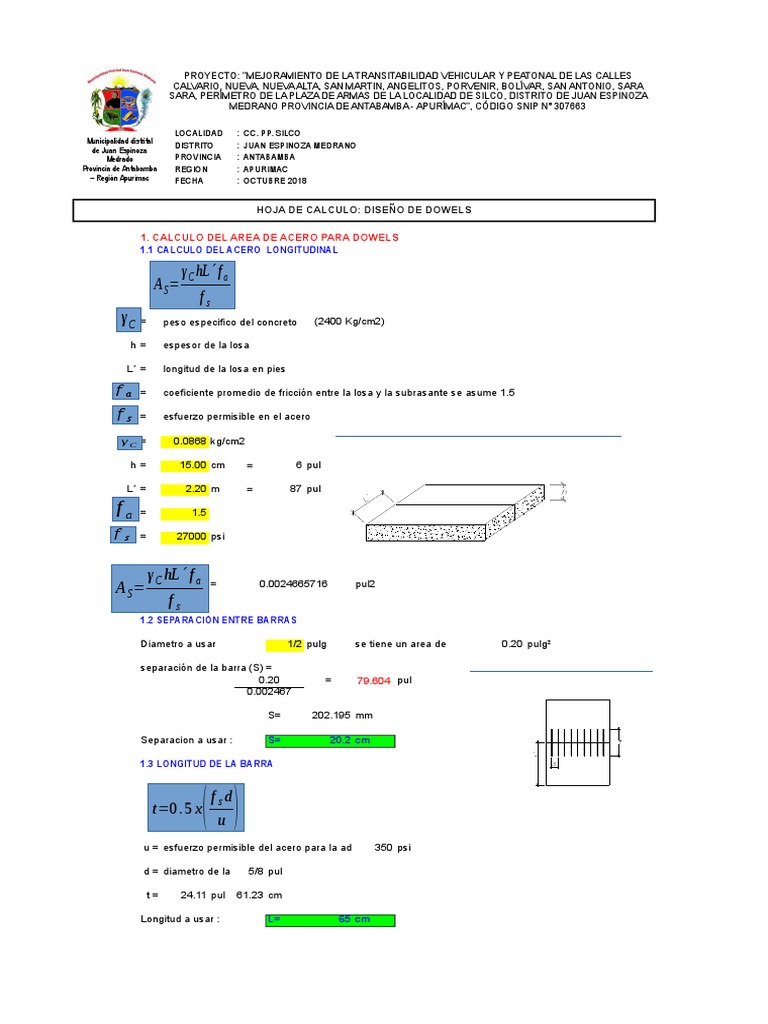

HOJA DE CALCULO: DISEÑO DE DOWELS

1. CALCULO DEL AREA DE ACERO PARA DOWELS


1.1 CALCULO DEL ACERO LONGITUDINAL

γ C hL´ f a
A S=
fs
γC = peso especifico del concreto (2400 Kg/cm2)

h = espesor de la losa

L´ = longitud de la losa en pies

f a = coeficiente promedio de fricción entre la losa y la subrasante se asume 1.5

fs = esfuerzo permisible en el acero

γC = 0.0868 kg/cm2

h = 15.00 cm = 6 pul

L´ = 2.20 m = 87 pul

fa = 1.5

f s = 27000 psi

γ C hL ´ f a
A S= = 0.0024665716 pul2
fs
1.2 SEPARACIÓN ENTRE BARRAS

Diametro a usar 1/2 pulg se tiene un area de 0.20 pulg²

separación de la barra (S) =


0.20 = 79.604 pul
0.002467

S= 202.195 mm

Separacion a usar : S= 20.2 cm

1.3 LONGITUD DE LA BARRA

f sd
t=0 . 5 x ( ) u
u = esfuerzo permisible del acero para la ad 350 psi

d = diametro de la 5/8 pul

t= 24.11 pul 61.23 cm

Longitud a usar : L= 65 cm
PROYECTO: "MEJORAMIENTO DE LA TRANSITABILIDAD VEHICULAR Y PEATONAL DE LAS CALLES
CALVARIO, NUEVA, NUEVA ALTA, SAN MARTIN, ANGELITOS, PORVENIR, BOLÍVAR, SAN ANTONIO, SARA
SARA, PERÍMETRO DE LA PLAZA DE ARMAS DE LA LOCALIDAD DE SILCO, DISTRITO DE JUAN ESPINOZA
MEDRANO PROVINCIA DE ANTABAMBA - APURÍMAC", CÓDIGO SNIP N° 307663

LOCALIDAD : CC. PP. SILCO


Municipalidad distrital
DISTRITO : JUAN ESPINOZA MEDRANO
de Juan Espinoza
Medrado PROVINCIA : ANTABAMBA
Provincia de Antabamba REGION : APURIMAC
– Región Apurímac FECHA : OCTUBRE 2018

HOJA DE CALCULO: DISEÑO DE DOWELS

1.2 CALCULO DEL ACERO TRANSVERSAL

γ C hL´ f a
A S=
fs
γC = peso especifico del c (2400 Kg/cm2)

h = espesor de la losa
L´ = longitud de la losa en pies
fa = coeficiente promedio de fricción entre la losa y la subrasante se asume 1.5
fs = esfuerzo permisible en el acero

γC = 0.0868 kg/cm2

h = 15.00 cm = 6 pul

L´ = 4.00 m = 157 pul

fa = 1.5

f s = 27000 psi

γ C hL ´ f a
A S= = 0.004480481 pulg²
fs
1.2 SEPARACIÓN ENTRE BARRAS

Diametro a usar 3/4 pulg se tiene un area de 0.44 pulg²

separación de la barra (S) =


0.44 = 98.602 pul
0.004480

S= 250.45 mm

Separacion a usar : S= 25 cm

1.3 LONGITUD DE LA BARRA

f sd
t=0 . 5 x ( ) u
u= esfuerzo permisible del acero para la ad 350 psi

d= diametro de la 1 1/5 pul

t = 46.29 pul 118 cm

Longitud a usar : L= 75 cm
