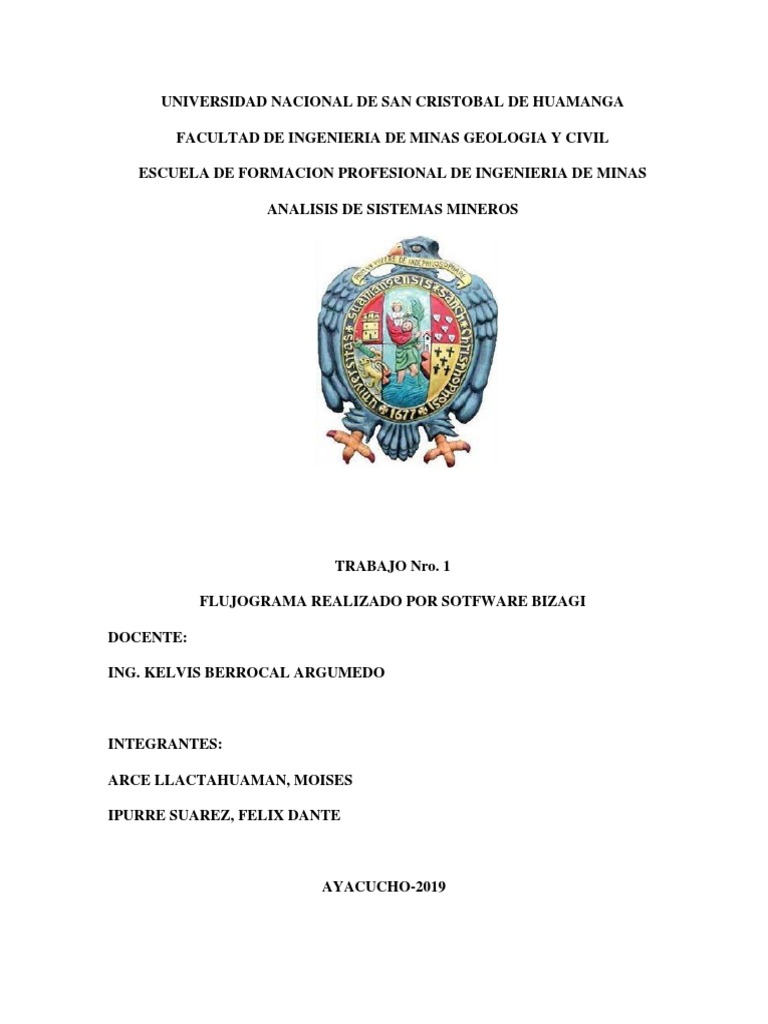

UNIVERSIDAD NACIONAL DE SAN CRISTOBAL DE HUAMANGA

FACULTAD DE INGENIERIA DE MINAS GEOLOGIA Y CIVIL

ESCUELA DE FORMACION PROFESIONAL DE INGENIERIA DE MINAS

ANALISIS DE SISTEMAS MINEROS

TRABAJO Nro. 1

FLUJOGRAMA REALIZADO POR SOTFWARE BIZAGI

DOCENTE:

ING. KELVIS BERROCAL ARGUMEDO

INTEGRANTES:

ARCE LLACTAHUAMAN, MOISES

IPURRE SUAREZ, FELIX DANTE

AYACUCHO-2019
 ¿QUÉ ES BIZAGI?

Bizagi es una suite ofimática con dos productos complementarios, un modelador de

procesos y una suite de BPM (Bizagi Process Modeler).

Es una aplicación que puede ser descargada en internet en la cual podremos realizar

diagramas y documentar nuestros procesos de la manera más eficiente y buscando

fomentar la colaboración en tus organizaciones un free ware utilizado para diagramar,

documentar y simular procesos usando la notación estándar BPMN.

LOS BENEFICIOS DE BIZAGI

Los beneficios que nos ofrece BIZAGI son los siguientes:

1.- Con el Modelador Bizagi, podrás hacer diagramas y documentar tus procesos de la

manera más eficiente y buscando fomentar la colaboración en tu organización.

2.- Podrás: alinear y organizar tus recursos de manera que compartan y contribuyan

con tu conocimiento para modelar los procesos, maximizan la agilidad y la eficiencia que

se tiene para diagramar los procesos de tu organización, sirve como soporte al 100%

sobre el único estándar para diagramar procesos BPMN.

 3.-La solución de BPM es Bizagi, la única que te permitirá diseñar, modelar, integrar,

automatizar y monitorear los procesos a través de un entorno gráfico y sin la necesidad

de programación.

APLICACIONES Y USOS

Bizagi permite automatizar procesos complejos. Ha puesto a disposición de la

comunidad un conjunto de plantillas de procesos ejecutables que se pueden descargar

del sitio web. Las plantillas incluyen Mesa de ayuda, Seis Sigma, Solicitud de créditos

personales, Solicitud de pólizas de automóvil, Proceso transaccional, entre otras.

REPORT THIS AD

REPORT THIS AD

CARACTERÍSTICAS

Se caracteriza por sus dos productos un modelador de procesos y una suite de BPM

Bizagi Process Modeler

Bizagi Process Modeler es un free ware para diagramar, documentar y simular

procesos de manera gráfica en un formato estándar conocido como BPMN (Business

Process Modeling Notation). Los procesos y su documentación correspondiente pueden

exportarse a Word, PDF, Visio, la web o SharePoint para compartirlos y comunicarlos.

Bizagi BPM Suite

La Suite consiste de dos herramientas: Bizagi Studio, el módulo de construcción, y

Bizagi BPM Server para ejecución y control. En Bizagi Studio el usuario define el modelo

asociado al proceso de negocio (flujograma, reglas de negocio, interfaz de usuario, etc.)

para la ejecución del mismo. Los modelos se guardan en una base de datos y son

utilizados posteriormente en la ejecución por Bizagi BPM Server. Bizagi BPM Server

ejecuta un Portal de Trabajo para los usuarios finales en un PC o cualquier dispositivo

móvil.

Bizagi BPM Suite tiene varias características como: Seguimiento y monitoreo,

alarmas y notificaciones, análisis de desempeño y reportes, auditoría y trazabilidad,

enrutamiento de la carga de trabajo y movilidad. Bizagi BPM Suite se puede

BIZAGI EXPLICA QUE ES Y PARA QUE SIRVE BUSINESS PROCESS MODEL AND

NOTATION EN UN ARTÍCULO DE ESPAÑA.

Business Process Modeling Notation (BPMN) es una notación gráfica que describe la

lógica de los pasos de un proceso de Negocio. Esta notación ha sido diseñada para

coordinar la secuencia de los procesos y los mensajes que fluyen entre los participantes

de las diferentes actividades.

La importancia de modelar con un BPMN radica básicamente en:

BPMN es un estándar internacional de modelado de procesos aceptado por la

comunidad.

BPMN es independiente de cualquier metodología de modelado de procesos.

 BPMN crea un puente estandarizado para disminuir la brecha entre los procesos de

negocio y la implementación de estos.

BPMN permite modelar los procesos de una manera unificada y estandarizada

permitiendo un entendimiento a todas las personas de una organización.

BIZAGI BPMN MODELER

¿Qué puedes hacer con el Modelador de Procesos BPMN Bizagi?

Es muy sencillo, podrás: alinear y organizar tus recursos de manera que compartan y

contribuyan con tu conocimiento para modelar los procesos, maximizan la agilidad y la

eficiencia que se tiene para diagramar los procesos de tu organización, sirve como

soporte al 100% sobre el único estándar para diagramar procesos BPMN, podrás

documentar tus procesos de acuerdo al diagrama del proceso y es una manera rápida,

sencilla y sin costo de implementar. Estamos seguros que todos buscan automatizar sus

procesos de la manera más ágil, eficiente y buscando obtener la colaboración del resto

de personas. Es así como se logra obtener un mejoramiento continuo de los procesos y

lo mejor de todo es que se lleva a cabo de la manera más simple posible.

 ¿QUE ES BPMN?

BPMN es una notación grafica que representa la lógica de las actividades, los

mensajes entre los diferentes parcipantes y toda la información necesaria para que un

proceso sea analizado, simulado y ejecutado

ELEMENTOS BASICOS DE UN DIAGRAMA DE UN PROCESO

BPMN

DEFINE UN DIAGRAMA DE PROCESOS BASADO EN LA TECNICA DE

DIAGRAMA DE FLUJO.

BPD PUEDE CONTENER VARIOS PROCESOS, CADA PROCESO PUEDE SER DE

UNO DE LOS TRES TIPOS: INTERNO, ABSTRACTO, COLABORATIVO.

 TRES TIPOS DE MODELADO DE PROCESOS

PROCESO DE NEGOCIOS INTERNOS: que representa un único proceso de negocio interno

donde se representa toda la secuencia del proceso.

PROCESO DE NEGOCIOS ABSTRACTOS: representa un proceso de negocio externo del

que desconocemos los detalles.

PROCESO DE NEGOCIO COLABORATIVO: representa la interacción de dos o más

entidades del negocio. Las interacciones se representan por los mensajes intercambiados entre las

entidades involucradas.
 ELEMENTOS BASICOS DE UN BPD

ACTIVIDADES: es un paso dentro del proceso, representa el trabajo realizado dentro de una

organización y consume recursos como tiempo y costos. Se representa con rectángulo con

esquinas redondeadas.
 COMPUERTAS: se utilizan para controlar los puntos de divergencia y convergencia del flujo.

Se representan por rombos. anotaciones al interior del rombo indican el tipo de comportamiento

de la compuerta.

ELEMENTOS BÁSICOS DE UN BPD

EVENTO: representa algo que ocurre o puede ocurrir durante el proceso.se representa por un

circulo. Tiene una causa y un resultado. Puede iniciar un proceso, imterrunpirlo, detenerlo o

finalizarlo.

Existen tres tipos de eventos basados en cómo afectan el flujo:

 Símbolos y notación de diagramas BPMN

Símbolos comunes de BPMN

Un diagrama de modelo y notación de procesos de negocio, o diagrama BPMN, se usa para

crear diagramas de flujo de modelos de procesos de negocio fáciles de leer, que se puedan

compartir en distintas industrias y organizaciones. Los símbolos de diagramas BPMN se

clasifican en cuatro grupos principales: objetos de flujo, objetos de conexión, carriles y

artefactos. Lee a continuación esta guía detallada de figuras de diagramas BPMN y sus

significados.

Tipos de eventos de BPMN

Los eventos representan un evento en un proceso de negocio.

Símbolo de evento de inicio - Indica el primer paso de un proceso.

Símbolo de evento intermedio - Representa cualquier evento que ocurre

entre un evento de inicio y uno de finalización.

Símbolo de evento de finalización - Indica el último paso en un proceso.

Símbolos de eventos de BPMN

Se puede configurar el estilo de todos estos eventos para que representen los detalles

específicos de tus procesos. Los siguientes ejemplos se encuentran dentro de los símbolos de

eventos de inicio, pero se pueden combinar con cualquier tipo de evento. Los símbolos más

comunes de eventos representan las siguientes circunstancias:

Símbolo de mensaje - Activa el proceso, facilita los procesos intermedios o

completa el proceso.
 Símbolo de temporizador - Una fecha, una hora o una fecha y hora

recurrentes activan el proceso, ayudan a los procesos intermedios o completan

el proceso.

Símbolo de escalación - Un paso reacciona en una escalación y fluye a otro

rol en la organización. Este evento solo se usa en un subproceso de evento.

Una escalación ocurre cuando alguien con un nivel más alto de responsabilidad

dentro de la organización se involucra en un proceso.

Símbolo condicional - Un proceso comienza o continúa cuando se cumple

una condición de negocio o regla de negocio.

Símbolo de enlace - Un subproceso que es parte de un proceso más

extenso.

Símbolo de error - Un error detectado al inicio, a la mitad o al final de un

proceso. Un subproceso de evento con un activador de error siempre

interrumpirá el proceso que contiene.

Símbolo de cancelación - Reacciona a una transacción que se canceló

dentro de un subproceso. En un evento de finalización, el símbolo de

cancelación indica que se activó la cancelación de un proceso.

Símbolo de compensación - Un reembolso que se activa cuando las

operaciones fallan de forma parcial.

Símbolo de señal - Una señal que se comunica en distintos procesos. Un

símbolo de señal puede iniciar un proceso, facilitarlo o completarlo.

Símbolo múltiple - Activadores múltiples que inician un proceso.

 Símbolo de paralelas múltiples - Una instancia de proceso que

no comienza, continúa o finaliza hasta que todos los eventos posibles se hayan

llevado a cabo.

Símbolo de finalización - Activa la finalización inmediata de un paso del

proceso. Todas las instancias relacionadas finalizan al mismo tiempo.

Símbolos de actividades de BPMN

Las actividades describen el tipo de trabajo realizado en una instancia concreta de un proceso.

Hay cuatro tipos de actividades de BPMN: tareas, subprocesos, transacciones y actividades de

llamada.

Símbolo de tarea - El nivel más básico de una actividad y no puede

subdividirse en más partes. Por ejemplo, un proceso de rutina matutina

podría involucrar la tarea de encender tu computadora.

Símbolo de subproceso - Es un grupo de tareas que se integran

particularmente bien. Hay dos vistas diferentes de los subprocesos. Una

es la vista contraída, que tiene un signo "más" expandible para mostrar

más detalles. La otra es la vista de subproceso ampliada, que es lo

suficientemente grande como para contener todas las tareas que

describen el subproceso de forma completa.

Símbolo de transacción - Es un subproceso especializado que

involucra un pago.
 Símbolo de llamada - Es un subproceso global que se reutiliza en

diversos puntos en el flujo de negocios.

Símbolo de exclusivo - Evalúa el estado del proceso de negocio y, según

esa condición, separa el flujo en una o más rutas que se excluyen

mutuamente. Por ejemplo, se escribirá un informe si el supervisor otorga la

aprobación; no se generará un informe si el supervisor no concede la

aprobación.

Símbolo basado en eventos - Una puerta de enlace basada en eventos es

similar a una puerta de enlace exclusiva, ya que ambas involucran una ruta en

el flujo. Sin embargo, en el caso de una puerta de enlace basada en eventos,

evalúas qué evento ha ocurrido, no qué condición se está cumpliendo. Por

ejemplo, puedes esperar para enviar un correo electrónico recién cuando el

director ejecutivo haya llegado a la oficina. Si el director ejecutivo no llega, el

correo electrónico seguirá sin ser enviado.

Símbolo de paralela - Se distingue de otras puertas de enlace porque no

depende de condiciones o eventos. En cambio, las puertas de enlace paralelas

se emplean para representar dos tareas simultáneas en un flujo de negocio. Un

ejemplo es un departamento de marketing que genera nuevos clientes

potenciales y contacta a los clientes existentes al mismo tiempo.

Símbolo de inclusiva - Separa el flujo de procesos en uno o más flujos.

Por ejemplo, una puerta de enlace inclusiva podría involucrar acciones

 empresariales llevadas a cabo en función de los resultados de una encuesta.

Se puede activar un proceso si el consumidor está satisfecho con el producto

A. Se activa otro flujo si el consumidor indica que está satisfecho con el

producto B y se activa un tercer proceso si no está satisfecho con el producto

A.

Símbolo de exclusiva basada en eventos - Inicia una instancia nueva del

proceso con cada suceso de un evento subsiguiente.

Símbolo de compleja:- Estas puertas de enlace solo se usan para los flujos

más complejos en un proceso de negocio. Un caso de uso ideal para una

puerta de enlace compleja se da cuando necesitas puertas de enlace múltiples

para describir el flujo de negocio.

Símbolo de paralela basada en eventos - Como su nombre lo indica, esta

puerta de enlace es similar a una puerta de enlace paralela. Permite que

múltiples procesos ocurran al mismo tiempo, pero a diferencia de la puerta de

enlace paralela, los procesos dependen de eventos.

Objetos de conexión en un diagram BPMN

Los objetos de conexión son líneas que conectan los objetos de flujo de BPMN. Hay tres tipos

diferentes: flujos de secuencia, flujos de mensaje y asociaciones.

Símbolo de flujo de secuencia - Conecta los objetos de flujo en un

orden secuencial adecuado.

Símbolo de flujo de mensaje - Representa mensajes de un participante

del proceso a otro.

 Símbolo de asociación - Muestra relaciones entre los artefactos y los

objetos de flujo.

Carriles en un diagrama BPMN

Los carriles se usan para organizar los aspectos de un proceso en un diagrama BPMN.

Agrupan visualmente los objetos en carriles y cada aspecto del proceso se agrega a un carril

separado. Estos elementos se pueden disponer de forma horizontal o vertical. Los carriles no solo

organizan las actividades en categorías separadas, sino que también pueden identificar demoras e

ineficiencias, y pueden indicar cuáles son los trabajadores responsables de cada paso de un

proceso.

Artefactos en un diagrama BPMN

Los artefactos representan información relevante al modelo, pero no a los elementos

individuales dentro del proceso. Los tres tipos de artefactos son anotaciones, grupos y objetos de

datos que se pueden usar en un diagrama BPMN. Los tres se usan para aumentar y describir un

proceso de BPMN.

Las anotaciones permiten al modelador describir las partes del flujo adicionales del modelo o

notación.

Los grupos organizan tareas o procesos que tienen importancia en el proceso global.
 Los objetos de datos representan los datos ubicados en el proceso, los datos resultantes del

proceso, los datos que deben recopilarse o los datos que deben almacenarse.

Símbolo de entrada de datos - Representa los requisitos de datos de los

que dependen las tareas en el proceso de negocio.

Símbolo de salida de datos - Demuestra la información producida como

resultado de un proceso de negocio.

Símbolo de recopilación de datos - Representa la información recopilada

dentro de un proceso de negocio.

Símbolo de almacenamiento de datos - Representa la capacidad de

guardar datos asociados a un proceso de negocio o de acceder a ellos.
