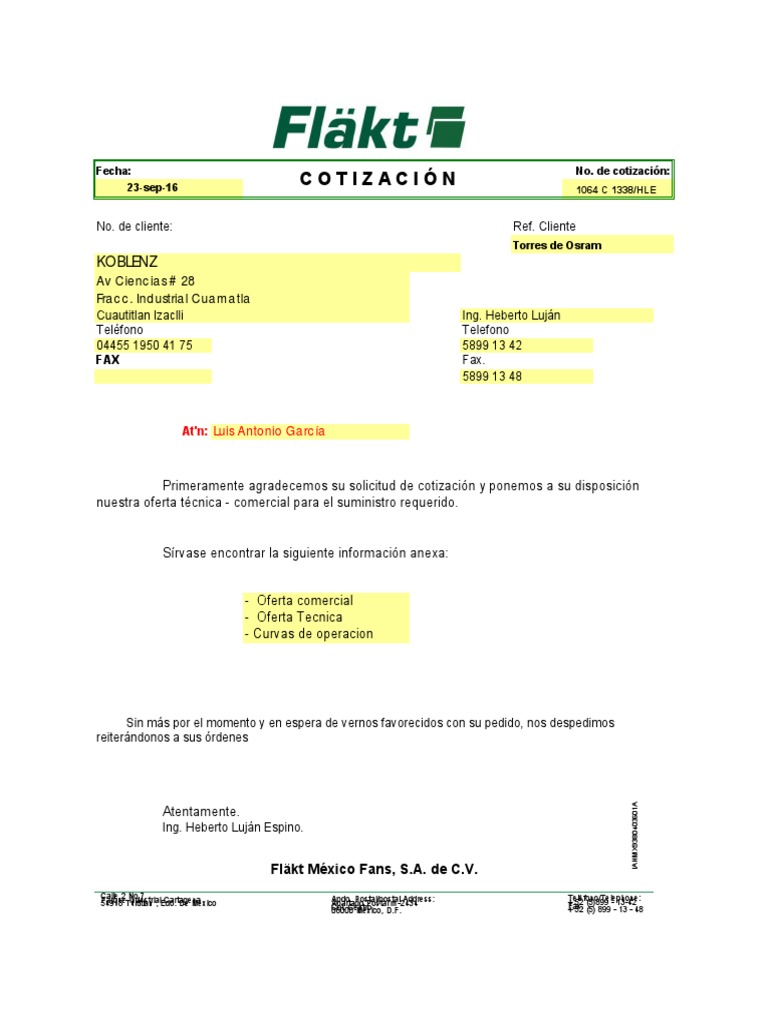

Fecha: No.
de cotización:
23-sep-16
COTIZACIÓN 1064 C 1338/HLE
No. de cliente: Ref. Cliente
Torres de Osram
KOBLENZ
Av Ciencias # 28
Fracc. Industrial Cuamatla
Cuautitlan Izaclli Ing. Heberto Luján
Teléfono Telefono
04455 1950 41 75 5899 13 42
FAX Fax.
5899 13 48
At'n: Luis Antonio García
Primeramente agradecemos su solicitud de cotización y ponemos a su disposición
nuestra oferta técnica - comercial para el suministro requerido.
Sírvase encontrar la siguiente información anexa:
- Oferta comercial
- Oferta Tecnica
- Curvas de operacion
Sin más por el momento y en espera de vernos favorecidos con su pedido, nos despedimos
reiterándonos a sus órdenes
IAHMX9380403601A
Atentamente.
Ing. Heberto Luján Espino.
Fläkt México Fans, S.A. de C.V.
Calle 2 No 7 Apdo. Postal/postal Address: Teléfono/Telephone:
Parque Industrial
54918 Tultitlan Cartagena
, Edo. De México Apartado Postal m-2434 + 52 (5)899 - 13-42
Col. Centro
06000 México, D.F. Fax:
+ 52 (5) 899 - 13 - 48
Fecha No de cotización
23-sep-16 OFERTA TÉCNICA 1064 C 1338/HLE
Partida Descripción del Equipo Cant. Precio Unit Importe Total
Refacciones p/Torre de Enfriamiento Marca Fläkt.
1 Modelo KAFE 21-1-6-2-1-7/9 1 26,000.00 26,000.00
Juego de relleno de PVC, incluye Relleno Enfriador y
Relleno Eliminador de Rocío
Refacciones p/Torre de Enfriamiento Marca Fläkt.
2 Modelo KAFE 21-1-6-2-1-7/9 4 160.00 640.00
Espreas de PVC de 3 " de Diámetro
Refacciones p/Torre de Enfriamiento Marca Fläkt.
3 Modelo KAFE 21-1-9-1-015-08-1-8 1 36,000.00 36,000.00
Juego de relleno de PVC, incluye Relleno Enfriador y
Relleno Eliminador de Rocío
Refacciones p/Torre de Enfriamiento Marca Fläkt.
4 Modelo KAFE 21-1-9-1-015-08-1-8 4 160.00 640.00
Espreas de PVC de 2 1/2 " de Diámetro
Ventilador p/Torre de Enfriamiento Marca Fläkt.
5 Modelo FZCM-13-125-8-1-7/9, con rodete de fundición 2 45,000.00 90,000.00
de aluminio, acoplado directamente a Motor eléctrico
de 10 Hp, 8 P, 60 Hz, 230/460 Volts.
Torres de Enfriamiento KAFE
Fläkt México Fans [Link] C.V.

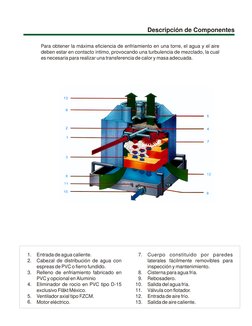

Descripción de Componentes
Para obtener la máxima eficiencia de enfriamiento en una torre, el agua y el aire
deben estar en contacto íntimo, provocando una turbulencia de mezclado, la cual
es necesaria para realizar una transferencia de calor y masa adecuada.
1. Entrada de agua caliente. 7. Cuerpo constituido por paredes
2. Cabezal de distribución de agua con laterales fácilmente removibles para
espreas de PVC o fierro fundido. inspección y mantenimiento.
3. Relleno de enfriamiento fabricado en 8. Cisterna para agua fría.
PVC y opcional en Aluminio 9. Rebosadero.
4. Eliminador de rocío en PVC tipo D-15 10. Salida del agua fría.
exclusivo Fläkt México. 11. Válvula con flotador.
5. Ventilador axial tipo FZCM. 12. Entrada de aire frío.
6. Motor eléctrico. 13. Salida de aire caliente.
Clave de Especificación
La Torre de Enfriamiento KAFE se puede ordenar en sus proyectos y pedidos de acuerdo a la siguiente codificación.
TORRE DE ENFRIAMIENTO AA B C D E FFF G H I J
TAMAÑO
06
09
12
15
18
21
24
RELLENO
1 = Tipo 12060 – 1000
ALTURA DE RELLENO
9 = 900 mm
BANCO DE ESPREAS
1 = 2 ½” φ esprea
2 = 3” φ esprea
4 = 4” φ esprea
CISTERNA
0 = Sin cisterna
1 = Con cisterna
2 = Cisterna de concreto (opcional)
solo tamaños 18,21,24
HP’S DE MOTOR
010 = 1.00
015 = 1.50
030 = 3.00
050 = 5.00
075 = 7.50
100 = 10.0
150 = 15.0
NUMERO DE POLOS
( 4, 6, 8 )
MOTOR
1 = WEG
VOLTAJE
9 = 230/460 V
ARRANCADOR OPCIONAL
1 = 220 VOLTS
2 = 440 VOLTS
INFORMACIÓN TÉCNICA
TAMAÑO VENTILADOR FLUJO DE RPM / No. BHP ANGULO DE HP ARMAZON DEL
TORRE AIRE m 3/seg POLOS (1) ATAQUE MOTOR MOTOR
06 FZCM-13-050-4-1-7/9 1.3 1740/4 0.97 55° 1 143T
09 FZCM-13-071-6-1-7/9 2.9 1165/6 1.4 55° 1.5 184T
12 FZCM-13-080-6-1-7/9 5.5 1165/6 2.7 55° 3 213T
15 FZCM-13-112-8-1-7/9 8.5 875/8 4.8 47° 5 254T
18 FZCM-13-112-8-1-7/9 12 870/8 7.1 55° 7.5 256T
21 FZCM-13-125-8-1-7/9 16.5 875/8 9.1 55° 10 284T
24 FZCM-13-140-8-1-7/9 20 870/8 13.0 47° 15 286T
(1) CONSUMO DE POTENCIA A NIVEL DEL MAR

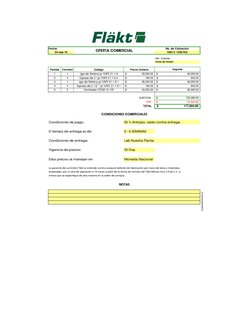

Fecha: No. de Cotización:
23-sep-16 OFERTA COMERCIAL 1064 C 1338/HLE
Ref. Cliente
Torres de Osram
Partida Cantidad Código Precio Unitario Importe
1 1 Jgo de Relleno p/ KAFE 21-1-6 $ 26,000.00 $ 26,000.00
2 4 Espreas de 3 " p/ KAFE 21-1-6-2 $ 160.00 $ 640.00
3 1 Jgo de Relleno p/ KAFE 21-1-9-1 $ 36,000.00 $ 36,000.00
4 4 Espreas de 2 1/2 " p/ KAFE 21-1-9-1 $ 160.00 $ 640.00
5 2 Ventilador FZCM-13-125 $ 45,000.00 $ 90,000.00
SUBTOTAL $ 153,280.00
IVA $ 24,524.80
TOTAL $ 177,804.80
CONDICIONES COMERCIALES
Condiciones de pago; 50 % Anticipo, saldo contra entrega
El tiempo de entrega es de: 5 - 6 SEMANAS
Condiciones de entrega: Lab Nuestra Planta
Vigencia de precios: 30 Días
Estos precios se manejan en: Moneda Nacional
La garantía del suministro Fläkt se extiende contra cualquier defecto de fabricación por mano de obra o materiales
empleados, por un año de operación o 18 meses a partir de la fecha de remisión de Fläkt México Fans S.A de C.V. a
menos que se especifique de otra manera en la orden de compra.
NOTAS
