UNIVERSIDAD CENTRAL DEL ECUADOR

FACULTAD DE INGENIERÍA EN GEOLOGÍA, MINAS, PETRÓLEOS Y

AMBIENTAL
CARRERA DE INGENIERÍA DE MINAS

ESTUDIANTE: PABLO MARROQUIN

CURSO: 1
ASIGNATURA: MAQUINARIA MINERA
FECHA:11/06/2019
TEMA: JAULA JORA Y TREPADORA ALIMAK

DESARROLLO

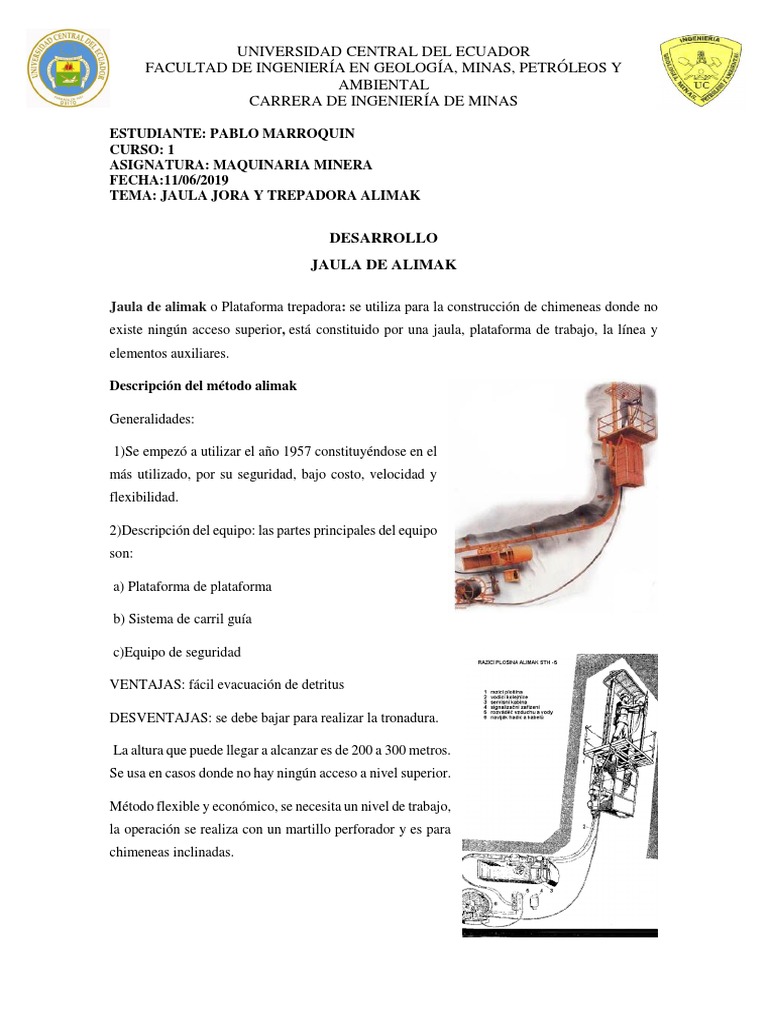

JAULA DE ALIMAK

Jaula de alimak o Plataforma trepadora: se utiliza para la construcción de chimeneas donde no

existe ningún acceso superior, está constituido por una jaula, plataforma de trabajo, la línea y
elementos auxiliares.

Descripción del método alimak

Generalidades:

1)Se empezó a utilizar el año 1957 constituyéndose en el

más utilizado, por su seguridad, bajo costo, velocidad y
flexibilidad.

2)Descripción del equipo: las partes principales del equipo

son:

a) Plataforma de plataforma

b) Sistema de carril guía

c)Equipo de seguridad

VENTAJAS: fácil evacuación de detritus

DESVENTAJAS: se debe bajar para realizar la tronadura.

La altura que puede llegar a alcanzar es de 200 a 300 metros.

Se usa en casos donde no hay ningún acceso a nivel superior.

Método flexible y económico, se necesita un nivel de trabajo,

la operación se realiza con un martillo perforador y es para
chimeneas inclinadas.
 JAULA DE JORA

Jaula jora: chimeneas verticales o inclinadas, se necesitan 2 niveles de trabajo, barreno

piloto su diámetro es de 3-4 pulg. Por donde se pasa el cable que sujeta la jaula, su
aplicación es de 30 -100 mts, está constituida por plataformas de trabajo, jaulas de
transporte con mecanismo de elevación.

El procedimiento constructivo consta de varias fases. En la primera se perfora un barreno

piloto (75-100 mm de diámetro) y en la segunda se montan los equipos y herramientas.
Posteriormente, en la tercera fase, tiene lugar la perforación y la voladura.
El campo propicio para este método está entre los 30 y 100 m. El problema que podemos
tener es la desviación del barreno piloto. Además, en cada pega debe desengancharse la
jaula. El barreno central tiene la ventaja de que permite la entrada de aire fresco y de qué
sirve de hueco de expansión en los cueles paralelos, con los que se consiguen avances de
entre 3 y 4 m por disparo.
BIBLIOGRAFIA:

http://www.wikiteka.com/apuntes/compresores-4/

http://apmine.files.wordpress.com/2012/05/voladuras-en-chimenea-jaula-jora-apmine.pdf
