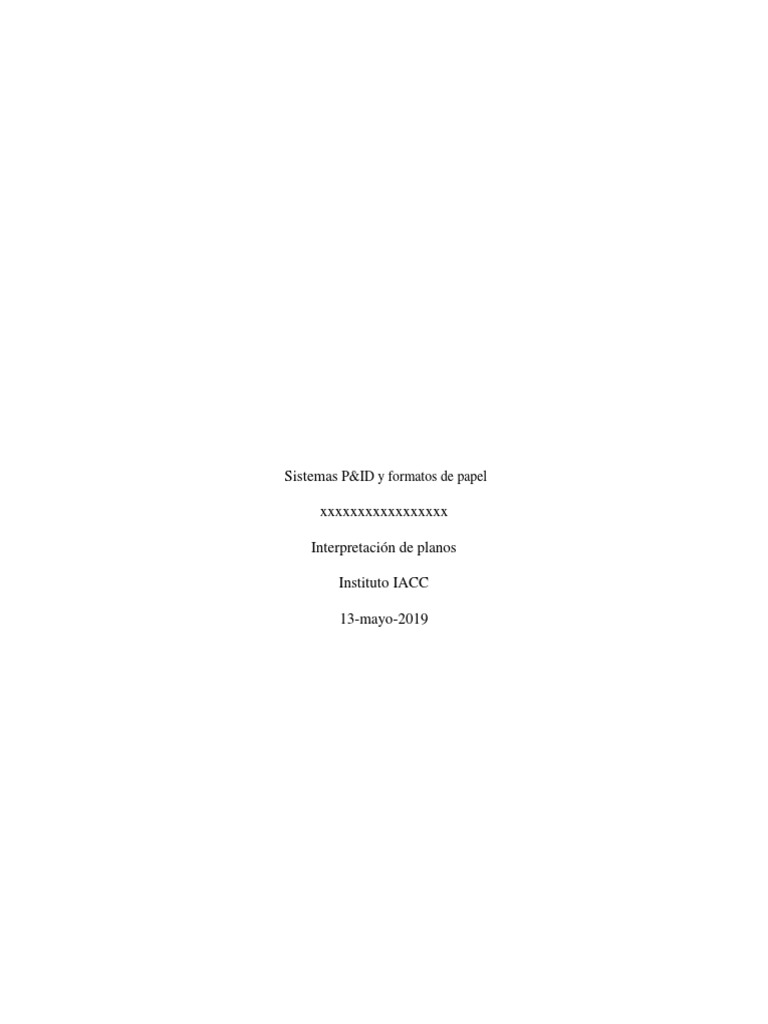

Sistemas P&ID y formatos de papel

xxxxxxxxxxxxxxxxx

Interpretación de planos

Instituto IACC

13-mayo-2019
 Desarrollo

Pregunta N°1.

Identifique el nombre y la función de seis de los instrumentos de control presentes en el proceso

de la imagen, completando la tabla:

Respuesta N°1

Símbolo Nombre del instrumento Función asociada

FE Sensor de flujo Se utiliza para medición del flujo.
Se utiliza para registrar la medición del
FR Registrador de Flujo flujo.
FT Transmisor de flujo Transmite una señal respecto al flujo.
Es una válvula de nivel que se encuentra
LV Válvula de nivel conectada a un controlador de flujo,
permitiendo la apertura o cierre de la
válvula.
Se utiliza para registrar la medición de la
PR Registrador de presión presión.
PT Transmisor de presión Transmite una señal respecto a la presión.

Pregunta N°2.

Distinga los sistemas de control en el siguiente diagrama P&ID y menciones su función,

completando la tabla.

Respuesta N°2

Símbolo Nombre Función

Referencia de la señal de Se refiere a la temperatura deseada.
r(t) entrada
Señal de salida del Se refiere a la temperatura de salida del
c(t) controlador “feedforward”.
Se refiere a la temperatura de la salida de
Señal de salida de la resistencia, ya manipulada antes de
u(t) accionador llegar al horno.
Pregunta N°3 (a):

Los formatos de la serie A de acuerdo con la norma ISO 216, completando la siguiente tabla, de

acuerdo con el ejemplo ya desarrollado. Además, mencione una aplicación en planos para dos

formatos, tomando en cuenta sus características:

Respuesta N°3 (a):

Tamaño Nombre Aplicación

Grandes planos urbanos y posters para
841 x 1189 mm A0 presentaciones.
148 x 210 mm A5 Cuadernos y folletos.
Pequeños libros de bolsillo, microfichas de
105 x 148 mm A6 biblioteca y tarjetas postales.
297 x 420 mm A3 Son los Layout’s.
74 x 105 mm A7 Etiquetas de boletos de transportes.
594 x 841 mm A1 Dibujos técnicos, rotafolios y carteles.

Pregunta N°3 (c):

¿Cuál es la diferencia o similitud del estándar internacional ISO 216 con su par alemán DIN

476? Justifique su respuesta.

Respuesta N°3 (c):

La similitud se encuentra en los distintos tamaños de papel que deben tener la misma proporción

entre su lado mayor y menor, la seria A la idea es que tienen que aprovechar el máximo espacio

posible dentro de los márgenes de la hoja para abaratar costos de producción, además las ISO

216 es esta adoptada por la mayoría de los países, en la diferencia que reside en las tolerancias

permitidas.
Pregunta N°4 (a).

Qué tipo de proyección es: ¿del primer diedro o del tercer diedro? Además, mencione la norma

homologada corresponde

Respuesta N°4 (a):

Corresponde al primer diedro, la norma homologada corresponde a norma chilena 1193 (ISO

128).

Pregunta N°4 (b).

Determine la disposición de cada cara de acuerdo con la vista de la figura completando la

siguiente tabla:

Respuesta N°4 (b):

Vista Posición
Vista superior E La cara de encima.
Vista inferior B La cara de debajo.
Vista izquierda C La cara lateral izquierda.
Vista Derecha D La cara lateral derecha.
La cara está a la derecha o izquierda
Vista posterior F indistintamente.

Pregunta N°5

¿En qué se diferencian los distintos formatos de papel? Y si tuviera que escribir una carta y

dibujar el plano de una casa, ¿qué formatos escogería? Argumente adecuadamente sus

respuestas.
Respuesta 5:

1- Se diferencian en los tamaños dispuestos.

2- Para escribir una carta utilizaría el siguiente formato, que sería el A6, porque es el

formato más recomendado para este tipo de escritura.

3- Para realizar plano de una casa, sería utilizar el formato de proyectos A0 o A1,

dependiendo de las dimensiones del lugar (terreno, 𝑚2 construidos para la casa)

 Bibliografía

1- Contenido semana número 2, IACC.
