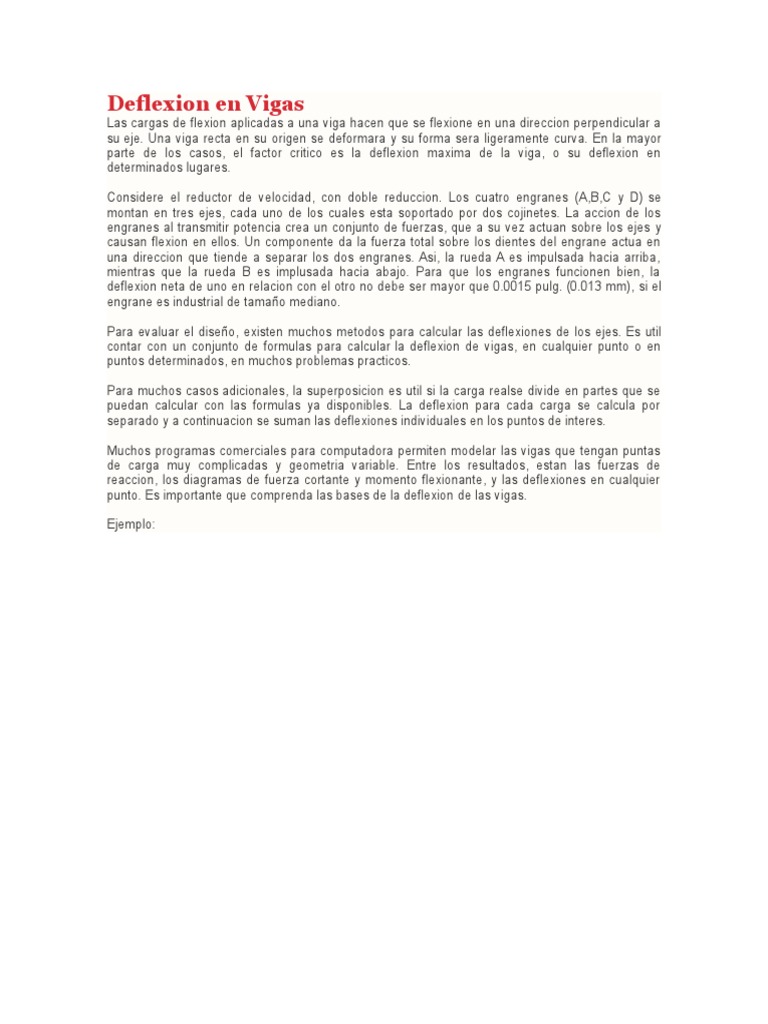

Deflexion en Vigas

Las cargas de flexion aplicadas a una viga hacen que se flexione en una direccion perpendicular a
su eje. Una viga recta en su origen se deformara y su forma sera ligeramente curva. En la mayor
parte de los casos, el factor critico es la deflexion maxima de la viga, o su deflexion en
determinados lugares.

Considere el reductor de velocidad, con doble reduccion. Los cuatro engranes (A,B,C y D) se
montan en tres ejes, cada uno de los cuales esta soportado por dos cojinetes. La accion de los
engranes al transmitir potencia crea un conjunto de fuerzas, que a su vez actuan sobre los ejes y
causan flexion en ellos. Un componente da la fuerza total sobre los dientes del engrane actua en
una direccion que tiende a separar los dos engranes. Asi, la rueda A es impulsada hacia arriba,
mientras que la rueda B es implusada hacia abajo. Para que los engranes funcionen bien, la
deflexion neta de uno en relacion con el otro no debe ser mayor que 0.0015 pulg. (0.013 mm), si el
engrane es industrial de tamaño mediano.

Para evaluar el diseño, existen muchos metodos para calcular las deflexiones de los ejes. Es util
contar con un conjunto de formulas para calcular la deflexion de vigas, en cualquier punto o en
puntos determinados, en muchos problemas practicos.

Para muchos casos adicionales, la superposicion es util si la carga realse divide en partes que se
puedan calcular con las formulas ya disponibles. La deflexion para cada carga se calcula por
separado y a continuacion se suman las deflexiones individuales en los puntos de interes.

Muchos programas comerciales para computadora permiten modelar las vigas que tengan puntas
de carga muy complicadas y geometria variable. Entre los resultados, estan las fuerzas de
reaccion, los diagramas de fuerza cortante y momento flexionante, y las deflexiones en cualquier
punto. Es importante que comprenda las bases de la deflexion de las vigas.

Ejemplo:
Para los engranes A y B de la figura, calcule la deflexion relativa entre ellos, en el plano del papel,
debido a las fuerzas que se muestran en la parte (c). Se acostumbra considerar que las cargas en
los engranes, y las reacciones en los cojinetes, estan concentradas. Los ejes de los engranes son
de acero y sus diametros son uniformes, con los valores que se listan en la figura.

Solucion:

Objetivo: Calcular la deflexion relativa entre los engranes A y B de la figura.

Datos:
Resultados:

Los principios generales que relacionan la deflexion de una viga con la forma en que esta cargada
y la forma en que esta apoyada se presentaran a continuacion. El resultado sera un conjunto de
relaciones entre la carga, la fuerza cortante vertical, el momento de flexion, la pendiente de la viga
flexionada y la curva de la deflexion real e la viga.
Un concepto fundamental para las vigas en flexion es:
Las ultimas dos ecuaciones son consecuencia de la obsevacion de que existe una realcion de
derivada (Pendiente) entre el cortante y el momento flexionante, y entre la carga y el corte.

En la practica, las ecuaciones fundamentales que se acaban de citar se usan en forma inversa.
Esto es, se conoce la distribucion de carga en funcion de x, y las ecuaciones para los demas
factores se deducen por integraciones sucesivas. Los resultados son:

En muchos casos, se pueden trazar los diagramas de carga, fuerza cortante y momento de flexion,
en la forma convencional, y las ecuaciones de la fuerza cortante o del momento de flexion se
pueden deducir en forma directa con los principios de la geometria analitica. Con M en funcion
de x, se pueden determinar las relaciones de pendiente y deflexion:
Las constantes de integracion deben evaluarse a partir de las condiciones de frontera.

Bibliografia
Diseño de Elementos de Maquinas
Cuarta Edicion
Robert. L. Mott, P. E.
Editorial Pearson Education
4.3.- DEFLEXIÓN EN VIGAS
La figura muestra una viga con perpendiculares al eje y ubicada en el plano de simetría
de la sección:

En elemento de la viga mostrado en la figura, se deforma de tal manera que cualquier

punto en una sección transversal entre apoyos se desplaza prácticamente paralelo a las
cargas.

Estos desplazamientos se denomina las deflexiones o flechas del momento.

Al estar las cargas ubicadas en el Eje Principal de Inercia, hace que las secciones
transversales se desplacen verticalmente.

para la solución de vigas estáticamente indeterminadas se necesita la deflexión de la viga

y sus características giratorias.

Método de trabajo real: Este método utiliza el principio de conservación de energía, que
genera el trabajo externo, el cual debe ser igual al trabajo interno de deformación
producto por los esfuerzos causadas por las cargas. La desventaja del método radica en
su limitación, por que solo analiza una incógnita, no se amplía este método a más de un
desplazamiento o rotación.

•Método de Castigliano: Este método es el Teorema de Castigliano, que, es la derivada

parcial del trabajo de la deformación elástica, expresada en función de la fuerza; es igual
al desplazamiento de su punto de paliación y sentido de las fuerzas.
• Método de trabajo virtual: Este método es el más versátil de los métodos tradicionales,
para evaluar deflexiones elásticas de estructuras. Este método solo es aplicable a
aquellos casos, en donde esta permitido la superposición, por su forma finita de análisis.

• Método de la doble integración: Este método permite ver, la ecuación de curvatura de la

viga, la cual resulta del análisis de la ecuación diferencial de la línea elástica de una viga
a flexión pura. La primera integración de la ecuación da la pendiente de la elástica en
cualquier punto; la segunda integración se obtiene la ecuación de la elástica misma.

• Método de área de momentos: Este método, se basa en dos teoremas, que resultan muy
útiles, para el cálculo de pendientes y deflexiones de vigas y pórticos.

• Método de la viga conjugada: Este método consiste en cambiar el problema de

encontrar, las pendientes y deflexiones causadas en una viga por un sistemas de cargas
aplicadas. Tiene la ventaja de que no necesita conocer previamente un punto de tangente
cero, por lo cual se puede averiguar directamente la pendiente y deflexión en cualquier
punto de la elástica.

Relación entre curvatura y momento

•La curva elástica de una viga es la forma que toma el eje neutro cuando se carga la
viga.

La pendiente (Ay B)de una viga es la pendiente de la tangente a la elástica en un punto

cualquiera.

•La deflexión (A y B)de una viga es el movimiento (desviación) de un punto situado sobre
la elástica con respecto a su posición original sin carga.
•Radio de curvatura, es el radio del arco (cada segmento de la elástica)

•El centro de curvatura es la intersección de los radios.

Existe una relación definida entre el radio de curvatura de la viga, el esfuerzo en las fibras
extremas y el momento flexionante que produce ese esfuerzo.

Fig.(a) muestra una pequeña sección de una viga sin carga de longitud dx.
Fig. (b) muestra la misma sección después de que la viga se ha deformado por la
acción de las cargas aplicadas.
