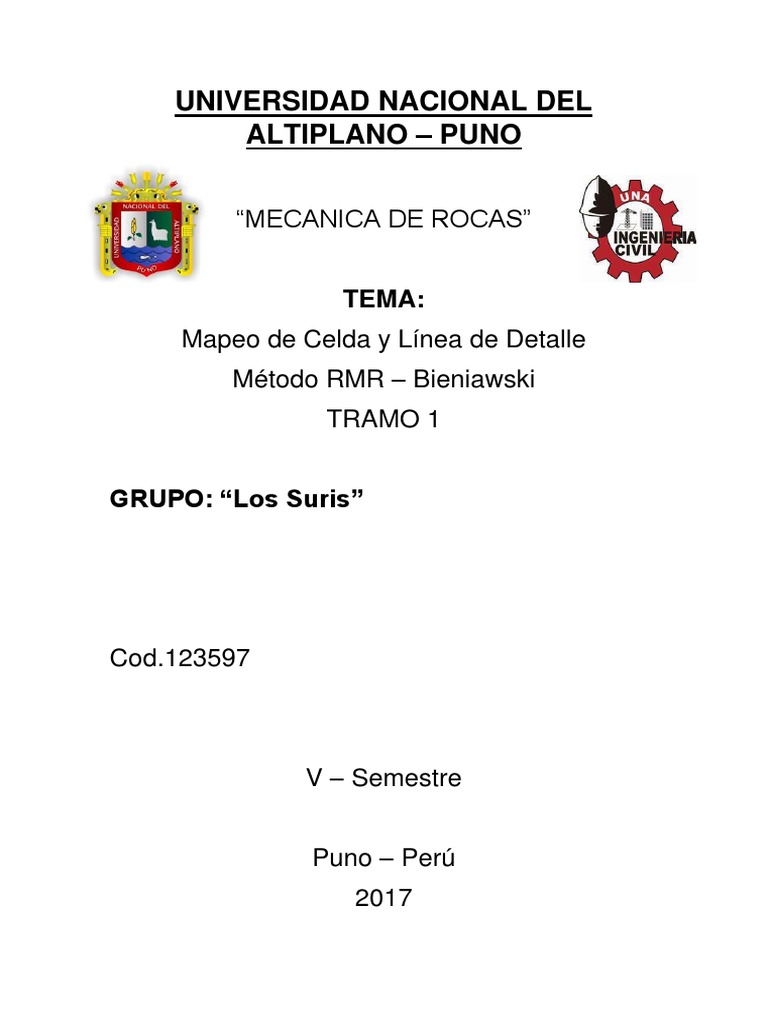

UNIVERSIDAD NACIONAL DEL
ALTIPLANO – PUNO
“MECANICA DE ROCAS”
TEMA:
Mapeo de Celda y Línea de Detalle
Método RMR – Bieniawski
TRAMO 1
GRUPO: “Los Suris”
Cod.123597
V – Semestre
Puno – Perú
2017
Mapeo Geo mecánico Rutinario o de
Sondaje
Mapeo de Celda y Línea de Detalle:
- Se usa para la orientación de cámaras y taludes.
- Se mapea mediante un trazo de línea continua todas
las discontinuidades que atraviesa una línea.
ZONAS: Afloramiento, diaclasas, fallas.
Métodos:
- Rock Mass Rating (RMR, Bieniawki, 1989)
- Rock Mass Rating (RMR, Laubscher, 1990)
- Geological Stress Index (GSI, Hock, 1990)
- Quality Number (Q, Bartom, 1990)
RESULTADOS (MRM):
ESTACION 1: Valoración
Resistencia Compresiva: 50 - 100 MPas 7
RQD: 0 - 25% 3
Espaciado: 0.2 - 0.6m 10
Persistencia: <1m 6
Apertura: Cerrada 6
Rugosidad: Ligeramente Rugosa 3
Relleno: Suave > 5mm 0
Alteración: Muy Alterada 2
Agua Subterránea Húmedo 10
Corrección -5 RMR 42
Descripción: IV Mala
ESTACION 2: Valoración
Resistencia Compresiva: 50 - 100 MPas 7
RQD: 50 - 75% 13
Espaciado: 0.2 - 0.6m 10
Persistencia: 1 - 3m 4
Apertura: > 5mm 0
Rugosidad: Rugosa 5
Relleno: Duro > 5mm 2
Alteración: Mod Alterada 3
Agua Subterránea Húmedo 10
Corrección -5 RMR 49
Descripcion: III Regular
ESTACION 3: Valoración
Resistencia Compresiva: 50 - 100 MPas 7
RQD: 75 - 90% 17
Espaciado: 0.06 - 0.2m 8
Persistencia: 3 - 10m 2
Apertura: > 5mm 0
Rugosidad: Lig Rugosa 3
Relleno: Duro > 5mm 2
Alteración: Mod Alterada 3
Agua Subterránea Húmedo 10
Corrección -5 RMR 47
Descripción: III Regular
ESTACION 4: Valoración
Resistencia Compresiva: 50 - 100 MPas 7
RQD: 75 - 90% 17
Espaciado: 0.06 - 0.2m 8
Persistencia: 1 - 3m 4
Apertura: > 5mm 0
Rugosidad: Lig Rugosa 3
Relleno: Duro > 5mm 2
Alteración: Mod Alterada 3
Agua Subterránea Húmedo 10
Corrección -5 RMR 49
Descripción: III Regular
ESTACION 5: Valoración
Resistencia Compresiva: 50 - 100 MPas 7
RQD: 75 - 90% 17
Espaciado: 0.06 - 0.2m 8
Persistencia: 3 - 10m 2
Apertura: > 5mm 0
Rugosidad: Rugosa 5
Relleno: Duro > 5mm 2
Alteración: Mod Alterada 3
Agua Subterránea Goteando 4
Corrección -5 RMR 43
Descripción: III Regular
ESTACION 6: Valoración
Resistencia Compresiva: 50 - 100 MPas 7
RQD: 75 - 90% 17
Espaciado: 0.06 - 0.2m 8
Persistencia: 1 - 3m 4
Apertura: 1 - 5mm 1
Rugosidad: Muy Rugosa 6
Relleno: Duro > 5mm 2
Alteración: Mod Alterada 3
Agua Subterránea Seco 15
Corrección -5 RMR 58
Descripción: III Regular
ESTACION 7: Valoración
Resistencia Compresiva: 50 - 100 MPas 7
RQD: 50 - 75% 13
Espaciado: 0.2 - 0.6m 10
Persistencia: 1 - 3m 4
Apertura: >5mm 0
Rugosidad: Muy Rugosa 6
Relleno: Duro > 5mm 2
Alteración: Mod Alterada 3
Agua Subterránea Húmedo 10
Corrección -5 RMR 50
Descripción: III Regular
ESTACION 8: Valoración
Resistencia Compresiva: 50 - 100 MPas 7
RQD: 25 - 50% 4
Espaciado: 0.6 - 2m 15
Persistencia: < 1m 6
Apertura: 1 - 5mm 1
Rugosidad: Muy Rugosa 6
Relleno: Duro > 5mm 2
Alteración: Mod Alterada 3
Agua Subterránea Húmedo 10
Corrección -5 RMR 49
Descripción: III Regular
ESTACION 9: Valoración
Resistencia Compresiva: 50 - 100 MPas 7
RQD: 75 - 90% 17
Espaciado: 0.6 - 2m 15
Persistencia: 1 - 3m 4
Apertura: 1 - 5mm 1
Rugosidad: Lig Rugosa 3
Relleno: Duro < 5mm 1
Alteración: Mod Alterada 3
Agua Subterránea Seco 15
Corrección -5 RMR 61
Descripción: II Buena
ESTACION 10: Valoración
Resistencia Compresiva: 50 - 100 MPas 7
RQD: 75 - 90% 17
Espaciado: 0.2 - 0.6m 10
Persistencia: 1 - 3m 4
Apertura: > 5mm 0
Rugosidad: Lig Rugosa 3
Relleno: Duro < 5mm 1
Alteración: Mod Alterada 3
Agua Subterránea Seco 15
Corrección -5 RMR 62
Descripción: II Buena
