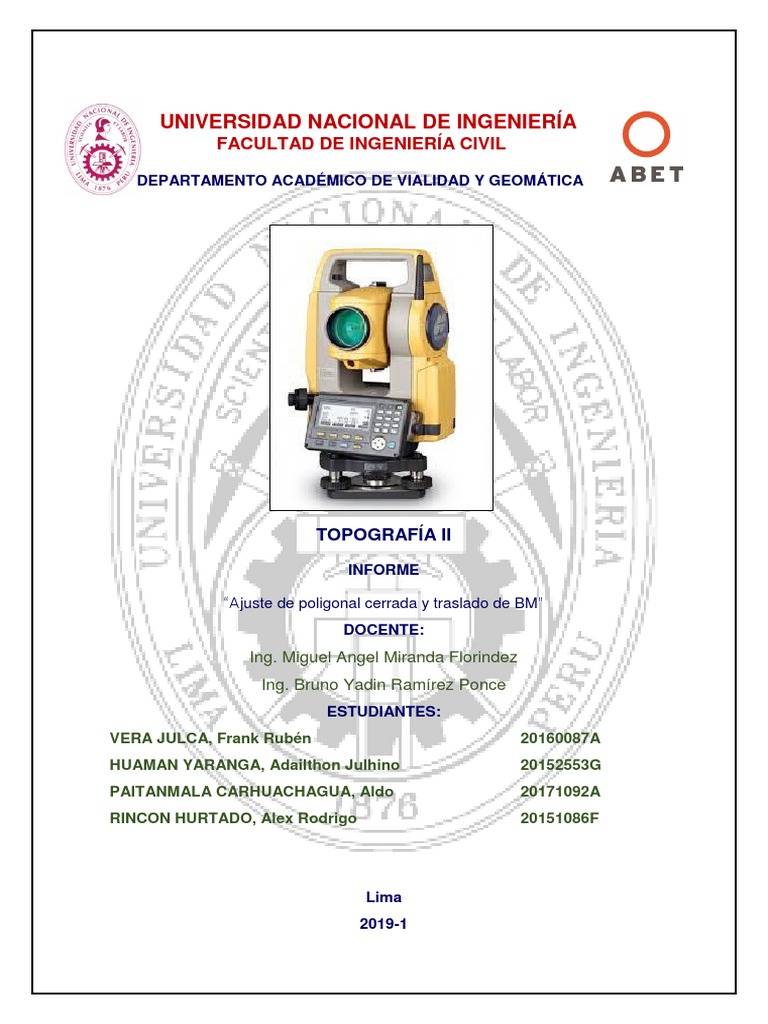

UNIVERSIDAD NACIONAL DE INGENIERÍA

FACULTAD DE INGENIERÍA CIVIL

DEPARTAMENTO ACADÉMICO DE VIALIDAD Y GEOMÁTICA

TOPOGRAFÍA II
INFORME

“Ajuste de poligonal cerrada y traslado de BM”

DOCENTE:
Ing. Miguel Angel Miranda Florindez
Ing. Bruno Yadin Ramírez Ponce
ESTUDIANTES:
VERA JULCA, Frank Rubén 20160087A
HUAMAN YARANGA, Adailthon Julhino 20152553G
PAITANMALA CARHUACHAGUA, Aldo 20171092A
RINCON HURTADO, Alex Rodrigo 20151086F

Lima
2019-1
 ÍNDICE

1. OBJETIVOS .......................................................................................................... 3
2. MARCO TEORICO ................................................................................................ 3
3. INSTRUMENTOS UTILIZADOS .......................................................................... 14
4. MEDICIONES EN EL CAMPO ............................................................................. 16
5. CALCULOS ......................................................................................................... 18
6. RESULTADOS .................................................................................................... 26
7. CONCLUSIONES ................................................................................................ 27
8. RECOMENDACIONES ........................................................................................ 27
9. BIBLIOGRAFIA .................................................................................................... 28
10. ANEXOS ............................................................................................................. 29

2
1. OBJETIVOS

OBJETIVO GENERAL
 Aprender el funcionamiento de la estación total.
OBJETIVO ESPECIFICO
 Obtener los ángulos y coordenadas de los vértices de nuestra poligonal
cerrada con la debida compensación.

 Hacer el traslado del BM hacia el vértice A de nuestra poligonal.

2. MARCO TEORICO

DIVISION BASICA DE LA TOPOGRAFIA

A) PLANIMETRIA: Se encarga de representar gráficamente una porción de tierra,
sin tener en cuenta los desniveles o diferentes alturas que pueda tener el
mencionado terreno.
Para esto es importante proyectar a la horizontal todas las longitudes inclinadas
que hayan de intervenir en la determinación del plano.

Plano Planimétrico

3
 B) ALTIMETRIA: Se encarga de representar gráficamente las diferentes altitudes
de los puntos de la superficie terrestre respecto a una superficie de referencia.

Plano Altimétrico

C) TOPOGRAFÍA INTEGRAL: Se encarga de representar gráficamente los

diferentes puntos sobre la superficie terrestre, teniendo presente su posición
planimétrica y su altitud.

LEVANTAMIENTO TOPOGRÁFICO
Es el proceso por el cual se realiza un conjunto de operaciones y métodos para
representar gráficamente en un plano una porción de tierra, ubicando la posición de sus
puntos naturales y/o artificiales más importantes.

ETAPAS DE UN LEVANTAMIENTO TOPOGRÁFICO

1° RECONOCIMIENTO DE TERRENO Y PLAN DE TRABAJO
- Visita a terreno
- Búsqueda de planos existentes
- Análisis
- Métodos y estrategia a usar en campo
2° TRABAJO DE CAMPO
- Medición de distancias
- Medición de ángulos
- Medida de desniveles
- Anotaciones y dibujo de Croquis en libreta de campo
3° TRABAJO DE GABINETE
- Cálculos matemáticos
- Decisión: proseguir o regresar a campo
- Dibujo de Planos

4
NIVELACION TOPOGRÁFICA
 SUPERFICIE DE NIVEL
Es la superficie perpendicular a la dirección de la vertical.

 PLANO HORIZONTAL
Es aquel plano perpendicular a la dirección vertical y tangente a una superficie
de nivel en un solo punto.

 NIVELACION
Es el proceso mediante el cual se determinan la altitud de un punto respecto a
un plano horizontal de referencia.

NIVEL MEDIO DEL MAR (N.M.M)

Es el nivel ± 0,00 adoptado convencionalmente y viene a ser el promedio de la
máxima elevación del mar (PLEAMAR) y su máximo descenso (BAJAMAR) en un
lugar

COTA
Es la altitud de un punto respecto a un plano horizontal de referencia.

BENCH MARK (B.M.)

Es la altitud de un punto respecto al plano correspondiente al nivel medio del mar, se le
llama también cota absoluta.

5
CLASES DE NIVELACIÓN
1. NIVELACIÓN DIRECTA O GEOMÉTRICA

2. NIVELACIÓN INDIRECTA
-Nivelación trigonométrica
-Nivelación barométrica

NIVELACION DIRECTA O GEOMÉTRICA

Este método determina directamente el desnivel entre dos puntos con la obtención de
un plano horizontal; es el más preciso y el más usado.

Los instrumentos básicos en una nivelación geométrica son: el nivel de ingeniero y la

mira.

ELEMENTOS IMPORTANTES DE UNA NIVELACIÓN GEOMÉTRICA

 VISTA ATRÁS L (+)

Es la lectura de la mira correspondiente al punto de cota conocida.

 VISTA ADELANTE L (-)

6
 Es la lectura de la mira correspondiente al punto de cota no conocida.

 NIVEL INSTRUMENTAL (𝜆̅)

Es el nivel correspondiente al eje de colimación del instrumento.

 PASOS A SEGUIR
- Se coloca la mira en el punto de cota conocida A
- Se ubica el punto de cota por conocer B
- Se instala el nivel en un punto equidistante a los antes mencionados
- La distancia nivel-mira no debe sobrepasar 120 metros; sin embargo es
recomendable trabajar con una distancia máxima de 50 metros.

- Con ayuda del nivel se visa la mira en el punto de cota conocida: V (+) y se
anota en la libreta de campo (fig. a)
- Se coloca la mira en el punto de cota por conocer.
- Con ayuda del nivel, se visa la mira en el punto de cota por conocer: V (-) y
se anota en la libreta de campo (fig. a)

7
En el ejemplo sea el punto “A” de cota 100,00 m; se desea conocer la otra cota del punto
“B”.
Supongamos que la vista atrás sea de V (+) =1,85 m
Y luego la vista adelante nos de V (-) = 0,72
Entonces la cota de “B” = 101,85 – 0,72 = 101.13 m
Comúnmente se hace uso de la siguiente tabla:
Punto V (+) 𝜆̅ V (-) Cota
A 1,85 100,00
B 0,72

Calculando la cota de “B”

+
Punto L (+) 𝜆̅ L (-) Cota
A 1,85 101,85 100,00
-
B 0,72 101,13

NIVELACION GEOMÉTRICA COMPUESTA

Se realiza cuando los puntos a nivelar son muy distanciados o cuando la visibilidad entre
puntos no se puede dar, para ello se estaciona el nivel en diferentes posiciones para
medir la cota de los puntos correspondientes mediante una sucesión.

8
Error de cierre en una nivelación compuesta
En una poligonal cerrada el error de cierre de la nivelación está dado por:
Ec = Cota de llegada en A - Cota de partida en A
Al ser ambos el mismo punto debería tener la misma altura, pero notaremos una ligera
variación debido a errores técnicos, a esa variación llamaremos error de cierre.

Error máximo permisible

𝑬𝒎á𝒙 = ±𝟎. 𝟎𝟏√𝑲

K: Longitud de la poligonal cerrada en Kilómetros

Para determinar si nuestra nivelación es la correcta debemos hacer el recorrido

de ida y vuelta, el error de cierre debe estar dentro del intervalo del error máximo
permisible, si esto ocurre nuestra nivelación estará bien, de no ser así tendremos
que volver a hacer las mediciones con el nivel de ingeniero.

La distancia desde el nivel de ingeniero hacia el punto visado se calcula:

𝑫𝑰𝑺𝑻𝑨𝑵𝑪𝑰𝑨 = (𝑯𝑺 − 𝑯𝑰) ∗ 𝟏𝟎𝟎

9
MEDIDA DE ÁNGULOS
Comúnmente los ángulos que se utilizan en topografía son de dos tipos: Horizontales y
verticales.
Sistema de unidades
A) Sistema sexagesimal
Resulta de dividir la circunferencia en 360 partes iguales llamados grados
sexagesimales.
1 vuelta = 360° = 360 grados sexagesimales
1° = 60° = 60 minutos sexagesimales
1´ = 60 ´´ = 60 segundos sexagesimales

ÁNGULOS HORIZONTALES
Ángulo horizontal es la abertura formada por dos líneas que parten de un mismo
punto, proyectadas en un mismo plano horizontal.

El ángulo horizontal AOB, es la abertura radial respecto al punto “O” proyectado en un

plano horizontal.

Clase de ángulos horizontales

A) Ángulos a la derecha
Para la presente explicación se tendrá en consideración lo siguiente.
A: Punto topográfico antecesor.
B: Punto topográfico de estación.
C: Punto topográfico posterior.
El ángulo a la derecha se caracteriza por medirse en el sentido
de las agujas de reloj (horario) partiendo del alineamiento que une el punto de estación
(B) con el antecesor (A) hasta llegar al alineamiento que une el punto de estación (B)
con el posterior (C).

10
B) Ángulos de deflexión
Ángulo de deflexión en un punto de estación o vértice es el que se genera por la
prolongación del alineamiento anterior con el siguiente.
- Si el sentido del ángulo es horario, se denota con la letra “D” y se le asume signo
positivo.
- Si el sentido del ángulo es antihorario se denota con la letra “I” y se asume signo
negativo.

ÁNGULO VERTICAL
Es el ángulo que forma la línea vertical con la línea de referencia.
A continuación definiremos dos elementos importantes.
Cenit (z)
Es aquel punto de encuentro entre la vertical superior de un
observador y el infinito.
Nadir (n)
Es aquel punto de encuentro entre la vertical inferior de un
observador y el infinito.
La figura muestra que la vertical
correspondiente al punto “A” tiene un
Cenit y un Nadir.

Clases de ángulos verticales

Ángulos cenitales
Son aquellos cuya lectura 0°0´00´´ del círculo vertical, está dirigido al Cenit (fig.a)
Ángulos nadirales
Son aquellos cuya lectura 0°0´00´´ del círculo vertical, está dirigido al Nadir (fig.b.)

11
MEDIDA DE DIRECCIONES
La dirección de una línea recta AB, está determinado por el ángulo
horizontal (𝜃) que forma respecto a un sistema de coordenadas
establecido convencionalmente.
Comúnmente la dirección de una línea de referencia s determina
mediante el Acimut o el Rumbo.

Acimut (Z)
Es el ángulo horizontal horario formado por el Norte y la línea de referencia.

12
Rumbo
Es el ángulo horizontal agudo formado por el Norte o Sur y la línea de referencia. Se le
llama también rumbo directo.
Rumbo ̅̅̅̅
𝑃𝐴 = N𝛼E
Rumbo ̅̅̅̅
𝑃𝐵 = S𝜃E
Rumbo ̅̅̅̅
𝑃𝐶 = S𝛾W
Rumbo ̅̅̅̅
𝑃𝐷 = N𝛽W

Rumbo Inverso
Es el rumbo del sentido opuesto al alineamiento inicial, vale decir tomando como
estación el segundo punto de dicha línea.

Conceptos Fundamentales
Eje polar geográfico
Es aquella línea recta que pasa por el centro de la Tierra y entorno a la cual esta última
realiza su movimiento de rotación (fig. a). Esta línea corta a la superficie terrestre en dos
puntos: Polo Norte Geográfico (PNG) y Polo Sur Geográfico (PSG).

Ecuador terrestre
Es aquel círculo máximo perpendicular al eje polar geográfico; dicho plano divide a la
Tierra en dos zonas: Hemisferio Norte y Hemisferio Sur (fig. a).

13
Magnetismo terrestre
La Tierra se comporta como un imán gigante. Cuando se cuelga una barra de imán de
su punto medio, ésta se orienta “aproximadamente” en la dirección del polo norte – sur
geográfico de la Tierra. L aparte del imán que se dirige hacia el polo norte geográfico
(PNG) recibe el nombre de polo norte (N) y la parte que se dirige hacia el polo sur
geográfico (PSG) se llama polo sur (S), como la Tierra es considerado como un imán,
entonces ésta tiene sus polos norte y sur magnéticos, que son diferentes a sus polos
norte y sur geográficos (fig. b).

3. INSTRUMENTOS UTILIZADOS

ESTACION TOTAL PRISMA

14
JALON MIRA

TERMOMETRO NIVEL DE INGENIERO

BRUJULA GPS

15
4. MEDICIONES EN EL CAMPO

UBICACIÓN DE LA ZONA DE TRABAJO

Nuestra zona de trabajo está ubicada en la universidad nacional de ingeniería ubicado
en la Av. Tupac Amaru 210, Rímac lima,en las cercanías de la facultad de ingeniería
química y textil referenciado en las imágenes.

16
DESCRIPCIÓN DEL TRABAJO DE CAMPO

PRIMERA PARTE
Trasladamos el BM que está ubicado en la puerta 4 de la UNI hacia el punto A el cual
será el primer vértice de nuestra poligonal de apoyo por el método de nivelación
compuesta.

Hallaremos el error de cierre de nuestra medición y compensaremos las cotas con la

siguiente formula:
𝑒𝑟𝑟𝑜𝑟 𝑑𝑒 𝑐𝑖𝑒𝑟𝑟𝑒 ∗ 𝑙𝑜𝑛𝑔𝑖𝑡𝑢𝑑 𝑎𝑐𝑢𝑚𝑢𝑙𝑎𝑑𝑎
𝑐𝑜𝑡𝑎 𝑐𝑜𝑚𝑝𝑒𝑛𝑠𝑎𝑑𝑎 = 𝑐𝑜𝑡𝑎 𝑚𝑒𝑑𝑖𝑑𝑎 +
𝑙𝑜𝑛𝑔𝑖𝑡𝑢𝑑 𝑡𝑜𝑡𝑎𝑙

SEGUNDA PARTE
Con ayuda de la brújula calculamos el azimut del lado AB de la poligonal.
Haciendo uso del GPS obtenemos las coordenadas de nuestro vértice A.
Haciendo uso de la estación total, nos estacionamos en un vértice de la poligonal y
ubicamos el prisma en el vértice consecutivo en sentido antihorario y apuntamos hacia
el prisma, la estación total calculará la distancia inclinada, horizontal y vertical también
calcula el ángulo cenital.
Para obtener los ángulos internos del polígono, ya estacionados en un vértice nos
ayudamos del prisma que fue ubicado en el vértice consecutivo en sentido antihorario,
adicionalmente colocamos el jalón en el vértice consecutivo, pero en sentido horario.
Posteriormente procedemos a barrear con la estación total desde el prisma hacia el
jalón.

17
5. CALCULOS

Primera parte
1. LIBRETA TOPOGRAFICA
En nuestra libreta topográfica escribimos todas las mediciones tomadas por el nivel y la mira.
Tomando como dato la cota del BM CEPS UNI=110.63

ALTURA DEL
VISTA ATRÁS INSTRUMENTO VISTA ADELANTE COTA

BM CEPS
UNI 1.885 110.63
2 2.225 112.515 1.037 111.478
3 1.595 113.703 0.996 112.707
4 1.251 114.302 0.739 113.563
BM
QUIMICA 114.814 1.375 113.439

BM
QUIMICA 1.574 113.439
4 0.745 115.013 1.448 113.565
3 0.808 114.31 1.594 112.716
2 1.149 113.524 2.039 111.485
BM CEPS
UNI 112.634 1.997 110.637

∑𝑳(+) = 𝟏𝟏. 𝟐𝟑𝟐 ∑𝑳(−) = 𝟏𝟏. 𝟐𝟓

Por ser una nivelación cerrada podemos notar que al regresar la cota del final es 110.637

 CALCULANDO EL ERROR DE CIERRE.

∑𝑳(+) = 𝟏𝟏. 𝟐𝟑𝟐

∑𝑳(−) = 𝟏𝟏. 𝟐𝟓

∑𝑳(+) − ∑𝑳(−) = 𝟏𝟏. 𝟐𝟑𝟐 − 𝟏𝟏. 𝟐𝟓 = 𝟎. 𝟎𝟎𝟕

18
CALCULANDO LAS DISTANCIAS DEL BM CEPS AL BM QUIMICA.
Para poder realizar el cálculo se ha tenido que medir los hilos superiores así de esta manera
realizando la diferencia del hilo superior menos el hilo inferior multiplicando esta diferencia
por 100 calculemos la distancia que es necesario.
𝑫𝑰𝑺𝑻𝑨𝑵𝑪𝑰𝑨 = (𝑯𝑺 − 𝑯𝑰) ∗ 𝟏𝟎𝟎

DISTANCIA DISTANCIA
HSUPERIOR 1.995
1.885 22
HIINFERIOR 1.775
HSUPERIOR 2.401 1.202
2.225 35.2 1.038 33
HINFERIOR 2.049 0.872
HSUPERIOR 1.74 1.246
1.595 29 0.991 50.1
HINFERIOR 1.45 0.745
HSUPERIOR 1.316 1.117
1.251 13 0.765 75.7
HINFERIOR 1.186 0.36
HSUPERIOR 1.5
1.375 25
HINFERIOR 1.25
HSUPERIOR 1.71
1.575 27.2
HINFERIOR 1.438
HSUPERIOR 1.14 1.541
0.745 79 1.448 18.6
HINFERIOR 0.35 1.355
HSUPERIOR 1.06 1.773
0.808 50.5 1.574 35.8
HINFERIOR 0.555 1.415
HSUPERIOR 1.324 2.2
1.149 35 2.039 32.2
HINFERIOR 0.974 1.878
HSUPERIOR 2.112
1.997 23
HINFERIOR 1.882

La distancia total seria

∑𝑫 = 𝟓𝟖𝟒. 𝟑 𝒎𝒆𝒕𝒓𝒐𝒔

19
CALCULANDO EL ERROR TOLERABLE MAXIMO.

𝑬𝒎𝒂𝒙 = ±0.01√0.5843
𝑬𝒎𝒂𝒙 = 0.00764
𝑬𝒄𝒊𝒆𝒓𝒓𝒆 = 𝟎. 𝟎𝟎𝟕
Comparando ERROR DE CIERRE con el ERROR MAXIMO

𝑬𝒄𝒊𝒆𝒓𝒓𝒆 < 𝑬𝒎𝒂𝒙

La nivelación es conforme
Compensado:
De la composición podemos decir que el valor de nuestro vértice de la poligonal de la facultad
de química es 113.435

20
21
SEGUNDA PARTE
2. AZIMUT VERDADERO O GEOGRÁFICO
Azimut medido con la brújula: ZAB=95°40’53’’, en internet calculamos la declinación
magnética de nuestro punto:
Nuestras coordenadas UTM de A pasamos a Latitud y longitud para usarlas en el
programa que trabajo con estos últimos datos

Una vez obtenidos, procedemos a calcular la declinación magnética para el día 12 abril
del 2019, día de la toma de datos:

Entonces: Declinación magnética=2.15°=2°09’00’’oeste

Por lo tanto: ZGeográfico de AB= 95°40’53’’-2°09’00’= 93°31’53’’

22
 3. Datos de las medidas tomadas para el cálculo de la poligonal cerrada (6 lados)

PROMEDIO
EST ANGULO DISTANCIA
ANGULO DIST
A 99°25'22''
99°25'00'' AB 161.949
99°25'10'' 161.941
99°25'09'' BA 161.933
99°25'09''
B 48°50'06''
48°50'03'' BC 161.901
48°50'00'' 161.901
48°49'53'' CB 161.900
48°49'57''
C 167°13'09''
167°12'56'' CD 4.562
167°13'05'' 4.539
167°13'11'' DC 4.515
167°13'05''
D 129°47'29''
129°47'25'' DE 54.272
129°47'29'' 54.270
129°47'33'' ED 54.268
129°47'29''
E 146°51'27''
146°51'31'' EF 21.977
146°51'29'' 21.974
146°51'26'' FE 21.970
146°51'32''
F 127°52'34''
127°52'38'' FA 96.435
127°52'36'' 96.432
127°52'33'' AF 96.428
127°52'39''
Cuadro de los datos tomados en campo: Ángulos y distancias
4. Compensación de los ángulos internos:
Precision de la estación total: 5’’, entonces procedemos a compensar los angulos internos y
además a calcular los azimuts de todos los lados:

23
 CORRECCIÓN
ÁNGULO
EST. ÁNGULOS
INTERNO AZIMUT
CORREGIDOS
P.V. OBSERVADO

A 99 ° 25 ' 10 '' 2 '' 99° 25' 12'' 93° 31' 53''

B

B 48 ° 50 ' 0 '' 1 '' 48° 50' 01'' 322° 21' 54''

C

C 167 ° 13 ' 5 '' 2 '' 167° 13' 07'' 309° 35' 01''
D

D 129 ° 47 ' 29 '' 2 '' 129° 47' 31'' 259° 22' 32''
E

E 146 ° 51 ' 29 '' 2 '' 146° 51' 31'' 226° 14' 03''
F

F 127 ° 52 ' 36 '' 2 '' 127° 52' 38'' 174° 06' 41''
A

∑ 719° 59' 49'' 11 '' 720° 00' 00''

Ec = 11 '' = 1.8 '' Ec Angular máx: ± 12.2''

6

Ec Angular max=5’’*(6)1/2=12.2’’
Y corregimos los ángulos con números enteros.
Y los azimuts:
ZBC=ZAB+(angulo B) ±180°, y así sucesivamente

24
 5. Procedemos a hacer los cálculos para las coordenadas de los vértices:

EST. N E E - sen - W PROYECCIONES COORD. PARCIALES

DISTANCIA
AZIMUT | RUMBO |
P.V. N - cos - S (m)
S W E W N S ∆E ∆N
0.998101204 0.0193 0.0000
A 93° 31' 53'' S 86° 28' 07'' E 161.941 161.653 -9.975
B 0.061595348 161.634 9.975
0.610629032 -0.0118 -0.0005
B 322° 21' 54'' N 37° 38' 06'' W 161.901 -98.850 128.212
C 0.791916779 98.861 128.212
0.77069554 -0.0004 0.0000
C 309° 35' 01'' N 50° 24' 59'' W 4.539 -3.498 2.892
D 0.637203566 3.498 2.892
0.982856779 -0.0064 0.0000
D 259° 22' 32'' S 79° 22' 32'' W 54.270 -53.333 -10.006
E 0.18437069 53.340 10.006
0.722172839 -0.0019 0.0001
E 226° 14' 03'' S 46° 14' 03'' W 21.974 -15.867 -15.200
F 0.69171265 15.869 15.200
0.102594814 0.0012 0.0004
F 174° 06' 41'' S 5° 53' 19'' E 96.432 9.895 -95.924
A 0.99472323 9.893 95.923

∑ 501.06 171.527 171.568 131.104 131.103 0.000 0.000

-0.041 0.001
± 12.2'' Error cierre lineal: 0.041
Error Relativo: 1 / 12,217

Error relativo= 1/12000 >1/10000 OK¡!

25
6. RESULTADOS

Primera parte

El valor de la cota en el vértice es igual a 113.435

Segunda parte
Con las coordenadas parciales y la coordenada absoluta de A calculamos de los
demás vértices:
COORD.
COORD. TOTALES
VERTICE PARCIALES
∆E ∆N E N

A 161.165 -16.032 277295.000 8670398.000

B -93.970 131.830 277456.653 8670388.025

C -3.387 3.021 277357.803 8670516.237

D -53.671 -7.998 277354.305 8670519.129

E -16.426 -14.594 277300.972 8670509.123

F 6.289 -96.227 277285.105 8670493.923

26
7. CONCLUSIONES
 Se logró hacer la medición de la poligonal dentro del rango de
precisión que la máquina nos permite, en la cual la precisión de la
máquina es de 5 segundos.
 Efectivamente la estación total es un instrumento que agiliza el
trabajo de campo. Esto se comprobó cuando se tomó los puntos de
relleno.
 Dado los resultados y con la experiencia que se tuvo en topografía I,
la estación total y el prisma ofrecen mayor precisión que usar un
teodolito y una mira

8. RECOMENDACIONES

• Plantear cuál sería la poligonal, qué forma tendrá de manera que

pueda visualizarse cada vértice respecto a la otra.
• A cada punto se tiene que tomar la respectiva temperatura, puede
variar con el tiempo.
• Si el prisma no tiene soportes, tratar de que cada vértice este justo
en tierra natural, para poder plantarla y mantenerla así verticalmente
con la ayuda del “ojo de pollo”.
• Tener a la mano una libreta de campo y una persona quien anote los
datos, para que sea más sencillo y rápido la lectura.

27
9. BIBLIOGRAFIA
 Topografía- Técnicas Modernas
Autor: Jorge Mendoza Dueñas.

 Páginas de internet:

 http://nivelaciontopografica.wikispaces.com/Nivelaci%C3%B3n+Topogr%
C3%A1fica.
 http://sjnavarro.files.wordpress.com/2008/08/modulo-vpoligonales.pdf
 topografiayprogramacion.bligoo.com.pe
 ftp://ftp.fao.org/fi/CDrom/FAO_Training/FAO.../x6707s08.htm
 https://www.ngdc.noaa.gov/geomag-web/
 http://www.atlascajamarca.info/conversor/

28
10. ANEXOS
PANEL FOTOGRÁFICO

29
30
31
