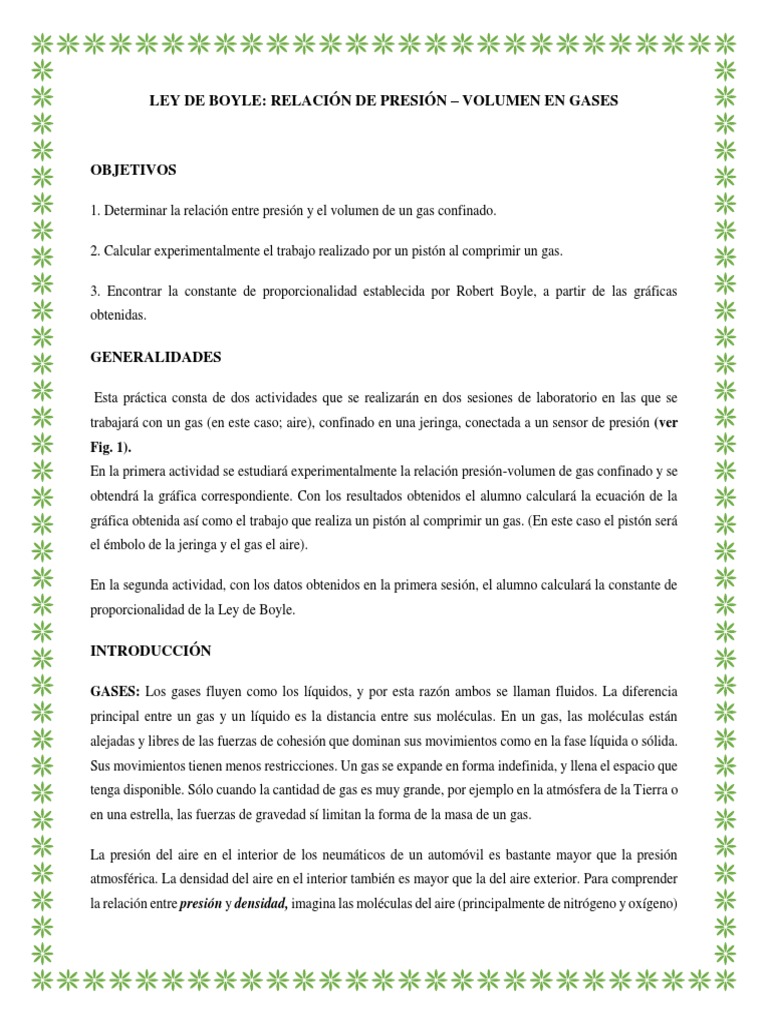

LEY DE BOYLE: RELACIÓN DE PRESIÓN – VOLUMEN EN GASES

OBJETIVOS

1. Determinar la relación entre presión y el volumen de un gas confinado.

2. Calcular experimentalmente el trabajo realizado por un pistón al comprimir un gas.

3. Encontrar la constante de proporcionalidad establecida por Robert Boyle, a partir de las gráficas
obtenidas.

GENERALIDADES

Esta práctica consta de dos actividades que se realizarán en dos sesiones de laboratorio en las que se
trabajará con un gas (en este caso; aire), confinado en una jeringa, conectada a un sensor de presión (ver
Fig. 1).
En la primera actividad se estudiará experimentalmente la relación presión-volumen de gas confinado y se
obtendrá la gráfica correspondiente. Con los resultados obtenidos el alumno calculará la ecuación de la
gráfica obtenida así como el trabajo que realiza un pistón al comprimir un gas. (En este caso el pistón será
el émbolo de la jeringa y el gas el aire).

En la segunda actividad, con los datos obtenidos en la primera sesión, el alumno calculará la constante de
proporcionalidad de la Ley de Boyle.

INTRODUCCIÓN

GASES: Los gases fluyen como los líquidos, y por esta razón ambos se llaman fluidos. La diferencia
principal entre un gas y un líquido es la distancia entre sus moléculas. En un gas, las moléculas están
alejadas y libres de las fuerzas de cohesión que dominan sus movimientos como en la fase líquida o sólida.
Sus movimientos tienen menos restricciones. Un gas se expande en forma indefinida, y llena el espacio que
tenga disponible. Sólo cuando la cantidad de gas es muy grande, por ejemplo en la atmósfera de la Tierra o
en una estrella, las fuerzas de gravedad sí limitan la forma de la masa de un gas.

La presión del aire en el interior de los neumáticos de un automóvil es bastante mayor que la presión
atmosférica. La densidad del aire en el interior también es mayor que la del aire exterior. Para comprender
la relación entre presión y densidad, imagina las moléculas del aire (principalmente de nitrógeno y oxígeno)
dentro del neumático, que se comportan como pelotas diminutas de pin-pong, en movimiento perpetuo al
azar, rebotando entre sí y contra la cámara del neumático. Sus impactos producen una fuerza que, por
nuestros toscos sentidos, nos parece un empuje constante. Esta fuerza de empuje, promediada sobre una
unidad de superficie, es la presión del aire encerrado o confinado.

TRABAJO DE PRE-LABORATORIO
Investigar:

• ¿Qué es un gas ideal?

Un gas ideal es un gas teórico compuesto de un conjunto de partículas puntuales con desplazamiento
aleatorio que no interactúan entre sí. El concepto de gas ideal es útil porque el mismo se comporta según la
ley de los gases ideales, una ecuación de estado simplificada, y que puede ser analizada mediante la
mecánica estadística.
El gas ideal es un modelo matemático (representación matemática) que relaciona las variables presión (P),
temperatura (T), volumen (V) y número de moles (n) de una sustancia imaginaria cualquiera.
Ejemplo:
Para obtener dicho modelo imaginemos un recipiente de volumen V, que contiene n moléculas de una
sustancia cualquiera y que se muevan al azar en el recipiente, supongamos que el volumen que ocupa las
moléculas es despreciable comparado con el volumen del recinto. Las moléculas no se atraen entre ellas y
por lo tanto el movimiento molecular de una molécula no se ve afectada por la presencia de otra molécula.
Con esto se reduce la relación 𝑃𝑉 = 𝑛𝑅T

• ¿Qué establece la Ley de Boyle?

La ley de Boyle-Mariotte, o ley de Boyle, formulada independientemente por el físico y químico británico
Robert Boyle (1662) y el físico y botánico francés Edme Mariotte (1676), es una de las leyes de los gases
que relaciona el volumen y la presión de una cierta cantidad de gas mantenida a temperatura constante.

La ley dice que la presión ejercida por una fuerza química es inversamente proporcional a la masa
gaseosa, siempre y cuando su temperatura se mantenga constante (si el volumen aumenta la presión
disminuye, y si la presión aumenta el volumen disminuye); en otras palabras a temperatura
constante, el volumen de una masa fija de gas es inversamente proporcional a la presión que este
ejerce. Matemáticamente se puede expresar así: 𝑃𝑉 = 𝑘

Donde 𝑘 es constante si la temperatura y la masa del gas permanecen constantes.

Cuando aumenta la presión, el volumen baja, mientras que si la presión disminuye el volumen
aumenta. No es necesario conocer el valor exacto de la constante 𝑘 para poder hacer uso de la
ley: si consideramos las dos situaciones de la figura, manteniendo constante la cantidad de gas y
la temperatura, deberá cumplirse la relación:

𝑃1 𝑉1 = 𝑃2 𝑉2

• El concepto de trabajo aplicado a gases (compresión y expansión) y cómo se calcula.

Consideramos el trabajo ejercido por un gas a lo largo de un proceso cuasi-estático. Supongamos

un gas encerrado en un contenedor rígido el cual sólo tenga una pared movible (pistón). El estado
del gas encerrado está determinado por las variables P, V (presión, volumen), y T (temperatura).
La pared movible experimenta la fuerza 𝐹 = 𝑃𝐴 debido a la presión P del gas (A es el área de la
sección trasversal del pistón).

Para que el proceso pueda ser cuasi-estático esta fuerza debe ser compensada por una fuerza
contraria, aplicada por algún dispositivo externo. Para conducir el proceso hay que disminuir y
luego controlar esta fuerza compensatoria con mucho cuidado de tal forma que la pared se mueve
lentamente de la posición inicial 𝑥1 a la posición final 𝑥2 . El trabajo que ejerce el gas está definido
como el negativo del producto de la fuerza que tiene que vencer y la distancia que recorre la pared.
En nuestro caso

𝑥2 𝑥2
𝑊 = ∫ 𝐹 𝑑𝑥 = ∫ 𝑃𝐴 𝑑𝑥
𝑥1 𝑥1

Para geometrías arbitrarias, esta fórmula toma la forma:

𝑉2
𝑊 = ∫ 𝑃 𝑑𝑣
𝑉1

Como podemos ver, W es positivo cuando el gas ejerce trabajo (expandiéndose), mientras que W
es negativo cuando los alrededores ejercen trabajo en el sistema (comprimiendo el gas). En un
sistema de coordenadas donde V se marca en la abscisa y P en la ordenada (plano P, V), el
trabajo W es igual al área bajo la curva P (V), que representa el proceso en consideración.

Ejemplo: Tomamos como ejemplo la expansión isotérmica de n moles de un gas. Para poder
calcular el trabajo ejercido por el gas durante este proceso, se necesita conocer la ecuación de
estado del gas. Supongamos un gas ideal con la ecuación de estado 𝑃𝑉 = 𝑛𝑅T , donde R es la
constante universal de los gases ideales y T es la temperatura en Kelvin. Si el gas se expande
de un volumen 𝑉1 a un volumen 𝑉2, se obtiene:

𝑉2
𝑛𝑅𝑇 𝑉2
𝑊=∫ 𝑑𝑣 = 𝑛𝑅𝑇 𝐼𝑛 ( )
𝑉1 𝑉 𝑉1

DESARROLLO EXPERIMENTAL

ACTIVIDAD 1:

Cuando el volumen de una jeringa cambia mediante el movimiento de un pistón, un cambio en la presión
es ejercido por el gas confinado. Este cambio de presión será registrado por medio de un sensor de presión
(ver Fig. 1). Se asumirá que la temperatura es constante durante todo el experimento. Los datos obtenidos
gráficamente de presión y volumen serán analizados para determinar el tipo de relación matemática que
existe entre ellos.

Una vez obtenida la gráfica y su ecuación, el alumno calculará el trabajo realizado por el pistón al comprimir
el aire en la jeringa.

MATERIALES:

• Computadora con mouse

• Lab-Pro
• Sensor de presión.
• Jeringa de plástico de 25 ml.
PROCEDIMIENTO PARA EL MONTAJE DEL EQUIPO

FIGURA 1
1. Conectar el sensor de presión al Lab-pro.
2. Abrir logger 3.3
3. No es necesario seleccionar el sensor, ya que es reconocido por lab-pro al igual que en el caso del sensor
de temperatura de acero inoxidable.
4. La presión atmosférica en el laboratorio es de: 73.15 KPa = 0.722 at = 731.5 mbars, se puede calibrar el
sensor con este dato (según las unidades que se requieran).
5. Para realizar la calibración Hacer click sobre el valor de presión que aparece en la pantalla a la derecha
del icono del lab-pro (Set Up sensors) y aparecerá el sensor de presión en el canal donde ha sido conectado
al lab-pro, seleccionar de calibrar, dar el valor de la presión atmosférica en las unidades que serán utilizadas.
6. Jalar el émbolo de la jeringa hasta la marca de 22 ml..
7. Conectar la jeringa al sensor de presión. 3

PROCEDIMIENTO PARA ABRIR EL EXPERIMENTO

1. FILE → OPEN → Probes & Sensors → seleccionar Presssure Sensors → abrir → Gas Pressure
Sensor → abrir → Boyle´s Law- GPS.
Aparece la siguiente pantalla: Ley de Boyle
2. Nuestro sistema será la jeringa, el pistón será el émbolo y el gas a estudiar será el aire.
3. Se va a medir la presión por compresión del aire a diferentes volúmenes.
4. Como se observa, aparece en la parte inferior izquierda de la pantalla, la lectura del sensor de presión,
por lo que es necesario dar cada dato de volumen, para lo cual se dará cada dato de volumen
seleccionando KEEP.
5. algunas recomendaciones son: realizar la práctica entre dos personas, ya que al principio, es sencillo,
pero a medida que va disminuyendo el volumen, la presión aumentará y esto dificultará dar el dato de
volumen.
6. Se recomienda ir midiendo cada 2 ml, comenzando por 22mL, es decir, 20mL, 18 ml, 16 ml…..hasta
6mL. (no se recomienda medir a volúmenes por debajo de 4 ml).
7. Al terminar tu experimento selecciona STOP.
8. Con los puntos de la gráfica se puede calcular una ecuación, de tipo potencial, que al ser integrada nos
dará como resultado el trabajo realizado por el émbolo al comprimir el gas.
9. También se calcular el área bajo la curva (integral), directamente, y se observa que el resultado es
negativo, lo cual indica que se trata de una compresión.
RESULTADOS
Con los puntos de la gráfica se puede calcular una ecuación, de tipo potencial, que al ser integrada nos
dará como resultado el trabajo realizado por el émbolo al comprimir el gas.

𝑊 = ∫ 𝑒𝑐𝑢𝑎𝑐𝑖𝑜𝑛 𝑜𝑏𝑡𝑒𝑛𝑖𝑑𝑎

Ecuación obtenida: y = 1532.7x-0.931

Donde y es presión y x volumen

𝑊 = ∫(1532.7) ∗ (𝑣 −0.931 ) 𝑑𝑣 →

𝑚3 𝑙
W= KPa.ml → (1475.57). (103 )Pa.ml. . →1.47557J
1000𝑙 1000𝑚𝑙
También se calcular el área bajo la curva (integral), directamente, y se observa que el resultado es negativo, lo cual indica que se trata de una
compresión.

Calculando el área directamente con la ayuda del logger pro, obtenemos un trabajo igual a – 1481KPa.ml que convirtiéndolo sería
igual a 1.481J: se puede apreciar que el resultado no es idéntico al obtenido por la formula pero si son muy similares, el error pudo
ser causado por fallas a la hora de recolectar los datos como calcular mal la presión esto se puede apreciar en el segundo dato de la
gráfica pues se nota como punto no esta tan alineado como los demás.
Preguntas para contestar en clase.
1. ¿Qué tipo de gráfica obtuviste?
Se pudo obtener una gráfica de tipo potencial porque es de la forma 𝑦 = 𝑎𝑥 𝑛 , en otras palabras las
gráficas dependen del exponente y del valor de a
2. ¿Cuál es la ecuación que representa su comportamiento?
La ecuación que representa su comportamiento es y = 1532.7x-0.931
3. ¿Qué indica el coeficiente de correlación?
El coeficiente de correlación es un índice que puede utilizarse para medir el grado de relación de
dos variables siempre y cuando ambas sean cuantitativas y continuas. En nuestra grafica el
coeficiente de relación es de 0.9996 lo que parece ser adecuado.
4. Por el tipo de gráfica que obtuviste de Presión vs. Volumen. ¿Crees que la relación entre estas
variables de un gas confinado es directa o inversa? Explica tu respuesta.
Por el gráfico que obtuvimos podemos afirmar que la relación entre el volumen y la presión es
inversamente proporcional porque a medida de que el volumen disminuye (reducimos el espacio de la
jeringa) la presión que se siente en el embolo es mayor (. Es por eso que se muestra como una ecuación
potencial.
ACTIVIDAD 2:
A partir de los datos obtenidos en la actividad anterior puedes calcular la constante de proporcionalidad
de la Ley de Boyle para cada par de datos, ahora calcularás el valor de k del experimento.
PROCEDIMIENTO PARA CALCULAR LA CONSTANTE DE PROPORCIONALIDAD DE
BOYLE:

DATA → NEW CALCULATED COLUMN, aparece lo siguiente:

1. Dar el nombre de la nueva variable a partir de una ya calculada como es el caso del volumen.
2. En variables (columns) seleccionar Volume y aparecerá como “Volume” en Equation, por
lo que sólo se añade: 1/ antes de “Volume”.
3. De esta manera tendremos una nueva variable llamada 1/ Volume.
4. Al regresar a la gráfica del experimento, se selecciona Volume y nos dará las opciones para el cambio
de variable, entre las cuales aparecerá 1/ Volume, que nos dará un comportamiento lineal, a partir del cual
la pendiente de la ecuación corresponderá a la k de proporcionalidad.
5. Calcula la k de proporcionalidad para cada punto y promedia tus valores de k.
6. Compara estos resultados con los obtenidos al hacer la regresión lineal.
7. Recuerda reportar tus incertidumbres y cálculo de propagación de errores
RESULTADOS

LA PENDIENTE DE LA
ECUACIÓN CORRESPONDERÁ
A LA K DE
PROPORCIONALIDAD.:
 RGISTRO Y PROCESAMIENTO DE DATOS
Volumen (mL) Presión(KPa) Constante k = 𝑃𝑉
18 103.27 1858.86
16 116.06 1856.96
14 132.30 1852.2
12 150.81 1809.72
10 179.28 1792.8
8 220.91 1767.28

AL CALCULAR LA K DE PROPORCIONALIDAD PARA CADA PUNTO Y PROMEDIAR

LOS VALORES DE K OBTUVIMOS EL SIGUIENTE RESULTADO: 1822.97

COMPARANDO CON K OBTENIDA DE LA PENDIENTE DE LA ECUACIÓN HAY

Y CONSIDERANDO UN MARGEN DE ERROR DE +/- 14.66 UNA DIFERENCIA DE

APROXIMADAMENTE 180 KPa/mL

Preguntas para contestar en clase.

1. ¿Qué tipo de comportamiento presenta tu gráfica al hacer el cambio de variable?
La gráfica tiene un comportamiento lineal porque es de la forma y = ax + b
2. ¿Cómo calculas la k de proporcionalidad a partir de esta gráfica. Explica.
Para encontrar el valor de k, se representa la presión como una función del inverso del volumen
con el fin de obtener una línea recta de esta manera se puede tener el mejor estimativo de
k.ejemplo:
3. ¿Qué puedes concluir de ambas gráficas?
Se puede concluir que la presión y el volumen si son inversamente proporcionales, que la constante K se
puede obtener representando la presión como una función del inverso del volumen con el fin de
obtener una línea recta Aplicando el método de los mínimos cuadrados en donde será igual a la
pendiente (m).

DISCUSIONES Y CONCLUSIONES

Los átomos y moléculas, en el estado gaseoso, se comportan como centros puntuales de masa que sólo en
el rango de las altas presiones y bajas temperaturas son afectadas por las fuerzas atractivas. Fuera de estos
límites, las propiedades físicas de un gas se deben principalmente al movimiento independiente de sus
moléculas.

Si se considera a un gas contenido en un recipiente, la presión que éste ejerce es la fuerza por unidad de
área sobre las paredes debida a los impactos elásticos de las moléculas.

Robert Boyle descubrió en 1662 la relación matemática entre la presión y el volumen de una cantidad fija
de gas a temperatura constante. Según la ley de Boyle, el volumen de una masa dada de gas varía en
forma inversamente proporcional a la presión cuando la temperatura se mantiene en un valor fijo. La
expresión matemática de la ley se escribe:

P x V=k (proceso isotérmico) (13.1)

La magnitud de la constante k es función de la cantidad química de gas y de la temperatura.

Para dos estados diferentes 1 y 2, la ley implica:

P1V1 = P2 V2 (13.2)

Es decir, si se explora el comportamiento físico de un gas de acuerdo con la ley de Boyle y asumiendo
comportamiento ideal, se puede concluir que, a temperatura constante:

Si se duplica la presión sobre una masa dada de gas, su volumen se reduce a la mitad.
Si el volumen de una masa dada de gas se triplica, la presión se reduce en un tercio.
Al calcular la presión del aire obtuvimos:

Intento kPa/ml
1 -1616
2 -1612
3 -1639
4 -1622
5 -1605
6 -1481
7 -1634
8 -1616
9 -1615
10 -1626
PROMEDIO -1606.6

Como se puede apreciar varia con un promedio de 1606.6 y además Teniendo en cuenta que se ha
usado una mezcla de gases (aire) y no un gas puro, era de esperarse que esta mezcla no
obedeciera la ley de Boyle representando quizás las causas de los errores durante la extracción de
datos.
TRABAJO DE POST-LABORATORIO:
 Si el tiempo lo permite, puedes graficar tus datos de P vs. volumen en papel milimétrico y calcular el área bajo la curva que debe
coincidir con la de la integral de tu gráfica calculada con Logger.

GRÁFICA
OBTENIDA CON
LOS DATOS EN
EXCEL
