INGENIERIA EN INFORMATICA FACULTAD DE

CIENCIAS Y TECNOLOGÍAS
Circuitos Básicos
2019 - 1

Taller 1.

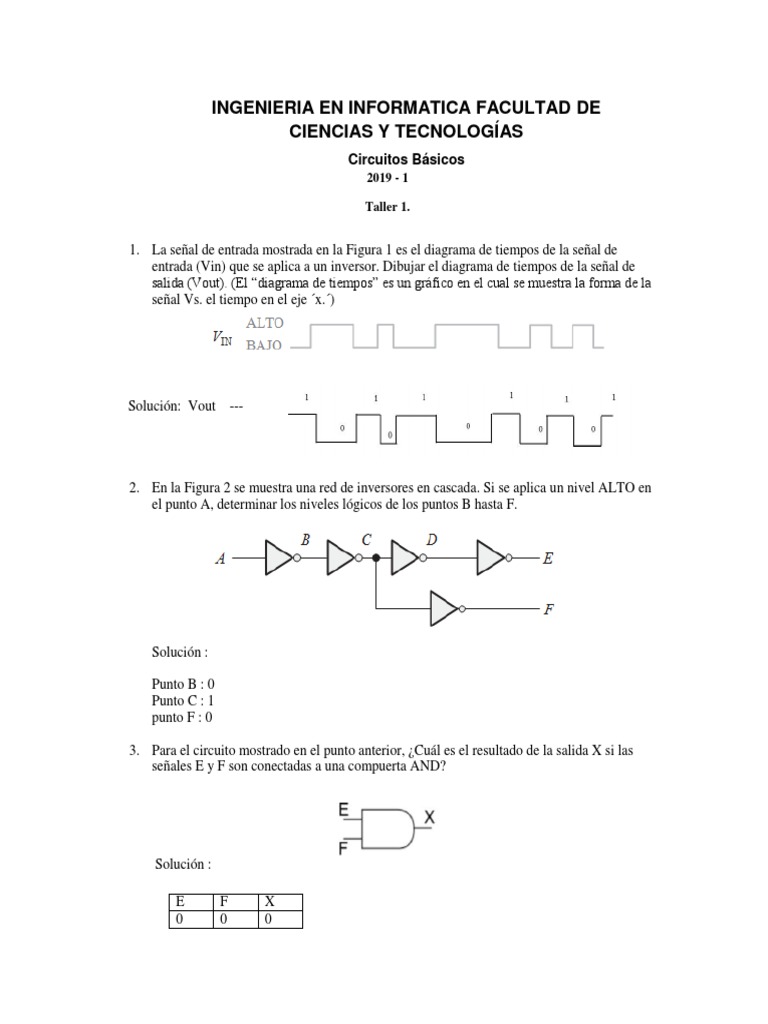

1. La señal de entrada mostrada en la Figura 1 es el diagrama de tiempos de la señal de

entrada (Vin) que se aplica a un inversor. Dibujar el diagrama de tiempos de la señal de
salida (Vout). (El “diagrama de tiempos” es un gráfico en el cual se muestra la forma de la
señal Vs. el tiempo en el eje ´x.´)

Solución: Vout ---

2. En la Figura 2 se muestra una red de inversores en cascada. Si se aplica un nivel ALTO en

el punto A, determinar los niveles lógicos de los puntos B hasta F.

Solución :

Punto B : 0
Punto C : 1
punto F : 0

3. Para el circuito mostrado en el punto anterior, ¿Cuál es el resultado de la salida X si las

señales E y F son conectadas a una compuerta AND?

Solución :

E F X
0 0 0
 4. Determinar la salida X para una puerta AND de dos entradas a la que se la aplican las
señales de entrada mostradas en la Figura 3. Mostrar las relaciones de tiempo de la salida y
las entradas mediante un diagrama.

Solución :

5. Repetir el problema 4 con las siguientes señales:

Solución:

6. ¿En qué difiere la operación lógica de la compuerta OR−exclusiva de la compuerta OR?

Solución:

La operación lógica de la compuerta OR-Exclusiva tiene una salida en alto siempre y cuando las
entradas sean alto y bajo y una salida en bajo cuando las entradas son iguales, mientras la
operación lógica de la compuerta OR tiene una salida en alto cuando una o ambas entradas están en
alto y una salida en bajo cuando ambas entradas están en bajo.
 7. Examinar las condiciones indicadas en la siguiente figura, e identificar las compuertas que
fallan.

Solución:
Compuertas que Fallan
 La compuerta b debe tener una salida 0
 La compuerta c debe tener una salida 1
 La compuerta e debe tener una salida 1
