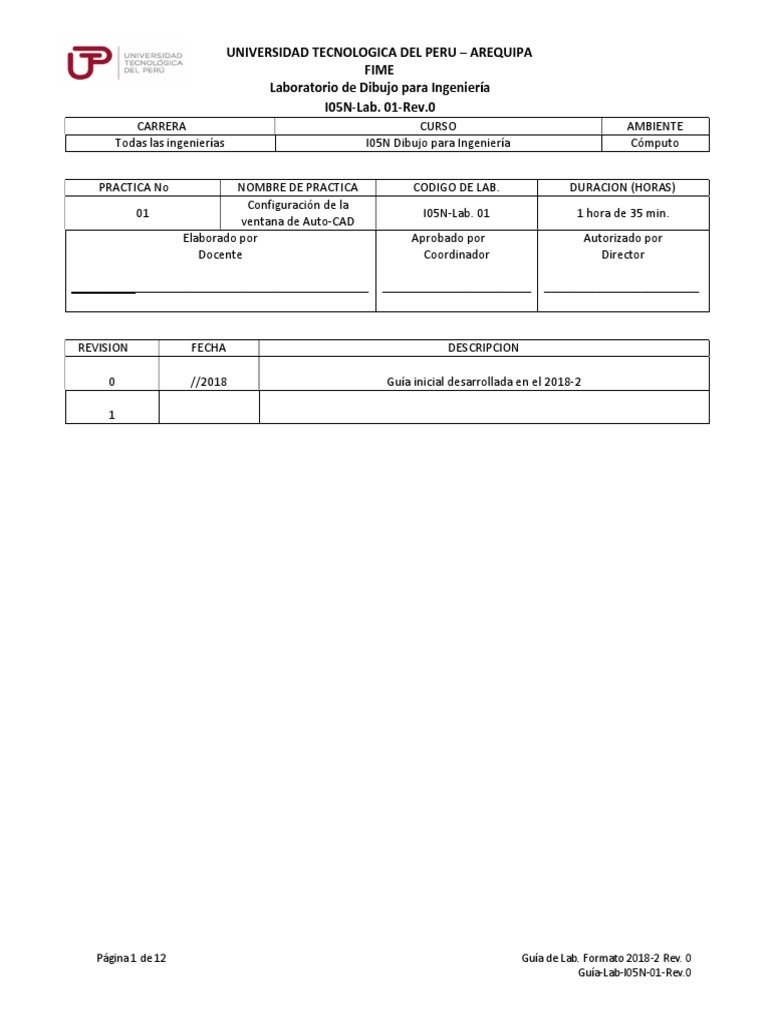

UNIVERSIDAD TECNOLOGICA DEL PERU – AREQUIPA

FIME
Laboratorio de Dibujo para Ingeniería
I05N-Lab. 01-Rev.0
CARRERA CURSO AMBIENTE
Todas las ingenierías I05N Dibujo para Ingeniería Cómputo

PRACTICA No NOMBRE DE PRACTICA CODIGO DE LAB. DURACION (HORAS)

Configuración de la
01 I05N-Lab. 01 1 hora de 35 min.
ventana de Auto-CAD
Elaborado por Aprobado por Autorizado por
Docente Coordinador Director

______________________________________________ _______________________ ________________________

REVISION FECHA DESCRIPCION

0 //2018 Guía inicial desarrollada en el 2018-2

Página 1 de 12 Guía de Lab. Formato 2018-2 Rev. 0

Guía-Lab-I05N-01-Rev.0
 UNIVERSIDAD TECNOLOGICA DEL PERU – AREQUIPA
FIME
Laboratorio de Dibujo para Ingeniería
I05N-Lab. 01-Rev.0

1. INTRODUCCION

Las siglas CAD significan: Computer Aided Design, que en español es: Diseño Asistido por Computadora.

Para estar acorde con las nuevas tecnologías el curso Dibujo Para Ingeniería hace uso del software AutoCAD como
herramienta de diseño. Dicho software permite realizar dibujos en 2D y 3D que son aplicados en las distintas ramas de
la ingeniería.

2. OBJETIVOS

 Reconocer la Interfaz gráfica del software AutoCAD.

 Configurar de la ventana de AutoCAD, teclas de función F3, F12, F8, F6.
 Hacer uso de los comandos línea y círculo para realizar dibujos básicos.
 Presentación del modelo de rotulo UTP.

3. MATERIALES Y EQUIPOS (EPP)

 Proyector.
 PC disponible para cada estudiante.
 Software AutoCAD disponible en las PC.

Página 2 de 12 Guía de Lab. Formato 2018-2 Rev. 0

Guía-Lab-I05N-01-Rev.0
 UNIVERSIDAD TECNOLOGICA DEL PERU – AREQUIPA
FIME
Laboratorio de Dibujo para Ingeniería
I05N-Lab. 01-Rev.0
4. FUNDAMENTO Y FORMULAS
4.1. Reconocimiento de la Interfaz AutoCAD

 AutoCAD 2015

Cinta de herramientas

Barra de
Área de dibujo navegación

Línea de comandos Barra de estado

 AutoCAD 2015

Cinta de herramientas

Área de dibujo Barra de

Navegación

Línea de comandos Barra de estado

Página 3 de 12 Guía de Lab. Formato 2018-2 Rev. 0

Guía-Lab-I05N-01-Rev.0
 UNIVERSIDAD TECNOLOGICA DEL PERU – AREQUIPA
FIME
Laboratorio de Dibujo para Ingeniería
I05N-Lab. 01-Rev.0
4.2. Configuración de la ventana (F3, F7,F12, F8)

 F3.-Activa o desactiva la referencia a Objetos o Entidades REFENT (OSNAP).

 F7.-Activa o desactiva la malla o REJILLA (GRID).

 F8.- Activa o desactiva el modo ORTOGONAL (ORTHO). Obliga a que el puntero solo se mueva en dirección
horizontal o vertical

Página 4 de 12 Guía de Lab. Formato 2018-2 Rev. 0

Guía-Lab-I05N-01-Rev.0
 UNIVERSIDAD TECNOLOGICA DEL PERU – AREQUIPA
FIME
Laboratorio de Dibujo para Ingeniería
I05N-Lab. 01-Rev.0
 F12: Activa o desactiva el modo DIN (DYN). Este modo permite el ingreso de datos dentro del editor de dibujo,
las coordenadas de los puntos (y ángulo de rotación), ver las solicitudes del comando y las subopciones.
Reemplazaría a la clásica ventanas de comandos.

4.3. Comandos

 Línea (line)

Página 5 de 12 Guía de Lab. Formato 2018-2 Rev. 0

Guía-Lab-I05N-01-Rev.0
 UNIVERSIDAD TECNOLOGICA DEL PERU – AREQUIPA
FIME
Laboratorio de Dibujo para Ingeniería
I05N-Lab. 01-Rev.0

 Circulo (Circle)

5. PROCEDIMIENTO (DESCRIPCION)
Página 6 de 12 Guía de Lab. Formato 2018-2 Rev. 0
Guía-Lab-I05N-01-Rev.0
 UNIVERSIDAD TECNOLOGICA DEL PERU – AREQUIPA
FIME
Laboratorio de Dibujo para Ingeniería
I05N-Lab. 01-Rev.0
DESARROLLO DE LA PRACTICA
GRAFICO N° 1

Para delineado exterior:

 F8 (Activar la opción ORTOGONAL)

 LINEA

 ENTER (Presionar la tecla )

 0,0 (Escribir )
 ENTER (Presionar la tecla ENTER)
 960 (Escribir – el curso debe colocarse a la izquierda del punto (0,0))
 ENTER (Presionar la tecla ENTER)
 225 (Escribir – el curso debe colocarse arriba del último punto)
 ENTER (Presionar la tecla ENTER)
 10 (Escribir – el curso debe colocarse a la derecha del último punto)
 ENTER (Presionar la tecla ENTER)
 150 (Escribir – el curso debe colocarse abajo del último punto)
 ENTER (Presionar la tecla ENTER)
 10(Escribir – el curso debe colocarse a la derecha del último punto)
 ENTER (Presionar la tecla ENTER)
 75 (Escribir el curso debe colocarse arriba del último punto)
 ENTER (Presionar la tecla ENTER)
 354.97(Escribir el curso debe colocarse a la derecha del último punto)
 ENTER (Presionar la tecla ENTER)
 75(Escribir el curso debe colocarse abajo del último punto)
 ENTER (Presionar la tecla ENTER)
 250(Escribir el curso debe colocarse a la derecha del último punto)
 ……………………………

Página 7 de 12 Guía de Lab. Formato 2018-2 Rev. 0

Guía-Lab-I05N-01-Rev.0
 UNIVERSIDAD TECNOLOGICA DEL PERU – AREQUIPA
FIME
Laboratorio de Dibujo para Ingeniería
I05N-Lab. 01-Rev.0

Para las circunferencias

 CIRCULO (Escribir)
 ENTER (Presionar la tecla ENTER)
 50 (Escribir)
 ENTER (Presionar la tecla ENTER)
 100 (Escribir)
 ENTER (Presionar la tecla ENTER)
 CIRCULO (Escribir)
 ENTER (Presionar la tecla ENTER)
 10 (Escribir)
 ENTER (Presionar la tecla ENTER)
 …………………………

GRAFICO N° 2

Configuración resaltante

 CLICK DERECHO EN EL ICONO DE REFERENCIAS A OBJETOS:

 CLICK EN LA OPCION CUADRANTE (Para activar)

Página 8 de 12 Guía de Lab. Formato 2018-2 Rev. 0

Guía-Lab-I05N-01-Rev.0
 UNIVERSIDAD TECNOLOGICA DEL PERU – AREQUIPA
FIME
Laboratorio de Dibujo para Ingeniería
I05N-Lab. 01-Rev.0

 CLICK IZQUIERDO EN EL ICONO DE REFERENCIAS A OBJETOS HASTA QUE TENGA LA SIGUIENTE APARIENCIA:

(Para activar)
Para las circunferencias

 CIRCULO (Escribir)
 ENTER (Presionar la tecla ENTER)
 0,0 (Escribir)
 25 (Escribir)
 ENTER (Presionar la tecla ENTER)
 CIRCULO (Escribir)
 ENTER (Presionar la tecla ENTER)
 CLICK EN UNO DE LOS PUNTOS DEL CUADRANTE
 CLICK EN EL CENTRO DE LA CIRCUNFERENCIA INICIAL
 ……………………………………….

Para las líneas

 LINEA (Escribir)
 ENTER (Presionar la tecla ENTER)
 CLICK EN UNO DE LOS PUNTOS DEL CUADRANTE.
 CLICK EN EL SIGIENTE PUNTO CUADRANTE.

Página 9 de 12 Guía de Lab. Formato 2018-2 Rev. 0

Guía-Lab-I05N-01-Rev.0
 UNIVERSIDAD TECNOLOGICA DEL PERU – AREQUIPA
FIME
Laboratorio de Dibujo para Ingeniería
I05N-Lab. 01-Rev.0

6. ENTREGABLES (TABLAS Y GRAFICOS)

Grafico N°1

Grafico N°2

Página 10 de 12 Guía de Lab. Formato 2018-2 Rev. 0

Guía-Lab-I05N-01-Rev.0
 UNIVERSIDAD TECNOLOGICA DEL PERU – AREQUIPA
FIME
Laboratorio de Dibujo para Ingeniería
I05N-Lab. 01-Rev.0

Grafico N°3

Página 11 de 12 Guía de Lab. Formato 2018-2 Rev. 0

Guía-Lab-I05N-01-Rev.0
 UNIVERSIDAD TECNOLOGICA DEL PERU – AREQUIPA
FIME
Laboratorio de Dibujo para Ingeniería
I05N-Lab. 01-Rev.0
7. RESULTADOS A OBTENER

 Construir figuras geométricas en 2D que demanden el uso de comandos: línea y círculo.

 Aplicar las configuraciones con F3, F7, F8 y F12 para el dibujo de bocetos básicos.
 Correlacionar la aplicación del software AutoCAD con la teoría del curso Dibujo para Ingeniería

8. PRECAUCIONES Y RECOMENDACIONES

 Notar las equivalencias de comandos en inglés y español.

 Notar las diferencias en la INTERFAZ de las versiones de AutoCAD.
 Es importante también relacionar una breve explicación de coordenadas polares, cartesianas, relativas y
absolutas de ser necesario.

Página 12 de 12 Guía de Lab. Formato 2018-2 Rev. 0

Guía-Lab-I05N-01-Rev.0
