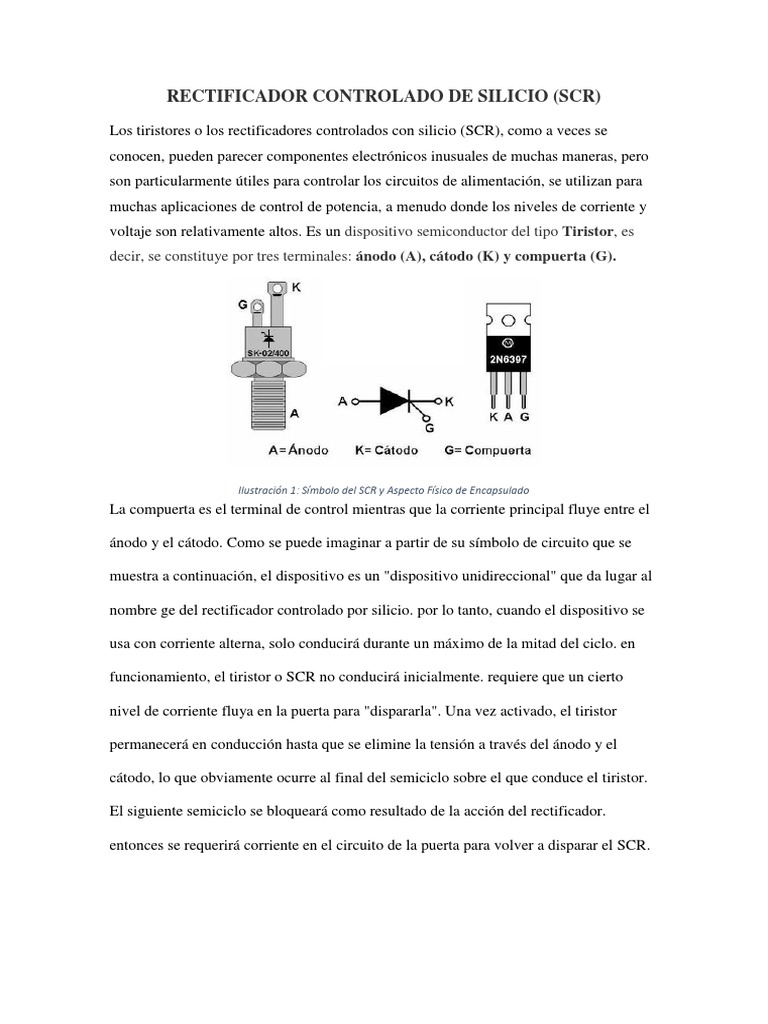

RECTIFICADOR CONTROLADO DE SILICIO (SCR)
Los tiristores o los rectificadores controlados con silicio (SCR), como a veces se
conocen, pueden parecer componentes electrónicos inusuales de muchas maneras, pero
son particularmente útiles para controlar los circuitos de alimentación, se utilizan para
muchas aplicaciones de control de potencia, a menudo donde los niveles de corriente y
voltaje son relativamente altos. Es un dispositivo semiconductor del tipo Tiristor, es
decir, se constituye por tres terminales: ánodo (A), cátodo (K) y compuerta (G).
Ilustración 1: Símbolo del SCR y Aspecto Físico de Encapsulado
La compuerta es el terminal de control mientras que la corriente principal fluye entre el
ánodo y el cátodo. Como se puede imaginar a partir de su símbolo de circuito que se
muestra a continuación, el dispositivo es un "dispositivo unidireccional" que da lugar al
nombre ge del rectificador controlado por silicio. por lo tanto, cuando el dispositivo se
usa con corriente alterna, solo conducirá durante un máximo de la mitad del ciclo. en
funcionamiento, el tiristor o SCR no conducirá inicialmente. requiere que un cierto
nivel de corriente fluya en la puerta para "dispararla". Una vez activado, el tiristor
permanecerá en conducción hasta que se elimine la tensión a través del ánodo y el
cátodo, lo que obviamente ocurre al final del semiciclo sobre el que conduce el tiristor.
El siguiente semiciclo se bloqueará como resultado de la acción del rectificador.
entonces se requerirá corriente en el circuito de la puerta para volver a disparar el SCR.
El tiristor consta de cuatro capas de silicio dopado diferente en lugar de las tres capas de
los transistores bipolares convencionales, mientras que los transistores convencionales
pueden tener una estructura PNP o NPN con los electrodos llamados colector, base y
emisor, el tiristor tiene una estructura PNPN con las capas externas y sus electrodos se
denominan ánodo (tipo N) y el cátodo (tipo P). El terminal de control del SCR se
denomina puerta y está conectado a la capa de tipo p que se une a la capa de cátodo.
Ilustración 2: Estructura básica de un SCR
Los tiristores generalmente se fabrican a partir de silicio es capaz de manejar el voltaje
y las corrientes requeridas para aplicaciones de alta potencia además tiene buenas
propiedades térmicas. La segunda razón principal es que la tecnología de silicio está
bien establecida y se usa ampliamente para una variedad de componentes electrónicos
semiconductores. como resultado, es muy barato y fácil de usar para los fabricantes de
semiconductores. (Poole, 2015)
Aplicaciones:
Control de alimentación de CA (incluidas luces, motores, etc.).
Conmutación de corriente alterna.
Palanca de protección contra sobretensiones para fuentes de alimentación.
Elementos de control en los controladores de ángulo de fase activados.
Dentro de las luces de flash fotográfico donde actúan como interruptor para
descargar un voltaje almacenado a través de la lámpara de flash, y luego cortarlo
en el momento requerido.
Los SCR tienen la característica de que cuando la compuerta recibe una corriente de
activación, dispara el tiristor permitiendo que la corriente fluya hasta que se elimine la
tensión entre el ánodo y el cátodo. esto permite que el tiristor cambie los voltajes y las
corrientes altas, aunque solo durante la mitad del ciclo. Los circuitos pueden atenuar las
luces, controlar los motores y, en general, conmutar altas tensiones y corrientes.
Esencialmente el funcionamiento del tiristor / SCR puede explicarse en términos de un
interruptor de enganche. una vez sintonizado por una corriente en la puerta, requiere que
se elimine la tensión a través del cátodo y el ánodo antes de que deje de conducir
Ilustración 3: Circuito equivalente de un SCR
Tiene tres estados en los que puede estar en un momento dado:
Bloqueo inverso: en este modo o estado, el tiristor bloquea la corriente de la
misma manera que la de un diodo de polarización inversa. El tiristor / SCR solo
puede conducir en una dirección y bloquea en la dirección inversa.
Bloqueo hacia adelante: en este modo o estado, la operación del tiristor es tal
que bloquea la conducción de corriente hacia adelante que normalmente sería
transportada por un diodo polarizado hacia adelante. en este estado, el tiristor /
SCR no está en su estado de "encendido" ya que la puerta no se ha disparado.
Conducción hacia adelante: en este modo, el tiristor / SCR se ha activado en la
conducción por una corriente en la puerta. Permanecerá conduciendo
independientemente del estado de la puerta. solo se debe aplicar corriente a la
puerta para disparar el tiristor y seguirá siendo conductor, el dispositivo dejará
de conducir cuando la corriente directa caiga por debajo de un valor de umbral
conocido como "corriente de retención". (Poole, 2015)
En la ilustración 3 se muestra la forma de un circuito de retroalimentación positiva
dentro del tiristor donde la salida de un transistor alimentado a la entrada del segundo a
su vez, la salida del segundo transistor se retroalimenta a la entrada del primero; como
resultado, se puede ver que la ganancia de corriente total del dispositivo supera uno.
esto significa que cuando una corriente comienza a fluir, se acumula rápidamente hasta
que ambos transistores están completamente encendidos o saturados.
Cuando se aplica un voltaje a través de un SCR, no fluye corriente porque ninguno de
los transistores está conduciendo como resultado no hay una ruta completa a través del
dispositivo. Si se pasa una pequeña corriente a través del electrodo de la puerta, esto
activará "el" transistor TR2 haciendo que el colector de TR2 caiga hacia la tensión en el
emisor, es decir, el cátodo de todo el dispositivo; cuando esto ocurra, provocara que la
corriente fluya a través de la base de TR1 y encienda este transistor entonces ahora
intentará tirar del voltaje del colector de TR1 hacia el voltaje de su emisor como
resultado hará que la corriente fluya en el emisor de TR2 lo que hace que se mantenga
su estado "on". de esta manera solo se requiere un pequeño impulso de disparo en la
puerta para encender el tiristor. Una vez encendido, el tiristor solo se puede apagar
eliminando la tensión de alimentación.
TIRISTOR DE CORRIENTE ALTERNA (TRIAC)
Es un dispositivo semiconductor de tres terminales que
se usa para controlar el flujo de corriente promedio a
una carga, con la particularidad de que conduce en
ambos sentidos y puede ser bloqueado por inversión de
la tensión o al disminuir la corriente por debajo del valor
de mantenimiento. El TRIAC puede ser disparado
independientemente de la polarización de puerta, es
decir, mediante una corriente de puerta positiva o
Ilustración 4: Esquema de un TRIAC
negativa (ángulo de disparo).
La estructura contiene seis capas como se
indica en la figura, aunque funciona
siempre como un tiristor de cuatro capas.
En sentido MT2-MT1 conduce a través de
P1N1P2N2 y en sentido MT1-MT2 a
través de P2N1P1N4. La capa N3 facilita
el disparo con intensidad de puerta
negativa. La complicación de su Ilustración 5: Estructura de un TRIAC
estructura lo hace más delicado que un tiristor en cuanto a di/dt y dv/dt y capacidad para
soportar sobre intensidades. Están fabricados para intensidades de hasta 200 A eficaces
y desde 400 a 1000 V de tensión de pico repetitivo. Están diseñados para trabajar a
frecuencias bajas, existe otro tipo de dispositivo para trabajar a frecuencias medias
llamados alternistores.
En la figura mostrada a continuación se indican el símbolo esquemático e identificación
de las terminales de un TRIAC, la nomenclatura Ánodo 2 (A2) y Ánodo 1 (A1) pueden
ser reemplazados por Terminal Principal 2 (MT2) y Terminal Principal 1 (MT1)
respectivamente.
Ilustración 6: Símbolo esquemático de un TRIAC
Este dispositivo es un desarrollo del tiristor con la diferencia de que el TRIAC puede
controlar la corriente en dos mitades de una forma de onda de CA a diferencia de un
tiristor que solo puede controlarla durante la mitad de un ciclo. Puede considerarse
como un par de tiristores paralelos pero opuestos con las dos compuertas conectadas
entre sí y el ánodo de un dispositivo conectado al cátodo de la otra.
Ilustración 7: Forma de onda de conmutación del TRIAC
Ilustración 8: Curva característica de un SCR
Aplicaciones:
Control de iluminación - especialmente reguladores domésticos.
Control de ventiladores y pequeños motores.
Conmutación y control general de ca
REFERENCIAS
Poole, I. (2015). Electronics Notes. Obtenido de https://www.electronics-
notes.com/articles/electronic_components/scr/what-is-a-triac.php
