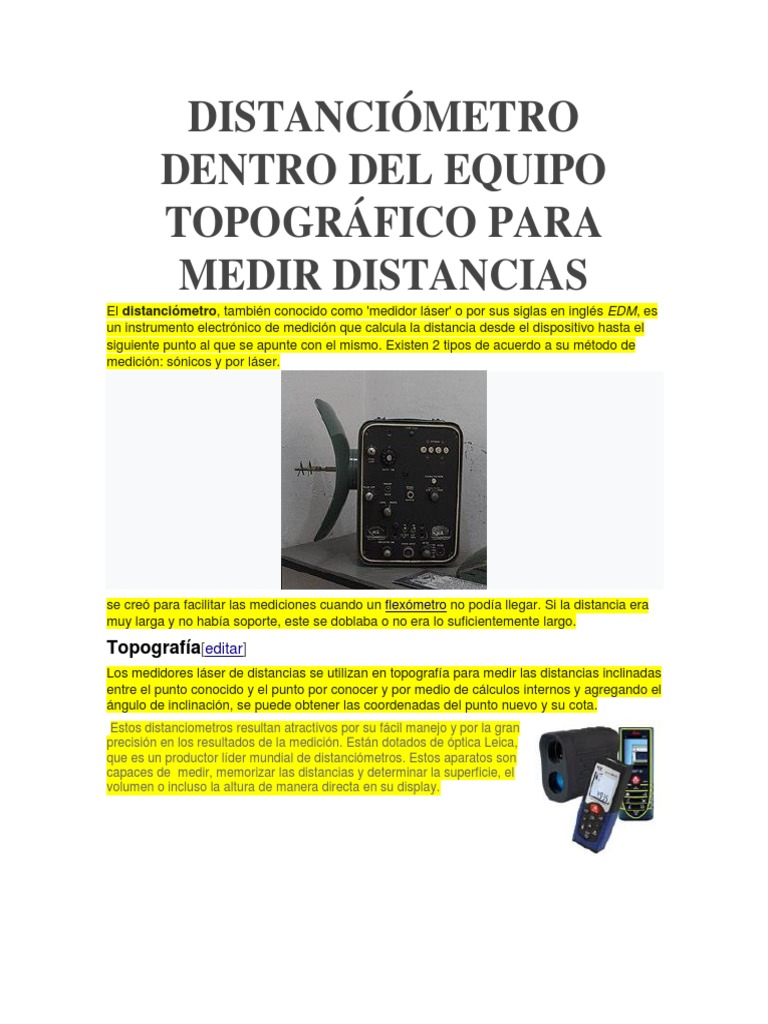

DISTANCIÓMETRO
DENTRO DEL EQUIPO
TOPOGRÁFICO PARA
MEDIR DISTANCIAS
El distanciómetro, también conocido como 'medidor láser' o por sus siglas en inglés EDM, es
un instrumento electrónico de medición que calcula la distancia desde el dispositivo hasta el
siguiente punto al que se apunte con el mismo. Existen 2 tipos de acuerdo a su método de
medición: sónicos y por láser.
se creó para facilitar las mediciones cuando un flexómetro no podía llegar. Si la distancia era
muy larga y no había soporte, este se doblaba o no era lo suficientemente largo.
Topografía[editar]
Los medidores láser de distancias se utilizan en topografía para medir las distancias inclinadas
entre el punto conocido y el punto por conocer y por medio de cálculos internos y agregando el
ángulo de inclinación, se puede obtener las coordenadas del punto nuevo y su cota.
Estos distanciometros resultan atractivos por su fácil manejo y por la gran
precisión en los resultados de la medición. Están dotados de óptica Leica,
que es un productor líder mundial de distanciómetros. Estos aparatos son
capaces de medir, memorizar las distancias y determinar la superficie, el
volumen o incluso la altura de manera directa en su display.
Al distanciómetro también se le conoce como medidor láser, y consiste en la medición de
dos puntos a través del láser. También se pueden encontrar distanciómetros sónicos, el
cual mide la distancia con un método de ultrasonidos.
Montura en horquilla: Es el que se monta sobre la horquilla del teodolito o tránsito. Este
tipo de distanciómetro es más lento ya que primero apunta el telescopio y tras él, el
distanciómetro.
Montura en telescopio: Ofrece mayor facilidad y rapidez, ya que, a diferencia de la
montura de horquilla, únicamente apunta el telescopio un poco por debajo del prisma para
realizar la medición. Es una montura de mayor especialización.
En muchas ocasiones se puede desajustar y la puntería para la medición de distancias a
veces da problemas. A pesar de ello, el alcance de este tipo de equipos puede llegar hasta
los 5 kilómetros, aunque existen distanciómetros manuales especializados en recintos y
distancias cortas con mediciones de aproximadamente 200 metros.
también, de sumar y restar longitudes, calcular áreas y volúmenes, efectuar complicadas
operaciones de triangulación, almacenar datos y exportarlos a nuestra computadora o
tablet vía Bluetooth y/o USB,
medidor de distancia a láser, o distanciómetro láser
¿Cómo funciona el medidor de distancias láser?
Los diminutos distanciómetros láser de la actualidad derivan de instrumentos electrónicos de
mucho mayor tamaño que aparecieron en el mercado hace unos 65 años, justamente para
salvar las dificultades que planteaba el hecho de medir grandes distancias de manera precisa.
El fundamento que rige el funcionamiento de los instrumentos electrónicos para medir
distancias consta de tres pasos básicos:
1. Emisión de una onda que, dependiendo del instrumento, puede ser de alguno de los
siguientes tipos: microondas, ultrasonido, infrarrojo o láser;
2. Medición del tiempo que tarda esa onda en ir desde el instrumento emisor hasta el
objeto cuya distancia queremos medir y en regresar al instrumento emisor, y
3. Conversión de ese tiempo en distancia.
De los cuatro tipos disponibles, los medidores basados en ondas láser son no sólo los más
modernos, sino también los que tienen la mejor precisión, los que miden las mayores
distancias (hasta 250 metros, según modelo y fabricante) y los que ofrecen una gama más
amplia de prestaciones, compensando así, su precio algo más elevado con respecto a los
demás.
Con un distanciómetro a láser NO debemos preocuparnos por:
La presencia de obstáculos, tales como árboles, matorrales, cables, caños o mobiliario
en el trayecto que deseamos medir
La solidez, textura o inclinación del objeto a medir
El grado de luminosidad del ambiente o la hora del día para efectuar una medición en
exteriores
Las condiciones climatológicas (lluvia, viento, nieve, etc.) en el momento de efectuar la
medición
Subir escaleras o pendientes empinadas y peligrosas para medir una distancia al
techo o hasta la terraza de un edificio de varios pisos
Contar con la ayuda de otra persona para sostener el otro extremo de una cinta
métrica
Efectuar anotaciones y cálculos
Si existe una línea de visión hasta nuestro objetivo y este se encuentra dentro del rango de
alcance del aparato, siempre podremos saber exactamente a qué distancia se encuentra.
Incluso podemos medir el ancho o la altura de un edificio desde la vereda de enfrente o desde
una distancia razonable.
Partes que componen un Distanciómetro a Láser
Con un diseño muy similar a un teléfono celular o una calculadora de bolsillo, los medidores
de distancia a láser presentan un aspecto que varía según el fabricante, pero que en general
contiene los componentes que se muestran en la siguiente figura.
Partes de Medidor de Distancia Láser
La mayoría de los modelos también incorporan otros elementos en los laterales del dispositivo,
tales como un nivel de burbuja, otro botón para medición, una correa de sujeción y una rosca
para facilitar el montaje del aparato en un trípode.
Dependiendo del fabricante y del modelo, los medidores de distancia a láser pueden funcionar
con pilas comunes de tipo AAA, con baterías de 9 V o con baterías de litio, donde en cada
caso se obtiene una autonomía creciente. Es decir, mientras un juego de dos pilas AAA puede
asegurar unas 3000 mediciones, las baterías de 9 V superan las 5000 y las baterías de litio,
recargables mediante conexión micro-USB, garantizan unas 25.000 mediciones por carga.
Muchos medidores también incluyen protección contra el polvo, el agua y el barro, de manera
que pueden usarse sin inconvenientes en condiciones climáticas o de trabajo adversas.
Tipos de mediciones
Todos los medidores de distancia a láser ofrecen al menos la medición directa de longitudes.
Los de gama media y alta incorporan también la medición indirecta de longitudes y alturas.
Veamos brevemente en qué consiste cada una de dichas mediciones.
1) Medición directa de longitudes
Se trata simplemente de colocar el dispositivo en un extremo del objeto a medir y apuntar el
rayo láser hacia el otro extremo de ese objeto. Así, obtendremos instantáneamente la lectura
de la distancia en la pantalla.
¿Cómo usa un Medidor de Distancia Laser?
Como vemos en la figura, podemos medir las dimensiones de una habitación colocando el
medidor en distintas posiciones o también podemos medir la distancia a la que se encuentra
de nosotros un objeto, como un árbol. Es importante, para obtener mediciones precisas, tener
en cuenta la referencia de medición, es decir, desde qué parte del distanciómetro se calcula
la medición: si es desde la base (generalmente, la opción por defecto en la mayoría de los
medidores), desde la parte media (por ejemplo, si usamos un trípode) o desde la parte
superior. Para ello, debemos configurar la función 11 de la Figura 1, cuyo detalle vemos
debajo.
Con estas simples mediciones también podemos obtener las medidas del perímetro (mediante
la función suma de longitudes, tecla 4 de la Figura 1), el área y el volumen (tecla 3) de una
habitación.
2) Medición indirecta de longitudes y alturas
No siempre las mediciones pueden ser tan sencillas como las que acabamos de ver,
especialmente en exteriores. En este caso se emplean medidores que cuentan con la función
de medición indirecta, la cual se basa en mediciones directas como las que acabamos de ver,
pero sometidas a operaciones de triangulación para darnos la magnitud que queremos. La
triangulación aplica el conocido teorema de Pitágoras para un triángulo rectángulo, es decir, el
que contiene un ángulo de 90º, donde “el cuadrado de la hipotenusa es igual a la suma de los
cuadrados de los catetos”.
Para ello, nuevamente dependiendo del modelo, los distanciómetros ofrecen tres
posibilidades, en todas las cuales debe existir un ángulo de 90º entre una de las mediciones y
la distancia a medir. Esto implica que es importante la ubicación del medidor y por ende, la
nuestra (o la del trípode). Veamos cuáles son esas posibilidades:
a) Medición de dos puntos
Medición de dos puntos
Si, por ejemplo, queremos medir la longitud 3 de la casa de la figura de arriba, debemos:
situarnos de pie y alineados con una de las esquinas de la casa
efectuar, sin movernos, dos mediciones: una representada por la línea 1 y otra por la
línea 2 de la figura. La pantalla mostrará la longitud 3.
Si queremos medir la altura 3 de la cada, debemos:
colocar el medidor en el piso
efectuar, sin movernos, dos mediciones: una representada por la línea 1 y otra por la
línea 2 de la figura. La pantalla mostrará la altura 3.
b) Medición de tres puntos
Medición de tres puntos
Esta posibilidad brinda mediciones de mayor precisión.
Si queremos medir la longitud 4 de la casa de la figura de arriba, debemos:
situarnos de pie en cualquier parte entre los extremos a medir
efectuar, sin movernos, tres mediciones: una representada por la línea 1, otra por la
línea 2 (perpendicular a la casa) y otra por la línea 3 de la figura. La pantalla mostrará
la longitud 4.
Si queremos medir la altura 4 de la casa de la figura de arriba, debemos proceder de manera
similar a la indicada anteriormente.
c) Medición doble de alturas
Esta posibilidad nos permite efectuar mediciones más complicadas, por ejemplo, la distancia
entre A y B de la figura de abajo.
Para ello, siempre desde un mismo punto, medimos la distancia 1 al punto A, luego la
distancia 2 al punto B y finalmente la distancia perpendicular 3 que nos separa del edificio.
