1.

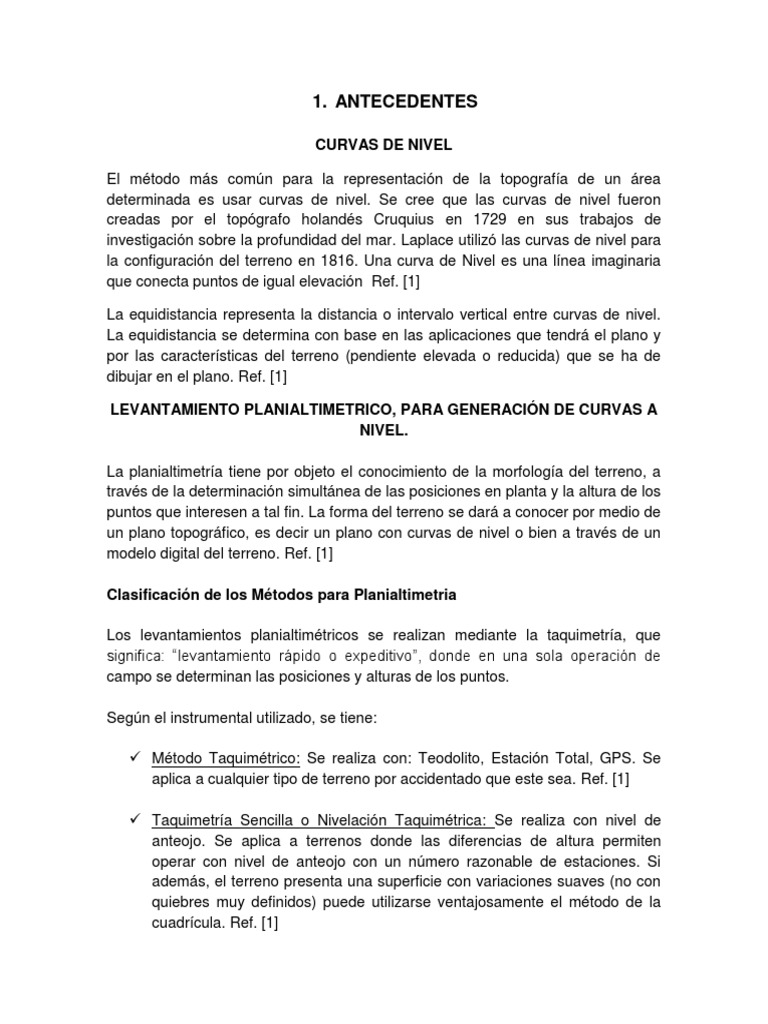

ANTECEDENTES

CURVAS DE NIVEL

El método más común para la representación de la topografía de un área

determinada es usar curvas de nivel. Se cree que las curvas de nivel fueron
creadas por el topógrafo holandés Cruquius en 1729 en sus trabajos de
investigación sobre la profundidad del mar. Laplace utilizó las curvas de nivel para
la configuración del terreno en 1816. Una curva de Nivel es una línea imaginaria
que conecta puntos de igual elevación Ref. [1]

La equidistancia representa la distancia o intervalo vertical entre curvas de nivel.

La equidistancia se determina con base en las aplicaciones que tendrá el plano y
por las características del terreno (pendiente elevada o reducida) que se ha de
dibujar en el plano. Ref. [1]

LEVANTAMIENTO PLANIALTIMETRICO, PARA GENERACIÓN DE CURVAS A

NIVEL.

La planialtimetría tiene por objeto el conocimiento de la morfología del terreno, a

través de la determinación simultánea de las posiciones en planta y la altura de los
puntos que interesen a tal fin. La forma del terreno se dará a conocer por medio de
un plano topográfico, es decir un plano con curvas de nivel o bien a través de un
modelo digital del terreno. Ref. [1]

Clasificación de los Métodos para Planialtimetria

Los levantamientos planialtimétricos se realizan mediante la taquimetría, que

significa: “levantamiento rápido o expeditivo”, donde en una sola operación de
campo se determinan las posiciones y alturas de los puntos.

Según el instrumental utilizado, se tiene:

 Método Taquimétrico: Se realiza con: Teodolito, Estación Total, GPS. Se

aplica a cualquier tipo de terreno por accidentado que este sea. Ref. [1]

 Taquimetría Sencilla o Nivelación Taquimétrica: Se realiza con nivel de

anteojo. Se aplica a terrenos donde las diferencias de altura permiten
operar con nivel de anteojo con un número razonable de estaciones. Si
además, el terreno presenta una superficie con variaciones suaves (no con
quiebres muy definidos) puede utilizarse ventajosamente el método de la
cuadrícula. Ref. [1]
El resultado de cualquier tipo de levantamiento planialtimétrico es en definitiva la
posición de los puntos que conforman la superficie del terreno en sus tres
dimensiones. En todos los casos estas posiciones de los puntos puede expresarse
por medio de sus tres coordenadas (X, Y, Z).

Antecedentes teóricos adaptados a la práctica:

Topografía: Ciencia que estudia el conjunto de principios y procedimientos que

tienen por objeto la representación gráfica de una parte de la superficie terrestre
con sus formas y detalles, tanto naturales como artificiales. Cuando la extensión
obliga a tener en cuenta la curvatura de la Tierra. Ref. [2]

Altimetría: Es la parte de la topografía que se encarga de proporcionar los medios

y métodos para encontrar la altura y desnivel de los diferentes puntos que están
sobre la superficie de la tierra. Ref. [3]

Levantamiento altimétrico: Un levantamiento altimétrico es a lo que se llama

nivelación.
Orientación Magnética: Es la técnica de orientación (Ubicación) por medio del
uso de instrumentos que funcionan de forma magnética como son la brújula que
funcionan por el magnetismo natural de los polos terrestres. Ref. [4]

Vértice: Punto en que concurren los lados de un ángulo. Punto en que concurren
tres o más planos. Ref. [4]

Mojones: Construcción realizada en la superficie terrestre a fin de materializar e

indicar la posición de un punto en el terreno, es la unión de dos vértices. Ref. [4]

Altura: la altura de un punto es la distancia vertical que hay desde ese punto
hasta un plano de referencia o comparación a la altura también se le llama
elevación o cota. Ref. [4]

Curva de Nivel: Es una línea imaginaria que conecta puntos de igual elevación,
nos muestra los accidentes topográficos de un terreno en tercera dimensión.

Equidistancia: Distancia o intervalo vertical entre curvas de nivel, se numera una

cantidad de curvas de nivel para que no exista confusión.

Curva de nivel Índice: Es la curva de nivel a la cual se le ha numerado

mostrándose con un tono más oscuro y gruesa

Banco de nivel: Es un punto con elevación conocida con respecto a un plano de

referencia local o general, el cual es de carácter más o menos inamovible, los
bancos de nivel se pueden establecer en banquetas, troncos de árbol, una roca
grande, mojoneras, etc. Los bancos de nivel siempre son los puntos de llegada o
de partida para una nivelación. Ref. [4]

Nivelación: A un levantamiento que sirve para encontrar las elevaciones o

desniveles de los puntos sobre la superficie de la tierra se le llama nivelación.
Ref. [4]

Nivelación diferencial: es aquella que tiene por objeto determinar el desnivel

entre dos o más puntos o encontrar la elevación o cota de un punto a partir de otro
de elevación conocida sin considerar la distancia que los separa.
La nivelación diferencial puede ser simple o compuesta. Ref. [5]

Nivelación diferencial simple: es aquella que ayuda a encontrar el desnivel entre

puntos con una sola puesta de aparato, considerando que el desnivel entre ellos
no sea mayor a la longitud del estadal. Ref. [5]

Perfiles: la finalidad de la nivelación de perfil es proporcionar la información

necesaria para dibujar una gráfica de la elevación del terreno a lo largo de una
línea o ruta propuesta. Un perfil es la intersección gráfica de un plano vertical,
siguiendo la ruta en cuestión, con la superficie terrestre. El perfil es absolutamente
necesario para el trazo de pendientes de carreteas, canales, vías férreas,
drenajes, etc. En la nivelación de perfil es recomendable establecer una serie de
bancos de nivel que pueden ser de mucha utilidad posteriormente, por ejemplo,
cuando se establecen las pendientes para la construcción. Estos puntos de control
deben estar a suficiente distancia del eje del proyecto propuesto para que no se
pierdan durante el proceso constructivo. Ref. [6]

2.2 Errores y Equivocaciones

No existe persona alguna que tenga los sentidos tan desarrollados para medir
cualquier cantidad de forma exacta y tampoco existen instrumentos con los cuales
lograrlos. En consecuencia, todas las mediciones son imperfectas. Un objetivo
muy importante de la topografía es la precisión del trabajo. Ref. [7]

 Fuentes de Error
Existen tres fuentes de error: las personales, las instrumentales y naturales, sin
embargo algunos errores no se ajustan claramente a una sola de estas categorías
y pueden deberse a una combinación de factores. Ref. [7]
o Errores Personales: ocurren debido a que ningún topógrafo tiene
sentidos perfectos de vista y tacto.
o Errores Instrumentales: ocurren porque es imposible fabricar los
instrumentos de forma perfecta y las diferentes partes de éstos no
se pueden ajustar exactamente unas con respecto a las otras.
o Errores Naturales: son ocasionados por temperatura, viento,
humedad, variaciones magnéticas y otras variaciones.

 Errores Sistemáticos y Accidentales

Los errores pueden ser sistemáticos o accidentales.
o Error sistemático o acumulativo: es aquel que permanece igual en
signo y magnitud se las condiciones son constantes.
o Error accidental, compensado o aleatorio: es aquel cuya magnitud
y dirección es sólo un accidente y está fuera del control del
topógrafo. Ref. [7]
Materiales utilizados en la práctica:

Clavos:

Un clavo o puntilla es un objeto delgado y alargado con

punta filosa hecho de un metal duro (por lo general
acero), utilizado para sujetar dos o más objetos. Un clavo
puede ser "clavado" sobre el material a trabajar
utilizando un martillo.

Durante la práctica se utilizaron los clavos para un punto de referencia en el

trompo que se encontraban en los vértices del polígono con el fin de tener un
margen de error bajo o dentro del rango que el mismo se encuentra.

Plomadas:

Una plomada es un peso con forma globular o de pera, que

se suspende de un hilo o alambre y se usa para establecer
una línea vertical. La plomada pesa por lo regular de 6 a 16
oz y cuenta con puntas afiladas remplazables y un gancho en
la parte superior, al que se ata un hilo para colgarla. Ref. [8]

Cinta Métrica:

Una cinta métrica es un instrumento de medida que consiste

en una cinta flexible graduada y se puede enrollar. También
se puede medir líneas y superficies curvas. Las cintas
métricas más usadas son: la de 20m, 25m, 30m, 50m y
100m. Ref. [9]

Este instrumento es utilizado para medir distancias

relativamente largas, pero siempre se tiene que tener
conciencia de la nivelación de la cinta para obtener una
distancia con forme a un Angulo de 90 grados. Ref. [9]
Libreta de campo:

Es la libreta que sirve para anotar todas las medidas,

orientaciones, cambios de niveles y de más datos
topográficos, directamente en el campo. Ref. [10]

Estadal

Una estadía o mira estadimétrica también

llamada estadal es una regla graduada que
permite mediante un nivel topográfico, medir
desniveles, es decir, diferencias de altura. Con
una mira, también se pueden medir distancias
con métodos trigonométricos.
El Estadal consiste de una regla graduada de
4, 5 hasta 9 metros de longitud, este puede
estar fabricado de fibra de vidrio o de aluminio.
El estadal esta graduado en metros,
decímetros, centímetros y milímetros. Ref. [11]

Nivel de mano

Es un goniómetro que se utiliza para medir

ángulos cenitales. Está apropiado para
mediciones rápidas y cómodas de ángulos de
inclinación, permitiendo, la determinación de
alturas por ejemplo de árboles o edificios,
para la determinación de alturas de paredes
e inclinación de perforaciones en canteras,
estudios agrícolas, levantamientos de perfiles longitudinales y transversales para
la reducción de distancias inclinadas, etc. Ref. [12]
El Nivel Automático o Autonivelante:

El nivel óptico consta de un anteojo similar al del

teodolito con un retículo estadimétrico, para
apuntar y un nivel de burbuja muy sensible, que
permita mantener la horizontalidad del eje óptico
del anteojo, ambos están unidos solidariamente de
manera que cuando el nivel está desnivelado, el
eje del anteojo no mantiene una perfecta
horizontalidad, pero al nivelar el nivel también se
horizontaliza el eje óptico. Un nivel topográfico es
un instrumento que tiene como finalidad la de
medir desniveles entre puntos que se hayan a
distintas alturas, aunque también se puede usar para comprobar por ejemplo que
dos puntos se encuentren a la misma altura. Ref. [13]

Teodolito: El teodolito es un instrumento de medición

mecánico-óptico que se utiliza para obtener ángulos
verticales y, en la mayoría de los casos, horizontales,
ámbito en el cual tiene una precisión elevada. Con otras
herramientas auxiliares puede medir distancias y
desniveles. Es portátil y manual; está hecho con fines
topográficos e ingenieriles, sobre todo para las
triangulaciones. Con ayuda de una mira y mediante la
taquimetría, puede medir distancias. Ref. [14]

Trípode:
El trípode o tripié es un aparato de tres patas y
parte superior circular o triangular, que permite
estabilizar un objeto y evitar el movimiento propio
de este. La palabra se deriva de tripous, palabra
griega que significa ‘tres pies’. Ref. [14]
Estacas o trompos

Palo con punta en un extremo para fijar en la

tierra y mide de 30 a 40 cm. La distancia
entre las estacas en una línea dada es
generalmente de 20 m en las tangentes con
pendiente uniforme y a la mitad de la
distancia normal en las curvas horizontales o
verticales.

Jalones:

Sirven para indicar la localización de puntos o la

dirección de líneas, para visar puntos, para marcar
puntos en el terreno y para alinear a los cadeneros
en la dirección correcta.

Tiene de 6 a 10 ft de longitud y se pintan con

bandas alternadas en rojo y blanco, para que se
vean fácilmente. Se fabrican de madera, fibra de
vidrio o metal y se clavan en el terreno a medir.
Los jalones más cómodos al momento de trabajar
son los de acero de forma tubular con secciones, ya
que es fácil de transportar de un trabajo a otro. Ref. [15]
 6. BIBLIOGRAFIA

Ref. [1]: Libro Mc. Cormac, J. (2004) Topografía.

Capitulo No.8. Sección 8-2. No. pág. 132 – Nivelación de Precisión
Ref. [2]: Libro Mc. Cormac, J. (2004) Topografía.
Capitulo No. 1. Sección1-3. No. pág. 4 – Definición de Topografía
Ref. [3] Libro Mc. Cormac, J. (2004) Topografía.
Capitulo No. 3, sección 3-4. No. pág. 31 – Definición Altimetría
Ref. [4] Libro Mc. Cormac, J. (2004) Topografía.
Capitulo No. 6, sección 6-2. No. pág. 91 – Definiciones Básicas
Ref. [5] Libro Mc. Cormac, J. (2004) Topografía.
Capitulo No. 7, sección 7-3. No. pág. 110 – Nivelación Diferencial
Ref. [6] Libro Mc. Cormac, J. (2004) Topografía.
Capitulo No. 8, sección 8-4. No. pág. 137 – Definición Perfiles
Ref. [7]: Libro Mc. Cormac, J. (2004) Topografía.
Capitulo No. 2, Sección 2-4. No. Pág. 15,16. - Errores y equivocaciones
Ref. [8]: Libro Mc. Cormac, J. (2004) Topografía.
Capitulo No. 3, Sección 3-9. No. pág. 38 - Plomadas
Ref. [9]: Libro Mc. Cormac, J. (2004) Topografía.
Capitulo No. 3, Sección 3-9. No. pág. 38 – Cinta métrica
Ref. [10]: Libro Mc. Cormac, J. (2004) Topografía.
Capitulo No. 2, Sección 2-10. No. pág. 21 – Libreta de Campo
Ref. [11] Libro Mc. Cormac, J. (2004) Topografía.
Capitulo No. 3. Sección 3-4 No. pág. 31 - Estadal
Ref. [12] Libro Mc. Cormac, J. (2004) Topografía.
Capitulo No. 3. Sección 3-9 No. pág. 37 – Nivel de mano
Ref. [13] Libro Mc. Cormac, J. (2004) Topografía.
Capitulo No. 6. Sección 6-6. No. pág. – El Nivel
Ref. [14] Libro Mc. Cormac, J. (2004) Topografía.
Capitulo No. 10. Sección 10-11. No. pág. 172 – Teodolito
Ref. [15] Libro Mc. Cormac, J. (2004) Topografía.
Capitulo No. 3, Sección 3-9. No. pág. 38 - Jalones
 5. CONCLUSIONES
1. La práctica realizada que tuvo como objetivo la determinación de curvas de
nivel a través del uso de instrumentos como el teodolito y el nivel de
precisión, nos permite obtener los datos sobre las dimensiones del terreno,
los puntos más altos y bajos del terreno por medio de las lecturas
realizadas hacia estadia, sin embargo, suelen suscitarse errores humanos y
naturales que de alguna manera nos alejan del dato real en el campo.

2. Para la minimización de los errores que se cometen durante la obtención de

los datos en el campo deben tomarse en cuenta ciertos factores, por
ejemplo, evitar fuertes ráfagas de viento y altas ondas de calor, revisar la
estádia, buen estacionamiento de los equipos, entendimiento entre el
equipo de topografía, entre otros, con ello logrando que las lecturas y la
información recabada sea la más precisa y por ende que el funcionamiento
del nivel de precisión se cumpla a cabalidad en dicha práctica de campo.

3. La aplicación en la vida real profesional de la experiencia obtenida en la

práctica realizada es cuando necesitemos realizar levantamientos
planialtimétricos de terrenos con variaciones en el suelo que va desde un
punto bajo hasta el más alto o viceversa, en movimientos de tierra o
rellenos, lotificación de finca matriz con pendientes (positivas y negativas) o
curvaturas.
