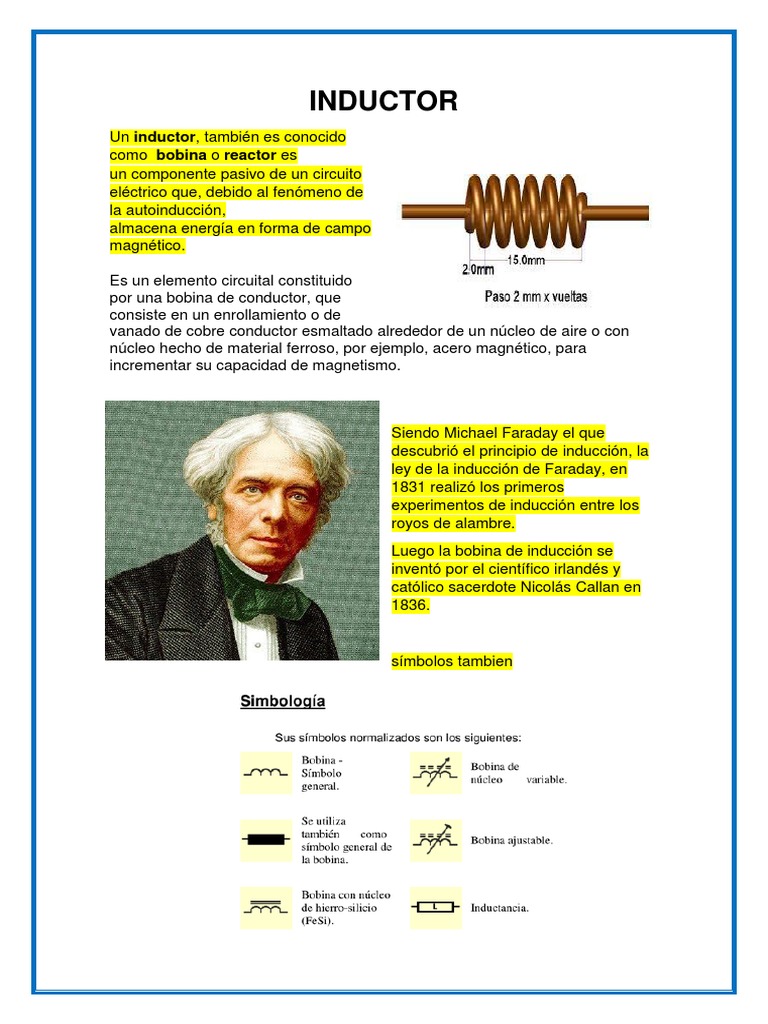

INDUCTOR

Un inductor, también es conocido

como bobina o reactor es
un componente pasivo de un circuito
eléctrico que, debido al fenómeno de
la autoinducción,
almacena energía en forma de campo
magnético.

Es un elemento circuital constituido

por una bobina de conductor, que
consiste en un enrollamiento o de
vanado de cobre conductor esmaltado alrededor de un núcleo de aire o con
núcleo hecho de material ferroso, por ejemplo, acero magnético, para
incrementar su capacidad de magnetismo.

Siendo Michael Faraday el que

descubrió el principio de inducción, la
ley de la inducción de Faraday, en
1831 realizó los primeros
experimentos de inducción entre los
royos de alambre.
Luego la bobina de inducción se
inventó por el científico irlandés y
católico sacerdote Nicolás Callan en
1836.

símbolos tambien
CONSTRUCCIÓN:
Un inductor está constituido normalmente por una bobina de conductor,
típicamente alambre o hilo de cobre esmaltado. Existen inductores con núcleo
de aire o con núcleo hecho de material ferroso (por ejemplo, acero magnético),
para incrementar su capacidad de magnetismo.
El inductor consta de las siguientes partes:

 Devanado inductor: Es el
conjunto de espiras destinado a
producir el flujo magnético, al ser
recorrido por la corriente eléctrica.
 Culata: Es una pieza de
sustancia ferromagnética, no
rodeada por devanados, y
destinada a unir los polos de la
máquina.
 Núcleo: Es la parte del circuito
magnético rodeada por el
devanado inductor.
 Expansión polar: Es la parte de
la pieza polar próxima al inducido
y que bordea al entrehierro.

TIPOS DE INDUCTORES:
ALGUNAS APLICACIONES DE LOS INDUCTORES:

 Filtros de línea telefónica:Cumple

con la función de reducir el ruido
ubicando inductores en los
extremos de los cables de señal y
eliminar las señales de alta
frecuencia de banda ancha.

 Los circuítos de audio:Cumplen con la

función de ampliar o filtrar frecuencias
específicas

Electroválvula
Una bobina de tipo solenoide abre o

cierra mediante atracción magnética

una válvula que controla el paso de

un fluido. Típicamente la válvula se

mantiene cerrada por la acción de

un muelle, al aplicar corriente al

solenoide la abre venciendo la

fuerza del muelle y dejando pasar el

fluido.
Rele / Contactór
Interruptor controlado

eléctricamente. Una bobina por la

que circula una corriente genera un

campo magnético que mueve un

elemento ferromagnético que a su

vez abre o cierra un interruptor

eléctrico. Relés y contactores están

presentes en todos los

automatismos eléctricos.

Motor eléctrico / Generador

Mediante campos magnéticos generados por

bobinas se transforma energía eléctrica en

movimiento rotatorio de un eje. Y a la inversa,

el movimiento rotatorio de un eje genera

energía eléctrica en las bobinas al hacer pasar

un campo magnético a través de las mismas.

Motor lineal
Bajo el mismo principio de funcionamiento que

un motor convencional generan un movimiento

lineal mediante el campo magnético producido

por bobinas colocadas linealmente.

Interruptor Diferencial
Dos bobinas colocadas en serie producen

un campo magnético opuesto, si la

corriente que circula por las bobinas no

es igual (lo cual detecta una fuga de

corriente en el circuito) las fuerzas se

descompensan y se abre el interruptor.

Sensor inductivo
Una bobina detecta el paso de un elemento

ferromagnético por sus proximidades generando

una tensión eléctrica en sus extremos. Muy usados

en automóvil y todo tipo de maquinaria ya que al

no tener partes móviles nos sufren desgaste.

Freno eléctrico
En su construcción, se emplean unas bobinas

que se instalan entre dos discos solidarios con

el eje de la transmisión del vehículo, Estas

bobinas crean un campo magnético fijo, y es

el movimiento de los rotores, lo que produce

la variación de velocidad, ya que a mayor

velocidad de giro, mayor es la fuerza de

frenado generada por el campo

electromagnético que atraviesa los discos

rotores. Utilizado en camiones, autobuses, o trenes.

Embrague magnético
El campo magnético generado al aplicar

corriente a una bobina atrae al rotor contra el

embragué.

Balasto (reactancia)
Bobina que se encarga

de mantener un flujo

de corriente estable en

lámparasfluorescentes

y similares.

Transformador eléctrico
Lo forman dos bobinas que comparten circuito magnético. Al aplicar tensión eléctrica

alterna a la primera bobina por ella

circulará una corriente que generará un

campo magnético que a su vez

generará otra tensión en la segunda

bobina. Variando la relación del

número de vueltas de hilo de las dos

bobinas se consigue que la tensión en

la segunda bobina sea una fracción de

la tensión de la primera.
Bobina de ignición
Formado por dos bobinas, su función es muy similar al de un transformador. Es el

elemento encargado de generar la alta tensión, con la cual se va a alimentar a la bujía en

motores de combustión.

Timbre
Una bobina por la que circula una

corriente alterna hace moverse

alternativamente a un lado y a otro

gracias al campo magnético

generado una paleta que golpea una

campana.
Falta la parte matemática, pero tengo sueño ya no doy tengo que pensar
jajajaja

Un alambre puede enrollarse para formar una bobina o de vanado de múltiples

vueltas o espiras, si se le conecta con la fuente de corriente se determina que
el voltaje a travez de la bobina es proporcional a la rapidez de cambio de la
corriente y es igual a i=i(t) que es la que circula en el inductor. Esta relación
proporcional puede expresarse por

𝑑𝑖
𝑉𝐿 = 𝐿
𝑑𝑡

donde L es la constante de proporcionalidad llamada inductancia o

autoinductancia y se mide en henrys (H).

Un inductor se define como un elemento de dos terminales formados por un

embobinado de N vueltas, que introduce inductancia de un circuito eléctrico. La
inductancia se define como la propiedad de un dispositivo eléctrico que hace
con el paso de un acorriente variable, con el tiempo produce un voltaje a travez
del mismo.

Un inductor ideal es una bobina con alambres sin resistencia. Cuando existe
corriente en el alambre y en la bobina produce un voltaje cero a través de ella.
 1𝑣
1𝐻 = = 1Ω − 𝑆
1𝐴
𝑆

Energía almacenada
La bobina almacena energía en forma de campo magnético cuando aumenta la
intensidad de corriente, devolviéndola cuando ésta disminuye.
Matemáticamente se puede demostrar que la energía “U” almacenada por una
bobina con inductancia L, que es recorrida por una corriente de intensidad
viene dada por:
1
Ս= 2 𝐿𝑖 2
Siendo la intensidad de la corriente eléctrica
1 𝑡
i(t)=i(0) + 𝐿 ∫0 𝑣(𝑡)𝑑𝑡

INDUCTORES EN SERIE:

INDUCTORES EN PARALELO:
