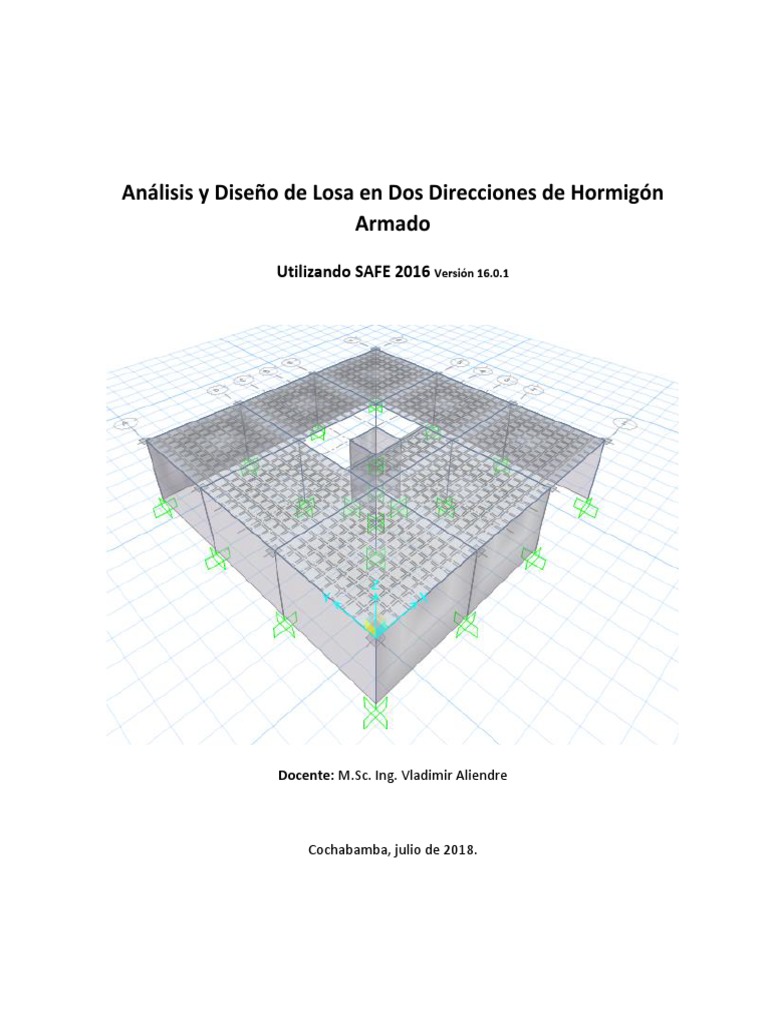

Análisis y Diseño de Losa en Dos Direcciones de Hormigón

Armado
Utilizando SAFE 2016 Versión 16.0.1

Docente: [Link]. Ing. Vladimir Aliendre

Cochabamba, julio de 2018.

ETABS 2016 Ejemplo Tutorial

Tabla de contenido

Objetivo...............................................................................................................................................................3
Problema .............................................................................................................................................................3
Paso a Paso .........................................................................................................................................................4
1. Exportar desde el Etabs ..........................................................................................................................4
2. Importar en el Safe .................................................................................................................................6
3. Asignar “Strips” .......................................................................................................................................8
4. Análisis de la corrida ............................................................................................................................ 14
5. Asignar en Etabs los elementos de losa y vigas de fundación. .......................................................... 23
6. Exportar el archivo desde el Etabs ..................................................................................................... 33
7. Importar en el Safe .............................................................................................................................. 35
8. Habilitar el “Extrude” para ver en volumen el modelo ...................................................................... 36
9. Suelo ..................................................................................................................................................... 42
10. Restricciones para la losa ................................................................................................................ 44
11. Correr análisis y ver resultados ....................................................................................................... 46
12. Verificar a punzonamiento .............................................................................................................. 49
13. Ver los esfuerzos en las loas y vigas ................................................................................................ 52
14. Diseño de los elementos ................................................................................................................. 54
SAFE 2016 Ejemplo Tutorial

Objetivo
Explicar y realizar paso a paso el modelado, análisis y diseño de una losa de la planta
baja y losa con vigas de fundacion del edificio de 12 niveles hormigón armado.

Problema
Llevar a cabo el análisis y diseño de la losa de hormigón armado que se describe a
continuación utilizando el programa Safe2016, usando la norma ASCE 7 - 16.

Diseño y Análisis Losas en Dos Direcciones 3

SAFE 2016 Ejemplo Tutorial

Paso a Paso
1. Exportar desde el Etabs

Paso 1-1: Exportar la losa desde el Etabs

Una vez analizado en el Etabs exportamos File >> Export >> Story as SAFE V12.f2k File…en la ventana
emergente “Options for export to Safe” y presione en “Select Loas Cases” y seleccione las cargas, como se
muestra a continuación.

Diseño y Análisis Losas en Dos Direcciones 4

SAFE 2016 Ejemplo Tutorial

Diseño y Análisis Losas en Dos Direcciones 5

SAFE 2016 Ejemplo Tutorial

2. Importar en el Safe

Paso 2-1: Importar en el Safe

Ya dentro del programa nos dirigimos a File >> Import >> SAFE.F2K File… y en ventana emergente busque el
archivo exportado desde en Etabs.

Diseño y Análisis Losas en Dos Direcciones 6

SAFE 2016 Ejemplo Tutorial

Paso 2-2: Guardar el proyecto

Ya dentro del programa nos dirigimos a File >> Save AS… y en ventana emergente asigne un nombre y
presione Guardar.

Diseño y Análisis Losas en Dos Direcciones 7

SAFE 2016 Ejemplo Tutorial

3. Asignar “Strips”

Paso 3-1: Ver el encasetonado

Modificar la vista de las losas para ver los casetones, seleccionamos Set Display Options >> Area Objects >>
Slab Internal Ribs como se muestra en las figuras.

Paso 3-2: Asignar Strips

Para asignar los “Strips” diríjase a Draw >> Design Strips como se muestra en la figura.

Diseño y Análisis Losas en Dos Direcciones 8

SAFE 2016 Ejemplo Tutorial

Para dibujar en el sentido X seleccionamos en la ventana emergente “Draw Design Strip” en “Strip Layer”
“A” y en las dimensiones ponemos 0.30m

Para dibujar correctamentela tira “Strips” nos acercamos y seleccionamos el medio del nervio y dibujamos
en sentido X

Diseño y Análisis Losas en Dos Direcciones 9

SAFE 2016 Ejemplo Tutorial

Paso 3-3: Replicar el “Strips”

Luego de dibujar de clic en “Select Object” y seleccione manualmente la tira, diríjase a Edit >> Replicate y en
la ventana emergente modificamos cuantas veces se debe repetir.

Diseño y Análisis Losas en Dos Direcciones 10

SAFE 2016 Ejemplo Tutorial

Paso 3-4: Ver la área de influencia que tiene una tira “Strips”
De clic sobre el botón “Set Display Options”, luego en Set Display Options >> Design Strip Objects >> Show
Width como se muestra en las figuras.

Paso 3-5: Eliminar los “Strips” que estén sobre las vigas
Dirijase a Select >> Properties >> Beam Properties como se muestra a continuación y elimine las tiras “Strips”.

Diseño y Análisis Losas en Dos Direcciones 11

SAFE 2016 Ejemplo Tutorial

Luego de clic derecho sobre la pantalla y seleccione “Make Selected Objects Invisible”, y se ocultaran las
vigas y podrá eliminar los Strips.

Nota: Realizar el mismo procedimiento para dibujar las tiras “Strips” en dirección Y, cambie para la dirección
Y en “Strip Layer” a “B” y de la misma manera elimine los “Strips” que están sobre las vigas

Diseño y Análisis Losas en Dos Direcciones 12

SAFE 2016 Ejemplo Tutorial

Paso 3-6: Modificar las tiras “Strips” para el vacío de la escalera

Debe seleccionar manualmente las tiras luego eliminarlos, y dibujar nuevamente las tiras faltantes y
replicarlos siga los pasos 3-3 y 3-4.
También deberá eliminar la losa de la escalera lo que se encuentra marcado por que no es parte de la losa en
dos direcciones.

Diseño y Análisis Losas en Dos Direcciones 13

SAFE 2016 Ejemplo Tutorial

4. Análisis de la corrida

Paso 4-1: Analisis de la losa

Para realizar la corrida nos dirigimos a Run >> Run Analysis & Design como se muestra a continuación.

Automáticamente nos mostrar los desplazamientos de la losa.

Diseño y Análisis Losas en Dos Direcciones 14

SAFE 2016 Ejemplo Tutorial

Ver las fuerzas en las losas diríjase a “Show Slab Stresses” en M11

Diseño y Análisis Losas en Dos Direcciones 15

SAFE 2016 Ejemplo Tutorial

Ver las fuerzas en las losas diríjase a “Show Slab Stresses” en M22

Paso 4-2: Cambiar las unidades a kg, cm, C.

Para cambiar las unidades nos dirigimos a “Units” y en la ventana emergente de clic en “Consistent Units”,
cambie las unidades a kgf, cm, C

Diseño y Análisis Losas en Dos Direcciones 16

SAFE 2016 Ejemplo Tutorial

También modificar en Units >> Section Dimensions >> Rebar Area/Length en los decimales “Decimal Places”
cambie a 2.

Diseño y Análisis Losas en Dos Direcciones 17

SAFE 2016 Ejemplo Tutorial

Paso 4-3: Fuerzas en vigas

Para ver las fuerzas en las vigas seleccione “Show Beam Forces” y modifique como se ve en la figura.

Para ver las fuerzas en las tiras seleccione “Show Strip Forces” y modifique como se ve en la figura.

Diseño y Análisis Losas en Dos Direcciones 18

SAFE 2016 Ejemplo Tutorial

Paso 4-4: Diseño de la losa

Para ver el área de acero que requiere una tira nos dirigimos a “Show Slab Design” y vemos dirección por
dirección ya sea el refuerzo de arriba “Top” o refuerzo de abajo “Bottom” como se muestra a continuación.

Refuerzo de arriba en dirección X:

Diseño y Análisis Losas en Dos Direcciones 19

SAFE 2016 Ejemplo Tutorial

Refuerzo de abajo en dirección X:

Refuerzo de arriba en dirección Y:

Diseño y Análisis Losas en Dos Direcciones 20

SAFE 2016 Ejemplo Tutorial

Refuerzo de abajo en dirección Y:

Diseño y Análisis Losas en Dos Direcciones 21

SAFE 2016 Ejemplo Tutorial

Análisis y Diseño de Losa en con Vigas de Fundación de

Hormigón Armado
Utilizando SAFE 2016 Versión 16.0.1

Diseño y Análisis Losas en Dos Direcciones 22

SAFE 2016 Ejemplo Tutorial

5. Asignar en Etabs los elementos de losa y vigas de fundación.

Paso 5-1: Definir una nueva sección pórtico (Frame) y especificar propiedades para vigas de fundación
Diríjase a Define >> Frame Sections, y seleccione el botón “Add new property” (Agregar nueva propiedad)
del segundo menú abierto. Seleccione en el tipo de formas utilizadas con frecuencia, la figura de sección
rectangular. Ingrese las propiedades de la sección viga como se muestra en la última figura.

Diseño y Análisis Losas en Dos Direcciones 23

SAFE 2016 Ejemplo Tutorial

Diseño y Análisis Losas en Dos Direcciones 24

SAFE 2016 Ejemplo Tutorial

Cambie el color de las vigas de fundacion.

Paso 5-2: Especificar la información de las barras de refuerzo para vigas

De clic sobre “Modify/Show Rebar…” (Modificar/Mostrar Barras de refuerzo…) y especificar la información

para las barras de refuerzo como se muestra en la figura.

Diseño y Análisis Losas en Dos Direcciones 25

SAFE 2016 Ejemplo Tutorial

Diseño y Análisis Losas en Dos Direcciones 26

SAFE 2016 Ejemplo Tutorial

Crear el elemento para la fosa de ascensor VF40x130

Diseño y Análisis Losas en Dos Direcciones 27

SAFE 2016 Ejemplo Tutorial

Paso 5-3: Definir las propiedades de sección para Losas.

Diríjase a Define >> Section Properties >> Slab Sections…, seleccione “slab 1”, de clic sobre “Modify/Show
Section” y especifique las propiedades de la sección losa en dos direcciones, como se muestra a continuación.

Diseño y Análisis Losas en Dos Direcciones 28

SAFE 2016 Ejemplo Tutorial

Paso 5-4: Dibujar los elementos losa

Para dibujar la losa primeramente cambie la vista en planta seleccionando en “Set Plan View” y elija el
semisótano, como se muestra a continuación.
Seleccionar “Draw Rectangular Floor/Wall” y dibujar seleccione dos puntos externos.

Diseño y Análisis Losas en Dos Direcciones 29

SAFE 2016 Ejemplo Tutorial

Paso 5-5: Expandir la losa

Seleccione la losa para expandir de clic en Edit >> Edit Shells >> Expand/Shrink Shells en la ventana edite la
distancia a expandir 1.10 m, como se muestra a continuación.

Paso 5-6: Dibujar los elementos viga

Para dibujar las vigas de clic en “Draw Beam/Column/Brace” y dibuje las viga del extremo de la losa
expandida.

Diseño y Análisis Losas en Dos Direcciones 30

SAFE 2016 Ejemplo Tutorial

Paso 5-7: Replicar vigas

Seleccione la viga para replicar, de clic en Edit >> Replicate y en la ventana ponga la distancia y el número de
veces a replicarse. Repita en mismo procedimiento para el eje Y.

Dibujar la VF40x130 dibujar la viga para la fosa del ascensor, repita el procedimiento del paso 5-6.

Diseño y Análisis Losas en Dos Direcciones 31

SAFE 2016 Ejemplo Tutorial

Dibujar el vacío del ascensor con “Property” “Opening”, repita el mismo procedimiento que el paso 5-4

Diseño y Análisis Losas en Dos Direcciones 32

SAFE 2016 Ejemplo Tutorial

6. Exportar el archivo desde el Etabs

Paso 6-1: Exportar la losa y vigas de fundacion desde el Etabs

Una vez analizado en el Etabs exportamos File >> Export >> Story as SAFE V12.f2k File…en la ventana
emergente “Options for export to Safe” y presione en “Select Loas Cases” y seleccione las cargas, como se
muestra a continuación.

Diseño y Análisis Losas en Dos Direcciones 33

SAFE 2016 Ejemplo Tutorial

Nombrar el archivo para que luego sea importado en el Safe.

Diseño y Análisis Losas en Dos Direcciones 34

SAFE 2016 Ejemplo Tutorial

7. Importar en el Safe

Paso 7-1: Importar en el Safe

Ya dentro del programa nos dirigimos a File >> Import >> SAFE.F2K File… y en ventana emergente busque el
archivo .F2K y de clic en abrir.

Nota: Guarde el proyecto siga el procedimiento del paso 2-2

Diseño y Análisis Losas en Dos Direcciones 35

SAFE 2016 Ejemplo Tutorial

8. Habilitar el “Extrude” para ver en volumen el modelo

Paso 8-1: Exportar debe el Etabs

Modificar la vista de los elementos para ver al ancho de vigas, por lo tanto seleccionamos Set Display Options
>> Options >> Extrude View como se muestra en las figuras.

Diseño y Análisis Losas en Dos Direcciones 36

SAFE 2016 Ejemplo Tutorial

Paso 8-2: Corregir los elementos

Diríjase a Select >> Properties >> Beam Properties y seleccione todas las vigas.

Diseño y Análisis Losas en Dos Direcciones 37

SAFE 2016 Ejemplo Tutorial

Paso 8-3: Asignar las vigas

Luego diríjase a Assign >>Beam Data Properties y asigne la viga “VT220x100x120” como se muestra a
continuación.

Luego seleccione manualmente las vigas de la fosa del ascensor y de clic en Assign >>Beam Data Properties
y asigne la viga “VF40x130”

Diseño y Análisis Losas en Dos Direcciones 38

SAFE 2016 Ejemplo Tutorial

Paso 8-4: Corregimos las propiedades de la losa y vigas

Una vez importado el archivo .F2K se observa algunas modificaciones por lo tanto hay que hacer
manualmente las correcciones. Primeramente cambiamos las unidades del programa a kgf, cm, C
seleccionamos “Units”

Para ver las características de los elementos vigas dirijase a Define >> Slab properties y en la ventana
emergente seleccione “LF60” y presione “Modify/Show Property”, modifique como se muestra a
contiuacion.

Diseño y Análisis Losas en Dos Direcciones 39

SAFE 2016 Ejemplo Tutorial

Dela misma manera corrija los las vigas.

Diseño y Análisis Losas en Dos Direcciones 40

SAFE 2016 Ejemplo Tutorial

Diseño y Análisis Losas en Dos Direcciones 41

SAFE 2016 Ejemplo Tutorial

9. Suelo

Módulo de reacción del suelo (Conocido también como coeficiente de Balasto o Modulo deWinkler).

Paso 9-1: Definir la resistencia del suelo

Para definir la resistencia del suelo diríjase a Define >> Soil Subgrade en la ventana emergente “Soil Subgrade
Properties” y presione en “Modify/Show Property” luego cambie el valor de la coeficiente de balasto, como
se muestra a continuación.

Diseño y Análisis Losas en Dos Direcciones 42

SAFE 2016 Ejemplo Tutorial

Paso 9-2: Asignar Kv

Seleccione la losa y diríjase Assign >> Suport data >> Soil Properiesen la ventana emergente “Soil Subgrade
Properties” seleccione “SOIL1” luego presione “OK”

Diseño y Análisis Losas en Dos Direcciones 43

SAFE 2016 Ejemplo Tutorial

10. Restricciones para la losa

Paso 10-1: Restricciones para desplazamientos en la losa

Seleccionamos las cuatro esquinas de la losa y nos dirigimos a Assign >> Suport Data >> Point Restraints, en
la ventana seleccione las traslación en X – Y, como se muestra a continuación.

Cambiamos de vista para ver propiedades de las vigas.

Diseño y Análisis Losas en Dos Direcciones 44

SAFE 2016 Ejemplo Tutorial

Paso 10-2: Crear la combinación para verificar el suelo

Para verificar la resistencia admisible del suelo se debe crear una combinación “D+0.5L” dirijae a Define >>
Load Combination en la ventana emergente crear la combinación.

Diseño y Análisis Losas en Dos Direcciones 45

SAFE 2016 Ejemplo Tutorial

11. Correr análisis y ver resultados

Paso 11-1: Empezar el análisis.

Diríjase a Run>> Run Analysis & Design una vez corrido el programa se mostrara la deformación.

Paso 11-2: Verificar deformaciones

Cuando el programa este corrido vea las deformaciones en Display >> Show Deformed Shape y en la ventana
emergente “Deformed Shape” cambie en Load Combination >> Envolvente y de clic en “Apply”.

Diseño y Análisis Losas en Dos Direcciones 46

SAFE 2016 Ejemplo Tutorial

Paso 11-3: Verificar reacciones del suelo

Cambie las unidades a kgf, cm, C. siga el paso, seguidamente presione en Display >> Show Reaction Forces
en la ventana emergente “Reactions” seleccione la combinación D+0.5L y selecciones “Soil Pressures”.

Diseño y Análisis Losas en Dos Direcciones 47

SAFE 2016 Ejemplo Tutorial

Para ver los esfuerzos de los elementos cambiamos las unidades a Ton, m y modifique los decimales a 2 para
visualizar mejor los resultados.

Diseño y Análisis Losas en Dos Direcciones 48

SAFE 2016 Ejemplo Tutorial

12. Verificar a punzonamiento

Paso 12-1: Guardar con otro nombre el modelo para verificar el punzonaiento
Guardar el modelo con otro nombre por que deberá cambiar el espesor 1.20 m diríjase a File >> Save As en
la ventana emergente asigne un nombre y presione en “Guardar”.

Paso 12-2: Eliminar las vigas

Seleccione las todas las vigas y borrelas, de clic a Select >> Select >> Properties >> Beam Properties

Diseño y Análisis Losas en Dos Direcciones 49

SAFE 2016 Ejemplo Tutorial

Paso 12-3: Modificar la losa

Para modificar la losa diríjase a Define >> Slab Properties >> Slab Properties en la ventana emergente
presione en “Modify/Show Property”, cambie el nombre y espesor de la losa, como se muestra a
continuación.

Hacer correr el modelo y cambiar las unidades a kgf, cm

Diseño y Análisis Losas en Dos Direcciones 50

SAFE 2016 Ejemplo Tutorial

Paso 12-4: Análisis para el punzonamiento

Para realizar la corrida nos dirigimos a Run >> Run Analysis & Design como se muestra a continuación.

Diseño y Análisis Losas en Dos Direcciones 51

SAFE 2016 Ejemplo Tutorial

13. Ver los esfuerzos en las loas y vigas

Paso 13-1: Fuerzas en vigas

Del anterior modelo, para ver el análisis de vigas seleccionamos Display >> Show Beam Forces/Stresses en
la ventana emergente “Beam Forces/Stresses” y seleccione la combinación, como se muestra a continuación.
Momento mayor según la envolvente.

Fuerzas de corte mayor según la envolvente.

Diseño y Análisis Losas en Dos Direcciones 52

SAFE 2016 Ejemplo Tutorial

Paso 13-2: Fuerzas en losas

Para ver el análisis de losas seleccionamos Display >> Show Slab Forces/Stresses en la ventana emergente
“Slab Forces/Stresses” y seleccione la combinación, como se muestra a continuación.
Momento M11 mayor según la envolvente.

Momento M22 mayor según la envolvente.

Diseño y Análisis Losas en Dos Direcciones 53

SAFE 2016 Ejemplo Tutorial

14. Diseño de los elementos

Paso 14-1: Diseño de la losa

Una vez corrido el programa dirijase a File >> Export >> Story as SAFE V12.f2k File…en la ventana emergente
“Options for export to Safe” y presione en “Select Loas Cases” y seleccione las cargas, como se muestra a
continuación.

Diseño y Análisis Losas en Dos Direcciones 54

SAFE 2016 Ejemplo Tutorial

Diseño y Análisis Losas en Dos Direcciones 55

SAFE 2016 Ejemplo Tutorial

Paso 14-2: Diseño de viga de fundación

Para diseñar la viga ya sea con los esfuerzos o con el área de acero, diríjase a Display >> Show Beam Design
en la ventana “Beam Design” y modifique como se muestra en la siguiente figura.

Diseño y Análisis Losas en Dos Direcciones 56

SAFE 2016 Ejemplo Tutorial

En la figura se puede observar en área en cm2 que necesita la viga.

De clic derecho sobre cualquier viga para ver sus detalles de diseño.

Diseño y Análisis Losas en Dos Direcciones 57

SAFE 2016 Ejemplo Tutorial

Paso 14-3: Fisuras en la fundación

Por ver las fisuras en la fundación, diríjase a Display >> Show Beam Design en la ventana “Beam Design” y
modifique como se muestra en la siguiente figura.

Diseño y Análisis Losas en Dos Direcciones 58

SAFE 2016 Ejemplo Tutorial

Diseño y Análisis Losas en Dos Direcciones 59
