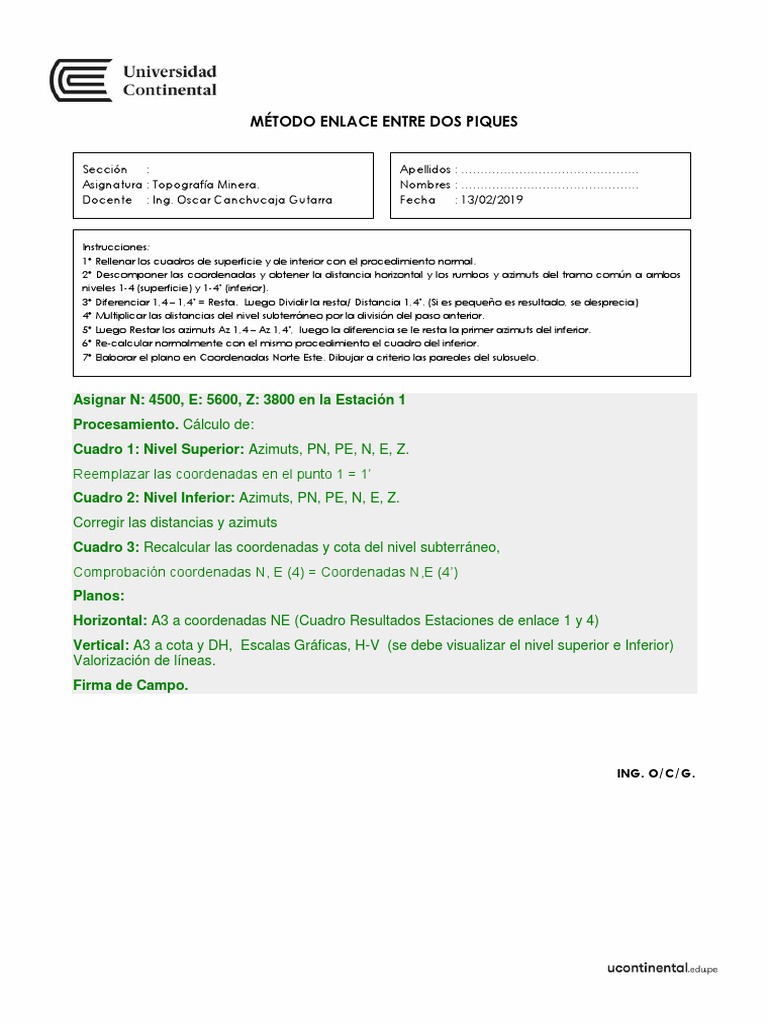

MÉTODO ENLACE ENTRE DOS PIQUES

Sección : Apellidos : ……………………………………….


Asignatura : Topografía Minera. Nombres : ……………………………………….
Docente : Ing. Oscar Canchucaja Gutarra Fecha : 13/02/2019

Instrucciones:
1° Rellenar los cuadros de superficie y de interior con el procedimiento normal.
2° Descomponer las coordenadas y obtener la distancia horizontal y los rumbos y azimuts del tramo común a ambos
niveles 1-4 (superficie) y 1-4’ (inferior).
3° Diferenciar 1,4 – 1,4’ = Resta. Luego Dividir la resta/ Distancia 1,4’. (Si es pequeño es resultado, se desprecia)
4° Multiplicar las distancias del nivel subterráneo por la división del paso anterior.
5° Luego Restar los azimuts Az 1,4 – Az 1,4’, luego la diferencia se le resta la primer azimuts del inferior.
6° Re-calcular normalmente con el mismo procedimiento el cuadro del inferior.
7° Elaborar el plano en Coordenadas Norte Este. Dibujar a criterio las paredes del subsuelo.

Asignar N: 4500, E: 5600, Z: 3800 en la Estación 1


Procesamiento. Cálculo de:
Cuadro 1: Nivel Superior: Azimuts, PN, PE, N, E, Z.
Reemplazar las coordenadas en el punto 1 = 1’
Cuadro 2: Nivel Inferior: Azimuts, PN, PE, N, E, Z.
Corregir las distancias y azimuts
Cuadro 3: Recalcular las coordenadas y cota del nivel subterráneo,
Comprobación coordenadas N, E (4) = Coordenadas N,E (4’)
Planos:
Horizontal: A3 a coordenadas NE (Cuadro Resultados Estaciones de enlace 1 y 4)
Vertical: A3 a cota y DH, Escalas Gráficas, H-V (se debe visualizar el nivel superior e Inferior)
Valorización de líneas.
Firma de Campo.

ING. O/C/G.
