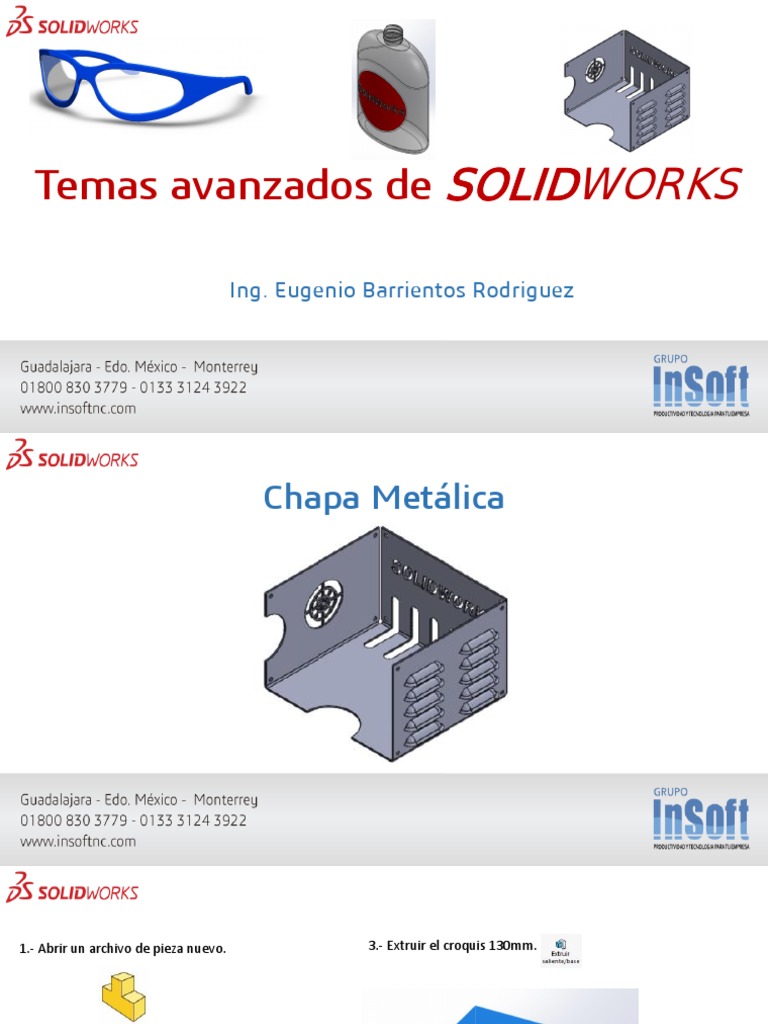

Temas avanzados de SOLIDWORKS

Ing. Eugenio Barrientos Rodriguez

Chapa Metálica
1.- Abrir un archivo de pieza nuevo. 3.- Extruir el croquis 130mm.

2.- Crear el siguiente croquis en el plano de planta.

4.- Aplicar un vaciado con 2mm de espesor de material. 5.- Insertar Rasgaduras de 2mm a las aristas verticales y pliegues
en las aristas de la base con R interior de 2mm.
6.- Desdoblar chapa.
7.- Realizar el siguiente croquis
para corte de la chapa:
8.- Extruir corte y activar opción 9.- Resultado:
de vincular al espesor.
10.- Trazar el croquis aquí indicado
para el respiradero

11.- Insertar operación de respiradero.

12.- El circulo de 60mm sirve como limite,

los círculos servirán como largueros y
las líneas rectas como nervios, ambos
configurados a 2mm
13.- Resultado. 14.- Continua doblando la lamina

(Incluir todos los pliegues)

15.- Resultado. 16.- Abre un croquis en la cara posterior de la parte interna.
(utilizaremos un tamaño de letra de 60 puntos)
17.- Continua con extruir corte y corta 1mm de profundidad.

18.- Abre un archivo de pieza nuevo.

19.- Traza el siguiente croquis en el plano alzado:

20.- Extruye 36mm en plano medio. 22.- Realiza una revolución de saliente base de 90°

21.- Abre un croquis alguna de las caras 23.- Realiza una simetría de operaciones a través del plano alzado.
laterales y convertimos entidades.
24.- Da click en herramienta de conformar chapa. 26.- Continúa a guardar el documento en “Guardar como”
y seleccione en tipo de archivo “Form Tool”.

27.- Automáticamente es direccionado a la carpeta

de “Design Library”, asigne el nombre de Form_Tool
25.- Haz la siguiente selección de caras y da click en aceptar. y oprime “Guardar”.

28.- Cierra el documento sin guardar.

29.- En el panel de tareas ingrese a la pestaña llamada
“Biblioteca de diseño” y seleccione la carpeta de
“Design Library”.

30.- Posiciona la vista de tal forma que pueda ver la

cara interior derecha de la pieza.

31.- Sostenga desde la biblioteca de diseño la pieza

“form_tool” y suéltela sobre la cara indicada.
32.- Del lado izquierdo de la pantalla encontramos
las opciones para colocar en su lugar nuestra
Herramienta de conformar chapa

33.- Cambia a la pestaña de “posición” y ubica la

herramienta conforme al siguiente ejemplo.

34.- Crea una línea constructiva del punto medio

superior hasta el punto medio inferior de la
cara y realiza una simetría de el punto a
través de la línea constructiva.
35.- Da click en matriz lineal de operaciones

36.- Selecciona cualquier línea vertical en dirección 1,

configura una distancia entre instancias de 20mm
y un numero de instancias de 5.

37.- En operaciones y caras para la matriz selecciona

desde el gestor de diseño la operación de
“form_tool”.
Resultado
Botella
1.- Abre un archivo de pieza nuevo. 3.- Entra a herramientas, herramientas de spline, ajustar a spline.
Selecciona la línea y el arco, desactiva la casilla de spline
cerrada y sal del croquis.

4.- abre un croquis nuevo en el plano vista lateral y traza el

siguiente croquis y de igual manera ajusta a spline.
2.- Crear el siguiente croquis en el plano Alzado.

5.- Sal del croquis.

6.- Crea un croquis en el plano alzado y traza una línea 9.- Continua a hacer una operación de barrido haciendo la
vertical desde el origen con una altura de 130mm. siguiente selección.
Resultado
Sal del croquis.
7.- Abre un croquis nuevo en el plano planta y traza la
siguiente elipse.

8.- Las objetos encerrados en rojo indican relaciones

de perforación.
10.- Abre un croquis en la cara superior y traza un circulo 14.- Realiza una extrusión de superficie de 40mm. Hacia enfrente.
de 20mm. en el origen.
11.- Extruye el croquis una distancia de 15mm.

12.- Aplica un redondeo en la base de 8mm.

13.- Inserta un croquis nuevo en el plano alzado y traza la
siguiente geometría.
15.- Ingresa a curva de intersección y selecciona la cara 18.- Realiza una operación de Saliente/Base barrido.
de la botella y la superficie extruida, Oprime aceptar
y sal del croquis 3D.
16.- Oculta la superficie extruida.
17.- Inserta un croquis en el plano de vista lateral traza un
circulo de 1.5mm. De diámetro. Y perfora el centro
con el croquis anterior.
19.- Crea el siguiente croquis en el plano alzado. 20.- Haz clic en el icono de proyectar curva y realice la siguiente
selección.
21.- Repita la operación pasada activando la casilla de
Proyección inversa.
22.- Realiza un curva compuesta que contenga las dos
curvas proyectadas de los pasos anteriores.
23.- en el plano de vista lateral inserta otro croquis y traza de
nuevo un circulo de 1.5mm. De diámetro y perfora el centro
con la curva compuesta.
24.- Realiza una operación de Corte barrido utilizando el circulo
como perfil y la curva compuesta como trayecto.
25.- Crea un croquis en el plano alzado con una línea constructiva
horizontal a 55mm. De la base de la botella y da clic en el
icono de “Texto” y llena los datos de la siguiente forma.
- Curvas: selecciona la línea constructiva.
- Texto: escribe “SolidWorks”.
- Posición del texto: Centrado.
- Desactiva “utilizar fuente del documento”.
- Oprime Fuente. 26.- Sal del croquis y haz clic en Envolver.
- Fuente: SOLIWORKS GDT.
- Estilo de fuente: Normal.
- Altura: Puntos (36). 27.- realiza la siguiente selección:
- oprima Aceptar en la ventana y la palomita en texto de croquis.
28.- Inserta un redondeo de tamaño constante con un
radio de .25mm. Y selecciona la operación de
envolver1. Resultado:
29.- Sostén la línea del tiempo del árbol de operaciones y
retrocede debajo de “superficie extruir1”.
30.- Inserta una operación de vaciado con un espesor principal
de material de 1mm. Y un espesor secundario de 1.5mm.
seleccionando la cara de la tapa de la botella.
Elimina la cara superior en la sección de “caras a eliminar”.
31.- Desplaza tu línea del tiempo hasta el final de las 35.- Haz clic en Hélice y espiral y configura los datos como aparece
operaciones. a continuación .

32.- Crea un croquis en la cara delgada superior de la

botella y haz una equidistancia de 2mm. de el
circulo mayor de esta misma cara.

33.- Haz clic en Superficie plana y oprime aceptar y

oculta la superficie creada

34.- crea de nuevo otro croquis en la misma cara de

el paso anterior y convierte el circulo exterior a
entidades de croquis con convertir entidades.
36.- Desde la biblioteca de diseño inserta el archivo llamado Punto a
“thread.SLDLFP”. perforar
en plano de colocación introduce el plano alzado y oprime
aceptar.

37.- Da clic derecho sobre la operación de biblioteca en el

gestor de diseño y selecciona “disolver operación de
Biblioteca”

38.- Edita el croquis que se extrajo de la operación de biblioteca

y perfora el punto indicado con la parte superior de la Hélice
creada.
39.- Realiza un operación de barrido utilizando el croquis 40.- Entra a la dirección: menú, insertar, cortar, con superficie.
actual como perfil y la hélice como trayecto. Selecciona la superficie plana que ocultamos en el paso 33
y nos aseguramos que la dirección de corte esté indicada
Resultado
hacia arriba.
41.- Aplica un redondeo de .5mm. a las aristas aquí indicadas.
42.- Del lado derecho de la pantalla en el panel de tareas haz clic en
la pestaña de apariencias, escenas y calcomanías. Aplica la
apariencia de vidrio claro sosteniéndola y arrastrándola sobre la
pieza y dando clic en el icono de pieza.
43.- Da clic en la cara indicada aquí y selecciona en la ventana emergente
la flecha de la derecha de el icono de “apariencia” seguido de el icono
de “cara”
44.- En la paleta de colores se encuentra la escala RGB, configura
los valores de la siguiente manera.
R: 255
G: 0
B: 0

En la sección de “geometría seleccionada” ingresa las caras

internas de las letras “O” y “D”
Oprime aceptar.
Resultado
Gracias por su atención!

Ing. Eugenio Barrientos Rodriguez.
