Este documento presenta tres ejemplos de cómo determinar el rumbo y azimut de diferentes casos en un levantamiento planimétrico. En cada ejemplo se da la información inicial sobre las líneas y ángulos medidos, y se resuelve gráficamente usando un transportador para ilustrar la situación descrita y encontrar el rumbo buscado.
Este documento presenta tres ejemplos de cómo determinar el rumbo y azimut de diferentes casos en un levantamiento planimétrico. En cada ejemplo se da la información inicial sobre las líneas y ángulos medidos, y se resuelve gráficamente usando un transportador para ilustrar la situación descrita y encontrar el rumbo buscado.
Este documento presenta tres ejemplos de cómo determinar el rumbo y azimut de diferentes casos en un levantamiento planimétrico. En cada ejemplo se da la información inicial sobre las líneas y ángulos medidos, y se resuelve gráficamente usando un transportador para ilustrar la situación descrita y encontrar el rumbo buscado.

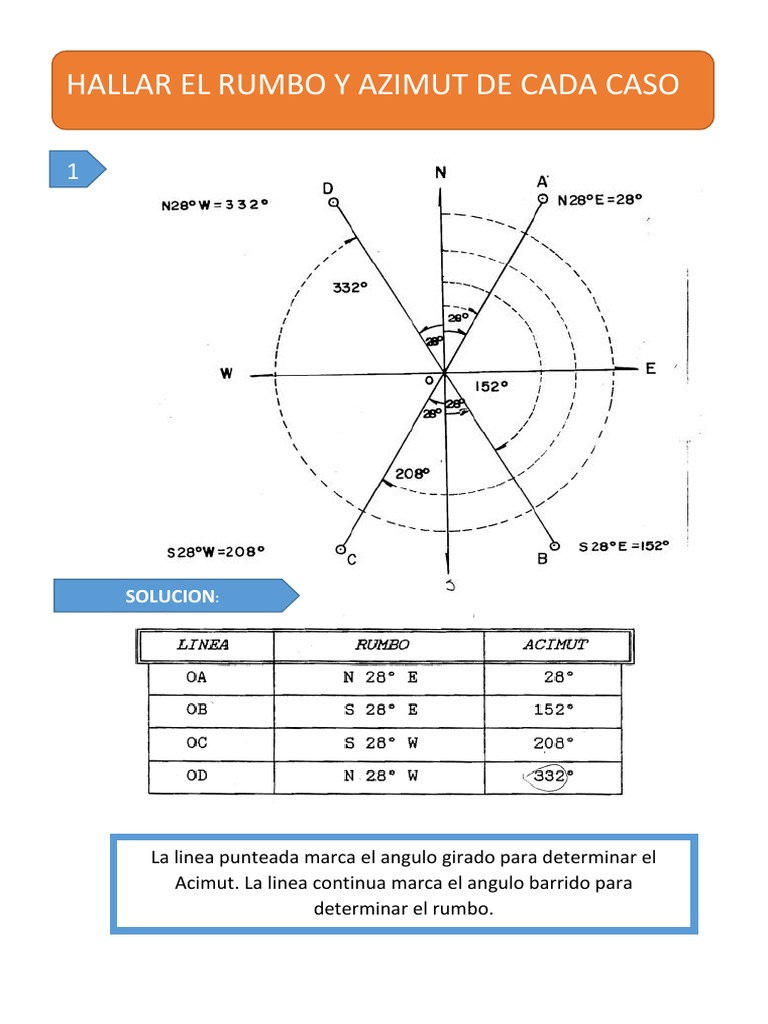

La linea punteada marca el angulo girado para determinar el
Acimut. La linea continua marca el angulo barrido para determinar el rumbo. 2 Al efectuar un levantamiento planimetrico se registra una linea XY de direcci6n norte 60 0 E. Se continua el trabajo a partir del punto Y girando un angulo en el aentido contrario 2 de las manecillas del reloj (angulo a la izquierda) de: 140 0 ; encuentre el rumbo de la linea YZ.
SOLUCION:
Dibujo con transportador que nos reproduzca la situaci6n de campo planteada:
Se traslada el valor del Angulo de la estación X a la estación Y.
3 Resolver el ejemplo anterior si se considera que el Angulo en la estaci6n Y, fue barrido en el sentido de las manecillas del reloj (angulo girado a la derecha de la linea XY= 220 0 ).
SOLUCION:
Angulo N X Y =Angulo X Y S =60 ? = S Y Z = 360 - 60 - 220 =80
Obtenido el Angulo S Y Z = 80 se concluye que la direcci6n de la línea Y Z =S 80 E 4
