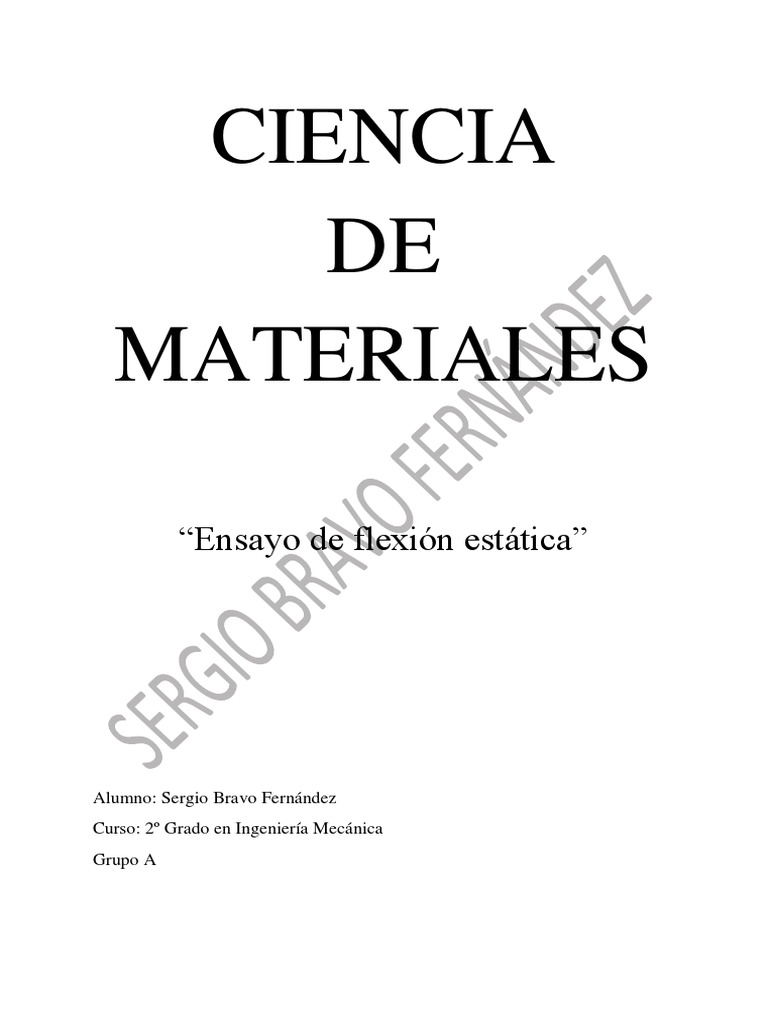

CIENCIA
DE
MATERIALES
“Ensayo de flexión estática”
Alumno: Sergio Bravo Fernández
Curso: 2º Grado en Ingeniería Mecánica
Grupo A
ÍNDICE
Introducción.
Materiales empleados.
Procesos involucrados.
Resultados obtenidos.
Profundización.
INTRODUCCIÓN
El ensayo a la flexión estática es aquel que se realiza para determinar el límite
de resistencia a esfuerzos de flexión de un material.
Las principales características del ensayo a la flexión son:
Para determinar el límite de resistencia de un material a la flexión, se deben
elaborar probetas que tendrán formas rectangulares o cilíndricas.
En la realización del ensayo, la probeta se coloca en la máquina de prueba,
quedando sus extremos libremente apoyados en soportes de acero.
Se aplica un esfuerzo en el centro de la probeta, aumentando este de forma
gradual. El esfuerzo se transmite a la probeta a partir de una punta de acero, y se
aumenta hasta producir la rotura, o hasta que se haga imposible la aplicación de
mayores esfuerzos por el escurrimiento del material.
El principal objetivo es poder caracterizar las propiedades mecánicas de un
metal mediante su comportamiento tensión-deformación.
Hay que destacar también dos parámetros importantes, módulo de elasticidad y
resistencia a la flexión.
MATERIALES EMPLEADOS
Dos probetas de acero, una de ellas cilíndrica y otra de base cuadrada.
Las cuales no se llegarán a utilizar en esta práctica ya que son muy
dúctiles, por lo tanto, deberían ser empleadas en un ensayo de doblado.
Habría que tener en cuenta sus normativas:
UNE-EN 850 / 7430 2016
ASTM E296
ASTM A370
Una probeta de fundición gris-laminar (GJL-250C) [1], con un % de
carbono entre 2’9% y 3’8%.
Hay que tener en cuenta su normativa -> EN 16482-2014
Fundición Laminar Perlítica-Ferrítica -> DIN EN 16482 EN-GJL-250C
(GG-25):
Calidad de dureza media (180-220 HB) aconsejable para usos donde se
requiera un equilibrio entre las características mecánicas y la facilidad de
mecanizado. Y aconsejable para usos donde se requiera una buena
combinación de fuerza y resistencia al desgaste mientras que sigue
teniendo una buena maquinabilidad y un excelente acabado superficial.
Debido a la estructura de grafito que tiene, la absorción de ruido y
vibración junto con la conductividad térmica son excelentes.
Una probeta de madera de abeto.
Hay que tener en cuenta su normativa -> UNE 56537-79
Ladrillo arcilla HD, doble hueco [2].
Hay que tener en cuenta su normativa -> UNE 7060-1953
Ladrillo arcilla refractaria.
Hay que tener en cuenta su normativa -> UNE 7060-1953
Es un material cerámico que posee una serie de características especiales,
lo que permite hacer un gran uso de éste dentro de instalaciones
industriales o en trabajos de estufas domésticas. Las caras de estos
ladrillos son lisas. Esta peculiar característica disminuye la adherencia
con el mortero, logrando la resistencia a altas temperaturas y la abrasión.
Por sus buenas propiedades térmicas este material es considerablemente
costoso.
Máquina universal de tracción, compresión y flexión estática.
Reloj comparador.
Calibre.
PROCESOS INVOLUCRADOS
En esta práctica, se realizarán varios ensayos con las probetas citadas
anteriormente.
Antes de comenzar con la práctica debemos calcular los datos iniciales con
ayuda de un calibre.
Una vez realizado esto se comenzará con el uso de la máquina universal.
Para ello, colocamos la probeta de manera bi-apoyada con la luz (distancia entre
apoyos) adecuada, la cual es dada por la profesora en nuestro caso.
Una vez realizado esto, debemos aproximar la pieza móvil de la máquina con la
que aplicaremos la carga hasta estar en contacto con la probeta.
Para poder calcular la flecha, debemos colocar el reloj comparador de tal
manera que sus dos agujas marquen 0, y el momento en el que se aplica la carga
marque el valor adecuado.
Una vez realizado esto, aplicamos la carga y comenzamos con la toma de datos.
Se realizará este proceso para cada una de las probetas
RESULTADOS OBTENIDOS
Hay que tener en cuenta que la fundición gris-laminar es muy sensible, por lo
que acabó fracturándose, es decir, la flecha no se pudo calcular.
Y también, en cuanto a la madera de abeto, hay que destacar que al ser blanda,
la máquina se clava en ella, por lo que colocaremos tablas de composite arriba y
debajo de la misma.
En este ensayo de flexión se tomarán una serie de medidas iniciales y se
realizarán los siguientes cálculos:
La flecha (f) es la suma de (los mm que marca la aguja pequeña) + (las
divisiones de la aguja grande divididas entre 100)
3·F·L
La σmr = [MPa]
2·B·H2
F·L3
E= [MPa]
48·I·f
B·H3 π·d4
I= -- I= [kg/mm2]
12 64
TABLA FINAL DE DATOS
GJL-250C Madera Ladrillo Ladrillo
arcilla HD arcilla
Fundición de abeto
refractario
Gris-Laminar Doble hueco
Ø (mm) 25 - - -
LP (mm) 150 300 240 220
h (mm) - 25 80 50
B (mm) - 20 105 110
Luz (mm) 120 160 160 160
F (kp) 1300 40 920 500
F (N) 12740 392 9016 4900
f(mm) Roto 10’57 6 6
σmr 747’47 7’52 3’22 4’28
E [MPa] - 121’52 28’62 60’81
PROFUNDIZACIÓN Y REFERENCIAS
[1]:http://www.trexpes.com/archivos/Catalogo%20propiedades%20y%20tolera
ncias.pdf
En este pdf se pueden observar las principales características de la fundición
gris-laminar.
[2]: http://www.ceramicasampedro.com/portfolio_page/hueco-doble-9/
Ladrillo arcilla HD, doble hueco.
Ensayo de flexión estática:
Un ensayo de flexión nos sirve para evaluar el comportamiento esfuerzo-
deformación y la resistencia a la flexión de un material.
Estos ensayos se llevan a cabo cuando el material es demasiado frágil para ser
ensayado por deformación. Se denomina flexión al tipo de deformación que
presenta un elemento estructural alargado en una dirección perpendicular a su
eje longitudinal. El término "alargado" se aplica cuando una dimensión es
preponderante frente a las otras. Un caso típico son las vigas, las que están
diseñas para trabajar, principalmente, por flexión.
El rasgo más destacado es que un objeto sometido a flexión presenta una
superficie de puntos llamada fibra neutra tal que la distancia a lo largo de
cualquier curva contenida en ella no varía con respecto al valor antes de la
deformación.
A diferencia de lo que sucedería en un ensayo de tres puntos, en un ensayo de
cuatro puntos, la zona central de la probeta está sometida a una tensión
uniforme y el momento flector en la parte central es constante.
