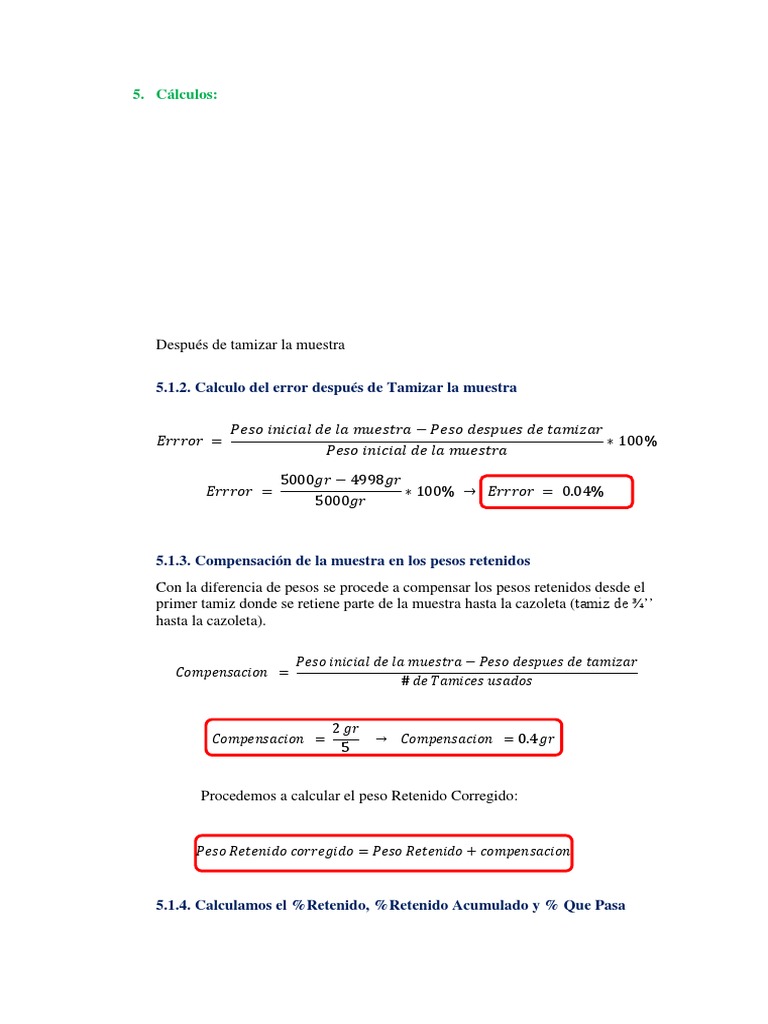

Cálculos:
5000𝑔𝑟 − 4998𝑔𝑟
𝐸𝑟𝑟𝑟𝑜𝑟 = ∗ 100% → 𝐸𝑟𝑟𝑟𝑜𝑟 = 0.04%
5000𝑔𝑟
2 𝑔𝑟
𝐶𝑜𝑚𝑝𝑒𝑛𝑠𝑎𝑐𝑖𝑜𝑛 = → 𝐶𝑜𝑚𝑝𝑒𝑛𝑠𝑎𝑐𝑖𝑜𝑛 = 0.4 𝑔𝑟
5
Selección del tamaño máximo y tamaño máximo nominal del agregado grueso.
TAMAÑO DEL AGREGADO GRUESO Pulgadas (‘’)
Tamaño Máximo 1 ‘’ plg.
Tamaño Máximo Nominal ¾’’ plg.
CURVA GRANULOMETRICA
100.000
90.000
%QUE PASA EL TAMIZ
80.000
70.000 CURVA GRANULOMETRICA
DEL AGREGADO GRUESO
60.000
50.000
40.000
30.000
20.000
10.000
0.000
100.000 10.000 1.000
DIAMETRO DEL TAMIZ ( mm)
Figura: Curva Granulométrica del Agregado Grueso
UNIVERSIDAD NACIONAL HERMILIO VALDIZAN
E.A.P INGENIERIA CIVIL FA CULTA D DE INGENIERIA
CIVIL Y A RQUITECTURA
PESO RETENIDO
TAMIZ N° DIAMETRO (mm)
(gr)
N° 4 4.760 22.97
N° 8 2.380 42.10
N° 16 1.190 180.58
N° 30 0.590 309.82
N° 50 0.297 288.58
N° 100 0.149 98.32
CAZOLETA 0.000 57.86
TOTAL 1000.23
0.61 𝑔𝑟
𝐶𝑜𝑚𝑝𝑒𝑛𝑠𝑎𝑐𝑖𝑜𝑛 = → 𝐶𝑜𝑚𝑝𝑒𝑛𝑠𝑎𝑐𝑖𝑜𝑛 = 0.122 𝑔𝑟
5
Tabla. Resultados del ensayo de Granulometría para cada Tamiz del Agregado Fino
DIAMETRO PESO RETENIDO %RETENIDO % QUE
TAMIZ N° % RETENIDO
(mm) CORREGIDO (gr) ACUMULADO PASA
N° 4 4.760 22.970 0.459 0.459 99.541
N° 8 2.380 42.222 4.218 4.678 95.322
N° 16 1.190 180.702 18.053 22.730 77.270
N° 30 0.590 309.942 30.964 53.695 46.305
N° 50 0.297 288.702 28.842 82.537 17.463
N° 100 0.149 98.442 9.835 92.372 7.628
CAZOLETA 0.000 57.982 5.793 98.165 1.835
TOTAL 1000.962
UNIVERSIDAD NACIONAL HERMILIO VALDIZAN
E.A.P INGENIERIA CIVIL FA CULTA D DE INGENIERIA
CIVIL Y A RQUITECTURA
100.0
CURVA GRANULOMETRICA
90.0
%QUE PASA EL TAMIZ
80.0
70.0
60.0
50.0
40.0
30.0 CURVA GRANULOMETRICA
20.0 AGREGADO FINO
10.0
0.0
10.000 1.000 0.100
DIAMETRO DEL TAMIZ ( mm)
Figura: Curva Granulométrica del Agregado Fino (Arena Fina)
