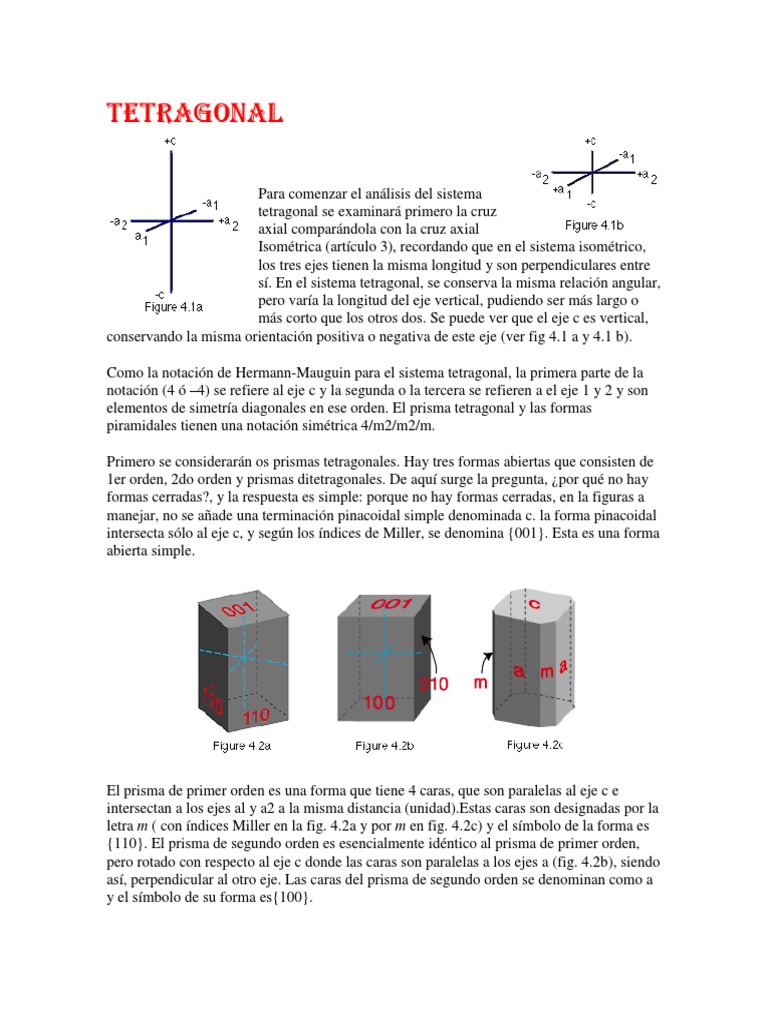

tetragonal

Para comenzar el análisis del sistema

tetragonal se examinará primero la cruz
axial comparándola con la cruz axial
Isométrica (artículo 3), recordando que en el sistema isométrico,
los tres ejes tienen la misma longitud y son perpendiculares entre
sí. En el sistema tetragonal, se conserva la misma relación angular,
pero varía la longitud del eje vertical, pudiendo ser más largo o
más corto que los otros dos. Se puede ver que el eje c es vertical,
conservando la misma orientación positiva o negativa de este eje (ver fig 4.1 a y 4.1 b).

Como la notación de Hermann-Mauguin para el sistema tetragonal, la primera parte de la

notación (4 ó –4) se refiere al eje c y la segunda o la tercera se refieren a el eje 1 y 2 y son
elementos de simetría diagonales en ese orden. El prisma tetragonal y las formas
piramidales tienen una notación simétrica 4/m2/m2/m.

Primero se considerarán os prismas tetragonales. Hay tres formas abiertas que consisten de
1er orden, 2do orden y prismas ditetragonales. De aquí surge la pregunta, ¿por qué no hay
formas cerradas?, y la respuesta es simple: porque no hay formas cerradas, en la figuras a
manejar, no se añade una terminación pinacoidal simple denominada c. la forma pinacoidal
intersecta sólo al eje c, y según los índices de Miller, se denomina {001}. Esta es una forma
abierta simple.

El prisma de primer orden es una forma que tiene 4 caras, que son paralelas al eje c e
intersectan a los ejes al y a2 a la misma distancia (unidad).Estas caras son designadas por la
letra m ( con índices Miller en la fig. 4.2a y por m en fig. 4.2c) y el símbolo de la forma es
{110}. El prisma de segundo orden es esencialmente idéntico al prisma de primer orden,
pero rotado con respecto al eje c donde las caras son paralelas a los ejes a (fig. 4.2b), siendo
así, perpendicular al otro eje. Las caras del prisma de segundo orden se denominan como a
y el símbolo de su forma es{100}.
Es claro que las caras de ambos prismas son idénticas, y su designación de la letra sólo
depende de cómo ellos se orientan a los dos ejes a. Cuando esas formas
están combinadas (fig. 4.2c), entonces se pueden observar rápidamente
sus relaciones una a una. Si cada forma está igualmente desarrollada el
resultado es un prisma de ocho lados. En esta instancia se debe recordar
que la forma aparente de prisma de ocho lados es la combinación de dos
formas distintas. La tercera forma del prisma es el prisma ditetragonal
(fig. 4.3, la forma común es {210}). Esta puede ser fácilmente
confundible con la forma combinada del prisma de primer y segundo
orden, sobre todo si están igualmente desarrollada. Pero vale la pena
hacer una comparación de la orientación del prisma ditetragonal en los ejes a en relación a
las formas combinadas. Se debe mirar hacia abajo al eje de c del prisma ditetragonal y los
combinamos con los prismas tetragonal de ler y 2do orden, entonces se observará la
similitud.

El prisma ditetragonal {210} podría aproximarse a una forma prismática cerrada, y con las
malformaciones naturales podrían ser indistinguible uno del otro. Cuando se examina la
superficie natural cristalina, formas íntercrecidas y así como las orientaciones de sus estrías,
podrían ser diferentes en los dos prismas de las formas combinadas, sin embargo con el
prisma ditetragonal todas estas formas tienen la misma orientación. El prisma ditetragonal
tiene el símbolo el (hkO).

Las líneas azules que indican el eje y se proyecta adicionalmente en la cima y base de este
dibujo sombreado, para que se pueda entender
laperspectiva de esta forma de ocho lados "
deteniendo la señal " .Otra forma es el sistema
tetragonal dipirámide y, hay tres tipos de pirámides.
Ellas corresponden a los tres tipos de prismas que se
acaban de describir. El nombre dipirámide esta dado
por una forma cerrada cuyos planos interceptan a los
tres ejes (esto es verdadero en todos los cristales pero
sobre todo en el isométrico).

Se puede observar en esta forma, que el eje de c corta a una longitud

diferente a los ejes a, debido a que ya definimos esa forma como un
octaedro en el sistema isométrico. Es así que puede cortar a una distancia más larga o más
corta a lo largo del eje c que la longitud de los ejes a. Note la orientación a la cruz axial (la
fig. 4.4, la forma más común {111}). Se designan las caras de la dipirámide de primer
orden como en la p. La dipirámide de segundo orden tiene la forma básica como la forma
de la dipirámide de primer orden, difiriendo solamente en su orientación en la cruz axial (
el fig. 4.5, la forma mas común{011}) .Las segundas caras de dipirámide de orden se
designan por la letra e.

El circón es un mineral maravilloso para observar las caras de la dipirámide tetragonal y del
prisma tetragonal. De hecho, causa gran admiración la variación de la longitud del eje de c
en cristales del circón de las diferentes localidades. El circón puede variar desde una forma
corta y gruesa, cristales equidimensionales a casi aciculares y puede tener las mismas formas
básicas. Antes de que se discuta la 3ra forma dipiramidal, es necesario observar los distintos
dibujos en la Figura 4.6 para comprender la variedad de formas que pueden producirse con
tetragonales simples. En figura 4.6c, las caras designadas como u representan otra dipirámide
de primer orden con un ángulo diferente de intersección con el eje vertical.

Ahora la forma de tercer orden dipiramidal, la

dipiramidal ditetragonal. Esta es una forma con terminación cerrada
que tiene 16 caras (fig. 4.7) .Esta forma tiene una doble pirámide de 8
lados por lado de donde las 16 caras similares cortan a los tres ejes a
distancias desiguales. El símbolo general es {hkl}. Esta forma es
raramente dominante, pero en ocasiones es común como forma
subordinada en el circón a la que se le nombra zirconoide. La Anatasa
podría tener también la forma expresada. El prisma ditetragonal esta
combinada con el prisma de primer orden. En la figura 4.7, a veces el
prisma no se presenta, por consiguiente simplemente está la unión de las dos caras, para
facilitar el trabajo se ha marcado su posición, expresándola por una flecha y la letra m.

Las siguientes formas en el sistema a considerar tienen la notación de

Hermann- Mauguin -42m. Esas formas
cerradas incluyen al escalenoedro
tetragonal(escalenoedro rómbico) y
el disfenoide ( tetraedro tetragonal). Es
importante recordar que en ambas formas existe
un eje de rotoinversión cuaternario.
El diesfenoide tetragonal existe como una forma positiva y una
forma negativa. Tiene sólo 4 caras ( fig. 4.8a). Pueden expresarse
ambas formas en un solo cristal ( fig. 4.8b) .Las caras se designan por
la letra p para la forma positiva y p1 para la forma negativa. Esta
forma difiere del tetraedro del sistema isométrico en el que el eje vertical no es de la misma
longitud como los otros dos ejes. El único mineral común en esta clase es la calcopirita.
Cualquier mineral de esta clase debe tener el ángulo interfacial muy exacto, las medidas
efectuadas permiten demostrar que es el tetragonal y no el isométrico.

El Escalenoedro tetragonal (fig. 4.9) es raro en si mismo, pero se expresa a menudo con
otras formas en la calcopirita y estanita. Se puede derivar la forma del disfenoide del
sistema, dibujando una línea desde una esquina de cada cara del diesfenoide, al centro de la
línea que une las dos esquinas opuestas, formándose dos caras de la división resultante. Así,
una forma disfenoidal de cuatro caras una forma de 8 caras.

Una forma abierta en este sistema es la pirámide ditetragonal cuya anotación general es
{hkl} (fig. 4.10). Esta forma no tiene ningún plano de simetría respecto a los 2 dos ejes
horizontales. La notación de simetría es 4mm. Existen dos orientaciones de esta forma
respecto al eje a existen, uno nombrado como {hhl} y el otro como {h01}. A lo largo la
pirámide ditetragonal puede ser una forma abierta terminada en forma de pedión, teniendo
los índices del Miller { 001 }. El pedión será una sola cara perpendicular al eje c que" corta
" la terminación de la pirámide ditetragonal. Hay formas superiores e inferiores para la
pirámide y el pedión, el superior se considera positivo y el inferior negativo ( considerando
la orientación del eje c).

¡La pirámide ditetragonal se parece a la mitad de la dipirámide ditetragonal, pero un

ejemplo bien formado está presente en un extremo del eje c!. Esta forma es raramente
dominante y normalmente es subordinada a otro prisma común así como a formas de la
dipirámide. La diaboleíta es el único mineral conocido que representa a esta clase cristalina.
Es interesante hacer notar que aunque el mineral diaboleíta se describió primero en 1923, y
no fue sino hasta en 1941 que los cristalógrafos comprendieron sus formas, permitiendo el
reconocimiento de dicha forma. En la literatura anterior a 1941, ningún mineral se conocía
de esta clase cristalina.

El trapezoedro tetragonal es la próxima forma a considerar. Es una

forma cerrada que consiste en 8 caras trapezoedrales las cuales
corresponden a la mitad de las caras de la dipirámide ditetragonal. Su
notación de simetría es 422, mientras que un eje cuaternario de
rotación es paralelo al eje c y los ejes 22 forman ángulos rectos al eje
Tetragonal c. No presenta centro de simetría y ningún plano de
simetría. Allí existen formas de mano derecha-mano izquierda( fig.
4.11) .Sólo la fosgenita representa esta clase cristalina.
 En un dibujo de la forma simple (
designadas como e en las figs.. 4.12a y
4.12b), la dipirámide tetragonal parece
tener una simetría más alta que 4/m, la
verdadera simetría se revela cuando se
observa en un cristal real de scheelita (las
caras azules en la fig. 4.12b ). Los
minerales que expresan esta simetría lo
hacen como formas cerradas cristalinas,
aparte de la scheelita, se incluyen la
powellita, fergusonita y miembros del
grupo de la escapolita.

La siguiente forma es interesante pues sólo tiene un eje -4 de roto-

inversión que coincide con el eje c. Su notación de simetría es -4.
La forma cerrada de este disfenoide tetragonal ( el tetraedro
tetragonal) posee sólo 4 caras que son triángulos isósceles ( fig.
4.13).

Sin otras formas modificando, como los pinacoides y prismas

tetragonales, la forma parecerá tener dos planos de simetría
verticales, es decir una simetría de –42m ( como el disfenoide que
se discutió anteriormente ). Sólo se conoce el mineral cahnita como representante de esta
clase.

Finalmente se ha llegado a la última forma del sistema tetragonal.

Aunque parece simple, por ser la última forma, tiene la simetría más
baja. La pirámide tetragonal ( hemimórfica hemiedral) es una forma
abierta con sólo un eje de simetría cuaternario que coincide con el eje
c (fig. 4.14) .¡EI término hemimórfico suena a imaginación, pero
simplemente es una manera corta de decir que aparece sólo la mitad
de la forma que se observa! Ningún centro o plano de simetría
existen en esta clase. Tiene formas superiores {hkl} e inferiores {hk-
I}, en una relación de mano izquierda- mano derecha. Otras dos pirámides tetragonales
tienen la notación de la forma general de {hhl} y {0kl}, dependiendo su orientación en la
cruz axial. La wulfenita es la única especie mineral que representa a esta forma, aunque sus
cristales no siempre muestran la diferencia entre las caras piramidales inferiores y
superiores, para caracterizar las formas complementarias distintas.
Se espera ahora, que quede entendido que simplemente estirando o acortando el eje vertical
de la cruz axial del sistema isométrico, definimos el sistema tetragonal. Entonces,
examinando la presencia o ausencia de varios elementos de simetría (los planos, ejes de
rotación, y centro de simetría), se pueden describir todas las formas cristalinas posibles del
sistema tetragonal. Muchos cristalográfos, prefieren considerar el sistema hexagonal como
el próximo a tratar porque tiene sus corolarios en el sistema tetragonal, pero se discutiría
alrededor de eso y variaría la longitud de otro eje de la cruz axial y se vería que pasa con él,
en el artículo 5 “el sistema ortorrómbico”.

jAsí es pues, considere el mundo simétrico alrededor de usted y no tenga miedo mirar su
propia imagen en el espejo! .
MINERALES TETRAGONALES
Zircón

2. COMPOSICIÓN QUÍMICA DEL ZIRCÓN

El Zircón es una belleza natural compuesta de silicato de zirconio. La circonita
cúbica, con la que se lo confunde erróneamente, es un producto de laboratorio.
En los años 70 un científico soviético del Instituto de Física de Moscú consiguió
reproducir circonita en laboratorio. A partir de los años 80 la circonita fue
comercializada como el sustituto barato del diamante. Pero esta piedra sintétic a
no tiene nada que ver con el Zircón que es una Piedra Preciosa natural, antigua
como el mismo diamante y con excelente refringencia.

3. EXTRACCIÓN DEL ZIRCÓN

El Zircón se extrae en Camboya, Nigeria, Sri Lanka y Tanzania
Fórmula química ZrSiO4

Propiedades físicas

Color Incoloro, amarillo, rojo, verde, azul, violeta, negro

Raya Blanca

Lustre De vitrioso a adamantino

Transparencia De transparente a opaco

Sistema cristalino Tetragonal

Hábito cristalino tabular a prismático, granos irregulares, masivo

Exfoliación Indistinta, en {110} y {111}

Fractura De conoidal a desigual

Dureza 7,5

Tenacidad Frágil

Densidad 4,6-4,7 g/cm3

 Calcopirita

Fórmula química: CuFeS2

Clase: Sulfuros

Cristalografía:
Sistema y clase: Tetragonal

Propiedades físicas:

Color: Amarillo latón verduzco.

Raya: Negro verdosa.

Brillo: Metálico.

Dureza: 3.5 a 5

Densidad: 4.3 g/cm3

Óptica: Opaco. Color amarillo característico.

Otras:

Forma de presentarse: Los cristales son pseudotetraedros, corrientemente por

recubrimiento o pseudomorfosis de la tetraedrita o tenantita. La mayoría de las veces se
la encuentra en forma masiva. De presentar cristales aparecen muy maclados y
aplanados con hábito piramidal.
 scheelita

Fórmula química CaWO4

Propiedades fisicas

Color Incolora, blanca, amarillenta, marrón

Raya Blanca

Lustre Adamantino, vítreo

Sistema cristalino Tetragonal

Exfoliación Buena

Fractura Concoidea a desigual

Dureza 4,5 - 5 (Mohs)

Densidad 5,9 a 6,1

 Casiterita

Casiterita de la mina Telamayo (Bolivia)

General

Categoría Minerales óxidos

Fórmula química SnO2

Propiedades físicas

Color Negro parduzco, pardo, incoloro, gris, verde

Raya Blanco parduzca

Lustre Adamantino

Transparencia Opaco a transparente

Sistema cristalino Tetragonal, clase ditetragonal dipiramidal

Hábito cristalino Reniforme, fibrosa, radiada, masiva, granular

Exfoliación Imperfecta en {100}; indistinta en {110}

Fractura Irregular, su concoidea

Dureza 6 - 7 en la escala de Mohs

Tenacidad Frágil

Densidad 6,98 - 7,01 g/cm3

Pirolusita

General

Categoría Minerales óxidos

Fórmula química Mn4+O2

Propiedades físicas

Color De negro a gris muy oscuro

Raya De negra a negra azulina

Lustre Metálico, mate

Transparencia Opaco

Sistema cristalino Tetragonal

Hábito cristalino Formas masivas compactas, pero también fibroso, columnar y botroidal

Exfoliación Buena en {110}

Fractura Irregular

Dureza 6 a 6,5 en la escala de Mohs; 2 si es masivo

Densidad 5,04 - 5,08 g/cm3

 Rutilo

General

Categoría Minerales óxidos

Fórmula química TiO2

Propiedades físicas

Color Pardo rojizo, rojo, amarillo pálido, azulado pálido, violeta

Raya Parda claro, amarilla clara, gris

Lustre Adamantino

Transparencia Opaco, transparente en fragmentos finos

Sistema cristalino Tetragonal, clase ditetragonal dipiramidal

Hábito cristalino Cristales de más de 3 mm, prismas cortos; acicular, capilar, granular, estriado,
masivo
Macla Habitual en {011}

Exfoliación Buena en {110}, moderada en {100}, trazas en {111}

Fractura Concoidea a desigual

Dureza 6 - 6,5 en la escala de Mohs

Densidad 4,23 g/cm3

Wulfenita

Wulfenita de México

General

Categoría Minerales sulfatos, Molibdatos

Fórmula química PbMoO4

 Propiedades físicas

Color Amarillo cera, rojo anaranjado, pardo rojizo, verde oliva

Raya Blanco amarillenta

Lustre Adamantino, resinoso

Transparencia Transparente a semitranslúcida

Sistema cristalino Tetragonal

Hábito cristalino Granular, masivo

Exfoliación Imperfecta

Fractura Concoidea a desigual

Dureza 3

Densidad 6,5 - 7,0 g/cm3
