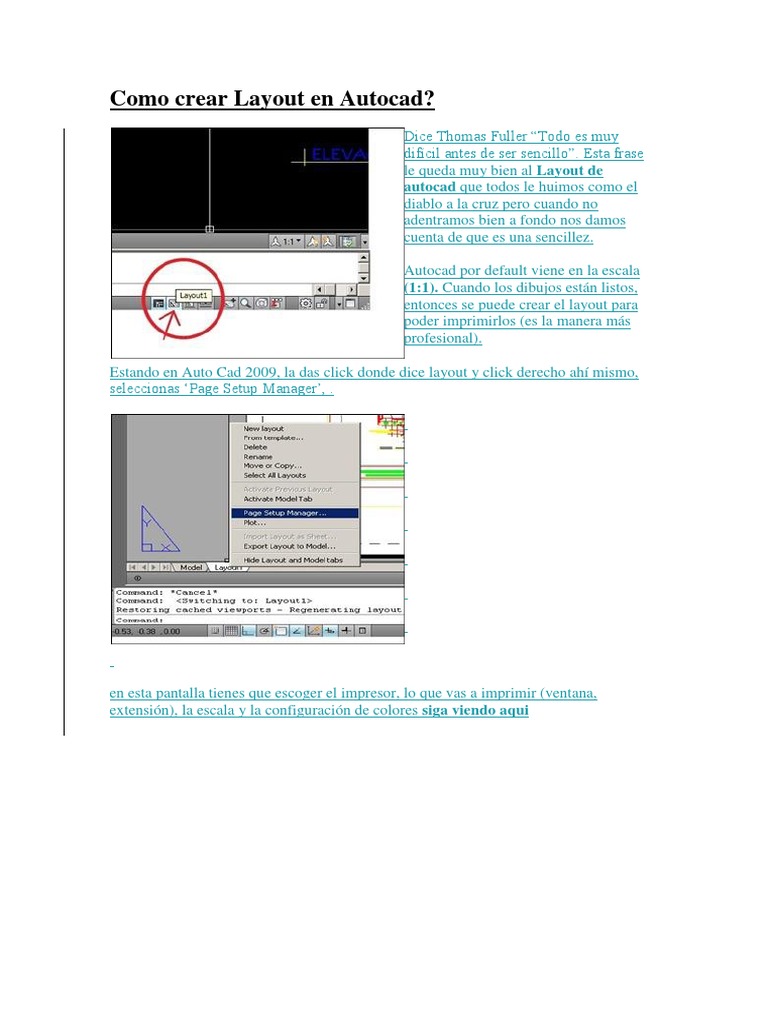

Como crear Layout en Autocad?
Dice Thomas Fuller “Todo es muy
difícil antes de ser sencillo”. Esta frase
le queda muy bien al Layout de
autocad que todos le huimos como el
diablo a la cruz pero cuando no
adentramos bien a fondo nos damos
cuenta de que es una sencillez.
Autocad por default viene en la escala
(1:1). Cuando los dibujos están listos,
entonces se puede crear el layout para
poder imprimirlos (es la manera más
profesional).
Estando en Auto Cad 2009, la das click donde dice layout y click derecho ahí mismo,
seleccionas ‘Page Setup Manager’, .
en esta pantalla tienes que escoger el impresor, lo que vas a imprimir (ventana,
extensión), la escala y la configuración de colores siga viendo aqui
Terminada esa etapa, estando ya en el layout, tienes que insertar tus dibujos, esta es la
parte más jevi. Te la resumo a continuación:
1- Crear ventana de inserción (mview) con el comando MV en inglés (ó VM en
español). Con el más arrastrado le das el tamaño que quieras.
2- Das doble click en la ventana creada. Deberán verse todos tus dibujos.
3- Con pan y zoom acercas el dibujo a insertar.
4- Lo escalas así (por ejemplo para escala 1:100): das el comando zoom seguido del
factor 10xp y enter, el dibujo está escalado, lo puedes acomodar con pan y si es
necesario, ampliar la ventana para que quepa.
Nota: 10xp significa 10 (factor de escala para 1:100) y xp es el comando para escalar.
pal de practicas y ya
Cuando empezaba yo a dibujar en AutoCAD todo lo hacía en el mismo
espacio, dibujaba, revisaba y corregía en el espacio modelo sin voltear a
ver las hojas anexas llamadas “LAYOUTS” o “PRESENTACIONES” que
estaban en un lado del modelo de AutoCAD como lo muestra la Figura 1,
después de un tiempo me dedique a investigar que es y para qué sirve un
Layout, si ya teníamos un lugar donde dibujar no entendía porque existían
esas hojas que al meterme ahí solo se veía nuestro dibujo proyectado en
un fondo color blanco, pero con el tiempo y en el trascurso de mi andar en
este mundillo del AutoCAD aprendí poco a poco como utilizar los layouts
sacando el mayor provecho posible de ellos para la representación de mi
dibujo. En este post tratare de explicarte que es y para que te puede servir
un layout en AutoCAD.
Figura 1
Lo primero que tendrás que hacer es comprender el concepto de Layout,
y yo te lo podría explicar cómo una hoja de papel que contiene una ventana
hacia tu dibujo en el espacio modelo (que es donde dibujas) y que puedes
configurar a la escala que desees, es decir que es un espacio donde
puedes visualizar lo que estas dibujando en el espacio modelo. En la
Figura 2 puedes apreciar un layout en donde se visualiza tu figura
dibujada.
Figura 2
Ahora, si el layout es como un papel ¿Es posible que pueda escribir algún
texto o poner cualquier otro objeto en él? ¡Claro que sí! Puedes poner
textos, un dibujo o cualquier otro objeto que desees es aquí donde
generalmente se insertan los marcos de los planos y haces visible tu dibujo
así como lo puedes ver en la Figura 3.
Figura 3
En algunos casos estos layouts sirven para proyectar varias vistas de un
dibujo cuando este es demasiado grande para poder ser apreciado de
forma completa (generalmente en planos de obra civil con plantas muy
extensas) seccionándolo en partes o ubicaciones tal como se aprecia en
la figura 4, se le pueden agregar notas y/o comentarios acerca de la vista
proyectada o alguna simbología de referencia o simplemente las vistas
para mostrar información de planta. Otra de las veces en que se utiliza un
layout es porque en un dibujo donde existen varias piezas, estas se dibujan
en el espacio modelo y cada layout visualiza una pieza en concreto.
Figura 4
En conclusión, los layouts son de mucha ayuda si sabes utilizarlos bien,
puedes insertar tantos layouts como necesites en tu dibujo y en el tamaño
que necesites, yo en particular siempre los utilizo para la elaboración de
planos ya que en mi opinión una de las formas de trabajar de forma limpia
y ordenada en AutoCAD es teniendo tu dibujo en el espacio modelo y los
textos en el layout. ¿Y tú ya utilizabas la hoja de layout? ¿Para qué más
utilizas el layout? Deja tus comentarios aqui y si te ha gustado esta entrada
compartelo en las redes sociales, te lo agradeceria mucho. ¡Hasta la
proxima!
