LAYOUT

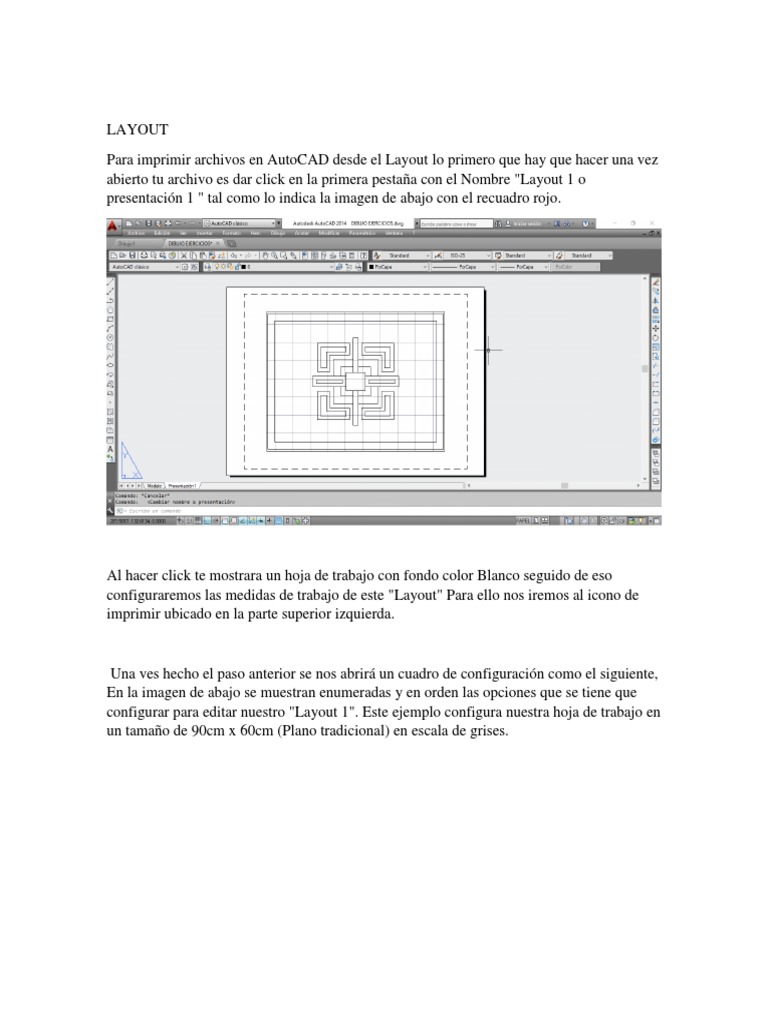

Para imprimir archivos en AutoCAD desde el Layout lo primero que hay que hacer una vez
abierto tu archivo es dar click en la primera pestaña con el Nombre "Layout 1 o
presentación 1 " tal como lo indica la imagen de abajo con el recuadro rojo.

Al hacer click te mostrara un hoja de trabajo con fondo color Blanco seguido de eso
configuraremos las medidas de trabajo de este "Layout" Para ello nos iremos al icono de
imprimir ubicado en la parte superior izquierda.

Una ves hecho el paso anterior se nos abrirá un cuadro de configuración como el siguiente,
En la imagen de abajo se muestran enumeradas y en orden las opciones que se tiene que
configurar para editar nuestro "Layout 1". Este ejemplo configura nuestra hoja de trabajo en
un tamaño de 90cm x 60cm (Plano tradicional) en escala de grises.
Esta Parte termina en el Paso #6 al dar click en el botón "Apply to Layout"
Paso siguiente tendremos listo nuestra área de trabajo lista con la conflagración que
hayamos ingresado anteriormente. Ahora solo queda arrastrar y ajustar los nodos de nuestro
viewport al tamaño deseado.

Una vez ajustado nuestro Viewport o nuestro cuadro de referencia tal como queremos que
salga impreso procederemos a dar click nuevamente en el icono de Imprimir ubicado en la
parte superior izquierda.

Un Viewport es un área rectangular de naturaleza propia del ambiente de la hoja de


impresión (Layout) donde se puede visualizar lo dibujado en el espacio de modelado de
Autodesk AutoCAD®. Dentro de un Layout se puede crear un Viewport individual o se
pueden crear múltiples, de acuerdo al tamaño del plano o del modelo creado para consignar
las vistas y detalles necesarios para entender la intensión del diseño. Una vez se generan los
Viewport estos se pueden cambiar en tamaño, propiedades y moverlos de ser necesario.
