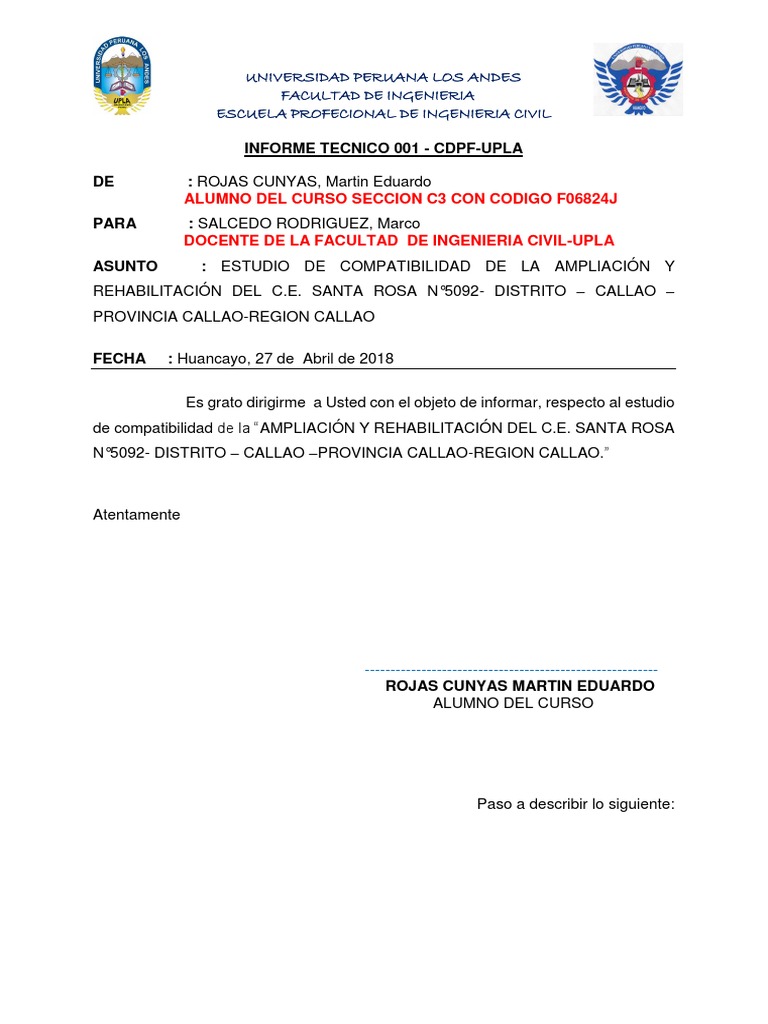

UNIVERSIDAD PERUANA LOS ANDES

FACULTAD DE INGENIERIA
ESCUELA PROFECIONAL DE INGENIERIA CIVIL

INFORME TECNICO 001 - CDPF-UPLA

DE : ROJAS CUNYAS, Martin Eduardo

ALUMNO DEL CURSO SECCION C3 CON CODIGO F06824J
PARA : SALCEDO RODRIGUEZ, Marco
DOCENTE DE LA FACULTAD DE INGENIERIA CIVIL-UPLA
ASUNTO : ESTUDIO DE COMPATIBILIDAD DE LA AMPLIACIÓN Y
REHABILITACIÓN DEL C.E. SANTA ROSA N°5092- DISTRITO – CALLAO –
PROVINCIA CALLAO-REGION CALLAO

FECHA : Huancayo, 27 de Abril de 2018

Es grato dirigirme a Usted con el objeto de informar, respecto al estudio

de compatibilidad de la “AMPLIACIÓN Y REHABILITACIÓN DEL C.E. SANTA ROSA
N°5092- DISTRITO – CALLAO –PROVINCIA CALLAO-REGION CALLAO.”

Atentamente

---------------------------------------------------------
ROJAS CUNYAS MARTIN EDUARDO
ALUMNO DEL CURSO

Paso a describir lo siguiente:

 UNIVERSIDAD PERUANA LOS ANDES
FACULTAD DE INGENIERIA
ESCUELA PROFECIONAL DE INGENIERIA CIVIL

1. RESUMEN EJECUTIVO

El Proyecto “AMPLIACIÓN Y REHABILITACIÓN DEL C.E. SANTA ROSA

N°5092- DISTRITO – CALLAO – PROVINCIA CALLAO-REGION
CALLAO” ha sido elaborado con la finalidad de mejorar la infraestructura para la
información académica y gestión administrativa en el C.E. SANTA ROSA, puesto que
existe una inadecuada prestación de los servicios de educación a los futuros profesionales.

La elaboración del presente Expediente Técnico obedece al cumplimiento de la

programación de Estudios y Proyectos que se tiene previsto realizar por esta Unidad en el
presente año, el cuál fue aprobado en reunión de Consejo de dicha Institución, contando
con el visto bueno de la Oficina de General de Planificación y Desarrollo de esta
Institución.

2. GENERALIDADES

2.1.ANTECEDENTES

 Consultor de Obra:
Arquitecto Daniel Béjar Rodríguez.

 Ejecutor de obra:
“OFICINA DE ARQUITECTURA Y CONSTRUCCION”

 Supervisor de obra:
JUAN A. CASTAGNETO V.
INGENIERO CIVIL

2.2. OBJETO:
El proyecto de Ampliación y Rehabilitación del C.E., Santa Rosa N°5092
comprende 5 edificaciones de dos niveles: un módulo C1 compuesto de 6 aulas
y 2 baños, un módulo C2 compuesto de 6 aulas, un módulo administrativo y dos
módulos de escaleras y tanque elevado.
 UNIVERSIDAD PERUANA LOS ANDES
FACULTAD DE INGENIERIA
ESCUELA PROFECIONAL DE INGENIERIA CIVIL

2.3.METODOLOGIA DE TRABAJO:

El presente proyecto as realizar empezará realizando los trabajos preliminares regidos por
el expediente técnico la cual estará asesorará por el supervisor de obra.

2.4.DOCUMENTOS REVISADOS:

Siendo el Expediente Técnico a revisar que contiene:

 Resumen ejecutivo
 Memoria descriptiva
 Especificaciones técnicas
 Memoria de calculo
 Metrados
 Presupuesto de obra
 Relaciones e insumos
 Análisis de costo unitario
 Detalle de costo de obra
 Estudio de mitigación ambiental
 Estudio de suelos
 Panel fotográfico
 Anexos
 Planos de obras
 Cuaderno de supervisión

2.5.FICHA INFORMATIVA DEL PROYECTO:

 Nombre de la obra:
“AMPLIACIÓN Y REHABILITACIÓN DEL C.E. SANTA ROSA
N°5092- DISTRITO – CALLAO – PROVINCIA CALLAO-REGION
CALLAO”
 Ubicación Geográfica:
El proyecto se encuentra emplazado exactamente en el pasaje K sector V mz G en el
CALLAO.
 Ubicación Política:
Distrito : CALLAO
Provincia : CALLAO
Distrito : CALLAO
Dirección : PASAJE K SECTOR V MZ G
 UNIVERSIDAD PERUANA LOS ANDES
FACULTAD DE INGENIERIA
ESCUELA PROFECIONAL DE INGENIERIA CIVIL
 UNIVERSIDAD PERUANA LOS ANDES
FACULTAD DE INGENIERIA
ESCUELA PROFECIONAL DE INGENIERIA CIVIL

 Modalidad:

Por Ejecución presupuestaria directa.

 Costo de obra:

S/. 1,460,632.14 nuevos soles

 Plazo de ejecución:

El plazo de ejecución de la obra es de 120 días calendarios a partir de la entrega.

 Fecha de inicio y termino de obra:

Se ha verificado que la obre empezara el lunes 19 de noviembre de 1999.

3. TRABAJOS DE CAMPO

3.1.INSPECCION DE CAMPO

Se ha verificado que el trabajo que se realizará es de terreno un poco accidentado con

diferencia de 1 metro de altitud. No siendo especificada en la memoria descriptiva.

3.2.GEOLOGIA

Se ha verificado que en la zona tiene material limoso con calizas.

3.3.SUELOS Y PAVIMENTOS

Se ha verificado que el expediente tiene su debido estudio de suelos de la zona a

construir

pág. 5
 UNIVERSIDAD PERUANA LOS ANDES
FACULTAD DE INGENIERIA
ESCUELA PROFECIONAL DE INGENIERIA CIVIL

4 .- DESARROLLO DEL CÁLCULO ESTRUCTURAL

4.1. ESTRUCTURACIÓN

4.1.1. El sistema estructural sismo resistente es dual, ya que está

constituido por los siguientes elementos:

a. Columnas y vigas de concreto armado conformando pórticos en

las dos direcciones principales ortogonales de la estructura.

b. Muros de albañilería confinada ubicados en una de las dos

direcciones principales de la estructura en cada uno de los
edificios, constituyendo conjuntamente con los pórticos
paralelos en la mencionada dirección, un sistema sismo
resistente mixto.

c. Losas aligeradas horizontales en cada nivel.

4.1.2. La ubicación de los elementos estructurales sismo resistentes

es en general simétrica en cada edificio, tanto en planta como en
elevación, lo que abona en favor de su resistencia.

4.1.3. La estructura de los edificios presenta además continuidad,

tanto en planta como en elevación.

4.1.4. De acuerdo a la clasificación establecida en la Norma Técnica

de Diseño sismo resistente, la estructura es regular.

4.2. DIMENSIONAMIENTO DE ELEMENTOS

Para efectos del dimensionamiento de los elementos estructurales, se

tomó como base los siguientes datos:

pág. 6
 UNIVERSIDAD PERUANA LOS ANDES
FACULTAD DE INGENIERIA
ESCUELA PROFECIONAL DE INGENIERIA CIVIL

a) CARGAS PERMANENTES:
-Peso propio de losas aligeradas e=0.20m. = 300 kg/m2

-Peso de piso terminado = 100 kg/m2.

-Peso de albañilería de ladrillo sólido = 1800 kg/m3.

-Peso de albañilería de ladrillo hueco = 1350 kg/m3

-Peso propio de elementos de concreto armado = 2400 kg/m3.

-Enlucido de mortero de cemento = 2000 kg/m3.

b) CARGAS VIVAS
- Sobrecargas en losas aligeradas

• Aulas = 300 kg/m2.

• Corredores y escaleras = 400 kg/m2.

• Azotea = 100 kg/m2.

4.3. PARÁMETROS PARA DEFINIR LA FUERZA SÍSMICA

La fuerza sísmica se calculó en base a la siguiente expresión:

V = ZUSC P donde V = Fuerza cortante total en la base

R Z = 0.40

U = 1.5

V = 0.4x 1.5x 1.2x2.5 P S = 1.2 (según Estudio de Suelos)

10 C = 2.5 (Tp/T)1.25

Cmax = 2.5 Tp = 0.6

V = 0.18 P C = 2.5 T = hn = 6.50 =0.13

R = 10 Ct 50

pág. 7
 UNIVERSIDAD PERUANA LOS ANDES
FACULTAD DE INGENIERIA
ESCUELA PROFECIONAL DE INGENIERIA CIVIL

4.4. DISTRIBUCIÓN DE LA FUERZA SÍSMICA EN ALTURA

Obtenida la fuerza sísmica o cortante total en la base, se distribuyó

ésta en la altura de la edificación en cada caso, aplicando la fórmula:

Fi = Pihi V

Pihi

teniendo en cuenta que T = 0.13 < 0.70

4.5. EFECTOS DE TORSIÓN

Adicionalmente a la acción de la fuerza sísmica calculada según lo

indicado en el numeral 2.4 de la presente Memoria, que actúa en el
centro de masas, se ha considerado un Momento accidental en cada
nivel calculado según la expresión:

Mti = ± Fie donde : Fi = Cortante en cada nivel

e = 0.10 t

t = dimensión del edificio

perpendicular a Fi

4.6. DISEÑO DE ELEMENTOS

Considerando los aspectos mencionados y teniendo en cuenta la

resistencia del concreto f'c = 210 kg/cm2, del acero fy = 4200 kg/cm2
y de la albañilería de ladrillo confinada f'm = 55 kg/cm2, se diseñaron
las secciones y la armadura de los elementos estructurales con
capacidad para resistir los esfuerzos derivados de las cargas
verticales, y cargas horizontales actuantes.

pág. 8
 UNIVERSIDAD PERUANA LOS ANDES
FACULTAD DE INGENIERIA
ESCUELA PROFECIONAL DE INGENIERIA CIVIL

COMPATIBILIDAD DE LA AMPLIACIÓN Y REHABILITACIÓN DEL C.E. SANTA

ROSA N°5092- DISTRITO – CALLAO –PROVINCIA CALLAO-REGION CALLAO

El estudio de compatibilidad se dio a la partida más cara de los metrados de dicho

expediente.

OBRAS PROVISIONALES S/ 27.00

TRABAJOS PRELIMINARES S/ 3395.23
MOVIMIENTO DE TIERRAS S/ 3431.07
OBRAS DE CONCRETO SIMPLE S/ 1781.16
OBRAS DE CONCRETO ARMADO S/ 58895.37
MUROS Y TABIQUES DE ALBAÑILERIA S/1160.10
REVOQUES Y ENLUCIDOS S/ 6241.32
PISOS Y PAVIMENTOS S/ 6044.63
ZOCALOS Y CONTRAZOCALOS S/ 1145.05
CUBIERTAS S/ 634.33
CARPINTERIA DE MADERA Y METALICA S/ 653.36
CERRAJERIA S/ 196.00
VIDRIOS, CRISTALES Y SIMILARES S/ 2996.77
PINTURA S/ 5729.13
VARIOS S/ 2556.66
APARATOS Y ACCESORIOS SANITARIOS S/ 69.70
INTALACIONES SANITARIAS S/ 2563.62
INSTALACIONES ELECTRICAS S/ 748.20

Como se puede observar en la tabla de los costos. El costo de la partida de Obras

De Concreto Armado es el mayor con un total de s/ 58895.37 nuevos soles. Por
siguiente se hace el estudio de compatibilidad a esta partida.

pág. 9
 UNIVERSIDAD PERUANA LOS ANDES
FACULTAD DE INGENIERIA
ESCUELA PROFECIONAL DE INGENIERIA CIVIL

 DURANTE EL ANALISIS DE OBSERVO LO SIGUIENTE:

o Los metrados con los costos unitarios están semejanza sin ninguna
diferencia alguna en los costos.
o Se respetó las normales técnicas en la obra de edificación
o Los planos de la edificación no son iguales con los metrados de
Concreto Armado; en la Descripción de Zapata 5 se encuentra que el
largo es de 1.70 y el ancho es de 1.00 m, mientras que en los planos
cambia estos datos por largo 1.75m y el ancho es de 1.60m
o Las columnas del primer piso no concuerdan con las columnas del
plano.
o En el análisis se observa que falta planos de dicha obra y no hay
planos completos por ende el análisis se realizó con los datos que
están correctamente completos.

pág. 10
 UNIVERSIDAD PERUANA LOS ANDES
FACULTAD DE INGENIERIA
ESCUELA PROFECIONAL DE INGENIERIA CIVIL

CONCLUSIONES

- La compatibilidad del expediente técnico no es correcta ya que falta y

varían algunos datos.
- En dicho expediente existen planos que no concuerdan con sus dichos
metrados.
- Falta algunos detalles en los planos para poder identificarlos con los
metrados.
- El presupuesto en metrados están bien justificados.

RECOMENDACIONES.

- Es buscar la partida con mayor presupuesto de la obra.

- Al momento del análisis tener en cuenta los planos con los metrados.
- No obviar ningún metrado con sus respectivos planos ya que al momento
de realizar el informe se estaría detallando erróneamente los datos
obtenidos por su persona.

pág. 11
 UNIVERSIDAD PERUANA LOS ANDES
FACULTAD DE INGENIERIA
ESCUELA PROFECIONAL DE INGENIERIA CIVIL

5.- ANEXOS

PLANO TOPOGRAFICO DEL C.E SANTA ROSA

pág. 12
