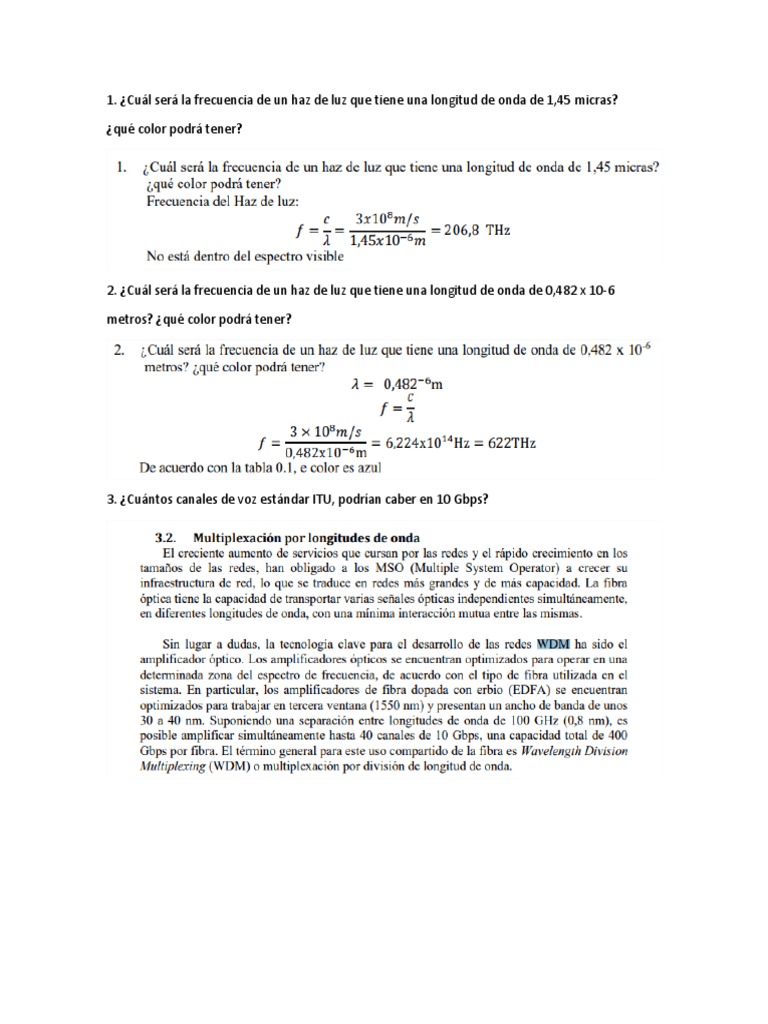

1. ¿Cuál será la frecuencia de un haz de luz que tiene una longitud de onda de 1,45 micras?

¿qué color podrá tener?

2. ¿Cuál será la frecuencia de un haz de luz que tiene una longitud de onda de 0,482 x 10-6

metros? ¿qué color podrá tener?

3. ¿Cuántos canales de voz estándar ITU, podrían caber en 10 Gbps?

4. Calcule la DR requerida para transmitir una señal de audio de 20000 Hz a un factor de

muestreo de 4 veces la consideración de Nyquist, con una digitalización de 8 bits por

muestra. Calcule el ancho de banda del canal.

5. Calcule la DR requerida para transmitir televisión de alta definición (HDTV), si la señal de

la imagen es de 1000 x 1000 pixeles, cada pixeles es tricolor con 12 bits de definición por

color y una rata de tramas de 70 tramas por segundo.

6. Determinar el ángulo de refracción para un ángulo de incidencia de 35°, cuando un rayo

de luz que pasa del vidrio (𝜂 = 1,5) al agua (𝜂 = 1,33).

7. La luz viajando en el aire golpea una placa de vidrio con un ángulo de incidencia de 57°. Si

los rayos reflejado y refractado hacen un ángulo de 90° entre ellos: Calcule el índice de

refracción del vidrio. ¿Cuál es el ángulo crítico para este material si la luz pasa del vidrio al

aire?

8. El revestimiento de una fibra óptica es de cuarzo fundido (𝜂 = 1,43) y presenta una NA de

0,368. Calcule el ángulo de aceptación, el ángulo crítico y el índice de refracción del

material del núcleo.

9. Si el índice de refracción del vidrio es 1,5; calcule la velocidad de la luz en este material.

10. Asumiendo que 𝜂2 es 1% más pequeño que 𝜂1; encuentre el valor de 𝜂2, si 𝜂1 = 1,45.

Indique el valor del ángulo crítico y el tipo de material.

11. ¿Cuál será la frecuencia de un haz de luz que tiene una longitud de onda de 1,45 x 10-7

micras? ¿qué color podrá tener?

12. Indique la velocidad de propagación de la luz de dos medios diferentes cuyos índices de

refracción son 1,33 y 1,75 respectivamente. ¿Qué tipo de materiales podrían ser?

13. Para el ejercicio anterior, indique los ángulos de refracción que habría si un rayo de luz

pasa del medio 1 al medio 2 con ángulos de incidencia de 15° y 75° ¿Qué ángulos de

refracción habría si ahora el rayo incide primero en el medio 2 y pasa al medio 1?

14. Un rayo de luz entra en un medio que tiene índice de refracción 1,25. ¿Cuál es la

velocidad del rayo en ese medio y en qué porcentaje decrece la velocidad de

propagación? ¿El rayo podrá ser visto por el hombre?

15. Mediante la aplicación de la ley de Snell y la aplicación de un triángulo de Pitágoras en el

que los índices de refracción sean las componentes de mismo, compruebe que la

ecuación del ángulo de aceptación de un arreglo óptico es:

𝜃𝑒𝑛𝑡(𝑚𝑎𝑥) = 𝑠𝑒𝑛−1√𝑛1

2 − 𝑛2

16.Una fibra óptica de índice escalonado tiene índices de refracción de 1.470 y 1.460 en el

núcleo y el revestimiento, respectivamente. El radio del núcleo es de 8 µm. Encuentre la

apertura numérica de la fibra, la frecuencia de corte normalizada 𝑉𝑐 y la frecuencia de corte

real (Hz) para los primeros doce modos que se propagan en ella.

17. La apertura numérica de una fibra óptica de índice escalonado es igual a 0.175. ¿Cuánto

puede medir el diámetro del núcleo para garantizar que a una longitud de onda de trabajo

de 1.6 µm solamente se propague el modo dominante 𝐻𝐸11?

18. El índice de refracción del núcleo de una fibra vale 1.6. Se desea que la fibra trabaje con

un solo modo transmitiendo luz a una longitud de onda de 1.35 µm. Encuentre una
relación matemática entre el rango de diámetros permisibles para el núcleo y el rango del

índice de refracción permisible en el revestimiento. También muestre dicha relación

gráficamente.

19. Una fibra multimodo de índice escalonado tiene índices de refracción de 1.41 y 1.40,

respectivamente en el núcleo y en el revestimiento. El radio del núcleo es de 50 µm. Diga

cuantos modos se propagan aproximadamente a una longitud de onda de 1300 nm.

20. Una fibra de índice escalonado tiene índices de refracción 1.460 y 1.457. el radio del

núcleo es de 5 µm. Encuentre la constante de fase β del modo dominante a una

frecuencia de trabajo igual al 90% del valor de la frecuencia de corte del primer modo

superior.

21. Una fibra monomodo de índice escalonado tiene un radio de 4 µm. Los índices de

refracción son 1.46 y 1.455. Calcule la apertura numérica de la fibra y la frecuencia

normalizada a una frecuencia de transmisión de 230 THz (1300 nm).

Medios De Transmisión

Universidad Francisco de Paula Santander

Universidad Francisco de Paula Santander

Cúcuta - Norte de Santander - Colombia

Tels: (057)(7) 5776655 - www.ufps.edu.co

22. ¿Cuánto debe valer el radio de una fibra óptica monomodo de índice escalonado que

trabaje en la primera ventana de propagación (λ=850 nm) y tenga en su núcleo un índice

de refracción igual a 1.465 y en el revestimiento uno de 1.46?

23. Si en el problema anterior se hace el cambio para pasar usar la segunda ventana de

propagación (λ=1300 nm), ¿Cuánto puede valer el radio del núcleo para propagación

monomodo?

24. Una fibra de índice escalonado trabaja en la tercera ventana de propagación (λ=1550 nm).

Sus índices de refracción son 1.48 y 1.47. Si el diámetro del núcleo es de 12 µm,

¿Cuántos modos se propagan en la fibra y cuánto vale su frecuencia normalizada de

corte?
25. Repita el problema anterior suponiendo que el diámetro del núcleo aumentase a 20 µm.

26. Una fibra de índice escalonado tiene índices de refracción de 1.46 y 1.45. Si el radio del

núcleo es de 6 µm, encuentre la constante de fase del modo dominante a una frecuencia

de transmisión de 230 THz.

27. Una fibra multimodo de índice escalonado que transmite en la primera ventana (λ=830 nm)

tiene un núcleo con radio igual a 30 µm. Sus índices de refracción valen 1.48 y 1.462.

¿Cuántos modos se propagan en la fibra?

28. Si el problema anterior se cambia a la tercera ventana, con λ=1600 nm, ¿Cuántos modos

se propagan en la fibra?

29. Un fabricante quiere hacer una fibra multimodo de índice escalonado con frecuencia

normalizada máxima igual a 60, que tenga una apertura numérica de 0.35. Si en el

revestimiento desea usar un índice de refracción igual a 1.44, ¿Cuánto debe valer el radio

y el índice de refracción del núcleo a una frecuencia de transmisión de 350 THz?

30. Un rayo de luz viaja con una velocidad de 2.05 x 108 m/s en el núcleo de una fibra de

índice escalonado. Si el ángulo crítico en la interfase núcleo-revestimiento es de 18°, diga

cuánto valen la apertura numérica de la fibra y el ángulo de aceptación.

31. Una fibra de índice gradual con distribución parabólica tiene índice de refracción en el

revestimiento igual a 1.46. En el núcleo, el valor máximo de n en 1.48. Si el radio del

núcleo es de 20 µm y la longitud de onda de operación igual a 850 nm, ¿Cuántos modo se

propagan aproximadamente?

32. Una fibra de índice escalonado tiene índices de refracción de 1.460 y 1.457 en el núcleo y

el revestimiento, respectivamente. El radio del núcleo es de 5µm. Encuentre la constante

Medios De Transmisión

Universidad Francisco de Paula Santander

Universidad Francisco de Paula Santander

Cúcuta - Norte de Santander - Colombia

Tels: (057)(7) 5776655 - www.ufps.edu.co

de fase β del modo dominante a una frecuencia de trabajo igual al 90% del valor de la
frecuencia de corte del primer modo superior.

33. Un rayo de luz viaja dentro de un material con índice de refracción igual a 1.48 y que

colinda con otro material cuyo índice es igual a 1.46.

a. Encuentre el rango de valores que puede tener el ángulo de incidencia para

garantizar que la reflexión interna sea total.

b. Obtenga una gráfica en función del ángulo de incidencia, del desfasamiento que

sufrirían las componentes normal y paralela de la onda de luz al hacer contacto con

la frontera reflejarse nuevamente hacia el medio 𝜂1.

34.Una fibra multimodo de índice escalonado tiene índices de refracción iguales a 1.48 y

1.46, respectivamente, en el núcleo y el revestimiento. Calcule la apertura numérica de la

fibra y el ángulo de aceptación del cono de iluminación asociado a ella.

35.Grafique la variación del índice de refracción en el núcleo de una fibra multimodo de índice

gradual para los casos en los que el exponente α de su ecuación característica vale 1, 2, 8

y 1000. Considere que el valor máximo de 𝑛 es 1.495, que el diámetro del núcleo es de 70

μm y que el índice de refracción en el revestimiento vale 1.45.

36.Una fibra de índice escalonado tiene índices de refracción de 1.460 y 1.457 en el núcleo y

el revestimiento, respectivamente. El radio del núcleo es de 5µm. Encuentre la constante

de fase β del modo dominante a una frecuencia de trabajo igual al 90% del valor de la

frecuencia de corte del primer modo superior.

37. Un rayo de luz viaja dentro de un material con índice de refracción igual a 1.48 y que

colinda con otro material cuyo índice es igual a 1.46.

a. Encuentre el rango de valores que puede tener el ángulo de incidencia para

garantizar que la reflexión interna sea total.

b. Obtenga una gráfica en función del ángulo de incidencia, del desfasamiento que

sufrirían las componentes normal y paralela de la onda de luz al hacer contacto con

la frontera reflejarse nuevamente hacia el medio 𝑛1.

38. Una fibra tiene un índice de refracción de 1.6 para el núcleo y 1.4 para el revestimiento. Si

el rayo incidente toca la frontera con un ángulo de incidencia de 30º, calcule el ángulo de

refracción con el que se desvía el rayo en el revestimiento.

39. Una fibra tiene un índice de refracción de 1.6 para el núcleo y 1.4 para el revestimiento.

Calcule el ángulo de incidencia (ángulo crítico) con el cual el rayo debe tocar la frontera

para que el rayo refractado se propague a lo largo de dicha la frontera.
