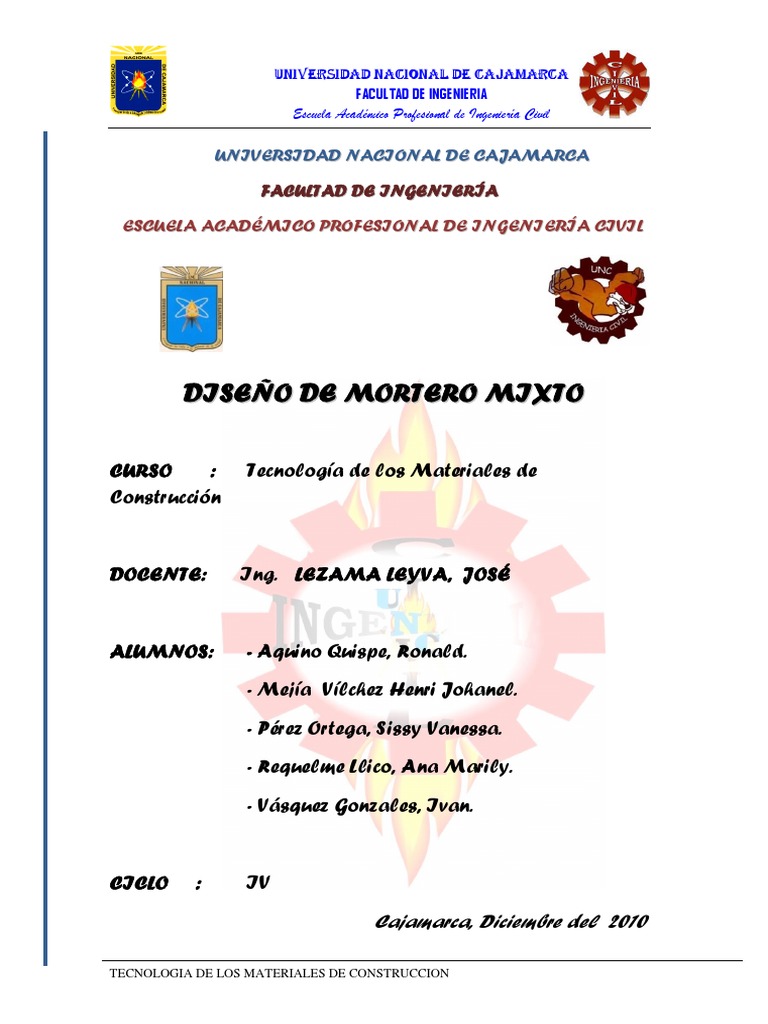

UNIVERSIDAD NACIONAL DE CAJAMARCA

FACULTAD DE INGENIERIA
Escuela Académico Profesional de Ingeniería Civil

UNIVERSIDAD NACIONAL DE CAJAMARCA

FACULTAD DE INGENIERÍA

ESCUELA ACADÉMICO PROFESIONAL DE INGENIERÍA CIVIL

DISEÑO DE MORTERO MIXTO

CURSO : Tecnología de los Materiales de

Construcción

DOCENTE: Ing. LEZAMA LEYVA, JOSÉ

ALUMNOS: - Aquino Quispe, Ronald.

- Mejía Vílchez Henri Johanel.
- Pérez Ortega, Sissy Vanessa.
- Requelme Llico, Ana Marily.
- Vásquez Gonzales, Ivan.

CICLO : IV
Cajamarca, Diciembre del 2010

TECNOLOGIA DE LOS MATERIALES DE CONSTRUCCION

 UNIVERSIDAD NACIONAL DE CAJAMARCA
FACULTAD DE INGENIERIA
Escuela Académico Profesional de Ingeniería Civil

I. INTRODUCCION:

Como futuros profesionales el estudio de los materiales de

construcción, juega un papel muy importante dentro de la formación de
un Ingeniero Civil, ya que de esto dependerá su buen desenvolvimiento
dentro de su vida laboral y en la sociedad. Es por esto que el presente
trabajo de investigación se hizo con la finalidad de analizar en forma
minuciosa el comportamiento tanto físico como mecánico de los
diferentes agregados utilizados en la elaboración de los denominados
morteros, los cuales forman parte importante en la construcción de
albañilería.

TECNOLOGIA DE LOS MATERIALES DE CONSTRUCCION

 UNIVERSIDAD NACIONAL DE CAJAMARCA
FACULTAD DE INGENIERIA
Escuela Académico Profesional de Ingeniería Civil

II. OBJETIVOS:
 OBJETIVO GENERAL:
*determinar las propiedades físicas y mecánicas de la cal.

 OBJETIVOS ESPECIFICO:
*determinar es peso específico de la cal.
*determinar la masa volumétrica de la cal.
* determinar la molturación de la cal.
*determinar la resistencia a compresión de la cal.

TECNOLOGIA DE LOS MATERIALES DE CONSTRUCCION

 UNIVERSIDAD NACIONAL DE CAJAMARCA
FACULTAD DE INGENIERIA
Escuela Académico Profesional de Ingeniería Civil

III. Marco teórico:

I. CAL
1. Historia.

 La cal ya era conocida en el sexto milenio adC como material de

construcción para morteros y revestimientos, ya que en Çatal Hüyük se
han encontrado paredes revocadas con frescos y armadas con
morteros. Posteriormente, gracias a investigaciones de arqueólogos se
ha descubierto que se ha usado en periodos como el antiguo Egipto,
imperio Asirio, Grecia clásica, en el imperio romano; también, fuera del
Mediterráneo, fue usada por los Mayas, Incas y Aztecas en América y
las primeras dinastías chinas o también las primeras dinastías indias.

2. Tipos de Cal
2.1 Cal Aérea.

 La cal aérea tiene capacidad bioclimática y es capaz de conservarse

en perfectas condiciones durante siglos, ya que posee poros que dejan
transpirar las paredes y al mismo tiempo la impermeabilizan. También
el núcleo que conserva, regula la temperatura del interior de una casa
gracias al efecto de "respiración" de la casa a través suyo. Para ello, el
resto de los materiales deben ser tradicionales, como piedra, barro,
ladrillo tradicional, etc.
 En la antigüedad, cuando se comenzaba la construcción de algún
monumento (catedrales, palacios, etc.), se preparaban las balsas de
cal, ya que era el último elemento que se usaba en grandes cantidades
y como la construcción era muy lenta, en algunos casos duraba más
de un siglo, la cal iba madurando para cuando fuera necesaria. Los
antiguos caleros decían que la cal ideal era la que llevaba al menos
treinta años en reposo y la denominaban "chica" mientras que a la cal
de entre veinte y treinta años la denominaban "chico".
 Hasta hace poco más de un siglo, o siglo y medio, dependiendo de la
zona de España, cuando alguien tenía un hijo se preparaba una balsa
de cal para cuando este tuviese que emprender la construcción de su
casa.
 Una vez que la cal se utiliza, empieza a cristalizar y a carbonatarse,
desde la superficie hacia dentro, conservando un núcleo húmedo que
es el que le confiere sus propiedades y elasticidad, gracias a la cual
tiene un comportamiento mecánico mejor que un cemento portland,
tanto para revocos exteriores como interiores, así como para morteros
y otros usos.

TECNOLOGIA DE LOS MATERIALES DE CONSTRUCCION

 UNIVERSIDAD NACIONAL DE CAJAMARCA
FACULTAD DE INGENIERIA
Escuela Académico Profesional de Ingeniería Civil

 Al cabo de cientos de años, la cal apagada, después de carbonatarse

completamente, retorna a su estado original en la cantera, que es el de
roca caliza.
 Una observación importante es que la cal apagada no tiene
propiedades adherentes y por lo tanto su fijación es mecánica a los
huecos de la piedra o el ladrillo, por lo que, si se va a aplicar a una
pared lisa, previamente, hay que picarla para crear unos pequeños
"hoyuelos" en toda la superficie donde se pueda "agarrar".

a) Usos de la cal aérea

 Otro uso de la cal es en "lechada" para jalbegar (pintar) las paredes y

en algunos casos los techos con una brocha gorda. Esta pintura tiene,
como los enfoscados, revocos, estucos, etc. de cal aérea apagada, un
comportamiento bioclimático que hace que un edificio tenga frescor en
verano y calor en invierno, el efecto vasija de barro o botijo.
 Se utiliza en la técnica de construcción llamada tapial, ya que forma
parte de la mezcla usada.
 También puede ser usada para la creación de caminos de tierra o con
mortero de cal que mantienen y regulan la temperatura de su superficie
creando una zona con microclima "suave" y evitando la creación de
charcos.
 Asimismo, puede usarse para desinfectar superficies como paredes o
evitar plagas en árboles pintando la superficie de su tronco con
lechada de cal.

b) Precauciones al "apagar" o "matar" la cal

 La cal al contacto con el agua reacciona alcanzando una temperatura

de 90º C por lo que hay que tener cuidado ya de por sí con el
recipiente donde se hace. Sólo debe hacerse en recipientes metálicos
o de ciertos plásticos.
 Durante este proceso y posteriormente, la cal se vuelve cáustica y
puede provocar quemaduras químicas muy graves. Si una parte de cal
cae sobre nuestra piel o sobre todo, en nuestros ojos, es muy
importante:
 utilizar agua en abundante cantidad para limpiarse, nunca en pequeñas
cantidades, ya que siempre hay una pequeña proporción que sigue
manteniendo su composición original y reaccionaría hirviendo.
 En el caso de tratarse de un ojo habría muchísimas posibilidades de
perderlo.
 Es mejor que los restos cal salgan gracias a las secreciones
lacrimales, aunque es muy doloroso.
 Para la operación de apagado, en la que hay que batir a pocas
revoluciones la mezcla para oxigenarla bien, siempre hay que usar
guantes y gafas protectoras.

TECNOLOGIA DE LOS MATERIALES DE CONSTRUCCION

 UNIVERSIDAD NACIONAL DE CAJAMARCA
FACULTAD DE INGENIERIA
Escuela Académico Profesional de Ingeniería Civil

2.2 La cal hidráulica

 La cal hidráulica fue creada en Francia en 1821 ya que en este país las
canteras de cal, al igual que en las de Bélgica y Alemania, daban una
roca de pésima calidad con muchos silicatos en comparación a las
canteras de países como España e Italia. Básicamente la cal hidráulica
se comporta en la construcción como un cemento portland blanco, pero
con peores resultados.
 Los franceses consiguieron su uso masivo prohibiendo en sus
colonias, sobre todo en las norteafricanas, el uso de la cal aérea y
obligando a usar la cal hidráulica.
 Dentro de las cales hidráulicas existen las cales hidráulicas
naturales, son naturales ya que no tienen ningún tipo de aditivo, como
los cementos y poseen mucha más resistencia que una cal aérea, las
cales aéreas para poder usarse en construcción deberá estar siempre
mezclada con algún tipo de aditivo llamados puzolánicos (cemento,
escoria, etc.) para obtener resistencia; se pueden utilizar en
rehabilitación de edificios antiguos como en Bioconstrucción ya que no
contiene ningún tipo de Sulfato, Aluminatos, Sales, etc y que pueden
dañar tanto el edificio a rehabilitar o a construir.
 La resistencia de este tipo de cales viene dada por la combinación de
sílice que se da durante el proceso de cocción de la cal, mientras que
en las cales hidráulicas no naturales se consigue su resistencia por
adición de elementos puzolánicos durante el proceso del fraguado.

IV. Procedimiento y resultados:

1. Peso específico o Gravedad Especifica de la Cal

CALCULOS Y RESULTADOS
a) Determinación de la Gravedad especifica del alcohol

𝑃1 = 144.4𝑔
𝑃2 = 587.1𝑔
𝑉 = 500𝑐𝑚3

TECNOLOGIA DE LOS MATERIALES DE CONSTRUCCION

 UNIVERSIDAD NACIONAL DE CAJAMARCA
FACULTAD DE INGENIERIA
Escuela Académico Profesional de Ingeniería Civil

587.1 − 144.4 𝑔
𝛾𝑂𝐻 = = 0.8854 3
500 𝑐𝑚
b) Método del Picnómetro

𝐴 = 100𝑔
𝐵 = 602𝑔
𝐶 = 669𝑔

𝐴 ∗ 𝛾𝑂𝐻 100 ∗ 0.8854 𝑔

𝛾𝑐𝑎𝑙 = = = 2.68 3
𝐵 + 𝐴 − 𝐶 602 + 100 − 669 𝑐𝑚
2. PESO UNITARIO(Densidad de masa)
CALCULOS Y RESULTADOS

a) Determinación de la gravedad específica del agua

𝑃1 = 143𝑔
𝑃2 = 641𝑔
𝑉 = 500𝑐𝑚3

641 − 143 𝑔
𝛾𝐻2 𝑂 = = 0.996 3
500 𝑐𝑚

b) Determinación de volumen del molde

TECNOLOGIA DE LOS MATERIALES DE CONSTRUCCION

 UNIVERSIDAD NACIONAL DE CAJAMARCA
FACULTAD DE INGENIERIA
Escuela Académico Profesional de Ingeniería Civil

𝑃1 = 1445𝑔
𝑃2 = 2170𝑔

2170 − 1445
𝑉𝑅 = = 727.91𝑐𝑚3
0.996

c) Determinación del Peso Unitario

𝑃𝐴 = 1445𝑔
𝑃𝐵 = 2053𝑔; 𝑃𝐵 = 2060𝑔; 𝑃𝐵 = 2055𝑔 → 𝑃𝑏)𝑝𝑟𝑜𝑚𝑒𝑑𝑖𝑜 = 2056𝑔
𝑃𝐵 − 𝑃𝐴 2056 − 1445
𝑃𝑈 = = = 0.84
𝑉𝑅 727.91
𝑃𝑈 = 0.84
3. MOLTURACION O FINURA

TECNOLOGIA DE LOS MATERIALES DE CONSTRUCCION

 UNIVERSIDAD NACIONAL DE CAJAMARCA
FACULTAD DE INGENIERIA
Escuela Académico Profesional de Ingeniería Civil

CALCULOS Y RESULTADOS
 Datos

𝑚 = 200𝑔

Malla N° Retenido(g) %Retenido %Retenido Ac %Que pasa

16 10 5 5 95
50 16 8 13 87
100 11 5.5 18.5 81.5

V. Conclusiones:
 Se lograron determinar las propiedades físicas y mecánicas de los
aglomerantes en estudio (cal y cemento).
 Se Puede mencionar que la resistencia de un mortero de cemento y
arena es mayor que la de un mortero mixto.
 El mortero mixto es muy adecuado para ser usado en construcciones,
ya que ahorra cemento, le da mayor adhesividad al muro en su
conjunto y es de menor costo.

VI. Recomendaciones:

 Una buena atención y disponibilidad de tiempo por parte del técnico,

incluso se debe dar la atención en las tardes y los días sábados.
 Se debe tener mucho cuidado en el proporciona miento de los
agregados, ya que esto influye grandemente en la resistencia de un
mortero.
 La elaboración de especímenes debe hacerse cuidadosamente para
evitar la formación de pequeñas cavidades externas.
 Al momento de hallar la relación A/MC se debe realizar con sumo
cuidado para evitar la formación de grumos.

TECNOLOGIA DE LOS MATERIALES DE CONSTRUCCION

 UNIVERSIDAD NACIONAL DE CAJAMARCA
FACULTAD DE INGENIERIA
Escuela Académico Profesional de Ingeniería Civil

VII. Bibliografía:

 Apuntes de clases.
 MATERIALES DE CONSTRUCCIÓN.
Autor: ING. JOSE LEZAMA LEYVA
 ENSAYO DE MORTEROS MIXTOS:
JAIME SUAREZ DIAZ BUCARAMANGA – COLOMBIA-
BUCARAMANGA
 ASPECTOS PRACTICOS DEL ENSAYOS DE MORTEROS
LIC. EDUARDO MARUCA-ARGENTINA
