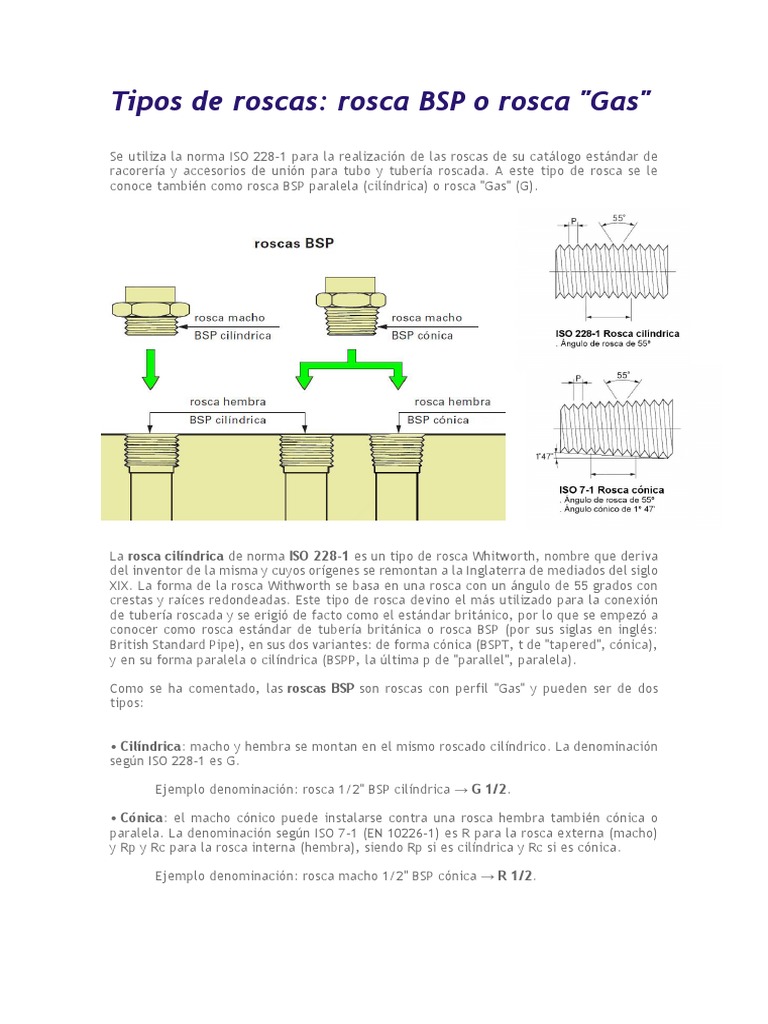

Tipos de roscas: rosca BSP o rosca "Gas"

Se utiliza la norma ISO 228-1 para la realización de las roscas de su catálogo estándar de
racorería y accesorios de unión para tubo y tubería roscada. A este tipo de rosca se le
conoce también como rosca BSP paralela (cilíndrica) o rosca "Gas" (G).

La rosca cilíndrica de norma ISO 228-1 es un tipo de rosca Whitworth, nombre que deriva
del inventor de la misma y cuyos orígenes se remontan a la Inglaterra de mediados del siglo
XIX. La forma de la rosca Withworth se basa en una rosca con un ángulo de 55 grados con
crestas y raíces redondeadas. Este tipo de rosca devino el más utilizado para la conexión
de tubería roscada y se erigió de facto como el estándar británico, por lo que se empezó a
conocer como rosca estándar de tubería británica o rosca BSP (por sus siglas en inglés:
British Standard Pipe), en sus dos variantes: de forma cónica (BSPT, t de "tapered", cónica),
y en su forma paralela o cilíndrica (BSPP, la última p de "parallel", paralela).

Como se ha comentado, las roscas BSP son roscas con perfil "Gas" y pueden ser de dos
tipos:

• Cilíndrica: macho y hembra se montan en el mismo roscado cilíndrico. La denominación

según ISO 228-1 es G.

Ejemplo denominación: rosca 1/2" BSP cilíndrica → G 1/2.

• Cónica: el macho cónico puede instalarse contra una rosca hembra también cónica o
paralela. La denominación según ISO 7-1 (EN 10226-1) es R para la rosca externa (macho)
y Rp y Rc para la rosca interna (hembra), siendo Rp si es cilíndrica y Rc si es cónica.

Ejemplo denominación: rosca macho 1/2" BSP cónica → R 1/2.

 Tipos de roscas (II): roscas NPT
Este tipo de rosca Whitworth o BSP, se convirtió en el estándar británico desde mediados
del siglo XIX. Un par de décadas más tarde en Estados Unidos se desarrolló la rosca
NPT (National Pipe Thread).

ANSI B1.20.1 Rosca cónica

Ángulo de rosca de 60º
Ángulo cónico de 1º47”

Se diferencia de la rosca BSP en que el ángulo del diente de rosca es de 60º en lugar de 55º
y las aristas son más pronunciadas. También hay diferencias en el paso, en alguna de las
medidas. Por ejemplo, en la rosca BSP de pulgada, el paso es de 11 hilos por pulgada,
mientras que en la NPT de pulgada es de 11,5 hilos.

Las roscas NPT son cónicas (conicidad 1º 47’), aunque existen algunas variantes en formato
cilíndrico.

• NPT (National Pipe Thread): La designación de la rosca consta de las siglas NPT, el
diámetro – nominal del tubo- y el paso – expresado en nº de hilos de rosca por
pulgada. La especificación de la rosca NPT se recoge en la norma ANSI B1.20.1, que
sustituyó a la original ANSI B2.1 en 1973. La rosca NPT requiere del uso de un
producto sellante, como cinta de PTFE por ejemplo.

• NPTF (Dryseal Pipe Threads, la “f” hace referencia a fuel, combustible en inglés):
es una rosca derivada de la NPT. Comparte con la NPT los mismos diámetros, hilos
por pulgada y conicidad. Se diferencia de la NPT en la medida de crestas y fondos
de rosca, que hace que interfieran mutuamente en el momento del apriete de la
rosca. De esta manera se consigue una unión estanca, sin necesidad de sellantes.
La designación de la rosca consta de las siglas NPTF, el diámetro nominal, el paso
y la clase (1 ó 2). La especificación de la rosca NPTF se recoge en la norma ANSI
B20.3, que sustituyó a la original ANSI B2.2 en 1973.
La especificación de los calibres para verificar la rosca NPTF queda recogida en la
norma ANSI B.20.5.
 Tipos de roscas (III) – rosca métrica

ISO 68-1 Rosca métrica

Ángulo de rosca de 60º

Tras describir las roscas BSP y NPT, las de uso más común para la unión de tuberías,
queremos introducir la rosca métrica, de perfil ISO, que es de tipo cilíndrico y la más
habitual en tornillería y tuercas.

También conocidas como ‘roscas del sistema métrico’ o ‘SI’, pertenecen a una familia de
pasos de rosca estandarizada en 1946, en base al Sistema Internacional de Unidades (SI),
antes denominado Sistema Métrico Decimal, y de ahí la denominación “métrico”.

Al igual que las roscas NPT, el ángulo del diente de rosca es de 60º, sin embargo las aristas
son más redondeadas como ocurre con las roscas BSP: de la altura de rosca (H) es extraído
1/8 por la parte del diámetro máximo y 1/4 por la parte del diámetro mínimo, lo que le
confieren el aspecto más redondeado.

La designación de la rosca métrica (Metric Thread) consta de la letra M y el diámetro por

el paso en milímetros, separados por el signo de multiplicación (x).

o Ejemplo: M 8x1 indica rosca tipo Métrica, de 8mm. de diámetro y de 1mm. de paso.

La especificación de la rosca Métrica se recoge en las normas ISO 68-1 e ISO 965-1. La rosca
métrica no es en sí misma estanca; necesita de un medio sellante. En su lugar, lo más
habitual es el empleo de juntas o, en menor medida, superficies de contacto metal-metal.

Existen dos agrupaciones de rosca métrica:

1- Fina. Roscas con menor distancia de paso por lo tanto más hilos de rosca por distancia
axial, y menor longitud de área roscada. Entendemos por distancia axial la recorrida por
una vuelta completa del tornillo. Se puede encontrar designada como MB – la más común
y de mayor tamaño de paso- y MC, MD o ME, aunque todas estas antiguas designaciones se
agruparon y se conocen globalmente como rosca métrica fina. El ejemplo anterior podría
ser una designación de rosca métrica fina: M 8x1.

2- Gruesa o Normal. Es aquélla que tiene un paso mayor, por lo tanto menos hilos de rosca
por distancia axial, y mayor longitud de área roscada. También se puede encontrar
designada MA (Métrica tipo A). La equivalente al ejemplo en este tipo de rosca seria la M
8x1,25.

Es importante saber que estas agrupaciones de rosca no tienen mejor o peor calidad las
unas respecto de las otras, simplemente se diferencian por el tamaño de las roscas en
relación al diámetro de la tuerca y tienen aplicaciones distintas. La rosca métrica fina se
usa habitualmente cuando se dispone de menos espacio para roscar, por ejemplo sobre
paredes delgadas.

Si bien este tipo de roscas se usan mayormente en Europa, con la misma forma y con esta
misma diferenciación, aunque con dimensiones distintas y en pulgadas, se encuentran los
estándares UNC (Unified National Course) de tipo grueso y UNF (Unified National Fine),
fabricadas bajo estándares ANSI y ampliamente utilizadas en Estados Unidos. Siguiendo con
el ejemplo anterior M 8x1, serian sus equivalentes las siguientes designaciones: 5/16 – 18
UNC y 5/16 – 24 UNF.
