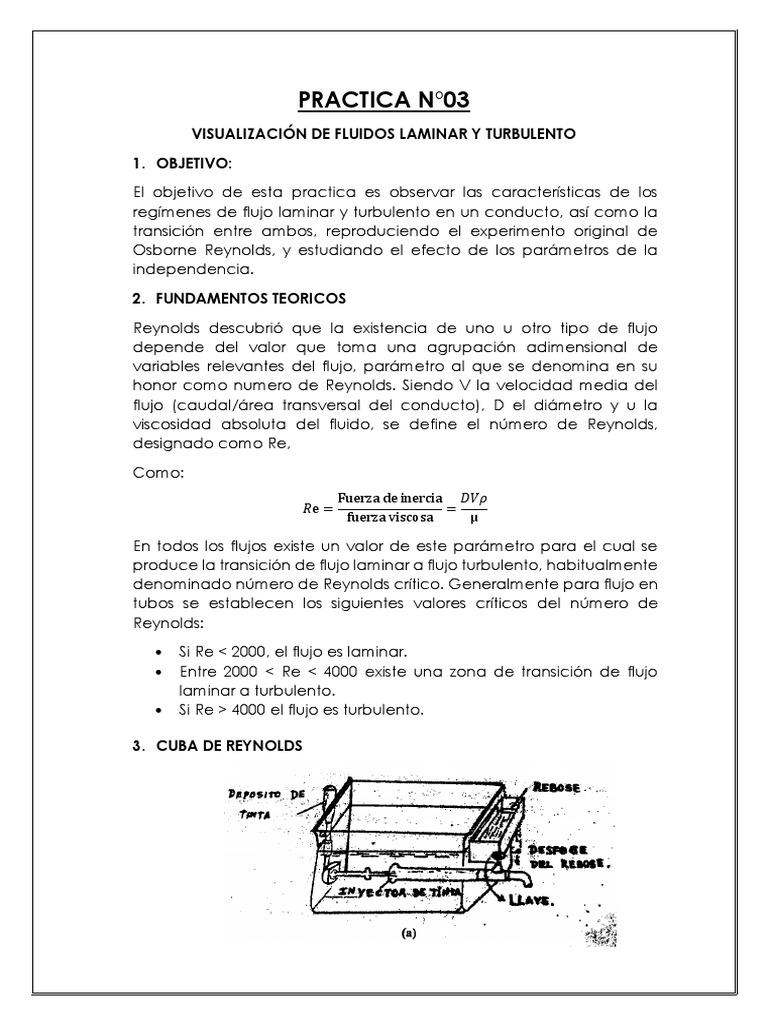

PRACTICA N°03

VISUALIZACIÓN DE FLUIDOS LAMINAR Y TURBULENTO

1. OBJETIVO:

El objetivo de esta practica es observar las características de los

regímenes de flujo laminar y turbulento en un conducto, así como la
transición entre ambos, reproduciendo el experimento original de
Osborne Reynolds, y estudiando el efecto de los parámetros de la
independencia.
2. FUNDAMENTOS TEORICOS

Reynolds descubrió que la existencia de uno u otro tipo de flujo

depende del valor que toma una agrupación adimensional de
variables relevantes del flujo, parámetro al que se denomina en su
honor como numero de Reynolds. Siendo V la velocidad media del
flujo (caudal/área transversal del conducto), D el diámetro y u la
viscosidad absoluta del fluido, se define el número de Reynolds,
designado como Re,
Como:
Fuerza de inercia 𝐷𝑉𝜌
𝑅e = =
fuerza viscosa µ

En todos los flujos existe un valor de este parámetro para el cual se

produce la transición de flujo laminar a flujo turbulento, habitualmente
denominado número de Reynolds crítico. Generalmente para flujo en
tubos se establecen los siguientes valores críticos del número de
Reynolds:

 Si Re < 2000, el flujo es laminar.

 Entre 2000 < Re < 4000 existe una zona de transición de flujo
laminar a turbulento.
 Si Re > 4000 el flujo es turbulento.

3. CUBA DE REYNOLDS
El dispositivo experimental consta de dos depósitos de cristal, de los
cuales el mas pequeño esta contenido en el mayor. El deposito grande
contiene agua que inicialmente tiene que estar en reposo para evitar la
introducción de turbulencia en el flujo. El deposito pequeño contiene un
colorante fuerte (permanganato potásico en este caso) que se inyecta
en el deposito lleno de agua mediante un tubo terminado en una
boquilla. Un tubo de vidrio permite la visualización del hilo de colorante.
En la parte inferior del dispositivo existe una válvula que permite regular el
caudal de flujo que circula por la instalación, es decir, permite establecer
una u otra velocidad de salida del agua. Dependiendo de la velocidad
de circulación del agua, el hilo de colorante se observará con mayor o
menor nitidez. Cuando la velocidad del agua sea muy baja, el hilo de
colorante será perfectamente nítido, hecho indicativo de que esta en un
régimen de flujo laminar, como se observa en la figura 2(a). si la velocidad
del agua aumenta, comienza a perderse la nitidez del hilo colorante
(régimen de flujo de transición), como se observa en la figura 2(b).
finalmente, cuando se continúan aumentando las velocidades de
circulación del agua, llega el momento en el que el hilo de colorante se
rompe completamente, alcanzándose entonces el régimen de flujo
turbulento, como se observa en la figura 2(c).
 4. PARTE EXPERIMENTAL
La práctica se desarrollará según los siguientes pasos:
4.1. Visualización de los diferentes regímenes de flujo

La primera parte de la práctica consiste en la visualización de los

diferentes regímenes de flujo que experimenta el agua que circula por
el tubo de vidrio del dispositivo experimental.

4.2. Equipos e instrumentos

 Cuba de Reynolds
 Cronometro
 Termómetro
 Tinte
4.3. Procedimiento
a) Verificar el numero de vueltas que tiene la válvula de descarga
para poder graduar su abertura (1/4, 2/4, 3/4, 4/4 de la abertura).
b) Llenar la cuba de Reynolds con agua hasta que permanezca una
altura constante.
c) Preparar el tinte y vertirlo en su propio recipiente.
d) Abrir la válvula de descarga en su primera posición.
e) Abrir la válvula del colorante para observar el tipo de flujo.
f) Tomar el volumen del agua en la probeta graduada en un tiempo
determinado, efectuando siempre esta operación tres veces para
cada apertura y obtener un promedio.
g) Medir la temperatura del agua y considerarlo constante para toda
la práctica.

En el informe debe hacerse una explicación detallada de las

peculiaridades observadas para cada caudal, el régimen de flujo en
que se encuentra el agua, etc.
4.4. Determinación del número de Reynolds

Mediante el termómetro introducido en el depósito lleno de agua que

circula por la instalación, y suponiendo que se mantiene constante, se
establecerá la viscosidad cinemática del agua que se empleará a lo
largo del experimento, a partir de los datos de la tabla I.
Tabla I. Viscosidad cinematica del agua en funcion de la temperatura
Temperatura (C°) 5 10 15 20 25 30
Viscosidad (mm2/s) 1.52 1.308 1.142 1.007 0.897 0.804

Para cada caudal de agua circulante por la instalación deberá

determinarse la velocidad del agua en el tubo de vidrio, teniendo en
cuenta que diámetro del mismo en mm. A continuación, se obtendrá el
número de Reynolds a partir de la expresión (1). Del valor obtenido para
el numero de Reynolds, podrá indicarse el régimen de flujo que
correspondería al caudal circulante. Se habrá de verificar que coincide
con el régimen observado en el ensayo, según las propiedades
mostradas por el hilo de colorante.
4.5. Calculo del factor de fricción

Para cada uno de los caudales de agua circulante que se establezcan

en el experimento, debe calcularse el factor de fricción del tubo de vidrio.
Como sabemos, dicho factor de fricción va a depender del número de
Reynolds y de la rugosidad relativa de la tubería, y se calcula de manera
diferente dependiendo de que exista régimen laminar o turbulento.

En régimen laminar, el factor de fricción solo depende del número de

Reynolds, y se calcula a partir de la ecuación de Poiseuille:
64
𝑓=
𝑅𝑒
En régimen turbulento, el factor de fricción dependerá además de la
rugosidad relativa de la tubería. No obstante, por tratarse en este caso
de una tubería de vidrio, puede considerarse que la tubería es lisa, el
factor de fricción de la misma puede calcularse mediante la fórmula de
Blasius:

𝑓 = 0.316𝑅𝑒 −0.25
En el informe se habrá de exponer en forma de tabla y gráficamente los
factores de fricción obtenidos para cada caudal y el número de Reynolds
correspondiente a los mismos

4.6. SOLUCION TEORICA DE LA EXPERIMENTACION

Liquido: anilina

PRUEBA 1
En régimen laminar
DATOS
Volumen (v) = 230 ∗ 10−6 𝑚3

Tiempo (t) = 30 s
Diámetro (D) =1.5 cm
Flujo (Q)=?
Velocidad (V)=?
 v 230∗10−6 m3 −6 m
3
Q= = = 7.67 ∗ 10
t 30s s

𝜋𝐷2 𝜋∗(1.5∗10−2 𝑚)2

A= = = 1.77 ∗ 10−4 𝑚2
4 4

m3
𝑄 7.67∗10−6 𝑚
s
V= = = 0.043
𝐴 1.77∗10−4 𝑚2 𝑠

−2 𝑚 𝑘𝑔
𝐷𝑉𝜌 1.5 ∗ 10 𝑚 ∗ 0.043 𝑠 ∗ 1000 𝑚3
𝑅𝑒 = = = 645
𝜇 −3 𝑘𝑔
1 ∗ 10
𝑚𝑠

𝑓 = 0.316𝑅𝑒 −0.25 = 0.316 ∗ 645−0.25 = 0.062

PRUEBA 2
En régimen turbulento
DATOS
Volumen (v) = 1620 ∗ 10−6 𝑚3

Tiempo (t) = 30 s
Diámetro (D) =1.5 cm
Flujo (Q)=?
Velocidad (V)=?
v 1620∗10−6 m3 −5 m
3
Q= = = 5.4 ∗ 10
t 30s s

𝜋𝐷2 𝜋∗(1.5∗10−2 𝑚)2

A= = = 1.77 ∗ 10−4 𝑚2
4 4
 m3
𝑄 5.4∗10−5 s 𝑚
V= = = 0.305
𝐴 1.77∗10−4 𝑚2 𝑠

−2 𝑚 𝑘𝑔
𝐷𝑉𝜌 1.5 ∗ 10 𝑚 ∗ 0.305 𝑠 ∗ 1000 𝑚3
𝑅𝑒 = = = 4575
𝜇 −3 𝑘𝑔
1 ∗ 10
𝑚𝑠

𝑓 = 0.316𝑅𝑒 −0.25 = 0.316 ∗ 4575−0.25 = 0.038

5. RESUMEN DE LOS RESULTADOS

Tipo de flujo Factor

Q(m3 ⁄s) V(m/s) N°Re
Observado Teórico f
1 7.67*10-6 0.043 645 LAMINAR LAMINAR 0.062
2 5.4*10-5 0.305 4575 TURBULENTO TURBULENTO 0.038
