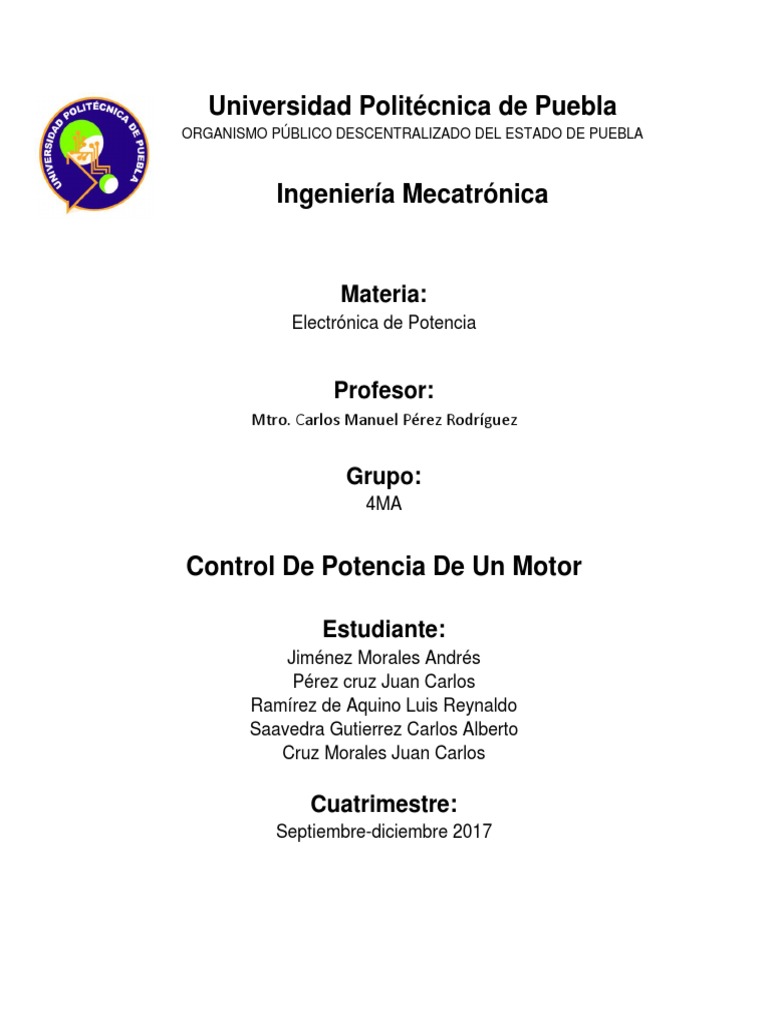

Universidad Politécnica de Puebla

ORGANISMO PÚBLICO DESCENTRALIZADO DEL ESTADO DE PUEBLA

Ingeniería Mecatrónica

Materia:
Electrónica de Potencia

Profesor:
Mtro. Carlos Manuel Pérez Rodríguez

Grupo:
4MA

Control De Potencia De Un Motor

Estudiante:
Jiménez Morales Andrés
Pérez cruz Juan Carlos
Ramírez de Aquino Luis Reynaldo
Saavedra Gutierrez Carlos Alberto
Cruz Morales Juan Carlos

Cuatrimestre:
Septiembre-diciembre 2017
 Introducción
4N25, Optoacoplador Aislador Con Salida de Transistor
El 4N25 es un diodo emisor de infrarrojos de arseniuro de galio, junto
con un fototransistor de silicio. Un opto acoplador, también llamado
optoaislador o aislador acoplado ópticamente, es un dispositivo de
emisión y recepción que funciona como un interruptor activado
mediante la luz emitida por un diodo LED que satura un componente
opto electrónico, normalmente en forma de fototransistor o fototriac.
De este modo se combinan en un solo dispositivo semiconductor, una
foto emisor y un foto receptora cuya conexión entre ambos es óptica.
Estos elementos se encuentran dentro de un encapsulado que por lo
general es del tipo DIP. Se suelen utilizar para aislar eléctricamente a
dispositivos muy sensibles.

PWM
La modulación por ancho o de pulso (o en inglés pulse width
modulation PWM) es un tipo de señal de voltaje utilizada para enviar
información o para modificar la cantidad de energía que se envía a
una carga. Este tipo de señales es muy utilizado en circuitos digitales
que necesitan emular una señal analógica. Este tipo de señales son
de tipo cuadrada o senoidales en las cuales se le cambia el ancho
relativo respecto al período de la misma, el resultado de este cambio
es llamado ciclo de trabajo y sus unidades están representadas en
términos de porcentaje.

D = ciclo de trabajo
𝑡
t= tiempo en que la señal es positiva 𝑫 = 𝑇 ∗ 100
T = Período
MOSFET
Es un transistor utilizado para amplificar o
conmutar señales electrónicas. Es el transistor
más utilizado en la industria microelectrónica, ya
sea en circuitos analógicos o digitales, aunque
el transistor de unión bipolar fue mucho más
popular en otro tiempo. Prácticamente la
totalidad de los microprocesadores comerciales
están basados en transistores MOSFET.

El MOSFET es un dispositivo de cuatro terminales llamados fuente (S, Source), drenador (D, Drain),
puerta (G, Gate) y sustrato (B, Bulk). Sin embargo, el sustrato generalmente está conectado
internamente al terminal de fuente y por este motivo se pueden encontrar dispositivos MOSFET
de tres terminales.
Material:
 Resistencia de 220Ω ,10k Ω, 3k Ω
 Optoacoplador 4n25
 Diodo Zener
 Diodo 1n4007
 Mosfet IRF630

Desarrollo:
Se utilizo un generador de funciones a 5 Vp y 1kHz para realizar un control pwm y así
controlar la velocidad a la cual giraría el motor con ayuda del osciloscopio pudimos observar
la señal del ciclo de trabajo ocupado.

Alimentamos el motor con un voltaje de 9 Vdc

Conectamos los osciloscopios para observar el ancho del ciclo de trabajo ocupado

Se pudo observar que mientras más tiempo durara el ciclo de trabajo de igual aumentaba
la velocidad del motor

Este era el tamaño del ciclo del trabajo al inicio de la practica

y cuando aumentamos el ciclo la primera y la segunda vez se noto un gran cambio de velocidad

Observaciones:
Tuvimos dificultades con el datasheet del optoacoplador y con el mosfet a la hora de conectar
correctamente las terminales de los dispositivos, también otra dificultad con la que nos
presentamos cuando no pudimos hacer una correcta configuración del generador de funciones,
pero gracias al profesor logramos realizar la correcta configuración para generar el ciclo de trabajo
para realizar la práctica.
Referencias:

http://teslabem.com/optoacoplador-4n25.html

http://www.arduino.utfsm.cl/modulacion-por-ancho-de-pulso-pwm/

https://es.wikipedia.org/wiki/Transistor_de_efecto_de_campo_metal-óxido-semiconductor
