Campo Eléctrico

Experiencia No 2

I. Introducción

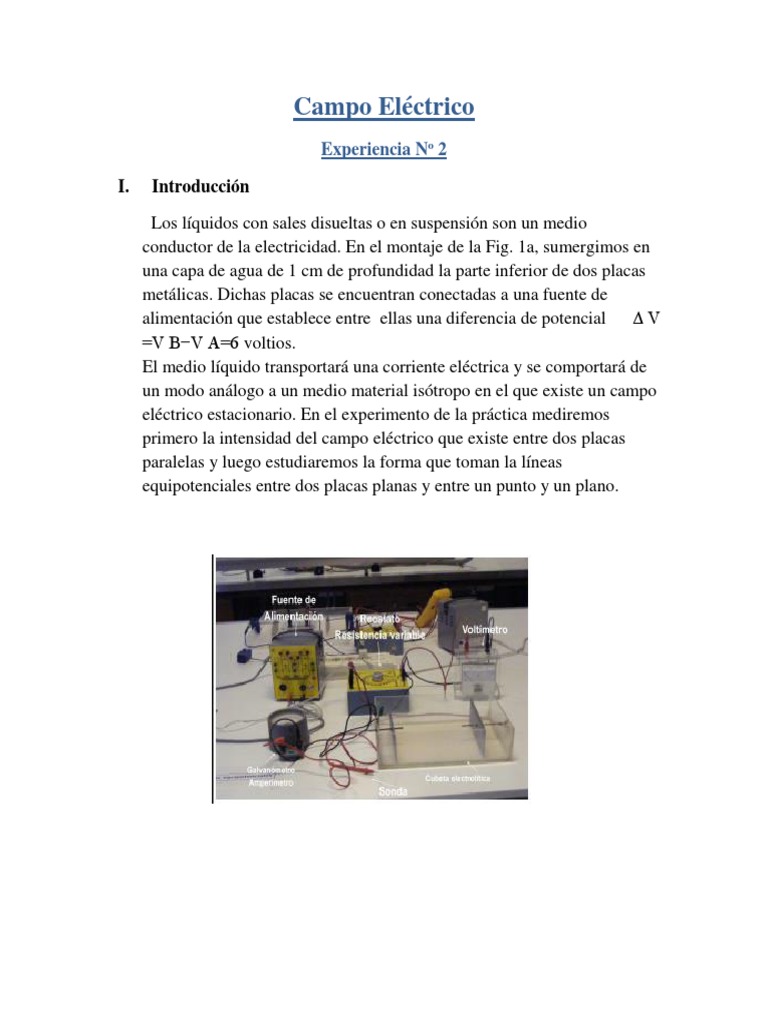

Los líquidos con sales disueltas o en suspensión son un medio

conductor de la electricidad. En el montaje de la Fig. 1a, sumergimos en
una capa de agua de 1 cm de profundidad la parte inferior de dos placas
metálicas. Dichas placas se encuentran conectadas a una fuente de
alimentación que establece entre ellas una diferencia de potencial ΔV
=V B−V A=6 voltios.
El medio líquido transportará una corriente eléctrica y se comportará de
un modo análogo a un medio material isótropo en el que existe un campo
eléctrico estacionario. En el experimento de la práctica mediremos
primero la intensidad del campo eléctrico que existe entre dos placas
paralelas y luego estudiaremos la forma que toman la líneas
equipotenciales entre dos placas planas y entre un punto y un plano.
2do informe del Laboratorio de Física III

En la práctica emplearemos el material de la Fig. 1a. La cubeta tiene el

fondo transparente de modo que pueda verse la hoja de papel
milimetrado que tiene debajo adherida con cinta adhesiva, cuyo propósito
es tener una referencia para medir las posiciones ( x , y) con respecto a
una de las placas. El montaje de la práctica responde al esquema eléctrico
de la Fig. 1b cuyos elementos se muestran en la fotografía de la Fig. 1a.
La fuente de alimentación establece una diferencia de potencial V o=ΔV
constante de 6 voltios entre las dos placas planas E1 y E2 entre las que
circula a través del líquido una pequeña corriente eléctrica.

El punto S se encuentra al mismo potencial eléctrico que la sonda P cuyo

extremo se introduce en el líquido en el punto ( x1, y1) del líquido. El
voltímetro del esquema mide la diferencia de potencial eléctrico V entre
la placa E1y el punto S que se establece entre 0 y 6 voltios por medio de
la resistencia variable R.

UNMSM Página 2
2do informe del Laboratorio de Física III

II. Objetivos:
- Graficar las líneas equipotenciales en la vecindad de dos
configuraciones de cargas (electrodos).
- Calcular la diferencia de potencial entre dos puntos .
- Calcular la intensidad media del campo electro.
- Verificar la existencia y el comportamiento de las cargas
mediante aparatos como el electroscopio.
- Aprender el comportamiento de las cargas eléctricas.
- Estudiar un campo eléctrico estacionario mediante el estudio de
- sus líneas equipotenciales. Representar su distribución y el
campo eléctrico entre (a) dos placas metálicas paralelas y (b)
entre un punto cargado y un plano.

III. Materiales:
 01 recipiente de vidrio
 01 Fuente de voltaje
 01 Voltímetro.
 02 Electrodos de cobre.
 01 Punta de prueba.
 01 Cucharadita de sal.
 02 Papeles milimetrados.
 04 Cables de conexión.

UNMSM Página 3
2do informe del Laboratorio de Física III

IV. Fundamento teórico

Campo Eléctrico
Una carga eléctrica puntual q (carga de prueba) sufre, en presencia de otra carga q1
(carga fuente), una fuerza electrostática. Si eliminamos la carga de prueba, podemos
pensar que el espacio que rodea a la carga fuente ha sufrido algún tipo de
perturbación, ya que una carga de prueba situada en ese espacio sufrirá una fuerza.

La perturbación que crea en torno a ella la carga fuente se representa mediante un

vector denominado campo eléctrico. La dirección y sentido del vector campo eléctrico
en un punto vienen dados por la dirección y sentido de la fuerza que experimentaría
una carga positiva colocada en ese punto: si la carga fuente es positiva, el campo
eléctrico generado será un vector dirigido hacia afuera (a) y si es negativa, el campo
estará dirigido hacia la carga (b):

El campo eléctrico E creado por la carga puntual q1 en un punto cualquiera P se

define como:

UNMSM Página 4
2do informe del Laboratorio de Física III

donde q1 es la carga creadora del campo (carga fuente), K es la constante

electrostática, r es la distancia desde la carga fuente al punto P y u r es un
vector unitario que va desde la carga fuente hacia el punto donde se calcula el
campo eléctrico (P). El campo eléctrico depende únicamente de la carga fuente
(carga creadora del campo) y en el Sistema Internacional se mide en N/C o
V/m.
Si en vez de cargas puntuales se tiene de una distribución continua de carga
(un objeto macroscópico cargado), el campo creado se calcula sumando el campo
creado por cada elemento diferencial de carga, es decir:

Esta integral, salvo casos concretos, es difícil de calcular. Para hallar el campo
creado por distribuciones continuas de carga resulta más práctico utilizar la
Ley de Gauss.
Una vez conocido el campo eléctrico E en un punto P, la fuerza que dicho campo
ejerce sobre una carga de prueba q que se sitúe en P será:

por tanto, si la carga de prueba es positiva, la fuerza que sufre será paralela al
campo eléctrico en ese punto, y si es negativa la fuerza será opuesta al campo,
independientemente del signo de la carga fuente.
En la siguiente figura se representa una carga fuente q1 positiva (campo
eléctrico hacia afuera) y la fuerza que ejerce sobre una carga de prueba q
positiva (a) y sobre otra negativa (b):

UNMSM Página 5
2do informe del Laboratorio de Física III

El campo
eléctrico cumple el principio de superposición, por lo que el campo total en un
punto es la suma vectorial de los campos eléctricos creados en ese mismo punto
por cada una de las cargas fuente.

Líneas de campo
El concepto de líneas de campo (o líneas de fuerza) fue introducido por Michael
Faraday (1791-1867). Son líneas imaginarias que ayudan a visualizar cómo va
variando la dirección del campo eléctrico al pasar de un punto a otro del
espacio. Indican las trayectorias que seguiría la unidad de carga positiva si se
la abandona libremente, por lo que las líneas de campo salen de las cargas
positivas y llegan a las cargas negativas:

Además, el campo eléctrico será un vector tangente a la línea en cualquier

punto considerado.
Las propiedades de las líneas de campo se pueden resumir en:

UNMSM Página 6
2do informe del Laboratorio de Física III

- El vector campo eléctrico es tangente a las líneas de campo en cada

punto.
- Las líneas de campo eléctrico son abiertas; salen siempre de las cargas
positivas o del infinito y terminan en el infinito o en las cargas
negativas.
- El número de líneas que salen de una carga positiva o entran en una
carga negativa es proporcional a dicha carga.
- La densidad de líneas de campo en un punto es proporcional al valor del
campo eléctrico en dicho punto.
- Las líneas de campo no pueden cortarse. De lo contrario en el punto de
corte existirían dos vectores campo eléctrico distintos.
- A grandes distancias de un sistema de cargas, las líneas están
igualmente espaciadas y son radiales, comportándose el sistema como
una carga puntual.

Las líneas de campo no se pueden cortar, porque si lo hicieran en un punto

habría dos valores distintos de intensidad de campo E.
Un campo eléctrico muy útil es el que se crea entre dos placas metálicas y
paralelas (CONDENSADOR) conectadas a un generador de corriente continua;
de ese modo las placas adquieren carga igual pero de signo contrario y en la
zona que existe entre ellas se crea un campo uniforme.

V. Procedimiento:

UNMSM Página 7
2do informe del Laboratorio de Física III

Experimento:
- llenamos el recipiente de vidrio con agua ,
- luego agregamos la cucharadita de sal para que la solución sea conductora.
- montamos el circuito mostrado en la guía.
- Colocamos los electrodos cada uno conectado a cada lado de la fuente.
- Luego colocamos un papel milimetrado para determinar los puntos que
vamos a evaluar.
- además con la punta de prueba conectada al voltímetro vamos evaluando la
diferencia de potencial en cada punto.
- Anotamos la diferencia de potencial de cada punto en otra hoja de papel
milimetrado.
- Ponemos la punta no más de 10 segundos en cada punto
- Evaluamos puntos en líneas para determinar si tienen igual diferencia de
potencial
- Determinamos las líneas equipotenciales uniendo los puntos evaluados.

UNMSM Página 8
2do informe del Laboratorio de Física III

VI. Cuestionario:
1. Determine la magnitud del campo eléctrico entre líneas equipotenciales. ¿El
campo eléctrico es uniforme? ¿Porque?

La magnitud del campo eléctrico está dada por:

𝑉𝐵 − 𝑉𝐴
𝐸=
𝑑
En este caso la diferencia de potencial esta dada por el valor del voltaje de la fuente que es
3 v, y como se realizaron un total de 8 líneas equipotenciales separadas por 2 centímetros
cada una entonces la distancia total seria 18 cm
Entonces:
3−0
𝐸=
0.18

𝐸 =16.67 v/m

2. En su gráfica, dibuje algunas líneas equipotenciales para el sistema el sistema de

electrodos que uso.
(Ver grafica adjunta)
3. ¿Cómo serían las líneas equipotenciales si los electrodos son de diferentes
formas?
Las líneas equipotenciales tomaran la forma del electrodo. En nuestra experiencia
las líneas van con mayor intensidad del electrodo positivo al negativo, optando la
forma del primero y luego va disminuyendo la intensidad hasta tomar la forma del
segundo.

4. ¿Por qué nunca se cruzan las líneas equipotenciales?

Las líneas de campo eléctrico nacen en cargas positivas y mueren en cargas

negativas.
Las líneas de campo son tangentes al vector E en cada punto.

UNMSM Página 9
2do informe del Laboratorio de Física III

Si 2 líneas con distinta dirección, y por lo tanto con distinta tangente, se cortaran, en
el mismo punto existirían 2 vectores E distintos lo cual sería absurdo.
La línea equipotencial es un conjunto de puntos cuyos potenciales siempre tienen el
mismo valor.
Considerando dos líneas equipotenciales distintas V1 Y V2 tales que V1 > V2
supongamos que se cruzan en el punto P cuyo potencial es V0 entonces como P
pertenece a V1, se tiene que V1 = V0 y de igual forma P pertenece a V2, es decir V2
= V0, lo que quiere decir V1 = V2, esto contradice la superposición inicial de
V1 >V2, por lo tanto, las líneas equipotenciales nunca se cruzan.
Es decir, dos puntos a distintas distancias de un electrodo nunca tendrán el mismo
potencial. Por eso, si las líneas equipotenciales son generadas por todos los puntos
que tienen el mismo potencial, jamás cruzarán sus curvas.

5. Si Ud. imaginariamente coloca una carga de prueba en una corriente electrolítica

¿Cuál será su camino de recorrido?

Las cargas en una corriente electrolítica se mueven a lo largo de las líneas de fuerza
o líneas decampo, ya que estas líneas representarían su trayectoria (en este caso, sal
ionizada) que se encuentran cargadas positivamente y que están disueltas en el
agua, por lo cual nuestra carga tendría una trayectoria similar pero orientada hacia
el cátodo. En la corriente electrolítica, el campo eléctrico tiene como dirección
desde el electrodo de mayor potencial al electrodo de menor potencial, así que ese
será el camino que seguirá la carga de prueba. En el experimento, el camino que
seguiría la carga sería desde el electrodo de forma triangular, hasta el electrodo de
forma plana.

UNMSM Página 10
2do informe del Laboratorio de Física III

6. ¿Por qué las líneas de fuerza deben formar un ángulo recto con las líneas
equipotenciales cuando las cruzan?

Ninguna de las líneas de fuerzas empieza o termina en el espacio que rodea la

carga. Toda línea de fuerza de un campo electrostático es continua y empieza sobre
una carga positiva llegando a una carga negativa en el otro.
Como la energía potencial de un cuerpo cargado es la misma en todos puntos de la
superficie equipotencial dada, se deduce que no es necesario realizar trabajo
(eléctrico) para mover un cuerpo cargado sobre tal superficie. De ahí que la
superficie equipotencial que pasa por un punto cualquiera ha de ser perpendicular
a la dirección del campo en dicho punto. Las líneas de campo y de la superficie
equipotencial son, en consecuencia, perpendiculares entre sí.

7.- El trabajo realizado para transportar la unidad de carga de un electrodo a

otro es:

El trabajo que realiza el campo eléctrico sobre una carga q cuando se mueve
desde una posición en el que el potencial es VA a otro lugar en el que el potencial
es VB es

𝐯𝟏 −𝐯𝟐
8.- Siendo E= 𝐝
, el error absoluto de E es:

E=(VB-VA)/d
Electrodo negativo:
2,5−1,5
E1 = = 33,3 N/C
0,03

UNMSM Página 11
2do informe del Laboratorio de Física III

3,5−2,5
E2 = = 33,3 N/C
0,03

Electrodo positivo:
6,4−5,4
E3 = = 40 N/C
0,025
5,4−4,4
E4 = = 40 N/C
0,025

ERROR ABSOLUTO:
Ea1 = |1,5-2,5|=1
Ea1 = |2,5-2,5|=0

Ea1 = |3,5-2,5|=1

9.- El error relativo de la medida de E es:

ERROR RELATIVO:

Er1=Ea1/2,5=1/2,5=0.4

Er2=Ea2/2,5=0

Er3=Ea3/2,5=4

10. Que semejanza y diferencia existe entre un campo eléctrico y un

campo gravitatorio.

Semejanzas:

- ambos son campos conservativos, lo que quiere decir que La circulación

del vector campo a lo largo de una trayectoria cualquiera entre dos puntos
depende tan sólo de los puntos inicial y final y es independiente de la
trayectoria; y que la circulación del vector campo a lo largo de una línea
cerrada vale cero.

UNMSM Página 12
2do informe del Laboratorio de Física III

- las líneas de fuerza de los campos gravitatorio y eléctrico son abiertas, es

decir, empiezan en algún punto (fuentes del campo o el infinito) y terminan
en algún otro (sumideros del campo o el infinito).
- En los campos conservativos, como el gravitatorio, se puede definir una
función potencial (escalar) y, a partir de ella, construir superficies
equipotenciales. Las líneas de campo son perpendiculares a las superficies
equipotenciales.

Diferencias:

- En los campos conservativos, como el gravitatorio, se puede definir una

función potencial (escalar) y, a partir de ella, construir superficies
equipotenciales. Las líneas de campo son perpendiculares a las superficies
equipotenciales.
- Las fuerzas del campo gravitatorio son siempre de atracción, mientras que
las del campo eléctrico pueden ser tanto de atracción como de repulsión.
- Un punto material sólo crea campos gravitatorios, tanto si está en reposo
como si está en movimiento. Una carga eléctrica, por el contrario, crea un
campo eléctrico si está en reposo y uno eléctrico y otro magnético si está
en movimiento.

11. Si el potencial eléctrico es constante a través de una determinada región

del espacio. ¿Qué puede decirse acerca del campo eléctrico en la misma?

El campo eléctrico es nulo.

De la definición del potencial eléctrico tenemos que la relación inversa entre el campo y el
potencial está determinada por:
φ = − ∫ E • dl,

En donde tanto E como l (L minúscula) son vectores. Supongamos que el potencial φ es

constante en la región de interés. Como con cualquier integral, al momento de evaluar la
integral hay que añadir una constante, la llamada "constante de integración". Si el campo no
fuera nulo, el valor del potencial no podría ser constante, pues entonces ∫ E • dl daría un
resultado diferente de cero, y dependiente de la longitud de la trayectoria y del campo
mismo. Entonces,
φ = − ∫ E • dl + C = 0 + C = C,
Que es la premisa de la que partimos.

UNMSM Página 13
 2do informe del Laboratorio de Física III

VII. Bibliografía
http://www.who.int/peh-emf/about/WhatisEMF/es/

http://bacterio.uc3m.es/docencia/profesores/daniel/pfisicos/ficheros/celec01.pdf

http://acer.forestales.upm.es/basicas/udfisica/asignaturas/fisica/electro/campo_electr.html

Conclusiones y sugerencias
a partir de los experimentos y los datos obtenidos en las graficas de líneas de campo y los
datos obtenidos en las graficas de las líneas de campo y superficies equipotenciales se
concluye con una base empírica que las líneas de campo salen de todo objeto cargado
positivamente y para el caso de cuerpos cargados negativamente las líneas del campo van
entrando sobre el objeto. de igual manera encontramos y corroboramos q las líneas de
campo jamás se cruzan a lo largo de su trayectoria y su dirección en un punto es tangente a
las líneas de campo.

en el caso de la distribución superficies equipotenciales se concluye que las líneas son

perpendiculares a las direcciones del campo en un punto especifico; razón que vuelve clara
la hipótesis de potencial eléctrico, la interacción de potencial varia inversamente
proporcional a la distancia de manera que esta se mantendrá a lo largo del campo eléctrico,
, razón por la cual en un punto cualquiera a otro habrá la misma diferencia de potencial
aleatoriamente a una distancia igual al par anterior, lo que hace las líneas equipotenciales
estén igual espaciadas las unas a las otras.

Este laboratorio nos ha dejado muchas cosas que nos pueden servir en nuestras carreras en
un futuro, por ejemplo entender en forma práctica como es la distribución del campo
eléctrico que se presenta en la cualquier lugar que nos rodea siempre aunque no lo podamos
ver afecta de forma directa la forma en que vivimos actualmente, ya que si no se hubieran
estudiado tan a fondo este tipo de fenómenos la actualidad tendría una forma muy diferente
a como se presenta, al poder observar las líneas del campo eléctrico aunque sea de forma
indirecta podemos llegar a entender un poco más la forma en que se comporta en la vida
real.
Como sugerencia tal vez se podría usar voltímetro digitales para tener más precisión al
momento de hacer las lecturas del potencial eléctrico.

UNMSM Página 14
