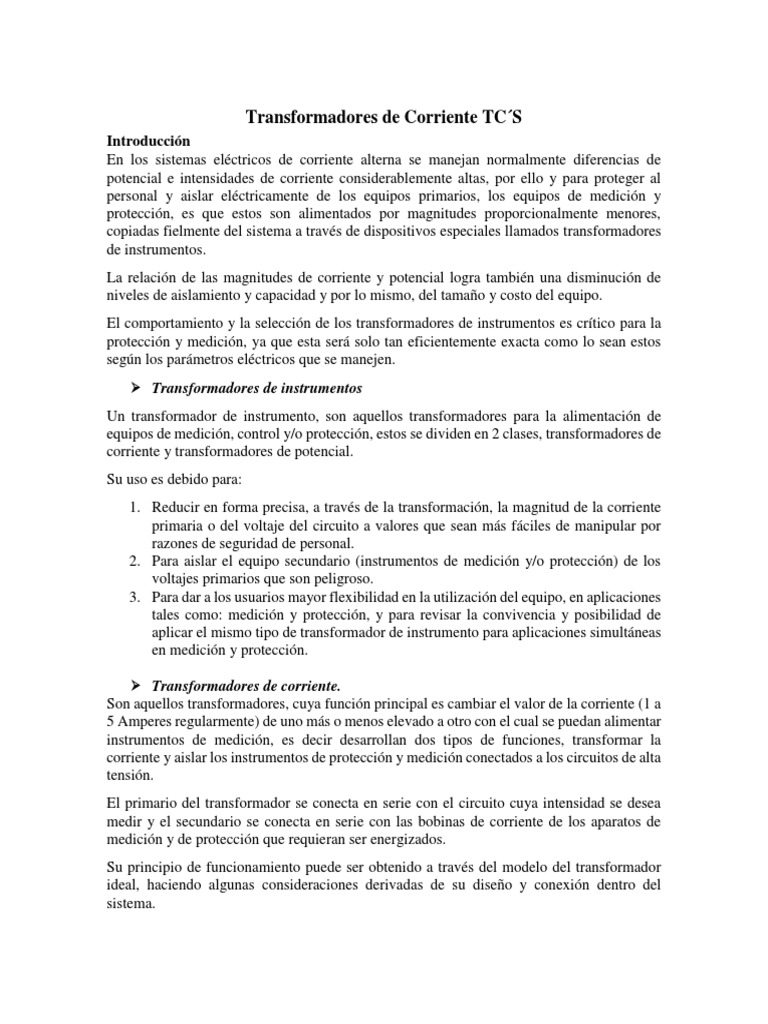

Transformadores de Corriente TC´S

Introducción
En los sistemas eléctricos de corriente alterna se manejan normalmente diferencias de
potencial e intensidades de corriente considerablemente altas, por ello y para proteger al
personal y aislar eléctricamente de los equipos primarios, los equipos de medición y
protección, es que estos son alimentados por magnitudes proporcionalmente menores,
copiadas fielmente del sistema a través de dispositivos especiales llamados transformadores
de instrumentos.
La relación de las magnitudes de corriente y potencial logra también una disminución de
niveles de aislamiento y capacidad y por lo mismo, del tamaño y costo del equipo.
El comportamiento y la selección de los transformadores de instrumentos es crítico para la
protección y medición, ya que esta será solo tan eficientemente exacta como lo sean estos
según los parámetros eléctricos que se manejen.
 Transformadores de instrumentos
Un transformador de instrumento, son aquellos transformadores para la alimentación de
equipos de medición, control y/o protección, estos se dividen en 2 clases, transformadores de
corriente y transformadores de potencial.
Su uso es debido para:
1. Reducir en forma precisa, a través de la transformación, la magnitud de la corriente
primaria o del voltaje del circuito a valores que sean más fáciles de manipular por
razones de seguridad de personal.
2. Para aislar el equipo secundario (instrumentos de medición y/o protección) de los
voltajes primarios que son peligroso.
3. Para dar a los usuarios mayor flexibilidad en la utilización del equipo, en aplicaciones
tales como: medición y protección, y para revisar la convivencia y posibilidad de
aplicar el mismo tipo de transformador de instrumento para aplicaciones simultáneas
en medición y protección.

 Transformadores de corriente.
Son aquellos transformadores, cuya función principal es cambiar el valor de la corriente (1 a
5 Amperes regularmente) de uno más o menos elevado a otro con el cual se puedan alimentar
instrumentos de medición, es decir desarrollan dos tipos de funciones, transformar la
corriente y aislar los instrumentos de protección y medición conectados a los circuitos de alta
tensión.
El primario del transformador se conecta en serie con el circuito cuya intensidad se desea
medir y el secundario se conecta en serie con las bobinas de corriente de los aparatos de
medición y de protección que requieran ser energizados.
Su principio de funcionamiento puede ser obtenido a través del modelo del transformador
ideal, haciendo algunas consideraciones derivadas de su diseño y conexión dentro del
sistema.
  Circuito equivalente del Transformador de Corriente “TC”:
Refiriéndonos al diagrama que se muestra y haciendo las siguientes consideraciones:
En el diagrama:
ZH= Impedancia propia del devanado de alta tensión.
ZL= Impedancia propia del devanado de baja tensión.
ZM= Impedancia de magnetización del
transformador.
ZC= Impedancia de carga en el secundario.
IH= Corriente primaria.
IL= Corriente que alimenta a la carga.
IM= Corriente de magnetización.
1: N= Relación de transformación “RTC”.

Figura 1. Diagrama equivalente del Transformador de corriente o TC.

Su construcción es similar a cualquier transformador, su capacidad es relativamente baja (15

a 70 VA), son de tamaño reducido, pero deben tener un aislamiento de muy buena calidad,
donde los materiales pueden ser de resina sintética, aceite o líquidos no inflamables.
Normalmente están conectados a sistemas trifásicos, por tanto, se pueden realizar las
conexiones trifásicas conocidas en los transformadores convencionales (delta delta, estrella
delta, etc.).
Consideraciones:
 El devanado primario está conectado en serie con la línea o alimentador, por lo que
la corriente primaria IH es la misma de la línea y la impedancia ZH es lo
suficientemente pequeña que puede ser despreciada.
 La impedancia de carga ZC es la resultante de la conexión en serie de las bobinas de
corriente de los equipos de protección y medición que el “TC” debe alimentar, esta
tendrá siempre una magnitud pequeña para ofrecer una oposición mínima al paso de
corriente y no sacar al “TC” de sus características de diseño.
Condiciones de operación del Transformador de Corriente “TC”:
 Condiciones de operación normal.
Bajo condiciones normales de operación, la corriente secundaria será 1/N veces la corriente
primaria del “TC” y su diagrama vectorial de operación será aproximadamente el siguiente:

Figura 2. Diagrama fasorial de corrientes en secundario de transformador de corriente “TC”.

 Condiciones anormales de operación.

La capacidad de transferencia de energía entre el circuito primario y el secundario, depende
de las características de diseño y construcción del “TC”, como son:
La capacidad de sus conductores, el nivel máximo de voltaje que debe soportar el “TC” entre
espiras y las características magnéticas de su núcleo.
 Tipos de transformadores de corriente según su construcción.
Existen tres tipos de TC según su construcción:
a) Tipo devanado primario: como su nombre lo indica tiene más de una vuelta en el
primario, los devanados primario y secundario están completamente aislados y
ensamblados permanentemente a un núcleo laminado, esta construcción permite
mayor precisión para bajas relaciones.
b) Tipo barra: los devanados primarios y secundarios están completamente aislados y
ensamblados permanentemente a un núcleo laminado, el devanado primario consiste
en un conductor tipo barra que pasa por la ventana de un núcleo.
c) Tipo boquilla o Bushing: el devanado secundario está completamente aislado y
ensamblado permanentemente a un núcleo laminado. El conductor primario pasa a
través del núcleo y actúa como devanado primario.

Figura 3. Muestra un transformador de corriente tipo devanado primario.

Figura 4. Muestra un transformador de corriente tipo barra.

 Figura 5. Muestra un transformador de corriente tipo Bushing.
 Tipos de transformadores según su aplicación.
Los transformadores de corriente pueden ser de medición, de protección, mixtos o
combinados.
a) Transformador de medición: son los transformadores cuya función es medir,
requieren reproducir fielmente la magnitud y el ángulo de fase de la corriente, su
precisión debe garantizarse desde una pequeña fracción de corriente nominal del
orden del 10% hasta un exceso de corriente del orden del 20%, sobre el valor nominal.
b) Transformador de protección: son los transformadores cuya función es proteger un
circuito, requieren conservar su fidelidad hasta un valor de veinte veces la magnitud
de la corriente nominal, cuando se trata de grandes redes con altas corrientes puede
ser necesario requerir 30 veces la corriente nominal.
c) Transformadores mixtos: en este caso, los transformadores se diseñan para una
combinación de los dos casos anteriores, un circuito con el núcleo de alta precisión
para los circuitos de medición, y uno o dos circuitos más, con sus núcleos adecuados
para los circuitos de protección.
d) Transformadores combinados: son aparatos que bajo una misma cubierta albergan
un transformador de corriente y otro de tensión, mayormente usados en estaciones de
intemperie fundamentalmente para reducir espacios.
  Descripción de los componentes básicos de los transformadores de corriente.

Figura 6. Muestra las partes de un transformador de corriente modelo CH.

Para la selección de un TC hay que considerar:

1) Tipo de servicio o aplicación.
a) Servicio interior.
b) Servicio intemperie (en tensiones de 115 kV y mayores).
2) Tipo de aislamiento, que depende de la tensión nominal de operación, pueden ser tres tipos:
a) En aire (baja tensión).
b) En resina epóxica (media tensión en tableros y aplicaciones industriales).
c) En aceite (sumergido para alta tensiones de 69 kV o mayores).
3) Condiciones de operación.
a) Temperaturas máxima y mínima.
b) Elevación de temperatura de los devanados.
c) Altura de operación sobre el nivel del mar.
d) Velocidad del viento.
e) Coeficiente sísmico.
f) Contaminación.
4) Corriente nominal primario y secundario.
5) Factor de sobrecarga.
6) Corriente térmica de cortocircuito de corta duración.
7) Corriente dinámica de cortocircuito.
8) Frecuencia nominal.
9) Carga nominal secundaria.
10) Clases de precisión.

 Identificación de bornes.
Los bornes de los arrollamientos primario y secundario deben poder ser identificados con
fiabilidad, para ello la norma IEC 60 185 se indica el criterio a seguir para su nomenclatura,
siendo aquellos bornes que empiecen con P y C, los del arrollamiento primario, y los que
empiecen con S los del arrollamiento secundario. En la siguiente figura se visualizan
diferentes casos:

Figura 7. Tipos de arrollamientos primario y secundario de TC.

1. Transformador de simple relación.

2. Transformador con toma intermedia en el secundario.
3. Transformador con dos secciones en el arrollamiento primario para su conexión en
serie o en paralelo.
4. Transformador con dos arrollamientos secundarios y núcleos independientes.

 Conexión de los Transformadores de corriente.

El transformador de intensidad o de corriente se conecta de la siguiente manera: el bobinado
primario en serie con el sistema a medir, el cual será recorrido por la corriente I1 primaria,
el bobinado secundario entregará una corriente I2 a la impedancia de carga.

Figura 8. Identificación de terminales de TC primario y secundario.

Los transformadores de corriente cumplen con las siguientes funciones:

  Reduce el nivel de corriente.
 Aísla el sistema secundario de la red primaria.
 Permite la medición de la corriente, salvaguardando el sistema de medición.
 Transmite sobre intensidades, alimentando los sistemas de medición.
 Soporta las sobretensiones de la línea.
 Soporta las sobre intensidades de la línea.
 Pueden subdividirse los secundarios con distintas características ya sea para medición
o protección.
Utilizando una sola bobina primaria, se pueden tener dos secundarios o más, uno puede ser
para medición y otro para protección con sus propias características cada uno.

Figura 9. Transformador de corriente con un solo primario y dos secundarios aislados, uno para medición y
otro para protección.

Ahora teniendo claro esto vamos aclarar las formas básicas de conexión de transformadores
ya sea para medición o para protección, la forma de conexión de un transformador de
corriente depende del uso que se les dará a las corrientes secundarias que este proporcionara,
sus conexiones comúnmente usadas son la conexión Estrella y Delta.
 Conexión Estrella.
Debe cuidarse que la dirección de las corrientes, es decir, que la conexión de los puntos de
polaridad sea la correcta, pues la inversión de una o dos fases desbalanceara la estrella
provocando una señal errónea en los dispositivos conectados al secundario. La inversión de
las polaridades de las tres fases, invertirá únicamente la dirección de las corrientes
secundarias no importando para esquemas donde solo intervengan el valor de la magnitud de
corriente como son los relevadores de sobre corriente no direccionales.
 Figura 10. Transformadores de corriente conectados en estrella.

 Conexión Delta.
Como se puede apreciar en los diagramas fasoriales, la conexión delta modifica la relación
y ángulo con que la corriente secundaria alimenta a los dispositivos conectados al
secundario, el factor por el cual se modifica la relación de transformación es 3.
En la conexión deberá verificarse la polaridad de cada uno de los transformadores de
corriente, pues la inversión de uno de dos de ellos provocaría un desbalance y, por lo tanto
una señal equivocada en los dispositivos conectados en el secundario.

Figura 11. Transformadores de corriente conectados en delta.

  Relación de transformación.
Los transformadores pueden proyectarse con varias relaciones de transformación, los que
los hace válidos para cualquier eventual ampliación de la instalación.
El caso más frecuente es el de doble relación de transformación, que se obtiene mediante
el puenteado primario, a esto se le llama conexión serie o paralelo del primario.

Figura 12. Transformadores de corriente conectados en serie en primario.

Figura 13. Transformadores de corriente conectados en paralelo en primario.

 Condiciones de servicio.
Los transformadores de corriente son apropiados para su empleo bajo las siguientes
condiciones de servicio, según IEC 60185.
 Temperatura ambiente.
Temperatura máxima 40°C
Valor máximo de la media en 24 horas 35°C
  Temperatura mínima.
Transformadores para interiores -5°C
Transformadores para intemperie -25°C
 Humedad relativa del aire.
Transformadores para interiores hasta 70%
Transformadores para intemperie hasta 100%

BIBLIOGRAFÍA
ARTECHE, “Manual de Transformadores de Intensidad”, 2007.
MC Obed Renato Jiménez Meza, “Transformador de potencial y de corriente”, Universidad
Autónoma de Nuevo León.
Escuela de capacitación laboral, “Transformadores de Medición”, Conesa 68
Rawson, 2005
CIRCUTOR, “M7 Medida y Control eléctrico Catálogo de Transformadores de medida y
shunts”
Universidad de Guadalajara, “Modulo de Transformadores de Instrumento”, 1994
Enrique Ras Marcombo, “Transformadores”, 1994
José Raúl Martín, “Diseño de subestaciones eléctricas”, Mc Graw Hill.
RS ISOLSEC, “Transformador de intensidad tipo Bushing serie B”
TBCin, “Transformador de intensidad de barra pasante”
CIRCUTOR, “Transformadores de protección P5”
SDO GERENCIA DE DISTRIBUCIÓN, “Manual de descripción y funcionamiento de
dispositivos de protección”
