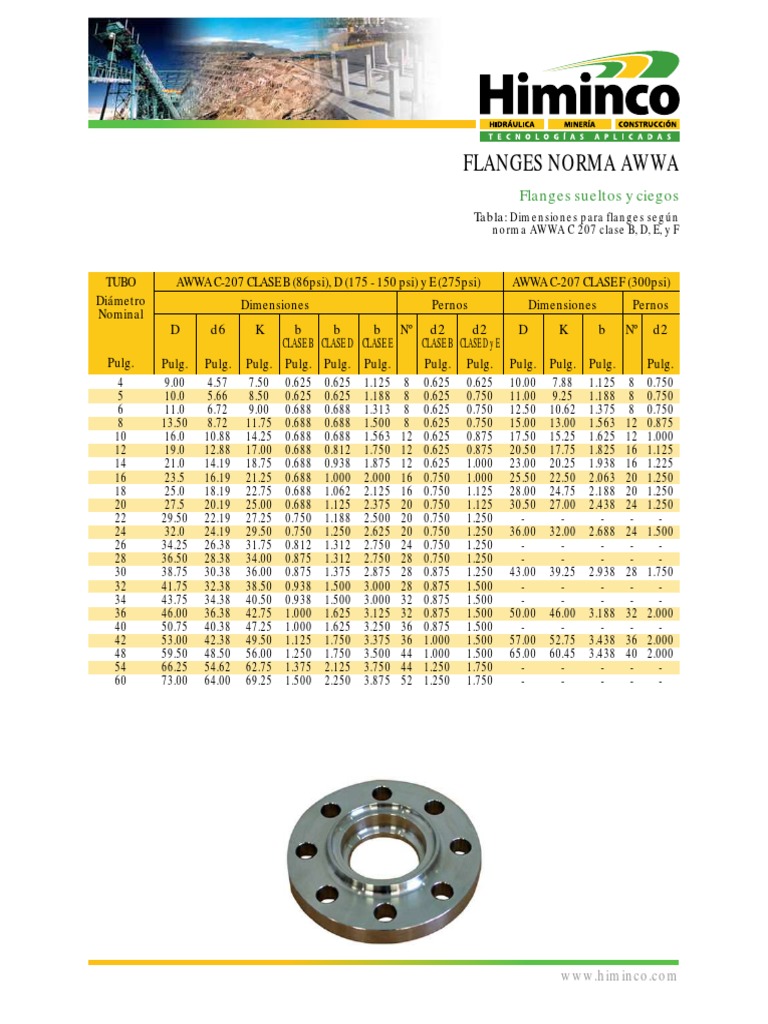

FLANGES NORMA AWWA

Flanges sueltos y ciegos

Tabla: Dimensiones para flanges según
norma AWWA C 207 clase B, D, E, y F

TUBO AWWA C-207 CLASE B (86psi), D (175 - 150 psi) y E (275psi) AWWA C-207 CLASE F (300psi)
Diámetro Dimensiones Pernos Dimensiones Pernos
Nominal
D d6 K b b b Nº d2 d2 D K b Nº d2
CLASE B CLASE D CLASE E CLASE B CLASE D y E
Pulg. Pulg. Pulg. Pulg. Pulg. Pulg. Pulg. Pulg. Pulg. Pulg. Pulg. Pulg. Pulg.
4 9.00 4.57 7.50 0.625 0.625 1.125 8 0.625 0.625 10.00 7.88 1.125 8 0.750
5 10.0 5.66 8.50 0.625 0.625 1.188 8 0.625 0.750 11.00 9.25 1.188 8 0.750
6 11.0 6.72 9.00 0.688 0.688 1.313 8 0.625 0.750 12.50 10.62 1.375 8 0.750
8 13.50 8.72 11.75 0.688 0.688 1.500 8 0.625 0.750 15.00 13.00 1.563 12 0.875
10 16.0 10.88 14.25 0.688 0.688 1.563 12 0.625 0.875 17.50 15.25 1.625 12 1.000
12 19.0 12.88 17.00 0.688 0.812 1.750 12 0.625 0.875 20.50 17.75 1.825 16 1.125
14 21.0 14.19 18.75 0.688 0.938 1.875 12 0.625 1.000 23.00 20.25 1.938 16 1.225
16 23.5 16.19 21.25 0.688 1.000 2.000 16 0.750 1.000 25.50 22.50 2.063 20 1.250
18 25.0 18.19 22.75 0.688 1.062 2.125 16 0.750 1.125 28.00 24.75 2.188 20 1.250
20 27.5 20.19 25.00 0.688 1.125 2.375 20 0.750 1.125 30.50 27.00 2.438 24 1.250
22 29.50 22.19 27.25 0.750 1.188 2.500 20 0.750 1.250 - - - - -
24 32.0 24.19 29.50 0.750 1.250 2.625 20 0.750 1.250 36.00 32.00 2.688 24 1.500
26 34.25 26.38 31.75 0.812 1.312 2.750 24 0.750 1.250 - - - - -
28 36.50 28.38 34.00 0.875 1.312 2.750 28 0.750 1.250 - - - - -
30 38.75 30.38 36.00 0.875 1.375 2.875 28 0.875 1.250 43.00 39.25 2.938 28 1.750
32 41.75 32.38 38.50 0.938 1.500 3.000 28 0.875 1.500 - - - - -
34 43.75 34.38 40.50 0.938 1.500 3.000 32 0.875 1.500 - - - - -
36 46.00 36.38 42.75 1.000 1.625 3.125 32 0.875 1.500 50.00 46.00 3.188 32 2.000
40 50.75 40.38 47.25 1.000 1.625 3.250 36 0.875 1.500 - - - - -
42 53.00 42.38 49.50 1.125 1.750 3.375 36 1.000 1.500 57.00 52.75 3.438 36 2.000
48 59.50 48.50 56.00 1.250 1.750 3.500 44 1.000 1.500 65.00 60.45 3.438 40 2.000
54 66.25 54.62 62.75 1.375 2.125 3.750 44 1.250 1.750 - - - - -
60 73.00 64.00 69.25 1.500 2.250 3.875 52 1.250 1.750 - - - - -

www.himinco.com
 FLANGES METÁLICOS
Sueltos (respaldo) y Ciegos
Para terminales (stub end) DIN 16963 de HDPE
Diámetro Nominal Norma DIN Norma ANSI
Tubería HDPE
DN d1 D d2 b* b k pernos peso* D d2 b** b k pernos peso**
AWWA ANSI
PN10 NCH **** resp ANSI B 86 D 150 E 275 *** resp
mm plg mm mm mm mm mm mm mm nº diám kg mm mm mm mm mm mm mm mm nº diám kg
20 1/2 32 95 14 14 10 65 4 M 12 0,62 88,9 15,9 14 10 60,5 4 1/2” 0,51
25 3/4 38 105 14 14 10 75 4 0,76 98,6 15,9 14 11 69,9 4 0,63
32 1 45 115 14 16 12 85 4 1,03 108 15,9 16 13 79,2 4 0,85
40 1 1/4 55 140 18 16 12 100 4 M 16 1,51 117,3 15,9 16 14 88,9 4 0,96
50 1 1/2 66 150 18 16 12 110 4 1,66 127 15,9 16 16 98,6 4 1,06
63 2 78 165 18 16 12 125 4 1,96 152,4 19 16 17 120,7 4 5/8” 1,55
75 2 1/2 92 185 18 16 12 145 4 2,41 177,8 19 16 21 139,7 4 2,14
90 3 108 200 18 18 12 160 8 2,86 190,5 19 18 22 152,4 4 2,57
110 4 128 220 18 18 16 180 8 3,27 228,6 19 18 16 16 28 22 190,5 8 3,66
125 5 135 220 18 18 16 180 8 3,06 254 22,2 18 16 16 30 22 215,9 8 3/4” 4,70
140 5 158 250 18 18 16 210 8 3,88 254 22,2 18 16 16 30 22 215,9 8 3,95
160 6 178 285 22 18 16 240 8 M 20 5,07 279,4 22,2 18 18 18 34 24 241,3 8 4,71
180 6 188 285 22 18 16 240 8 4,66 279,4 22,2 18 18 18 34 24 241,3 8 4,30
200 8 235 340 22 20 16 295 8 6,97 342,9 22,2 20 18 18 38 27 298,5 8 7,20
225 8 238 340 22 20 16 295 8 6,79 342,9 22,2 20 18 18 38 27 298,5 8 7,03
250 10 288 395 22 22 18 350 12 9,12 406,4 25,4 22 18 18 40 29 362 12 7/8” 10,10
280 10 294 395 22 22 18 350 12 8,65 406,4 25,4 22 18 18 40 29 362 12 9,63
315 12 338 445 22 26 18 12 400 12 12,50 482,6 25,4 26 18 21 45 30 431,8 12 17,78
355 14 376 505 22 28 20 16 460 16 18,28 533,4 28,6 28 18 24 48 33 476,3 12 1” 23,01
400 16 430 565 26 32 22 16 515 16 M 24 24,37 596,9 28,6 32 18 25 50 35 539,8 16 31,23
450 18 495 0,00 635 31,8 38 18 27 54 38 577,9 16 11/8” 33,27
450º 18 495 640 26 38 22 20 585 20 35,39 0,00
500 20 533 670 26 38 25 20 620 20 35,44 698,5 31,8 38 18 28 60 41 635 20 43,01
560 22 618 780 30 44 28 22 725 20 M 27 56,55 0,00
560 22 595 0,00 749 34,9 44 19 30 63,5 44 692 20 11/4” 49,54
630 24 645 780 30 44 28 22 725 20 47,30 812,8 34,9 45 19 32 67 46 749,3 20 61,11
660 26 676 0,00 870 34,9 50 20 34 70 49 806,4 24 83,44
710 28 740 895 30 50 28 24 840 24 71,46 927 34,9 50 22 34 70 50 864 28 85,58
760 30 778 0,00 984 34,9 50 22 35 73 52 914,4 28 101,37
800 32 843 1015 33 56 32 28 950 24 M 30 101,31 1060 41,3 56 24 38 75 56 977,9 28 11/2” 126,08
860 34 880 0,00 1111 41,3 57 24 38 75 57 1029 32 142,44
900 36 947 1115 33 62 35 30 1050 28 120,76 1168 41,3 60 25 41 80 59 1086 32 152,71
960 38 980 0,00 1238 41,3 60 25 41 80 60 1149 32 191,48
1000 40 1050 1230 36 68 38 34 1160 28 M 33 156,84 1289 41,3 62 25 41 83 62 1200 36 190,20
1060 42 1086 0,00 1346 41,3 65 28 45 86 65 1257 36 228,78
1100 44 1143 0,00 1403 41,3 65 28 45 86 65 1314 40 246,14
1160 46 1190 0,00 1454 41,3 65 28 45 87 67 1365 40 252,37
1200 48 1260 1455 39 80 40 40 1380 32 M 36 237,11 1511 41,3 70 32 45 89 69 1422 44 267,76

1. * Cumple con Normas DIN 2673, DIN 2642 y NCH 402, para flanges sueltos (respaldo) y ciegos PN 10
2. ** Cumple con Norma ASME/ANSI B16.1 y AWWA Clase D, para flanges sueltos (respaldo) y ciegos Clase 150
3. *** Norma ASME/ANSI B16.5 hasta 24" , de 26" en adelante norma BS 3293, para flanges sueltos (respaldo) y ciegos Clase 150
4. **** Respaldo para tuberías PN 4 , PN 3,2 y menores.
5. º Norma DIN 2633 para PN 16.
HIMINCO vende de línea y mantiene en existencia , disponibles para su inmediato despacho, d2
los flanges (bridas) indicados en los puntos 1 y 2; en aceros al carbono sin y con recubrimientos
(EPOXICA, HDPE, GALVANIZADO) e inoxidables (AISI 304 y 316). b
HIMINCO vende a pedido, los flanges (bridas) de los puntos 3 y 4, asi como los NCH y los
AWWA, en todas sus clases (B,D,E,F), en los materiales ya mencionados, así como en cualquier
otro requerido por el usuario (SMO 254, DUPLEX 2205, HASTELOY C, etc.)
d1
HIMINCO vende y mantiene en existencia los flanges (bridas) a soldar para tuberías de acero k
al carbono e inóxidables, en las normas: DIN, NCH, ANSI, ASME, AWWA, para todo tipo de D
presión de trabajo y cualquier diámetro.

www.himinco.com
 PERNOS
Pernos Standard para Flanges
Tabla: Dimensiones recomendadas para
pernos

Diámetro Pernos Largo Pernos

ANSI DIN Dimensiones
mm Pulg. Nº Tam. Nº Tam Clase Clase Clase
Pulg. 2,5; 3,2; 4 6; 10 16
20 1/2 4 0.5 4 M12 - 70 70
25 3/4 4 0.5 4 M12 - 70 70
32 1 4 0.5 4 M12 - 80 80
40 1 1/4 4 0.5 4 M16 90 90 100
50 1 1/2 4 0.5 4 M16 95 95 110
63 2 4 0.625 4 M16 100 100 100
75 2 1/2 4 0.625 4 M16 100 100 115
90 3 4 0.625 4 M16 110 100 115
110 4 8 0.625 8 M16 110 110 120
125 5 8 0.75 8 M16 110 120 125
140 5 1/2 8 0.75 8 m16 110 120 140
160 6 8 0.75 8 M20 120 130 160
180 6 8 0.75 8 M20 120 140 180
200 8 8 0.75 8 M20 125 150 190
225 8 8 0.75 8 M20 125 150 190
250 10 12 0.875 12 M20 130 160 220
280 10 12 0.875 12 M20 130 160 220
315 12 12 0.875 12 M20 140 170 230
355 14 12 1.0 16 M20 150 180 235
400 16 16 1.0 16 M24 170 210 250
450 18 16 1.125 20 M24 210 250 270
500 20 20 1.125 20 M24 210 250 270
560 22 20 1.25 20 M27 230 270 -
630 24 20 1.25 20 M27 230 270 -
710 28 28 1.25 24 M27 245 270 -
800 32 28 1.25 24 M30 270 290 -
900 36 32 1.5 28 M30 290 300 -
1000 40 36 1.5 28 M33 320 340 -
1200 48 44 1.5 32 M36 370 - -

www.himinco.com
