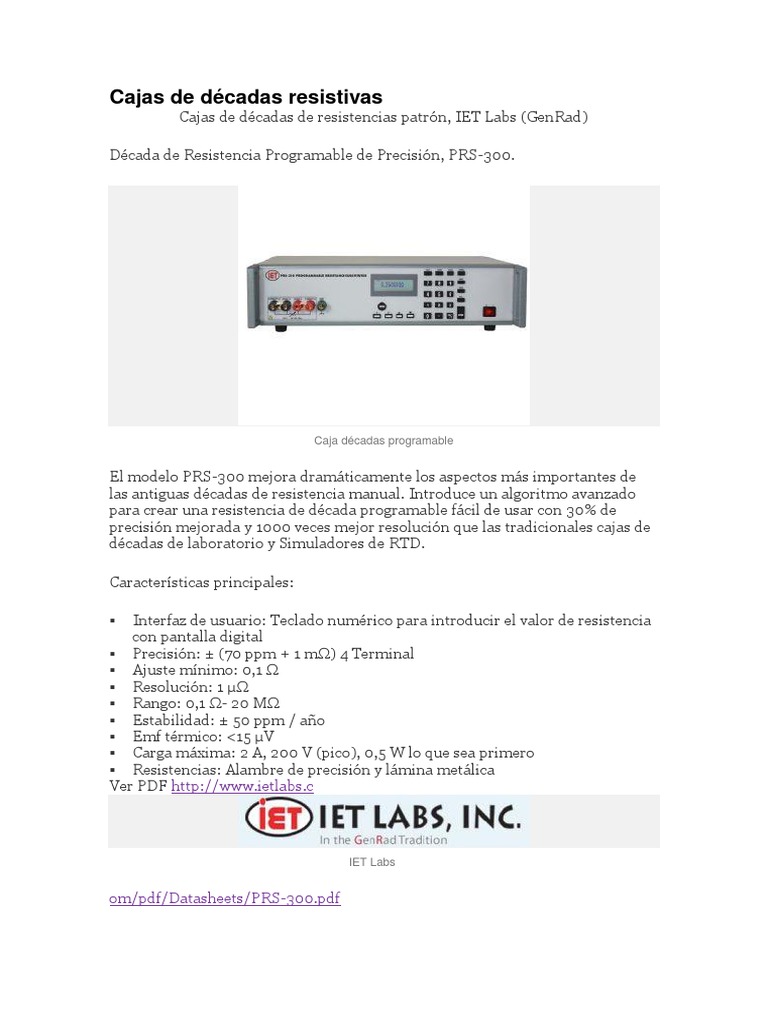

Cajas de décadas resistivas
Cajas de décadas de resistencias patrón, IET Labs (GenRad)
Década de Resistencia Programable de Precisión, PRS-300.
Caja décadas programable
El modelo PRS-300 mejora dramáticamente los aspectos más importantes de
las antiguas décadas de resistencia manual. Introduce un algoritmo avanzado
para crear una resistencia de década programable fácil de usar con 30% de
precisión mejorada y 1000 veces mejor resolución que las tradicionales cajas de
décadas de laboratorio y Simuladores de RTD.
Características principales:
Interfaz de usuario: Teclado numérico para introducir el valor de resistencia
con pantalla digital
Precisión: ± (70 ppm + 1 mΩ) 4 Terminal
Ajuste mínimo: 0,1 Ω
Resolución: 1 μΩ
Rango: 0,1 Ω- 20 MΩ
Estabilidad: ± 50 ppm / año
Emf térmico: <15 μV
Carga máxima: 2 A, 200 V (pico), 0,5 W lo que sea primero
Resistencias: Alambre de precisión y lámina metálica
Ver PDF http://www.ietlabs.c
IET Labs
om/pdf/Datasheets/PRS-300.pdf
Más información IET Labs
Más información
Más información: GenRad
1433 / HARS / DB62 / HARS
Más información: RS925D / HARS
Más información: HRRS / HRRS-5kV / VRS
Más información
Más información
Programable
Más información: KVD / HVD
Más información: HAST-LR / HAST-Y
Década de Resistencia Programable de Precisión, PRS-300
El PRS-300 mejora dramáticamente los aspectos más importantes de las
antiguas décadas de resistencia manual. Introduce un algoritmo avanzado para
crear una resistencia de década programable fácil de usar con 30% de precisión
mejorada y 1000 veces mejor resolución que las tradicionales cajas de décadas
de laboratorio y Simuladores de RTD.
El PRS-300 fue diseñado con la combinación adecuada de características para
ser eficiente tanto para aplicaciones manuales como automatizadas en entornos
de laboratorio y producción. Con su amplia gama, el PRS-300 fue diseñado para
reemplazar cajas de varias décadas y reducir el tiempo de prueba.
Caja décadas programable
La sencilla interfaz de usuario hace que el PRS-300 sea adecuado para
requerimientos de alta precisión tanto para aplicaciones manuales como
automatizadas, como la simulación RTD, calibración DMM, ajuste de circuitos y
pruebas de carga.
Características principales:
Interfaz de usuario: Teclado numérico para introducir el valor de resistencia
con pantalla digital
Precisión: ± (70 ppm + 1 mΩ) 4 Terminal
Ajuste mínimo: 0,1 Ω
Resolución: 1 μΩ
Rango: 0,1 Ω- 20 MΩ
Estabilidad: ± 50 ppm / año
Emf térmico: <15 μV
Carga máxima: 2 A, 200 V (pico), 0,5 W lo que sea primero
Resistencias: Alambre de precisión y lámina metálica
Caja decádica de resistencias. Instrumento de resistencia variable que permite
obtener, mediante la variación de conmutadores, valores de resistencia eléctrica en un
rango de 0 a 1 MΩ.
Contenido
[ocultar]
1 Funcionamiento
2 Calibración
3 Utilidad
4 Véase también
5 Fuente
Funcionamiento
El funcionamiento se basa en la conmutación de valores de resistencia mediante la
variación de los potenciómetros, reostatos o resistencias variables, dicho valores
pueden variar de 0 a 1 MΩ , en incrementos sucesivos. La valoración de estas
resistencias es ±(0,005N+0,1) ohm, donde N es el valor indicado. Si por ejemplo, se
coloca una perilla en 1 y su múltiplo es X100, la segunda en tres (3) y su múltiplo es
X10 y la tercera en 5 y su múltiplo es X1 la resistencia obtenida será:
(1X100)+(3X10)+(5X1) = (100+30+5) = 135Ω y su apreciación sería
±(0,005x135+0,1) Ω =± 0,775Ω .
Calibración
Debido a que las cajas de décadas de resistencia no son patrones de muy alta
precisión se pueden calibrar usando multímetros digitales.Se realiza por el método de
comparación de los valores ajustados, los cuales son medidos utilizando el multímetro
digital,cuya incertidumbre en su función de medida de resistencia sea, para cada una
de sus escalas, inferior a un tercio de la exactitud de la década más alta que sea
posible medir con dicha escala. Un multímetro en esta configuración incluye una
fuente de intensidad de corriente de alta estabilidad y un voltímetro que mide la caída
de tensión en los terminales de la resistencia a medir.Los cables deberán estar
provistos de las terminaciones apropiadas para su conexión, por una parte al
multímetro y, por otra a la caja, ya que pueden tener tipos distintos de terminales.
Se conectan mediante dos cables los terminales de la caja de décadas de resistencia
con los dos bornes de medida de resistencia del multímetro. En este caso el valor de
la resistencia medida por el multímetro digital corresponde al valor de
la resistencia que presenta la caja, más la resistencia de los dos cables de conexión,
más las resistencias de contacto. Se debe especificar el uso concreto para el que está
destinada la caja de décadas de resistencias, para poder definir los puntos de
calibración más convenientes. A veces no es necesario calibrar toda la caja sino sólo
las décadas más altas o más bajas, o bien sólo un pequeño rango en el entorno de un
valor fijo. Para realizar una calibración completa de una caja de décadas sería preciso
calibrar todas las décadas, preferiblemente cada una de ellas con el rango de medida
del multímetro que permita alcanzar máxima resolución para el valor resultante
de resistencia sin exceder la tensión o intensidad de corriente máxima que soportan
las resistencias internas de la caja.
Utilidad
De gran aplicación en laboratorios de física y metrología, las precisiones logradas con
estos elementos no alcanzan los valores elevados conseguidos con
las resistencias fijas pero tienen la ventaja de poder obtenerse valores óhmicos muy
variados y consecutivos.
Ejemplo: En el proceso de verificación de instrumentos de medición con principio de
funcionamiento basado en circuitos electrónicos, al proceder a la calibración de los
mismos, utilizando la caja decádica, se obtienen valores pocos comunes
en resistencia convencionales, de esta forma y con el objetivo de lograr que el
instrumento quede apto para el uso, el valor de resistencia obtenido con la caja, se
fabrica de forma manual, utilizando metales como el nicrom o la manganina.
