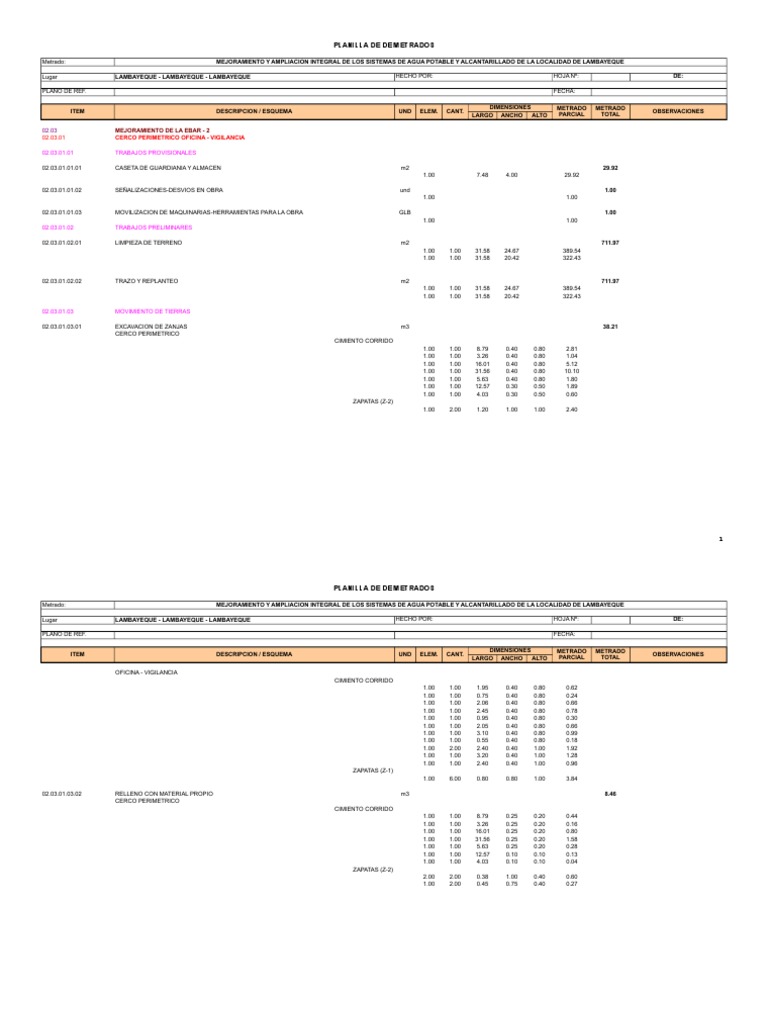

PLANILLA DE DE METRADOS

Metrado: MEJORAMIENTO Y AMPLIACION INTEGRAL DE LOS SISTEMAS DE AGUA POTABLE Y ALCANTARILLADO DE LA LOCALIDAD DE LAMBAYEQUE

Lugar LAMBAYEQUE - LAMBAYEQUE - LAMBAYEQUE HECHO POR: HOJA Nº: DE:

PLANO DE REF. FECHA:

DIMENSIONES METRADO METRADO

ITEM DESCRIPCION / ESQUEMA UND ELEM. CANT. OBSERVACIONES
LARGO ANCHO ALTO PARCIAL TOTAL

02.03 MEJORAMIENTO DE LA EBAR - 2

02.03.01 CERCO PERIMETRICO OFICINA - VIGILANCIA

[Link] TRABAJOS PROVISIONALES

[Link].01 CASETA DE GUARDIANIA Y ALMACEN m2 29.92

1.00 7.48 4.00 29.92

[Link].02 SEÑALIZACIONES-DESVIOS EN OBRA und 1.00

1.00 1.00

[Link].03 MOVILIZACION DE MAQUINARIAS-HERRAMIENTAS PARA LA OBRA GLB 1.00

1.00 1.00
[Link] TRABAJOS PRELIMINARES

[Link].01 LIMPIEZA DE TERRENO m2 711.97

1.00 1.00 31.58 24.67 389.54
1.00 1.00 31.58 20.42 322.43

[Link].02 TRAZO Y REPLANTEO m2 711.97

1.00 1.00 31.58 24.67 389.54
1.00 1.00 31.58 20.42 322.43

[Link] MOVIMIENTO DE TIERRAS

[Link].01 EXCAVACION DE ZANJAS m3 38.21

CERCO PERIMETRICO
CIMIENTO CORRIDO
1.00 1.00 8.79 0.40 0.80 2.81
1.00 1.00 3.26 0.40 0.80 1.04
1.00 1.00 16.01 0.40 0.80 5.12
1.00 1.00 31.56 0.40 0.80 10.10
1.00 1.00 5.63 0.40 0.80 1.80
1.00 1.00 12.57 0.30 0.50 1.89
1.00 1.00 4.03 0.30 0.50 0.60
ZAPATAS (Z-2)
1.00 2.00 1.20 1.00 1.00 2.40

1
 PLANILLA DE DE METRADOS

Metrado: MEJORAMIENTO Y AMPLIACION INTEGRAL DE LOS SISTEMAS DE AGUA POTABLE Y ALCANTARILLADO DE LA LOCALIDAD DE LAMBAYEQUE

Lugar LAMBAYEQUE - LAMBAYEQUE - LAMBAYEQUE HECHO POR: HOJA Nº: DE:

PLANO DE REF. FECHA:

DIMENSIONES METRADO METRADO

ITEM DESCRIPCION / ESQUEMA UND ELEM. CANT. OBSERVACIONES
LARGO ANCHO ALTO PARCIAL TOTAL

OFICINA - VIGILANCIA
CIMIENTO CORRIDO
1.00 1.00 1.95 0.40 0.80 0.62
1.00 1.00 0.75 0.40 0.80 0.24
1.00 1.00 2.06 0.40 0.80 0.66
1.00 1.00 2.45 0.40 0.80 0.78
1.00 1.00 0.95 0.40 0.80 0.30
1.00 1.00 2.05 0.40 0.80 0.66
1.00 1.00 3.10 0.40 0.80 0.99
1.00 1.00 0.55 0.40 0.80 0.18
1.00 2.00 2.40 0.40 1.00 1.92
1.00 1.00 3.20 0.40 1.00 1.28
1.00 1.00 2.40 0.40 1.00 0.96
ZAPATAS (Z-1)
1.00 6.00 0.80 0.80 1.00 3.84

[Link].02 RELLENO CON MATERIAL PROPIO m3 8.46

CERCO PERIMETRICO
CIMIENTO CORRIDO
1.00 1.00 8.79 0.25 0.20 0.44
1.00 1.00 3.26 0.25 0.20 0.16
1.00 1.00 16.01 0.25 0.20 0.80
1.00 1.00 31.56 0.25 0.20 1.58
1.00 1.00 5.63 0.25 0.20 0.28
1.00 1.00 12.57 0.10 0.10 0.13
1.00 1.00 4.03 0.10 0.10 0.04
ZAPATAS (Z-2)
2.00 2.00 0.38 1.00 0.40 0.60
1.00 2.00 0.45 0.75 0.40 0.27

2
 PLANILLA DE DE METRADOS

Metrado: MEJORAMIENTO Y AMPLIACION INTEGRAL DE LOS SISTEMAS DE AGUA POTABLE Y ALCANTARILLADO DE LA LOCALIDAD DE LAMBAYEQUE

Lugar LAMBAYEQUE - LAMBAYEQUE - LAMBAYEQUE HECHO POR: HOJA Nº: DE:

PLANO DE REF. FECHA:

DIMENSIONES METRADO METRADO

ITEM DESCRIPCION / ESQUEMA UND ELEM. CANT. OBSERVACIONES
LARGO ANCHO ALTO PARCIAL TOTAL

OFICINA - VIGILANCIA
CIMIENTO CORRIDO
1.00 1.00 1.95 0.25 0.20 0.10
1.00 1.00 0.75 0.25 0.20 0.04
1.00 1.00 2.06 0.25 0.20 0.10
1.00 1.00 2.45 0.25 0.20 0.12
1.00 1.00 0.95 0.25 0.20 0.05
1.00 1.00 2.05 0.25 0.20 0.10
1.00 1.00 3.10 0.25 0.20 0.16
1.00 1.00 0.55 0.25 0.20 0.03
1.00 2.00 2.40 0.50 0.40 0.96
1.00 1.00 3.20 0.50 0.40 0.64
1.00 1.00 2.40 0.50 0.40 0.48
ZAPATAS (Z-1)
2.00 6.00 0.28 0.80 0.40 1.06
1.00 6.00 0.25 0.55 0.40 0.33

[Link].03 ELIMINACION DE MATERIAL EXCEDENTE DIST 5.0 KM m3 37.18

1.00 1.00 38.21 37.18
1.00 1.00 8.46

3
 PLANILLA DE DE METRADOS

Metrado: MEJORAMIENTO Y AMPLIACION INTEGRAL DE LOS SISTEMAS DE AGUA POTABLE Y ALCANTARILLADO DE LA LOCALIDAD DE LAMBAYEQUE

Lugar LAMBAYEQUE - LAMBAYEQUE - LAMBAYEQUE HECHO POR: HOJA Nº: DE:

PLANO DE REF. FECHA:

DIMENSIONES METRADO METRADO

ITEM DESCRIPCION / ESQUEMA UND ELEM. CANT. OBSERVACIONES
LARGO ANCHO ALTO PARCIAL TOTAL

[Link] OBRAS DE CONCRETO SIMPLE

[Link].01 CIMIENTOS CORRIDOS
[Link].01.01 CIMIENTOS CORRIDOS F'C=280KG/CM2 + 30% PIEDRA GRANDE m3 21.48
CERCO PERIMETRICO
CIMIENTO CORRIDO
1.00 1.00 8.79 0.40 0.60 2.11
1.00 1.00 3.26 0.40 0.60 0.78
1.00 1.00 16.01 0.40 0.60 3.84
1.00 1.00 31.56 0.40 0.60 7.57
1.00 1.00 5.63 0.40 0.60 1.35
OFICINA - VIGILANCIA
CIMIENTO CORRIDO
1.00 1.00 1.95 0.40 0.60 0.47
1.00 1.00 0.75 0.40 0.60 0.18
1.00 1.00 2.06 0.40 0.60 0.49
1.00 1.00 2.45 0.40 0.60 0.59
1.00 1.00 0.95 0.40 0.60 0.23
1.00 1.00 2.05 0.40 0.60 0.49
1.00 1.00 3.10 0.40 0.60 0.74
1.00 1.00 0.55 0.40 0.60 0.13
1.00 2.00 2.40 0.40 0.60 1.15
1.00 1.00 3.20 0.40 0.60 0.77
1.00 1.00 2.40 0.40 0.60 0.58

[Link].01.02 CIMIENTOS CORRIDOS F'C=280KG/CM2 + 20% PIEDRA MEDIANA m3 1.99

CERCO PERIMETRICO
CIMIENTO CORRIDO
1.00 1.00 12.57 0.30 0.40 1.51
1.00 1.00 4.03 0.30 0.40 0.48

[Link].02 SOBRECIMIENTOS
[Link].02.01 CONCRETO SOBRECIMIENTO F'c=280 kg/cm² ANCHO=0.15 MT m3 8.72
CERCO PERIMETRICO
1.00 1.00 8.79 0.15 0.60 0.79
1.00 1.00 3.26 0.15 0.60 0.29
1.00 1.00 16.01 0.15 0.60 1.44
1.00 1.00 31.56 0.15 0.60 2.84
1.00 1.00 5.63 0.15 0.60 0.51
1.00 1.00 12.57 0.20 0.20 0.50
1.00 1.00 4.03 0.20 0.20 0.16

4
 PLANILLA DE DE METRADOS

Metrado: MEJORAMIENTO Y AMPLIACION INTEGRAL DE LOS SISTEMAS DE AGUA POTABLE Y ALCANTARILLADO DE LA LOCALIDAD DE LAMBAYEQUE

Lugar LAMBAYEQUE - LAMBAYEQUE - LAMBAYEQUE HECHO POR: HOJA Nº: DE:

PLANO DE REF. FECHA:

DIMENSIONES METRADO METRADO

ITEM DESCRIPCION / ESQUEMA UND ELEM. CANT. OBSERVACIONES
LARGO ANCHO ALTO PARCIAL TOTAL

OFICINA - VIGILANCIA
1.00 1.00 1.95 0.15 0.60 0.18
1.00 1.00 0.75 0.15 0.60 0.07
1.00 1.00 2.06 0.15 0.60 0.19
1.00 1.00 2.45 0.15 0.60 0.22
1.00 1.00 0.95 0.15 0.60 0.09
1.00 1.00 2.05 0.15 0.60 0.18
1.00 1.00 3.10 0.15 0.60 0.28
1.00 1.00 0.55 0.15 0.60 0.05
1.00 2.00 2.40 0.15 0.60 0.43
1.00 1.00 3.20 0.15 0.60 0.29
1.00 1.00 2.40 0.15 0.60 0.22

[Link].02.02 ENCOFRADO Y DEDESENCOFRADO SOBRECIMIENTO m2 114.05

CERCO PERIMETRICO
2.00 1.00 8.79 0.60 10.55
2.00 1.00 3.26 0.60 3.91
2.00 1.00 16.01 0.60 19.21
2.00 1.00 31.56 0.60 37.87
2.00 1.00 5.63 0.60 6.76
2.00 1.00 12.57 0.20 5.03
2.00 1.00 4.03 0.20 1.61
OFICINA - VIGILANCIA
2.00 1.00 1.95 0.60 2.34
2.00 1.00 0.75 0.60 0.90
2.00 1.00 2.06 0.60 2.47
2.00 1.00 2.45 0.60 2.94
2.00 1.00 0.95 0.60 1.14
2.00 1.00 2.05 0.60 2.46
2.00 1.00 3.10 0.60 3.72
2.00 1.00 0.55 0.60 0.66
2.00 2.00 2.40 0.60 5.76
2.00 1.00 3.20 0.60 3.84
2.00 1.00 2.40 0.60 2.88

5
 PLANILLA DE DE METRADOS

Metrado: MEJORAMIENTO Y AMPLIACION INTEGRAL DE LOS SISTEMAS DE AGUA POTABLE Y ALCANTARILLADO DE LA LOCALIDAD DE LAMBAYEQUE

Lugar LAMBAYEQUE - LAMBAYEQUE - LAMBAYEQUE HECHO POR: HOJA Nº: DE:

PLANO DE REF. FECHA:

DIMENSIONES METRADO METRADO

ITEM DESCRIPCION / ESQUEMA UND ELEM. CANT. OBSERVACIONES
LARGO ANCHO ALTO PARCIAL TOTAL

[Link] OBRAS DE CONCRETO ARMADO

[Link].01 ZAPATAS
[Link].01.01 ENCOFRADO Y DESENCOFRADO NORMAL DE ZAPATAS m2 16.80
CERCO PERIMETRICO
ZAPATAS (Z-2)
2.00 2.00 1.20 0.60 2.88
2.00 2.00 1.00 0.60 2.40
OFICINA - VIGILANCIA
ZAPATAS (Z-1)
4.00 6.00 0.80 0.60 11.52

[Link].01.02 CONCRETO ZAPATAS F'c=280Kg/cm2 m3 3.74

CERCO PERIMETRICO
ZAPATAS (Z-2)
1.00 2.00 1.20 1.00 0.60 1.44
OFICINA - VIGILANCIA
ZAPATAS (Z-1)
1.00 6.00 0.80 0.80 0.60 2.30

[Link].01.03 ACERO ESTRUCTURAL PARA ZAPATAS f'y=4200kg/cm² kg 74.84

CERCO PERIMETRICO

Ø kg/ml
TRANSVERSAL 6.00 6.00 0.70 1/2 0.99 24.95
LONGITUDINAL 6.00 6.00 0.70 1/2 0.99 24.95

6
 PLANILLA DE DE METRADOS

Metrado: MEJORAMIENTO Y AMPLIACION INTEGRAL DE LOS SISTEMAS DE AGUA POTABLE Y ALCANTARILLADO DE LA LOCALIDAD DE LAMBAYEQUE

Lugar LAMBAYEQUE - LAMBAYEQUE - LAMBAYEQUE HECHO POR: HOJA Nº: DE:

PLANO DE REF. FECHA:

DIMENSIONES METRADO METRADO

ITEM DESCRIPCION / ESQUEMA UND ELEM. CANT. OBSERVACIONES
LARGO ANCHO ALTO PARCIAL TOTAL

Ø kg/ml
TRANSVERSAL 7.00 2.00 0.90 1/2 0.99 12.47
LONGITUDINAL 7.00 2.00 0.90 1/2 0.99 12.47

[Link].02 COLUMNAS
[Link].02.01 CONCRETO PARA COLUMNAS f'c=280 Kg/cm² m3 4.09
C-1 1.00 6.00 0.25 0.25 3.15 1.18
C-2 1.00 2.00 0.25 0.45 3.15 0.71
C-3 1.00 16.00 0.15 0.30 3.05 2.20

[Link].02.02 ENCOFRADO Y DESENCOFRADO NORMAL EN COLUMNAS m2 57.00

C-1 4.00 6.00 0.25 3.15 18.90
C-2 2.00 2.00 0.45 3.15 5.67
2.00 2.00 0.25 3.15 3.15
C-3 2.00 16.00 0.30 3.05 29.28

7
 PLANILLA DE DE METRADOS

Metrado: MEJORAMIENTO Y AMPLIACION INTEGRAL DE LOS SISTEMAS DE AGUA POTABLE Y ALCANTARILLADO DE LA LOCALIDAD DE LAMBAYEQUE

Lugar LAMBAYEQUE - LAMBAYEQUE - LAMBAYEQUE HECHO POR: HOJA Nº: DE:

PLANO DE REF. FECHA:

DIMENSIONES METRADO METRADO

ITEM DESCRIPCION / ESQUEMA UND ELEM. CANT. OBSERVACIONES
LARGO ANCHO ALTO PARCIAL TOTAL

[Link].02.03 ACERO ESTRUCTURAL PARA COLUMNAS f'y=4200kg/cm² kg 618.98

C-1 Ø kg/ml
4.00 6.00 3.75 1/2 0.99 89.10
20.00 6.00 1.00 3/8 0.56 67.20

C-2 Ø kg/ml
4.00 2.00 3.75 1/2 0.99 29.70
2.00 2.00 3.65 3/8 0.56 8.18
20.00 2.00 1.40 3/8 0.56 31.36
20.00 2.00 0.40 3/8 0.56 8.96

C-3 Ø kg/ml
4.00 16.00 3.65 1/2 0.99 231.26
19.00 16.00 0.90 3/8 0.56 153.22

8
 PLANILLA DE DE METRADOS

Metrado: MEJORAMIENTO Y AMPLIACION INTEGRAL DE LOS SISTEMAS DE AGUA POTABLE Y ALCANTARILLADO DE LA LOCALIDAD DE LAMBAYEQUE

Lugar LAMBAYEQUE - LAMBAYEQUE - LAMBAYEQUE HECHO POR: HOJA Nº: DE:

PLANO DE REF. FECHA:

DIMENSIONES METRADO METRADO

ITEM DESCRIPCION / ESQUEMA UND ELEM. CANT. OBSERVACIONES
LARGO ANCHO ALTO PARCIAL TOTAL

[Link].03 VIGAS
[Link].03.01 CONCRETO PARA VIGAS f'c=280 Kg/cm² m3 1.19
CERCO PERIMETRICO
1.00 1.00 8.79 0.15 0.10 0.13
1.00 1.00 3.26 0.15 0.10 0.05
1.00 1.00 16.01 0.15 0.10 0.24
1.00 1.00 31.56 0.15 0.10 0.47
1.00 1.00 5.63 0.15 0.10 0.08
OFICINA - VIGILANCIA
V-A 1.00 3.00 3.50 0.25 0.20 0.53
V-S 1.00 1.00 2.86 0.25 0.20 0.14
V-S 1.00 2.00 3.65 0.25 0.20 0.37
V-S 1.00 1.00 3.11 0.25 0.20 0.16

[Link].03.02 ENCOFRADO Y DESENCOFRADO NORMAL EN VIGAS m2 28.50

CERCO PERIMETRICO
2.00 1.00 8.79 0.10 1.76
2.00 1.00 3.26 0.10 0.65
2.00 1.00 16.01 0.10 3.20
2.00 1.00 31.56 0.10 6.31
2.00 1.00 5.63 0.10 1.13
OFICINA - VIGILANCIA
V-A 2.00 3.00 3.50 0.20 4.20
1.00 3.00 3.50 0.25 2.63
V-S 2.00 1.00 2.86 0.20 1.14
1.00 1.00 2.86 0.25 0.72
V-S 2.00 2.00 3.65 0.20 2.92
1.00 2.00 3.65 0.25 1.83
V-S 2.00 1.00 3.11 0.20 1.24
1.00 1.00 3.11 0.25 0.78

9
 PLANILLA DE DE METRADOS

Metrado: MEJORAMIENTO Y AMPLIACION INTEGRAL DE LOS SISTEMAS DE AGUA POTABLE Y ALCANTARILLADO DE LA LOCALIDAD DE LAMBAYEQUE

Lugar LAMBAYEQUE - LAMBAYEQUE - LAMBAYEQUE HECHO POR: HOJA Nº: DE:

PLANO DE REF. FECHA:

DIMENSIONES METRADO METRADO

ITEM DESCRIPCION / ESQUEMA UND ELEM. CANT. OBSERVACIONES
LARGO ANCHO ALTO PARCIAL TOTAL

[Link].03.03 ACERO ESTRUCTURAL PARA VIGAS f'y=4200kg/cm² kg 353.64

CERCO PERIMETRICO Ø kg/ml

2.00 1.00 8.79 1/2 0.99 17.40
42.00 1.00 0.20 3/8 0.56 4.70
2.00 1.00 3.26 1/2 0.99 6.45
20.00 1.00 0.20 3/8 0.56 2.24
2.00 1.00 16.01 1/2 0.99 31.70
71.00 1.00 0.20 3/8 0.56 7.95
2.00 1.00 31.56 1/2 0.99 62.49
133.00 1.00 0.20 3/8 0.56 14.90
2.00 1.00 5.63 1/2 0.99 11.15
29.00 1.00 0.20 3/8 0.56 3.25
OFICINA - VIGILANCIA
V-A 4.00 3.00 4.10 1/2 0.99 48.71
23.00 3.00 0.90 3/8 0.56 34.78
V-S 4.00 1.00 3.46 1/2 0.99 13.70
21.00 1.00 0.90 3/8 0.56 10.58
V-S 4.00 2.00 4.25 1/2 0.99 33.66
24.00 2.00 0.90 3/8 0.56 24.19
V-S 4.00 1.00 3.71 1/2 0.99 14.69
22.00 1.00 0.90 3/8 0.56 11.09

[Link].04 LOSAS ALIGERADAS

[Link].04.01 CONCRETO EN LOSAS ALIGERADAS F'C=280 KG/CM2 m3 AREA 2.11
1.00 1.00 6.88 3.50 24.08 2.11

[Link].04.02 ENCOFRADO Y DESENCOFRADO PARA LOSAS ALIGERADAS m2 24.08

1.00 1.00 24.08

[Link].04.03 ACERO ESTRUCTURAL TRABAJADO PARA LOSAS ALIGERADAS kg 227.95

1.00 227.95

[Link].04.04 LADRILLO HUECO DE ARCILLA 15X30X30 CM PARA TECHO ALIGERADO und AREA 192.64
1.00 24.08 192.64

10
 PLANILLA DE DE METRADOS

Metrado: MEJORAMIENTO Y AMPLIACION INTEGRAL DE LOS SISTEMAS DE AGUA POTABLE Y ALCANTARILLADO DE LA LOCALIDAD DE LAMBAYEQUE

Lugar LAMBAYEQUE - LAMBAYEQUE - LAMBAYEQUE HECHO POR: HOJA Nº: DE:

PLANO DE REF. FECHA:

DIMENSIONES METRADO METRADO

ITEM DESCRIPCION / ESQUEMA UND ELEM. CANT. OBSERVACIONES
LARGO ANCHO ALTO PARCIAL TOTAL

m
[Link] MUROS Y TABIQUES DE ALBAÑILERÍA
[Link].01 MURO DE SOGA LADRILLO KING-KONG DE ARCILLA m2 199.14
CERCO PERIMETRICO (caravista) 1.00 1.00 2.35 2.84 6.67
1.00 1.00 2.35 2.87 6.74
1.00 1.00 2.35 3.65 8.58
1.00 1.00 2.35 3.11 7.31
1.00 1.00 2.35 3.50 8.23
1.00 1.00 2.35 3.01 7.07
1.00 1.00 2.35 3.02 7.10
1.00 1.00 2.35 2.91 6.84
1.00 1.00 2.35 4.00 9.40
1.00 4.00 2.35 3.78 35.53
1.00 1.00 2.35 3.65 8.58
1.00 6.00 2.35 3.66 51.61
1.00 1.00 2.35 3.68 8.65

OFICINA - VIGILANCIA 1.00 1.00 2.35 0.50 1.18

1.00 2.00 1.50 1.25 3.75
1.00 1.00 2.35 1.30 3.06
1.00 1.00 2.35 0.70 1.65
1.00 1.00 2.35 1.20 2.82
1.00 1.00 2.35 0.60 1.41
1.00 1.00 2.35 2.80 6.58
1.00 1.00 2.35 0.50 1.18
1.00 1.00 2.35 2.35 5.52
1.00 1.00 -0.33 0.90 -0.30

11
 PLANILLA DE DE METRADOS

Metrado: MEJORAMIENTO Y AMPLIACION INTEGRAL DE LOS SISTEMAS DE AGUA POTABLE Y ALCANTARILLADO DE LA LOCALIDAD DE LAMBAYEQUE

Lugar LAMBAYEQUE - LAMBAYEQUE - LAMBAYEQUE HECHO POR: HOJA Nº: DE:

PLANO DE REF. FECHA:

DIMENSIONES METRADO METRADO

ITEM DESCRIPCION / ESQUEMA UND ELEM. CANT. OBSERVACIONES
LARGO ANCHO ALTO PARCIAL TOTAL

[Link] REVOQUES Y ENLUCIDOS

[Link].01 TARRAJEO EN EXTERIORES E INTERIORES 1:5 m2 69.61
1.00 2.00 2.35 0.50 2.35
1.00 4.00 1.50 1.25 7.50
1.00 2.00 2.35 1.30 6.11
1.00 2.00 2.35 0.70 3.29
1.00 2.00 2.35 1.20 5.64
1.00 2.00 2.35 0.60 2.82
1.00 2.00 2.35 2.80 13.16
1.00 2.00 2.35 0.50 2.35
1.00 2.00 2.35 2.35 11.05
1.00 1.00 2.35 3.16 7.43
1.00 1.00 2.35 1.10 2.59
1.00 1.00 2.35 2.27 5.33

[Link].02 TARRAJEO EN SUPERFICIE DE COLUMNAS m2 8.46

1.00 14.00 2.75 0.10 3.85
1.00 5.00 2.75 0.25 3.44
1.00 2.00 2.35 0.25 1.18

[Link].03 TARRAJEO EN SUPERFICIE DE VIGAS m2 10.38

1.00 3.00 3.50 0.10 1.05
1.00 1.00 3.11 0.10 0.31
1.00 1.00 3.65 0.10 0.37
1.00 1.00 3.65 0.25 0.91
1.00 1.00 2.86 0.10 0.29
1.00 5.00 3.50 0.20 3.50
1.00 1.00 3.11 0.20 0.62
1.00 1.00 3.65 0.20 0.73
1.00 2.00 3.65 0.20 1.46
1.00 2.00 2.86 0.20 1.14

12
 PLANILLA DE DE METRADOS

Metrado: MEJORAMIENTO Y AMPLIACION INTEGRAL DE LOS SISTEMAS DE AGUA POTABLE Y ALCANTARILLADO DE LA LOCALIDAD DE LAMBAYEQUE

Lugar LAMBAYEQUE - LAMBAYEQUE - LAMBAYEQUE HECHO POR: HOJA Nº: DE:

PLANO DE REF. FECHA:

DIMENSIONES METRADO METRADO

ITEM DESCRIPCION / ESQUEMA UND ELEM. CANT. OBSERVACIONES
LARGO ANCHO ALTO PARCIAL TOTAL

[Link].04 VESTIDURA DE DERRAMES m 25.30

1.00 6.00 1.20 7.20
1.00 2.00 6.30 12.60
1.00 2.00 2.75 5.50

[Link] CIELORRASOS
[Link].01 CIELORRASOS CON MEZCLA DE CEMENTO-ARENA m2 AREA 23.64
1.00 1.00 24.08 24.08
1.00 1.00 -0.44 -0.44

[Link] PISOS
[Link].01 PISO DE CEMENTO PULIDO Y BRUÑADO 0.50x0.50 m2 22.17
1.00 1.00 22.17 22.17

[Link].01 LOCETA PARA BAÑO DE 0.20x0.20 m2 2.86

1.00 1.00 2.86 2.86
[Link] ZOCALOS Y CONTRAZOCALOS
[Link].01 ZOCALO CEMENTO SIN COLOREAR H=0.20 m 35.61
1.00 2.00 6.80 13.60
1.00 3.00 3.75 11.25
1.00 1.00 2.30 2.30
1.00 1.00 2.80 2.80
1.00 1.00 2.50 2.50
1.00 1.00 3.16 3.16

[Link].02 CONTRAZOCALO LOCETA DE 0.20 * 0.20 H=1.20 m2 7.80

1.00 1.00 2.45 1.20 2.94
1.00 1.00 0.65 1.20 0.78
1.00 1.00 2.30 1.20 2.76
1.00 1.00 1.10 1.20 1.32

13
 PLANILLA DE DE METRADOS

Metrado: MEJORAMIENTO Y AMPLIACION INTEGRAL DE LOS SISTEMAS DE AGUA POTABLE Y ALCANTARILLADO DE LA LOCALIDAD DE LAMBAYEQUE

Lugar LAMBAYEQUE - LAMBAYEQUE - LAMBAYEQUE HECHO POR: HOJA Nº: DE:

PLANO DE REF. FECHA:

DIMENSIONES METRADO METRADO

ITEM DESCRIPCION / ESQUEMA UND ELEM. CANT. OBSERVACIONES
LARGO ANCHO ALTO PARCIAL TOTAL

[Link] CARPINTERIA DE MADERA

[Link].01 PUERTA CONTRAPLACADA DE 50 MM TRIPLAY m2 6.63
1.00 1.00 2.65 0.70 1.86
1.00 2.00 2.65 0.90 4.77
[Link] CARPINTERIA METALICA
[Link].01 VENTANA DE FIERRO SEGUN DETALLE (MEDIDAS SEGUN PLANO) m2 4.80
1.00 2.00 1.50 1.50 4.50
1.00 1.00 0.33 0.90 0.30

[Link].02 PUERTA METALICA m2 11.00

1.00 1.00 2.75 4.00 11.00

[Link] PINTURA
[Link].01 PINTURA LATEX EN EXTERIORES E INTERIORES 2 MANOS INC. BASE m2 88.45
1.00 1.00 88.45

[Link].02 PINTURA LATEX EN CIELO RASO 2 MANOS INC. BASE m2 23.64

1.00 1.00 23.64

[Link].03 PINTURA DE ZOCALO C/ESMALTE ECONOMICO m 7.80

1.00 1.00 7.80

[Link] VIDRIOS, CRISTALES Y SIMILARES

[Link].01 VIDRIOS SIMPLES NACIONALES m2 4.80
1.00 1.00 4.80

[Link] INSTALACIONES ELECTRICAS

[Link].01 SALIDA PARA CENTROS DE LUZ pto 7.00
1.00 7.00 7.00

[Link].02 SALIDA PARA TOMACORRIENTE BIPOLAR DOBLE CON PUESTA A TIERRA pto 3.00
1.00 3.00 3.00

[Link]..03 SALIDA PARA INTERRUPTOR BIPOLAR pto 4.00

1.00 4.00 4.00

[Link].04 TABLERO PRINCIPAL METALICO 3 CIRCUITOS/ TERMOM und 1.00

1.00 1.00 1.00

14
 PLANILLA DE DE METRADOS

Metrado: MEJORAMIENTO Y AMPLIACION INTEGRAL DE LOS SISTEMAS DE AGUA POTABLE Y ALCANTARILLADO DE LA LOCALIDAD DE LAMBAYEQUE

Lugar LAMBAYEQUE - LAMBAYEQUE - LAMBAYEQUE HECHO POR: HOJA Nº: DE:

PLANO DE REF. FECHA:

DIMENSIONES METRADO METRADO

ITEM DESCRIPCION / ESQUEMA UND ELEM. CANT. OBSERVACIONES
LARGO ANCHO ALTO PARCIAL TOTAL

[Link] INSTALACION SANITARIA

[Link].01 SISTEMA DE AGUA

[Link].01.01 SALIDA DE AGUA FRIA pto 3.00

1.00 3.00 3.00

[Link].01.02 VALVULA COMPUERTA DE BRONCE Ø=1/2" und 1.00

1.00 1.00 1.00

[Link].01.03 SUMINSTRO E INSTALACION DE CAJA P/MEDIDOR DE AGUA und 1.00

1.00 1.00 1.00

[Link].01.04 SUMINSTRO E INSTALACION DE ACCESORIOS Y MEDIDOR DE AGUA und 1.00

MEDIDOR 1.00 1.00

CODO DE 90° 1.00 6.00
TEE 1.00 2.00
UNION UNIVERSAL 1.00 2.00

[Link].02 SISTEMA DE DESAGUE

[Link].02.01 SALIDA PARA DESAGÜE pto 3.00
1.00 3.00 3.00

[Link].02.02 REGISTROS DE BRONCE DE 4" und 1.00

1.00 1.00 1.00

[Link].02.03 SALIDAS DE PVC SAL PARA VENTILACION DE 2" pto 1.00

1.00 1.00 1.00

[Link].02.04 RED COLECTORA PVC DE 4" m 7.46

1.00 7.46 7.46

[Link].02.05 SUMIDEROS 2" pto 1.00

1.00 1.00 1.00

15
 PLANILLA DE DE METRADOS

Metrado: MEJORAMIENTO Y AMPLIACION INTEGRAL DE LOS SISTEMAS DE AGUA POTABLE Y ALCANTARILLADO DE LA LOCALIDAD DE LAMBAYEQUE

Lugar LAMBAYEQUE - LAMBAYEQUE - LAMBAYEQUE HECHO POR: HOJA Nº: DE:

PLANO DE REF. FECHA:

DIMENSIONES METRADO METRADO

ITEM DESCRIPCION / ESQUEMA UND ELEM. CANT. OBSERVACIONES
LARGO ANCHO ALTO PARCIAL TOTAL

[Link].03 APARATOS Y ACCESORIOS SANITARIOS

[Link].03.01 INODORO SIFON JET COLOR BLANCO und 1.00
1.00 1.00 1.00

[Link].03.02 LAVATORIO FONTANA COLOR BLANCO und 1.00

1.00 1.00 1.00

[Link].03.03 DUCHA und 1.00

1.00 1.00 1.00

[Link].03.04 GRIFERIA CROMADA und 1.00

1.00 1.00 1.00

[Link].03.05 JABONERA DE LOSA COLOR BLANCO und 1.00

1.00 1.00 1.00

[Link] CERCO METALICO

[Link].01 CERCO METALICO C/ ALAMBRE DE PUAS m 17.33
1.00 1.00 3.27 3.27
1.00 1.00 3.27 3.27
1.00 1.00 3.27 3.27
1.00 1.00 3.34 3.34
1.00 1.00 4.18 4.18

16
 PLANILLA DE DE METRADOS

Metrado: MEJORAMIENTO Y AMPLIACION INTEGRAL DE LOS SISTEMAS DE AGUA POTABLE Y ALCANTARILLADO DE LA LOCALIDAD DE LAMBAYEQUE

Lugar LAMBAYEQUE - LAMBAYEQUE - LAMBAYEQUE HECHO POR: HOJA Nº: DE:

PLANO DE REF. FECHA:

DIMENSIONES METRADO METRADO

ITEM DESCRIPCION / ESQUEMA UND ELEM. CANT. OBSERVACIONES
LARGO ANCHO ALTO PARCIAL TOTAL

02.03.02 CAMARA DE REJAS - CAJA DE VALVULAS

[Link] MOVIMIENTO DE TIERRAS
[Link].01 EXCAVACION DE ZANJAS C/MAQUINARIA m3 96.94
CAMARA DE REJAS 1.00 1.00 3.50 3.25 2.00 22.75
3.1 1.00 1.00 3.50 4.45 3.20 49.84
1.00 1.00 3.50 1.20 1.20 2.52
1.2

0.30

5.2' 0.6
2

3.25
2.85

CAJA DE VALVULAS 1.00 1.00 3.40 2.60 2.40 21.22

3 1.00 1.00 3.40 0.60 0.60 0.61

0.6
0.30
1.8

2.40
2.20
2.6

[Link].02 ENTIBADO DE ZANJAS C/EQUIPO DOBLE GUIA, H>6.00m m2 52.49

CAMARA DE REJAS 1.00 4.00 3.50 2.50 35.00
1.00 1.00 3.50 1.50 5.25

CAJA DE CALVULAS 1.00 2.00 3.40 1.80 12.24

17
 PLANILLA DE DE METRADOS

Metrado: MEJORAMIENTO Y AMPLIACION INTEGRAL DE LOS SISTEMAS DE AGUA POTABLE Y ALCANTARILLADO DE LA LOCALIDAD DE LAMBAYEQUE

Lugar LAMBAYEQUE - LAMBAYEQUE - LAMBAYEQUE HECHO POR: HOJA Nº: DE:

PLANO DE REF. FECHA:

DIMENSIONES METRADO METRADO

ITEM DESCRIPCION / ESQUEMA UND ELEM. CANT. OBSERVACIONES
LARGO ANCHO ALTO PARCIAL TOTAL

[Link].03 DRENAJE DE ZANJAS Hr 378.00

CAMARA DE REJAS 1.00 1.00 270.00 270.00

CAJA DE VALVULAS 1.00 1.00 108.00 108.00

[Link].04 RELLENO DE ZANJAS APISONADO CON MATERIAL PROPIO EN CAPAS DE 0.20 M. m3 18.58
CAMARA DE REJAS 1.00 1.00 3.50 3.25 5.20 59.15
1.00 1.00 -3.10 2.85 5.20 -45.94

CAJA DE VALVULAS 1.00 1.00 3.40 2.60 2.40 21.22

1.00 1.00 -3.00 2.20 2.40 -15.84

[Link].05 ELIMINACION DE MATERIAL EXCEDENTE DIST. MIN 5.0 KM m3 97.94

1.00 1.00 96.94 97.94
1.00 1.00 18.58
[Link] CONCRETO SIMPLE
[Link].01 SOLADO PARA DIVERSAS ESTRUCTURAS e=10cm m2 15.44
CAMARA DE REJAS 1.00 1.00 3.10 2.85 8.84

CAJA DE VALVULAS 1.00 1.00 3.00 2.20 6.60

[Link] CONCRETO ARMADO

[Link].01 CAMARA DE REJAS
[Link].01.01 LOSAS MACIZAS
[Link].01.01.01 CONCRETO PREMEZCLADO F'C=280 KG/CM2 P/LOSA DE FONDO m3 8.84
LOSA DE FONDO 1.00 1.00 3.10 2.85 0.20 8.84

[Link].01.01.02 ACERO GRADO 60 EN LOSA DE FONDO kg 273.34

1.00 273.34

18
 PLANILLA DE DE METRADOS

Metrado: MEJORAMIENTO Y AMPLIACION INTEGRAL DE LOS SISTEMAS DE AGUA POTABLE Y ALCANTARILLADO DE LA LOCALIDAD DE LAMBAYEQUE

Lugar LAMBAYEQUE - LAMBAYEQUE - LAMBAYEQUE HECHO POR: HOJA Nº: DE:

PLANO DE REF. FECHA:

DIMENSIONES METRADO METRADO

ITEM DESCRIPCION / ESQUEMA UND ELEM. CANT. OBSERVACIONES
LARGO ANCHO ALTO PARCIAL TOTAL

[Link].01.02 MUROS REFORZADOS

[Link].01.02.01 CONCRETO PREMEZCLADO F'C=280 KG/CM2 P/MUROS REFORZADOS m3 e 2.78

1.00 1.00 3.10 0.20 2.50 1.55
1.00 1.00 2.45 0.20 2.50 1.23

[Link].01.02.02 ENCOFRADO Y DESENCOFRADO PARA MUROS REFOZADOS m2 26.72

1.00 1.00 3.10 2.50 7.75
1.00 1.00 2.70 2.30 6.21
1.00 1.00 2.85 2.50 7.13
1.00 1.00 2.45 2.30 5.64

[Link].01.02.03 ACERO GRADO 60 EN MUROS REFORZADOS kg 1,664.80

1.00 1,664.80

[Link].01.03 LOSA PARA EXTENSION DE COMPUERTA

[Link].01.03.01 CONCRETO PREMEZCLADO F'C=280 KG/CM2 m3 0.07
1.00 1.00 0.70 0.65 0.15 0.07

[Link].01.02.02 ENCOFRADO Y DESENCOFRADO m2 0.72

1.00 1.00 0.70 0.10 0.07
1.00 1.00 2.70 0.15 0.41
1.00 1.00 0.70 0.35 0.25

[Link].01.02.03 ACERO GRADO 60 kg 10.78

1.00 10.78

[Link].02 CAMARA DE VALVULAS

[Link].02.01 LOSAS MACIZAS
[Link].02.01.01 CONCRETO PREMEZCLADO F'C=280 KG/CM2 P/LOSA DE FONDO m3 1.32
1.00 1.00 3.00 2.20 0.20 1.32

[Link].02.01.02 ACERO GRADO 60 EN LOSAS MACIZAS kg 214.45

1.00 214.45

[Link].02.02 MUROS REFORZADOS

[Link].02.02.01 CONCRETO PREMEZCLADO F'C=280 KG/CM2 P/MUROS m3 4.22
1.00 2.00 3.00 0.20 2.20 2.64
1.00 2.00 1.80 0.20 2.20 1.58

19
 PLANILLA DE DE METRADOS

Metrado: MEJORAMIENTO Y AMPLIACION INTEGRAL DE LOS SISTEMAS DE AGUA POTABLE Y ALCANTARILLADO DE LA LOCALIDAD DE LAMBAYEQUE

Lugar LAMBAYEQUE - LAMBAYEQUE - LAMBAYEQUE HECHO POR: HOJA Nº: DE:

PLANO DE REF. FECHA:

DIMENSIONES METRADO METRADO

ITEM DESCRIPCION / ESQUEMA UND ELEM. CANT. OBSERVACIONES
LARGO ANCHO ALTO PARCIAL TOTAL

[Link].02.02.02 ENCOFRADO Y DESENCOFRADO PARA MUROS RECTOS m2 46.08

1.00 2.00 3.00 2.40 14.40
1.00 2.00 2.20 2.40 10.56
1.00 2.00 2.60 2.40 12.48
1.00 2.00 1.80 2.40 8.64

[Link].02.02.03 ACERO GRADO 60 EN MUROS REFORZADOS kg 734.89

1.00 734.89

[Link].02.03 DADO DE CONCRETO

[Link].02.03.01 DADOS DE CONCRETO DE 0.30 x 0.40 x 0.50, F'C=280KG/CM2 m3 0.04
1.00 1.00 0.45 0.30 0.30 0.04

[Link] REVOQUES Y ENLUCIDOS

[Link].01 TARRAJEO CON IMPERMEABILIZANTE EN SUPERFICIES m2 104.80
CAMARA DE REJAS
Losa de Fondo 1.00 1.00 2.70 2.45 6.62

Paredes o muro 1.00 2.00 2.70 2.20 11.88

1.00 2.00 2.45 2.20 10.78

CAMARA DE VALVULAS
Losa de Fondo 1.00 1.00 2.60 1.80 14.70
Paredes o muro 2.00 2.60 2.20 35.94
2.00 1.80 2.20 24.88

[Link] CARPINTERIA METALICA

[Link].01 TAPA DE PLATINA PARA CAMARA DE REJAS (REJILLA) m2 8.84
Según diseño 1.00 3.10 2.85 8.84

[Link].02 ABRAZADERA DE SUJECION PARA EJE VERTICAL Und 9.00

Según diseño 3.00 3.00 9.00

[Link].03 TAPA DE PLATINA P/CAJA DE VALVULAS m2 6.60

Según diseño 1.00 3.00 2.20 6.60

20
 PLANILLA DE DE METRADOS

Metrado: MEJORAMIENTO Y AMPLIACION INTEGRAL DE LOS SISTEMAS DE AGUA POTABLE Y ALCANTARILLADO DE LA LOCALIDAD DE LAMBAYEQUE

Lugar LAMBAYEQUE - LAMBAYEQUE - LAMBAYEQUE HECHO POR: HOJA Nº: DE:

PLANO DE REF. FECHA:

DIMENSIONES METRADO METRADO

ITEM DESCRIPCION / ESQUEMA UND ELEM. CANT. OBSERVACIONES
LARGO ANCHO ALTO PARCIAL TOTAL

[Link].04 ESCALERA DE FºGº DE ACCESO (Segun Diseño) m2 5.24

CAMARA DE REJAS 1.00 2.00 0.30 0.60
CAJA DE VALVULAS 1.00 3.86 0.40 1.54
CAMARA HUMEDA 1.00 7.75 0.40 3.10

[Link] INSTALACIONES HIDRÁULICAS

[Link].01 AMPLIACION GRADUAL DE HIERRO DUCTIL Ø 160 A 300 mm und 3.00 3.00

[Link].02 TUBERIA DE ACERO BB Ø 315MM m 17.60 17.60

[Link].03 CODO DE ACERO BB Ø 300MM X 90° und 1.00 1.00

[Link].04 TEE DE ACERO BB Ø 300MM und 2.00 2.00

[Link].05 CODO PVC Ø 110MM X 90° und 1.00 1.00

[Link].06 TUBERIA SUMIDERO PVC Ø 110MM m 1.02 1.02

[Link].07 TRAMPA PARA SUMIDERO PVC Ø 110MM und 1.00 1.00

[Link].08 MACROMEDIDOR und 1.00 1.00

[Link].09 JUNTA DE DESMONTAJE HFD DN 315MM und 1.00 1.00

[Link].10 VALVULA CHECK BB HFD Ø 300MM und 1.00 1.00

[Link].11 VALVULA COMPUERTA BB HFD Ø 250MM und 1.00 1.00

[Link].12 CODO BB HFD Ø 315MM X45º Und 1.00 1.00

[Link].13 REDUCCION DE HIERRO DUCTIL Ø 450 A 315 MM und 1.00 1.00

[Link].14 CODO BB HFD Ø 450MM x 45º Und 1.00 1.00

[Link].15 TRANSICION DE FIERRO FUNDIDO A PVC Und 1.00 1.00

[Link].16 INSTALACION DE ACCESORIOS GLB 1.00 1.00

[Link].17 PRUEBA HIDRAULICA DEL SISTEMA GLB 1.00 1.00

21
 PLANILLA DE DE METRADOS

Metrado: MEJORAMIENTO Y AMPLIACION INTEGRAL DE LOS SISTEMAS DE AGUA POTABLE Y ALCANTARILLADO DE LA LOCALIDAD DE LAMBAYEQUE

Lugar LAMBAYEQUE - LAMBAYEQUE - LAMBAYEQUE HECHO POR: HOJA Nº: DE:

PLANO DE REF. FECHA:

DIMENSIONES METRADO METRADO

ITEM DESCRIPCION / ESQUEMA UND ELEM. CANT. OBSERVACIONES
LARGO ANCHO ALTO PARCIAL TOTAL

[Link] INSTALACIONES ELECTRICAS

[Link].01 SUMINISTRO E INSTALACIÓN DE BOMBA SUMERGIBLE PARA AGUAS RESIDUALES Jgo 3.00 3.00

[Link].02 SUMINISTRO E INSTALACIÓN DE ALIMENTADOR THW Jgo 3.00 3.00

[Link].03 SUMINISTRO E INSTALACIÓN DE TABLERO T-CMM DE ESTADO SOLIDO Jgo 1.00 1.00

[Link].04 SUMINISTRO E INSTALACIÓN DE BANCO CONDENSADORES Jgo 1.00 1.00

[Link].05 SUMINISTRO E INSTALACIÓN DE TABLERO GENERAL T-G Jgo 1.00 1.00

[Link].06 SUMINISTRO E INSTALACIÓN DE ALIMENTADOR PARA TABLERO T-CMM m 25.00 25.00

[Link].07 SUMINISTRO E INSTALACIÓN DE SISTEMA DE PUESTA A TIERRA Jgo 1.00 1.00

[Link] INSTALACIONES EN CAMARA DE REJAS

[Link].01 PERNOS DE Ø 1/2 GLB 1.00 1.00

[Link].02 PLATINA DE AMARRE 1.1/2'' X 1/4'' F°G GLB 1.00 1.00

[Link].03 BRIDA ROMPE AGUA und 1.00 1.00

[Link].04 COMPUERTA und 1.00 1.00

[Link].05 EXTENSION DE LLAVE DE VALVULA DESMONTABLE und 1.00 1.00

[Link] INSTALACIONES EN CAMARA HUMEDA

[Link].01 TECLE PARA EXTRACCION DE LA BOMBA und 1.00 1.00

[Link].02 EJE DE IZAMIENTO DE TUB. F°G° ALTURA=3.00M und 1.00 1.00

[Link].03 CADENA PARA IZAMIENTO m 9.40 9.40

[Link].04 GUIA DE IZAMIENTO und 3.00 3.00

22
 PLANILLA DE DE METRADOS

Metrado: MEJORAMIENTO Y AMPLIACION INTEGRAL DE LOS SISTEMAS DE AGUA POTABLE Y ALCANTARILLADO DE LA LOCALIDAD DE LAMBAYEQUE

Lugar LAMBAYEQUE - LAMBAYEQUE - LAMBAYEQUE HECHO POR: HOJA Nº: DE:

PLANO DE REF. FECHA:

DIMENSIONES METRADO METRADO

ITEM DESCRIPCION / ESQUEMA UND ELEM. CANT. OBSERVACIONES
LARGO ANCHO ALTO PARCIAL TOTAL

[Link] SISTEMA DE UTILIZACION 10Kv

[Link].01 SUMINISTRO E INSTALACION DE SUB ESTACION AEREA BARBOTANTE C/MEDICION jgo 1.00

1.00 1.00 1.00

[Link].02 SUMINISTRO E INSTALACION DE AISLADORES PIN 56-2 jgo 5.00

1.00 5.00 5.00

[Link].03 SUMINISTRO E INSTALACION DE AISLADORES DE SUSPENSION 25Kv jgo 3.00

1.00 3.00 3.00

[Link].04 SUMINISTRO E INSTALACION DE RETENIDA SIMPLE jgo 1.00

1.00 1.00 1.00

[Link].05 SUMINISTRO E INSTALACIÓN DE SISTEMA DE PUESTA A TIERRA jgo 2.00

1.00 2.00 2.00

[Link].06 SUMINISTRO E INSTALACION DE CABLE AEREO AAAC 35 mm2 m 300.00

1.00 1.00 300.00 300.00

[Link].07 SUMINISTRO E INSTALACION DE SECCIONADOR FUSIBLE UNIPOLAR 27Kv, C/FUSIBLE jgo 3.00

1.00 3.00 3.00

[Link].08 MANTENIMIENTO E INSTALACIÓN DE TRANSFORMADOR 100KVA 10/0.22Kv und 1.00

1.00 1.00 1.00

[Link].09 SUMINISTRO E INSTALACION DE TABLERO GENERAL DE DISTRIBUCION T-G jgo 1.00

1.00 1.00 1.00

[Link].10 SUMINISTRO E INSTALACION DE CONEXIONADO DE EQUIPOS EN S.E. jgo 1.00

1.00 1.00 1.00

[Link].11 MANTENIENTO E INSTALACION DE TRAFOMIX EXISTENTE jgo 1.00

1.00 1.00 1.00

23
