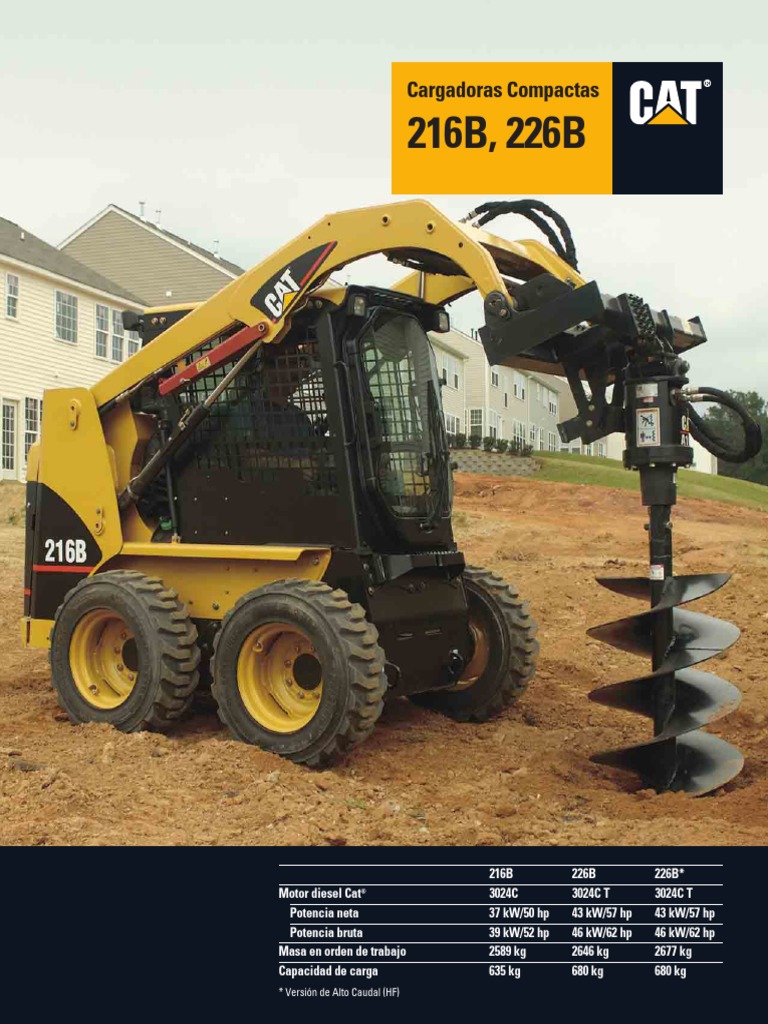

Cargadoras Compactas

216B, 226B

216B 226B 226B*

Motor diesel Cat ®
3024C 3024C T 3024C T
Potencia neta 37 kW/50 hp 43 kW/57 hp 43 kW/57 hp
Potencia bruta 39 kW/52 hp 46 kW/62 hp 46 kW/62 hp
Masa en orden de trabajo 2589 kg 2646 kg 2677 kg
Capacidad de carga 635 kg 680 kg 680 kg
* Versión de Alto Caudal (HF)
 Cargadoras Compactas Caterpillar® 216B y 226B
Dos máquinas, compactas y versátiles, diseñadas, fabricadas y respaldadas por Caterpillar,
de excelentes prestaciones y fácil manejo y mantenimiento.

Puesto del operador
La comodidad del operador y la
facilidad de manejo y conducción de la
máquina están presentes en cada uno de
los aspectos del diseño del puesto del
operador. Muchas de sus características
ergonómicas, como la suavidad de
sus palancas, cómodo apoyabrazos
almohadillado y asiento anatómico
reducen la fatiga del operador. Y su
excelente visibilidad sobre el cucharón
o los implementos contribuye a
aumentar su productividad. pág. 4-5
Tren de potencia de altas prestaciones
✔ El motor Cat 3024C proporciona alta
®
✔ El avanzado sistema hidráulico de las
potencia y par. Un sistema anticalado
exclusivo, que proporciona máxima
potencia a las ruedas y a los imple-
mentos sin que se cale el motor, permite
trabajar sin apenas acelerar, con la
consiguiente reducción de los niveles de
ruido y del consumo de combustible.
pág. 6
Avanzado sistema hidráulico
Cargadoras Compactas Cat está diseñado
para proporcionar las máximas potencia
hidráulica, prestaciones y fiabilidad. Su
menor número de componentes se traduce
en un menor número de conexiones
hidráulicas, lo que reduce la posibilidad
de fugas y pérdidas de aceite. El sistema
hidráulico de Alto Caudal es opcional
(226B). pág. 7

Versatilidad.
Las Cargadoras Compactas Caterpillar 216B y 226B
son la máquina ideal para numerosas aplicaciones
en los sectores de la construcción, la agricultura y la
jardinería. Además, tienen toda la fiabilidad y
durabilidad tradicionales de Cat y una excelente
productividad.

✔ Nuevo

2
 Implementos Cat
✔ El interfaz de los implementos y el
acoplamiento rápido hacen de las Car-
gadoras Compactas Cat las máquinas
más versátiles de cualquier obra. La
gran variedad de implementos Cat
disponibles optimiza sus prestaciones
y aumenta al máximo su productividad.
pág. 8-9
Facilidad de servicio
✔ Las Cargadoras Compactas Cat están
diseñadas para que las tareas rutinarias
de servicio y mantenimiento puedan
realizarse con facilidad y rapidez. La
puerta trasera se abre 90 grados y todo
el conjunto de refrigeración se levanta y
aparta para poder acceder cómodamente
al compartimento del motor. La cabina
también bascula hacia atrás para
facilitar el acceso. pág. 10
Servicio postventa
Finanzauto le ofrece un servicio
postventa integral, difícil de igualar, con
excelentes programas de mantenimiento
y un rápido servicio de suministro de
recambios que permiten reducir al
mínimo los costes de reparación y el
tiempo de inactividad de la máquina.
Y servicios de gestión que le ayudarán
a optimizar las prestaciones y fiabilidad
de su maquinaria. pág. 11
3
Puesto del operador
El puesto del operador es muy cómodo y permite una excelente visibilidad. Su instrumentación
es muy completa y los mandos y palancas pueden manejarse con la punta de los dedos.

Diseño ergonómico. Las Cargadoras Compactas

Cat están equipadas con una cabina cómoda y
ergonómica que facilita su operación. Se dispone
de varios asientos anatómicos y ajustables para
elegir, todos muy cómodos para el operador. La
cuidadosa elección de la posición de los mandos
y palancas hace que sean la prolongación natural
de las propias manos del operador. La nueva
barra anatómica que sirve de apoyo para los
brazos y las muñecas facilita el control de la
máquina. La cabina está provista de una
alfombrilla que sirve de apoyo para los pies
y como aislante del calor y del ruido. El pedal
del acelerador permite trabajar a distintas
revoluciones del motor para conseguir en cada
caso las máximas prestaciones y reducir al
mínimo el consumo de combustible. El
acelerador de mano, estándar, permite trabajar
a cualquier régimen del motor.
Características de la cabina. La cabina
ergonómica, diseñada para proporcionar a los
operadores un lugar de trabajo cómodo
y confortable, está equipada con mandos
y palancas accionados por sistema piloto, muy
suaves y fáciles de manejar. El puesto del
operador de las Cargadoras Compactas Cat está
equipado de serie con:

Enchufe de corriente a 12 voltios

Ventanillas laterales deslizantes, desmontables

Un interruptor automático que desactiva las

funciones del equipo de trabajo cuando la

puerta de la cabina está abierta para evitar
accidentes.
Mandos y palancas muy suaves. Dos palancas
hidráulicas, tipo joystick, accionadas por sistema
piloto, permiten controlar la máquina con un
esfuerzo mínimo. Con la palanca izquierda se
controla el sentido de marcha y la velocidad de
desplazamiento de la máquina mientras que con
la palanca derecha se controla el equipo de
trabajo. El movimiento de las dos palancas es
intuitivo, en forma de “S”. Unos botones
situados en las palancas permiten controlar
muchas funciones de la máquina con la punta
de los dedos:

El caudal del sistema hidráulico auxiliar,

continuo

El caudal del sistema hidráulico auxiliar,

momentáneo

Las múltiples funciones hidráulicas auxiliares

La bocina

La función hidráulica auxiliar, proporcional

(opcional)

4
Temperatura de la cabina. Trabajar con
temperaturas extremas es ahora mucho
más cómodo si la cabina está equipada con
los sistemas de aire acondicionado y de
calefacción, opcionales. El aire acondi-
cionado tiene una capacidad de 14 250 kj
y la calefacción de 18 690 kj. Seis salidas
de aire, regulables, facilitan la ventilación
de la cabina y aumentan la eficacia de los
sistemas antivaho y antiescarcha de las
ventanillas laterales y de la puerta frontal
(opcional). El aire acondicionado sólo está
disponible en el modelo 226B.
Visibilidad. Las Cargadoras Compactas
Cat tienen una cabina ancha que permite al
operador una excelente visibilidad sobre el
implemento, lo que facilita su manejo y
aumenta la productividad. La inclinación
del compartimento del motor también
permite una excelente visibilidad hacia
atrás. El nuevo espejo retrovisor convexo
(opcional) proporciona al operador una
visión panorámica de los laterales y de la
parte trasera de la máquina. En condiciones
de poca visibilidad, las luces delanteras
estándar pueden ajustarse 10 grados en
cualquier dirección.
Instrumentación. Las Cargadoras
Compactas Cat están equipadas con
tableros de instrumentos e indicadores muy
sencillos y fiables, fáciles de leer y de
interpretar, con pilotos luminosos y señales
acústicas que avisan al operador en caso de
alguna incidencia. Para mayor comodidad,
uno de los indicadores de servicio del filtro
de aire está situado dentro de la cabina
Entrada/salida. La cabina de las
Cargadoras Compactas Cat está diseñada
para que la conducción y manejo de la
máquina sea fácil, cómoda y productiva.
La entrada y salida de la cabina es muy
fácil gracias a la anchura de la entrada, las
manillas de sujeción y los escalones
antideslizantes. Los cilindros de vuelco,
situados debajo de los brazos de elevación,
no dificultan la entrada y salida del
operador.
Equipamiento de la cabina.
La cabina estándar incluye:

Estructuras de protección
ROPS/FOPS

Asiento anatómico almohadillado,
ajustable hacia delante y hacia atrás

Cinturón de seguridad enrollable

Apoyabrazos almohadillado

Mandos del acelerador - de mano y de
pie

Luz de techo

Bocina

Revestimiento de la parte trasera de la
cabina

Ventanillas, superior y trasera

Dos paneles de instrumentos,
izquierdo y derecho, en altura

Palancas tipo joystick hidráulicas,
accionadas por sistema piloto, y
palancas auxiliares accionables con la
punta de los dedos

Enchufe de corriente a 12 voltios
La cabina opcional, además de los elementos
de la cabina estándar, incluye:

Asiento de suspensión

Revestimiento de la parte superior de la
cabina

Luces de trabajo suplementarias
La cabina para climas fríos opcional, además
de los elementos de la cabina estándar,
incluye :

Ventanillas laterales deslizantes,
desmontables

Sistema de calefacción/antiescarcha de alto
rendimiento

Calentador del refrigerante del motor

Batería de servicio pesado de 880 CCA

Protección contra escombros y materiales
La cabina puede ser equipada además con los
siguientes elementos opcionales:

Puerta (de vidrio o policarbonato) con
limpia/lavaparabrisas y sistema de bloqueo
del equipo de trabajo

Aire acondicionado con
calefacción/antiescarcha

Estructura FOPS, Nivel II

Alfombrilla aislante con apoyo para los
pies

Apoyavasos

Cinturón de seguridad de 76 mm de
anchura

Mandos y palancas adicionales para el
control de:
– el acoplamiento rápido hidráulico
– el sistema hidráulico auxiliar,
proporcional
– los implementos eléctricos
5
Tren de potencia
Tren de potencia hidrostático Caterpillar de altas prestaciones.
Motor diesel Cat. El corazón del tren de
potencia de las Cargadoras Compactas
Cat es su motor diesel Caterpillar
3024C, turboalimentado en el caso del
modelo 226B. Este robusto y fiable
motor de cuatro cilindros, que cumple el
Nivel II de la normativa internacional
sobre emisiones de gases, ofrece altas
prestaciones y tiene una gran rapidez de
respuesta.
6
Sistema anticalado. Un sistema
anticalado, exclusivo de Cat,
proporciona máxima potencia a las
ruedas sin que se cale el motor. Este
sistema aumenta al máximo la
productividad de los operadores
experimentados y hace que los menos
expertos sean más productivos.
Bombas de pistones axiales. Dos
bombas de pistones axiales de caudal
variable, accionadas directamente por el
motor, proporcionan caudal hidráulico
a los motores de tracción, a través de
un circuito cerrado. Los motores de
tracción transfieren energía mecánica
a las ruedas a través de dos cadenas
pretensadas de alta resistencia, a cada
lado de la máquina. Para mayor
duración, las cadenas están lubricadas
permanentemente en un baño de aceite.
Las cadenas pueden ajustarse a través
de unas ranuras en las cajas de los ejes.
Ejes motrices. Los ejes motrices,
forjados y endurecidos por inducción,
son muy duraderos. Incluyen una junta
de laberinto única consistente en una
junta labiada y otra exterior para que
materiales como alambres y cables no
Control del régimen del motor. Dos
se enrollen en los ejes y destruyan la
aceleradores, uno manual y otro de pie,
junta. Una junta interior proporciona
permiten al operador adaptar las
lubricación permanente a los cojinetes
revoluciones del motor al trabajo que
de los ejes, por lo que no requieren
se está realizando. El acelerador manual
servicio diario.
es ideal en aquellos que requieran un
régimen del motor constante - como
perfilado de pavimentos y apertura de
zanjas. El acelerador de pie permite al
operador variar las revoluciones del
motor y, en consecuencia, reducir al
mínimo el consumo de combustible
en otros tipos de tareas, como carga
y transporte, carga de camiones,
explanación y empuje.
Sistema hidráulico
El sistema hidráulico, fiable por diseño, proporciona una potencia excepcional a las ruedas
y a los implementos.

Sistema hidráulico de Alto Caudal.

El sistema hidráulico de Alto Caudal
(opcional), que proporciona aún mayor
potencia hidráulica, permite trabajar con
implementos de alta velocidad y alta
potencia, como perfiladoras de
pavimentos, rastrillos, trituradoras de
tocones y zanjadoras. El sistema puede
ser montado en fábrica en las máquinas
Cat 226B nuevas o ser instalado
posteriormente por su distribuidor Cat.
Sistema hidráulico frontal. Las Carga-
doras Compactas 216B y 226B están
equipadas de serie con un sistema
hidráulico frontal con interruptor de
conexión/desconexión. Ambos modelos
pueden ser equipados también con un
sistema hidráulico auxiliar frontal,
proporcional (opcional).
Potencia y fiabilidad. El sistema
hidráulico de las Cargadoras Compactas
Cat es potente y fiable. Además de
proporcionar potencia a las ruedas
también acciona las funciones de
elevación y vuelco del equipo de
trabajo, el ventilador de refrigeración
del motor y el circuito auxiliar de
funcionamiento de los implementos.
Fiabilidad y limpieza. El menor riesgo Enfriador de aceite hidráulico. Un
Bombas hidráulicas. Para mayores de fugas aumenta la fiabilidad y enfriador de aceite hidráulico muy
prestaciones y fiabilidad, las bombas limpieza de la máquina. Además, el eficiente permite a las Cargadoras
hidráulicas son accionadas directamente aceite hidráulico pasa a través de un Compactas Cat trabajar más tiempo y
por el motor, sin necesidad de correas. filtro roscado de 4 micras. Una rejilla más duro, incluso a altas temperaturas,
Las bombas, de centro abierto y caudal de 74 micras en el depósito hidráulico utilizando continuamente implementos
fijo, proporcionan caudal hidráulico a evita la entrada de materiales que que requieren alto caudal hidráulico.
los circuitos del equipo de trabajo y del podrían dañar a los componentes del La gran capacidad del depósito de
sistema hidráulico auxiliar. El control sistema hidráulico. aceite hidráulico permite reducir la
de las funciones de elevación y vuelco temperatura de funcionamiento del
del implemento, mediante palancas sistema.
hidráulicas accionadas por sistema
piloto, es muy suave y preciso.
Sistema hidráulico auxiliar. El sistema
hidráulico auxiliar de los implementos
se realiza mediante acoplamientos
hidráulicos de conexión rápida
montados rígidamente a los brazos de
carga. Las mangueras XT y las juntas
tóricas Cat utilizadas garantizan que no
se produzcan fugas en el sistema.

7
Implementos Caterpillar
Se dispone de una gran variedad de implementos específicamente diseñados para las
Cargadoras Compactas Cat.
Acoplamiento rápido. El sistema de
acoplamiento rápido de las Cargadoras
Compactas Cat permite cambiar de
implemento con facilidad y rapidez. El
acoplamiento tiene las siguientes
características:

Planchas laterales de perfil bajo
diseñadas para adaptarse
perfectamente a los implementos y
para reducir al mínimo la
acumulación de materiales.

Un sistema de acuñado que asegura el
perfecto ajuste del implemento.

Resistente diseño, con una gran
superficie de contacto que absorbe las
cargas y reduce al mínimo las
tensiones

Enganche y desenganche de los
implementos, fácil y rápido

Bulones verticales cromados y
lubricados para que se ajusten
suavemente y evitar la corrosión
8

El diseño del acoplamiento permite al
Hojas de empuje angulables
operador una excelente visibilidad
Ahoyadores
sobre los implementos y facilita su
Equipos de retroexcavación
entrada y salida de la cabina.
Barredoras

Cucharones:
En el acoplamiento rápido estándar, el
– de uso general
enganche y desenganche manual de los
– con grapa superior
implementos se realiza utilizando dos
– para materiales ligeros
asas de gran fuerza de palanca. Se
– de usos múltiples
dispone también de un acoplamiento
– para trabajos auxiliares
rápido hidráulico (opcional) que

Perfiladoras de pavimentos
permite enganchar y desenganchar los

Compactadores vibratorios
implementos sin necesidad de que el

Martillos
operador tenga que salir de la cabina.

Rastrillos
Un interruptor situado en la cabina

Arados
permite cambiar de implemento con

Brazo grúa
facilidad y rapidez.

Horquillas para palets
Implementos Cat. Los implementos Cat
Trituradoras de tocones
aumentan las posibilidades de trabajo de
Zanjadoras
las Cargadoras Compactas. Todos ellos
Sierras zanjadoras
están diseñados y fabricados para
proporcionar altas prestaciones y tener
una larga duración, aumentando la
productividad y el valor de la máquina:

Ahoyadores. Los Ahoyadores Caterpillar
están diseñados para perforar agujeros
para colocación de pilares, vallas,
anuncios publicitarios, señales de tráfico,
árboles y arbustos en aplicaciones de
construcción, agricultura y jardinería.

Equipos de retroexcavación. Los
equipos de retroexcavación Caterpillar
transforman las Cargadoras Compactas
en auténticas excavadoras capaces de
realizar trabajos de excavación general
o de trabajar con el martillo.

Barredoras. Las Barredoras Angulables
son la herramienta ideal para limpiar de
tierra, piedras y basura en general calles,
aparcamientos de coches, vías de acceso,
pavimentos y suelos de fábricas.

Cucharones de usos múltiples. Los
cucharones de usos múltiples Caterpillar
están diseñados para optimizar la
versatilidad de las Cargadoras Com-
pactas en trabajos de excavación,
empuje, agarre, fractura y arrastre,
enrase, explanación y nivelado en una
gran variedad de aplicaciones.

Perfiladoras de pavimentos. Las
perfiladoras de pavimentos Caterpillar
están diseñadas para cortar superficies
de hormigón, alquitrán o aglomerado
asfáltico antes de su reparación.

Horquillas de pinzas. Las horquillas de
pinzas industriales Caterpillar están
diseñadas para manipular fácilmente la
gran variedad de objetos voluminosos
que se encuentran en los trabajos de
demolición, industriales, de construcción
y otros.

Zanjadoras. Las zanjadoras Caterpillar
están diseñadas para abrir zanjas, rectas
y estrechas, para el tendido de líneas
eléctricas, telefónicas y de fibra óptica
y tuberías de agua o gas.

Sierras zanjadoras. Las sierras
zanjadoras Caterpillar se utilizan para
abrir zanjas en superficies duras o
compactas de hormigón, aglomerado
asfáltico o alquitrán y suelo helado
terreno para el tendido de cables o
tuberías de agua o gas (226B de Alto
Caudal, solamente)

9
Facilidad de servicio
Su excelente diseño y facilidad de acceso hacen que las Cargadoras Compactas Cat sean
muy fáciles de mantener.

Acceso para servicio. A través de una puerta de

servicio trasera que se abre 90 grados se accede
fácilmente a los dos lados del motor, montado en
línea.
Filtros. Todos los filtros son roscados y fácilmente
accesibles, lo que facilita su servicio y evita
prácticamente que se produzcan derrames.
Sistema de refrigeración. El radiador, el enfriador
del aceite hidráulico y la rejilla basculan hacia
arriba para facilitar el mantenimiento del sistema
y la limpieza entre la zona comprendida entre la
rejilla y el equipo de refrigeración. El ventilador,
accionado hidráulicamente, es muy silencioso y
no requiere el mantenimiento de los ventiladores
accionados por correa.
Cabina basculante. La cabina de la máquina
puede ser levantada y echada hacia atrás
fácilmente por una sola persona, utilizando una
sola herramienta, y vuelta a colocar en su sitio
mediante un sistema de autoenganche. Cuando
la cabina está echada hacia atrás se accede
fácilmente al depósito de combustible y a todas las
válvulas, líneas, bombas y motores hidráulicos.
Plataforma desmontable. Una plataforma
desmontable en el suelo del bastidor inferior de
la máquina proporciona un excelente acceso para
su limpieza periódica.
Líneas hidráulicas y eléctricas. La limpia
y diáfana colocación y fijación de las líneas
eléctricas e hidráulicas aumenta la fiabilidad
de los respectivos sistemas y simplifica su
servicio.
Puntos de mantenimiento. Están agrupados en
lugares fácilmente accesibles.
Válvulas S•O•SSM. La máquina está equipada
de serie con válvulas de toma de muestras de
aceite para análisis S•O•S que permiten analizar la
calidad del aceite hidráulico y del aceite motor.
Otras características estándar

Fácil acceso a la batería, filtro de aire y correa

del motor

Las mirillas del radiador y depósito hidráulico

facilitan la comprobación de niveles

Indicadores de servicio del filtro de aire en la

cabina y en el propio filtro

Sistemas de vaciado ecológico que facilitan los

cambios de aceite hidráulico y del motor

Las estaciones de engrase están encastradas para

evitar que puedan sufrir daños

Refrigerante de larga duración y cambio de

aceite motor cada 250 horas.

10
Servicio postventa integral
Los servicios de Finanzauto le ayudarán a que su máquina trabaje más tiempo y con
menores costes.

Elección de la máquina. Con nueve

modelos de Cargadoras Compactas Cat
y cuatro de Cargadoras Compactas Todo
Terreno Cat para elegir, la elección es aún
más fácil cuando usted consulta a su
distribuidor. Finanzauto le hará un estudio
comparativo sobre las características
de las máquinas cuya adquisición está
considerando, para que pueda tomar luego
la mejor decisión.
Compra. No se fije solamente en el precio.
Analice, con la ayuda del personal de
Finanzauto, nuestras opciones de
financiación y los costes de mantenimiento
de la máquina. Tenga en cuenta también
todos los servicios que, por estar incluidos
en el precio de la máquina, reducirán sus
costes de operación y de mantenimiento
durante toda la vida de la máquina.
Contratos de servicio postventa. También
le ofrecemos una gran variedad de
contratos de servicio postventa y de
opciones de mantenimiento que podemos
adaptar a sus propias necesidades. Para que
Formación de operadores. Mejorando Reparar, reconstruir o sustituir.
la protección de su inversión sea total,
las técnicas de trabajo de sus operadores, Finanzauto le ayudará a evaluar el
estos planes pueden cubrir toda la
Finanzauto puede ayudarle a aumentar coste de cada una de estas opciones
máquina, incluidos los implementos.
sus beneficios. para que pueda tomar siempre en
Suministro de repuestos. El suministro de cada caso la mejor elección.
Sistema de Seguridad de la Máquina.
repuestos, rápido y eficiente, es uno de los
Proteja su inversión con el Sistema de
principales objetivos de Finanzauto donde
Seguridad de la Máquina (MSS) de
encontrará de forma inmediata la mayor
Caterpillar, un sistema de llaves
parte de los repuestos que necesite. Y para
programable que proporciona máxima
reducir al mínimo el tiempo de espera,
seguridad a los usuarios de Cargadoras
utilizamos la red informatizada de
Compactas Cat.
Caterpillar extendida por todo el mundo.
El sistema MSS pone fuera de uso la
Y si desea reducir aún más sus costes de
máquina mediante la interacción con
reparación, le ofrecemos piezas reconstruidas
los módulos de control electrónicos
Cat que, con la misma garantía y fiabilidad
de la máquina.
que si fuesen nuevas, tienen un coste entre
Las llaves sirven para todas las
un 40 y un 70 por ciento inferior.
máquinas Cat, incluso las que no
Servicios de mantenimiento. También le están equipadas con MSS.
ayudamos a gestionar el mantenimiento de
Cada máquina puede almacenar los

su máquina, mediante una amplia gama de datos de hasta 50 llaves.

servicios de mantenimiento que le ofrecemos
Cada llave puede configurarse para

en el momento de comprar una máquina. funcionar en determinadas máquinas

Nuestros programas de reparación le o durante un cierto período de
garantizan unos costes de reparación fijos. tiempo.
Y nuestros programas de diagnosis, como
el control del desgaste mediante análisis de
aceite y los análisis técnicos, evitarán que
sus máquinas tengan que estar inactivas a
causa de averías imprevistas.

11
Motor 3024C Sistema Hidráulico
216B 226B 216B 226B *226B
Potencias a 2600 rev/min kW/hp kW/hp Sistema hidráulico Estándar Estándar Alto
Potencia neta 37/50 43/57 Caudal
Potencia bruta 39/52 46/62 Presión hidráulica (kPa) 21 400 23 000 23 000
Caudal hidráulico (litros/min) 60 60 100
Dimensiones
Diámetro 84 mm 84 mm Características

Las funciones de elevación, descenso y vuelco se controlan
Carrera 100 mm 100 mm
con una sola palanca, tipo joystick, accionada

Motores diesel Caterpillar 3024C (216B) y 3024C T hidráulicamente
turboalimentado, de cuatro tiempos y cuatro cilindros,
Sistema de centro abierto y caudal fijo
refrigerados por agua
* Versión de Alto Caudal (HF)

Potencia neta calculada según las especificaciones de las
Normas ISO 9249 o EEC 80/1269

Los dos motores cumplen el Nivel II de la Directiva
97/68/EC de la Unión Europea sobre emisiones de gases

Especificaciones de funcionamiento Tren de potencia, ejes y frenos

Cargadoras Compactas 216B y 226B equipadas con Dos bombas hidrostáticas de pistones axiales, en circuito
neumáticos de 10 x 16.5 6 PR, cucharón para tierra de cerrado, accionadas directamente por el motor. Las bombas
1525 mm, depósito de combustible lleno (65 kg) y peso del proporcionan presión y caudal hidráulicos a dos motores de
operador (75 kg). caudal fijo.

216B 226B *226B Velocidad máxima 216B 226B *226B

kg kg kg km/h km/h km/h
Capacidad de carga** 635 680 680 Hacia adelante 12.5 12.7 12.7
Capacidad de carga con Marcha atrás 12.5 12.7 12.7
el contrapeso opcional** 680 726 726
Características
Masa en orden de trabajo 2589 2646 2677
La velocidad y el sentido de marcha se controlan con una
Carga de vuelco 1270 1360 1360 sola palanca, tipo joystick, accionada hidráulicamente
Fuerza de arranque
Frenos de servicio hidrostáticos

Freno de estacionamiento de discos múltiples que se aplica

del cilindro de elevación 1386 1515 1499
del cilindro de vuelco 1717 1852 1852 por muelle y se libera hidráulicamente

El sistema anticalado aumenta el par a las ruedas sin que se
* Versión de Alto Caudal (HF)
cale el motor
** Según la Norma ISO 5998:1986
* Versión de Alto Caudal (HF)

ROPS/FOPS Niveles de ruido

Cabina con estructuras de protección antivuelco (ROPS) En el interior de la cabina
y anticaída de objetos (FOPS).
El nivel de ruido en el interior de la cabina, medido en las

La estructura ROPS cumple las especificaciones de la condiciones definidas en la Norma ISO 6396, es de 89 dB(A).
Norma ISO 3471:1994
Exterior

La estructura FOPS cumple las especificaciones de la

El nivel de ruido exterior es de 104 dB(A), medido según
Norma ISO 3449:1998, Nivel I
los procedimientos de prueba y condiciones especificados

La estructura FOPS Nivel II (opcional) cumple las
en la Directiva 2000/14/EC.
especificaciones de la Norma ISO 3449:1998, Nivel II

12 Cargadoras Compactas 216B y 226B - especificaciones

Dimensiones
Estas dimensiones corresponden a una máquina estándar equipada con neumáticos opcionales de 10 x 16.5 6 PR y cucharón para
tierra de 1525 mm de anchura. Han sido medidas con la máquina parada conforme especifica la Norma ISO 5998:1986. Todas las
dimensiones son aproximadas.

19

13
8 17
5 15

6
18 9
4 14

11
16
10 7

12 1
3
2
mm mm
1 Distancia entre ejes 986 10 Altura libre sobre el suelo 195
2 Longitud con el cucharón en el suelo 3233 11 Ángulo de salida 26°
3 Longitud sin cucharón 2519 12 Voladizo del paragolpes, detrás del eje trasero 967
4 Altura hasta la parte superior de la cabina 1950 13 Ángulo de descarga máximo 40°
5 Altura total máxima 3709 14 Anchura máxima incluidos los neumáticos 1525
6 Altura del bulón de giro del cucharón Radio de giro desde el centro
en la posición de máxima elevación 2854 15 hacia la izquierda 1485
7 Altura del bulón de giro del cucharón 16 hacia la derecha 1199
en posición de transporte 239 17 una vuelta completa 1940
8 Alcance en la posición de máxima elevación 18 Alcance con los brazos y el cucharón horizontales 1280
y descarga 505
19 Ángulo de recogida del cucharón a la máxima altura 97°
9 Altura libre en la posición de máxima elevación
y descarga 2169

Capacidades
Litros
Caja de la cadena, en cada lado 6
Sistema de refrigeración 10
Cárter de aceite del motor 8
Depósito de combustible 65
Sistema hidráulico 55
Sistema hidráulico 35

Cargadoras Compactas 216B y 226B - especificaciones 13

Equipo estándar
El equipo estándar puede sufrir variaciones. Consulte a Finanzauto.

Filtro de aire de doble cuerpo, de sellado radial Indicadores:

Alternador
216B: de 65 amperios
226B: de 85 amperios
Apoyabrazos abatible
Batería de 12 voltios, 850 CCA
Freno de estacionamiento que se aplica por muelle y se
libera hidráulicamente
Plataforma desmontable para limpieza
Mandos hidráulicos accionados por sistema piloto
Acoplamiento rápido mecánico
Sistemas de vaciado ecológico: motor, aceite
hidráulico y refrigerante
Enchufe eléctrico a 12 voltios
Motor diesel:
216B: Cat 3024C de aspiración natural
226B: Cat 3024C T turboalimentado
Estructura anticaída de objetos, Nivel I
Ventilador accionado hidráulicamente
Filtros
de combustible, tipo bayoneta
hidráulico, roscado, de 4 micras
Separador agua/combustible, roscado
Sistema hidráulico auxiliar frontal, con interruptor de
conexión/desconexión
Sistema hidráulico de caudal continuo
Instrumentos:
Audibles:
– de temperatura del refrigerante del motor
– de presión de aceite del motor
– de temperatura del aceite hidráulico
Equipos de medida:
– de nivel de combustible
– horómetro digital
– de servicio del filtro de aire
– de carga del alternador
– de apoyabrazos levantado/operador fuera de su asiento
– de temperatura del refrigerante del motor
– de presión de aceite del motor
– de servicio del filtro hidráulico
– de temperatura del aceite hidráulico
– de freno de estacionamiento aplicado
Silenciador de escape
Prefiltro autodescargable
Bomba de los implementos, hidráulica
Bomba de carga hidrostática y ventilador hidráulico
Espejo retrovisor interior
Sistema de seguridad y bloqueo de las palancas
Válvulas de toma de muestras de aceite para análisis S•O•S
Asiento estático
Cinturón de seguridad enrollable de 50 mm
Mirillas de comprobación de nivel del refrigerante y aceite hidráulico
Sistema de ayuda al arranque mediante bujías de precalentado
Apoyo para el brazo de elevación
Interruptor de encendido
Luces de posición
Acelerador de mano y de pie
Puntos de anclaje, delanteros y traseros
Válvulas hidráulicas de tres cuerpos
Ventanillas superior y trasera

Low Side Wall. Los neumáticos Premium Conventional. Los

de Costado Bajo de Cat tienen
una excepcional resistencia a los
pinchazos y permiten seguir
trabajando con el neumático
desinflado. Son ideales para
aplicaciones de servicio pesado
y de construcción general.
neumáticos Premium Conven-
cionales de Cat tienen la banda de
rodadura más profunda, el costado
más grueso y el protector de llanta
más pesado que cualquier otro
neumático del mercado. Propor-
cionan unas prestaciones óptimas
en una gran variedad de
aplicaciones.

14 Cargadoras Compactas 216B y 226B - especificaciones

 Equipo opcional
El equipo opcional puede sufrir variaciones. Consulte a Finanzauto

Aire acondicionado con calefacción/antiescarcha (226B, Levantamiento de la máquina:

solamente) – con cuatro puntos de enganche
Alarma de marcha atrás – con un solo punto de enganche
Batería de 12 voltios, 880 CCA Faros de trabajo, delanteros y traseros
Palanca de control de los implementos eléctrica Baliza lanzadestellos de alarma
Contrapeso (aumenta 45 kg la Capacidad de Carga) Sistema de Seguridad de la Máquina (MSS)
Acoplamiento rápido hidráulico Asiento de suspensión
Apoyavasos Cinturón de seguridad de 76 mm de anchura
Protección de la cabina contra los escombros para asiento estático
Puerta delantera para asiento de suspensión
de cristal de seguridad, con limpia/lavaparabrisas Aceite hidráulico sintético para climas fríos
de policarbonato, con limpia/lavaparabrisas, para trabajos Ventanillas laterales deslizantes, desmontables
de demolición
Neumáticos:
Estructura de protección anticaída de objetos, Nivel II (se
Caterpillar de 7 x 15 6 PR 54' (216B, solamente)
sujeta a la estructura FOPS ya existente)
Caterpillar Premium Conventional de 10 x 16.5 8 PR 60' *
Alfombrilla
Caterpillar Low Side Wall de 265-521 8 PR 60' *
Revestimiento de la cabina
10 x 16.5 6 PR 60'
Calefacción y antiescarcha en la cabina
10 x 16.5 8 PR 60' *
Calentador del refrigerante del motor
10 x 16.5 10 PR 60'
Bocina
Caterpillar Premium Conventional de 10 x 16.5 8 PR 66' *
Sistema hidráulico auxiliar proporcional
Caterpillar Low Side Wall de 265-521 8 PR 66' *
Sistema hidráulico auxiliar proporcional de Alto Caudal
10 x 16.5 6 PR 66'
(226B, solamente)
10 x 16.5 8 PR 66'
Sistema hidráulico de elevación autonivelable
10 x 16.5 10 PR 66'
* Incluye un neumático de repuesto, previo pago de un suplemento.

Premium Conventional Extreme Duty Solid. Los neumáticos

Flotation. Los neumáticos
Premium Convencionales
de Flotación de Cat son
los más eficientes para
trabajar sobre suelos
blandos.
Macizos de Servicio en Condiciones
Extremas de Cat resisten las
aplicaciones más duras. Aumentan
la productividad y los beneficios
porque reducen los costes de
reparación y el tiempo de inactividad
de la máquina. Son ideales para
trabajar en demoliciones y plantas
siderúrgicas.

Cargadoras Compactas 216B y 226B - especificaciones 15

Cargadoras Compactas 216B y 226B

www.CAT.com
Materiales y especificaciones sujetos a cambio sin previo aviso.
Las máquinas que aparecen en este catálogo pueden incluir equipos opcionales. © 2004 Caterpillar
HSHL3004 (05/2004) hr Consulte a Finanzauto. All rights reserved
