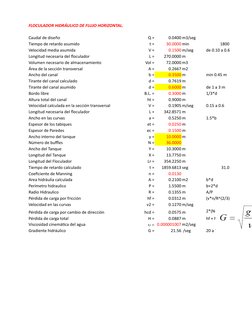

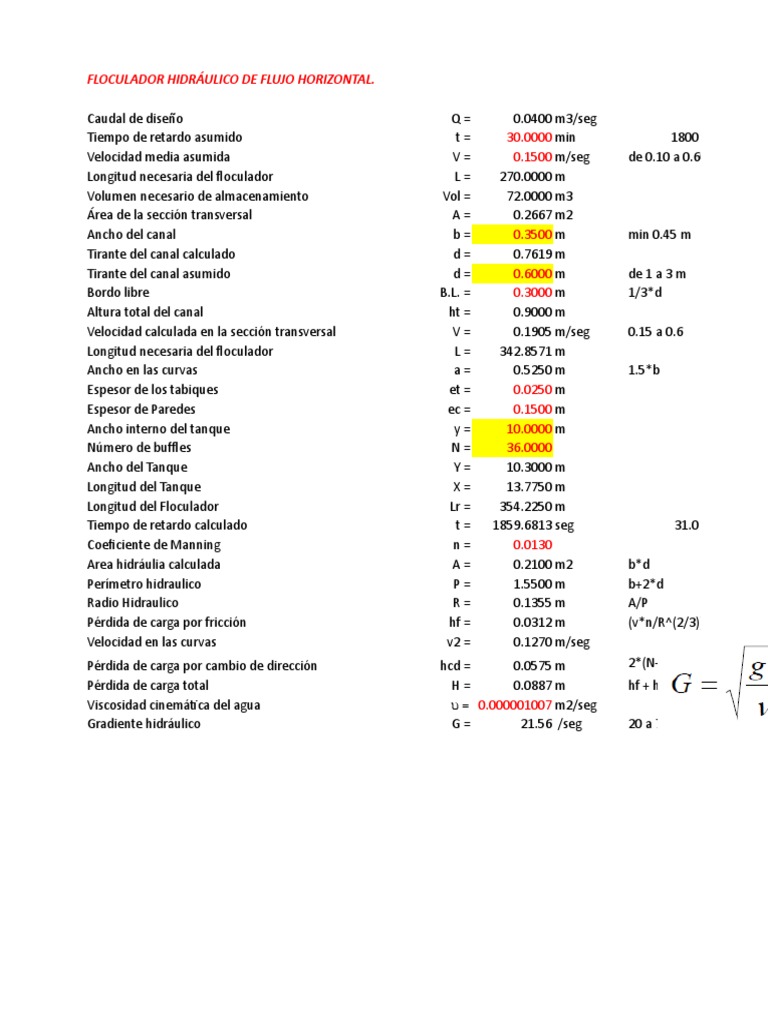

FLOCULADOR HIDRÁULICO DE FLUJO HORIZONTAL.
Caudal de diseño Q= 0.0400 m3/seg
Tiempo de retardo asumido t= 30.0000 min 1800
Velocidad media asumida V= 0.1500 m/seg de 0.10 a 0.60
Longitud necesaria del floculador L= 270.0000 m
Volumen necesario de almacenamiento Vol = 72.0000 m3
Área de la sección transversal A= 0.2667 m2
Ancho del canal b= 0.3500 m min 0.45 m
Tirante del canal calculado d= 0.7619 m
Tirante del canal asumido d= 0.6000 m de 1 a 3 m
Bordo libre B.L. = 0.3000 m 1/3*d
Altura total del canal ht = 0.9000 m
Velocidad calculada en la sección transversal V= 0.1905 m/seg 0.15 a 0.6
Longitud necesaria del floculador L= 342.8571 m
Ancho en las curvas a= 0.5250 m 1.5*b
Espesor de los tabiques et = 0.0250 m
Espesor de Paredes ec = 0.1500 m
Ancho interno del tanque y= 10.0000 m
Número de buffles N= 36.0000
Ancho del Tanque Y= 10.3000 m
Longitud del Tanque X= 13.7750 m
Longitud del Floculador Lr = 354.2250 m
Tiempo de retardo calculado t= 1859.6813 seg 31.0
Coeficiente de Manning n= 0.0130
Area hidráulia calculada A= 0.2100 m2 b*d
Perímetro hidraulico P= 1.5500 m b+2*d
Radio Hidraulico R= 0.1355 m A/P
Pérdida de carga por fricción hf = 0.0312 m (v*n/R^(2/3))^2*L
Velocidad en las curvas v2 = 0.1270 m/seg
Pérdida de carga por cambio de dirección hcd = 0.0575 m 2*(N-1)*v22/2g
Pérdida de carga total H= 0.0887 m hf + hcd
Viscosidad cinemática del agua u = 0.000001007 m2/seg
Gradiente hidráulico G= 21.56 /seg 20 a 70 /seg

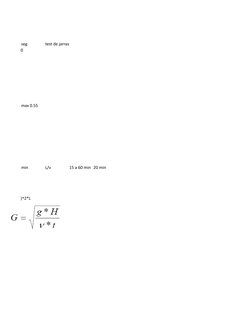

seg test de jarras
e 0.10 a 0.60
max 0.55
min L/v 15 a 60 min 20 min
v*n/R^(2/3))^2*L
*(N-1)*v22/2g
Ejemplo 05. Diseñar un sedimentador para un caudal de 200 lt/seg, donde se va ha utilizar una carga superficial de 20 m
de alumbre.
Datos:
Carga Superficial CS = 18 m3/dia*m2 (de la tabla 1.3, tomamos un valor de 20 m/día para
Caudal Q= 40 lt/seg
Volumen y Área Superficial:
Q= 3456 m3/dia
Tiempo de retención t= 4 horas (de la tabla 1.3, tomamos un valor medio de t=2 hr).
Volumen V= 576 m3 V=Q*t
Area superficial A= 192 m2 A = Q / CS
Ancho del tanque b= 8m ( asumimos una relación longitud/ancho = 3/1).
Longitud del Tanque L= 24 m
Area calculada A calc = 192 m2 A calc = b * L
Relacion largo/ancho L/b= 3 entre 2/1 a 5/1
Profundidad del flujo:
Profundidad del tanque d= 3.00 m d=V/A entre 3 y 5
Bordo libre B.L. 0.9 m 0.3*d 0.3
Altura de lodos hL = 0.50 m
Profundidad total del tanque hT = 3.80 m hT = d + B.L. + hT
Relacion largo/profundidad L/d 8 relacion 5 a 1 y 20 a 1
Velocidad del flujo:
Velocidad v= 0.17 cm/seg v = Q / sección transversal.
(verificamos que v < 1.5 cm/seg).
Características de la Entrada: ( se supone una pantalla permeable con orificios cua
v= 15.00 cm/s ( asumimos una velocidad de 15 cm/seg para que el
A= 0.27 m2 A=Q/v
D= 0.10 m
Aorif. = 0.007854 m2 (orificios de 10 cm x 10 cm)
num orificios = 34
Características de la Salida: (salida por medio de un vertedero)
Tasa de recoleccion C= 3.00 lt/seg*m (para carga típica de rebose para floc de alumbre Tab
Longitud del vertedero de salida Lv = 13.33 m Lv = Q / C
Numero de canaletas Nc= 3.0
longitud de canaletas Lc= 4.4

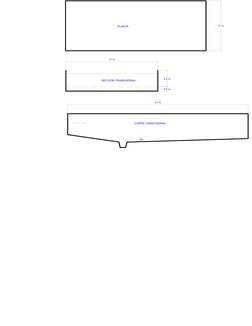

51 m
PLANTA 17 m
PLANTA 17 m
17 m
2.0 m
SECCIÓN TRANSVERSAL
0.5 m
51 m
CORTE LONGITUDINAL
2%

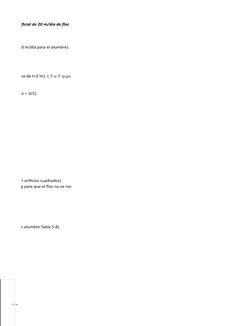

carga superficial de 20 m/día de floc
n valor de 20 m/día para el alumbre).
n valor medio de t=2 hr). 1.5 a 5 horas
ngitud/ancho = 3/1).
rmeable con orificios cuadrados)
de 15 cm/seg para que el floc no se rompa)
para floc de alumbre Tabla 5.8).
17 m

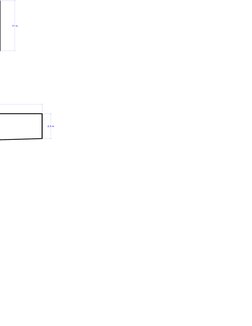

17 m
2.5 m
