Hydrology - Summer 2018 Feb-18

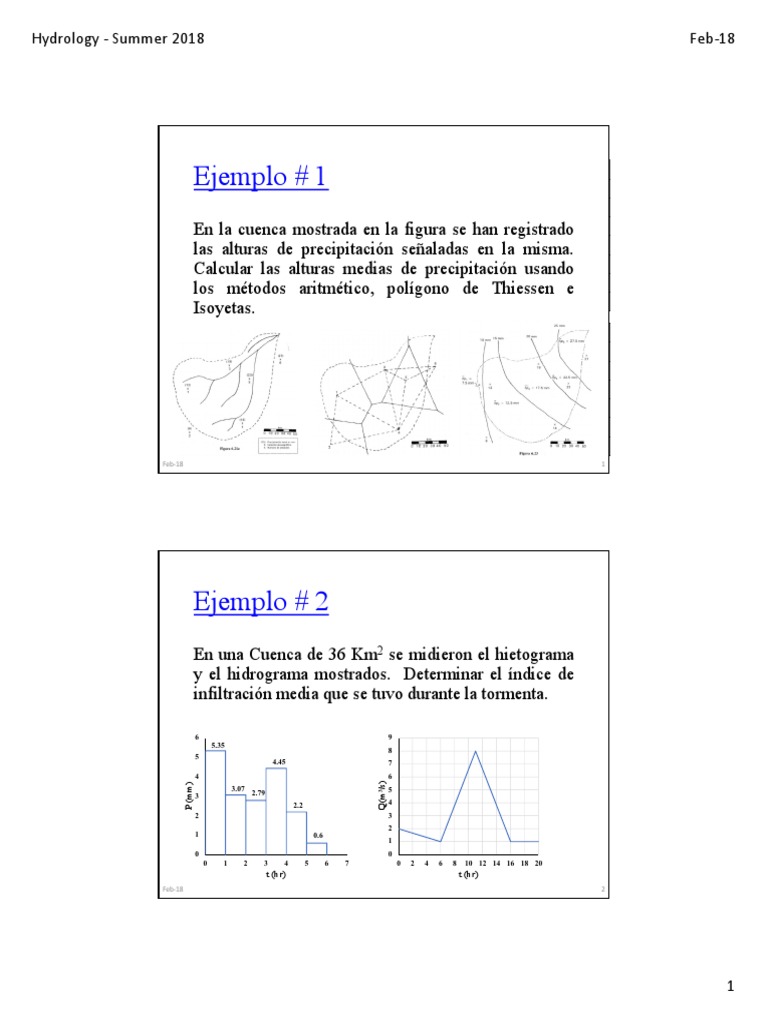

Ejemplo # 1
En la cuenca mostrada en la figura se han registrado
las alturas de precipitación señaladas en la misma.
Calcular las alturas medias de precipitación usando
los métodos aritmético, polígono de Thiessen e
Isoyetas.

Feb-18 1

Ejemplo # 2
En una Cuenca de 36 Km2 se midieron el hietograma
y el hidrograma mostrados. Determinar el índice de
infiltración media que se tuvo durante la tormenta.

6 9
5.35
8
5
4.45 7
4 6
Q (m3/s)
P (mm)

3.07 2.79 5
3
2.2 4
2 3
2
1 0.6
1
0 0
0 1 2 3 4 5 6 7 0 2 4 6 8 10 12 14 16 18 20
t (hr) t (hr)
Feb-18 2

1
Hydrology - Summer 2018 Feb-18

Ejemplo # 3
Calcular el coeficiente de escurrimiento para el
ejemplo anterior.

Feb-18 3

Ejemplo # 4
Determinar el hietograma de la tormenta para un
intérvalo de tiempo de Δt = 1 hr.
Precipitación
Tiempo (hr)
acumulada (mm)
26
24
0 0
22 1 2.5
20 2 6.5
18 3 12.5
16
4 16
P (mm)

14
12
5 20
10 6 22
8 7 23
6 8 24
4
9 24
2
0 10 24
0 2 4 6 8 10 12 14 11 24
t (hr) 12 24
Feb-18 4

2
Hydrology - Summer 2018 Feb-18

Ejemplo # 5
Verificar si el registro de lluvia de la estación A ha
experimentado cambios sustanciales durante su
periodo de registro.
Sum de las
Estación Estación Estación
tres Media Media Estación A
B C D
estaciones
Corregida
Año Registro Registro Registro Acumulada Registro Acumulada Corregida
Acumulada
1 914 857 1426 3197 1066 1066 1168 1168 1168 1168
2 888 532 741 2161 720 1786 755 1923 755 1923
3 1082 808 916 2806 935 2721 760 2683 760 2683
4 1035 931 1065 3031 1010 3732 1088 3771 1088 3771
5 1255 984 696 2935 978 4710 1272 5043 1272 5043
6 1178 848 394 2420 807 5517 651 5694 651 5694
7 1702 948 893 3543 1181 6698 360 6054 586 6280
8 1208 890 1087 3185 1062 7759 1151 7205 1874 8154
9 1018 848 836 2702 901 8660 715 7920 1164 9318
10 731 746 598 2075 692 9352 509 8429 829 10146
11 1057 766 1337 3160 1053 10405 603 9032 982 11128
Feb-18 5
12 952 1096 1547 3595 1198 11603 370 9402 602 11730

Ejemplo # 6
En la estación hidrométrica, se ha determinado el
hidrograma de una tormenta del mes de octubre de
1988. Se desea obtener la línea de separación entre el
escurrimiento directo y flujo base a través de los
métodos de la línea resta y de tiempo fijo (dos líneas
rectas). El área de la cuenca es de 731 Km2.

Feb-18 6

3
Hydrology - Summer 2018 Feb-18

Ejemplo # 7
Calcular el flujo que pasa por la sección transversal
de una corriente que ha sido aforada por el método
del molinete. La figura indica la sección transversal
de la corriente, la cual ha sido dividida para su
análisis en nueve secciones. Punto Velocidad (m/s) Profundidad Q (m3/s)
(m)
1 0 0
2 0.17 0.35 0.15
3 0.33 0.48 0.54
4 0.38 0.68 1.04
5 0.47 0.91 1.72
6 0.41 0.73 1.82
7 0.32 0.61 1.24
8 0.24 0.33 0.69
9 0.18 0.21 0.29
10 0 0 0.09
Feb-18 Σ 7.58 7

Ejemplo # 8
Determinar el volumen de escurrimiento directo y
flujo base del hidrograma mostrado en la figura.

350 300
300 260
300 250
250 220
200 200 180
160
Q (m3/s)

Q (m3/s)

200
150
150 120
100 80
100 80
60
40 40 40
50 50 20
0 0
0 0
0 2 4 6 8 10 12 14 16 0 2 4 6 8 10 12 14 16
t (hr) t (hr)
Hidrograma de Escurrimiento total
Feb-18 8

4
Hydrology - Summer 2018 Feb-18

Ejemplo # 9
Una plaza de estacionamiento con un área de 2000 m2 en
una ciudad drena a una quebrada sin tratamiento previo.
Se sospecha que los contaminantes de metales pesados
pueden afectar la vida biológica en el agua. Por lo tanto,
se realiza un muestreo del agua y se encuentran altas
concentraciones de plomo, alrededor de 0.10 mg/L en
promedio. Las autoridades quieren determinar cuánto
plomo se podría transportar al curso de agua de forma
instantánea durante un período de 10 años, por ejemplo,
en conexión con una fuerte lluvia de verano cuando el
flujo en el río es lento. La precipitación anual promedio
para el área es de 700 mm y las relaciones de las IDF para
un área cercana muestran que la precipitación a 10 años
es de 55 L/(s∙ha).

Feb-18 9

Ejemplo # 10
Durante un período de dos días, (50 + 50) mm de lluvia cayeron sobre una cuenca
(A = 50 km2). La escorrentía en el curso de agua que drena el área fue Q = 0 al
inicio de la lluvia; y durante seis días Q = 2 m3/s; y luego Q = 0 nuevamente.
Responda las siguientes preguntas:
a) ¿Qué tan grandes fueron las pérdidas de la precipitación total (en mm)?
b) ¿Qué tan grande fue la lluvia efectiva (en mm)?
c) ¿Cuál es el valor del índice (Φ) o rata de infiltración?

Feb-18 10

5
Hydrology - Summer 2018 Feb-18

Ejemplo # 11
Time Qtotal Qtotal – Qbase
La escorrentía según la tabla a (min) (L/s) (L/s)
0 5.0 0
continuación se observó a partir de
30 43.3 38.3
una cuenca de captación de 500 ha 60 158.3 153.3
después de una precipitación total de 90 464.8 459.8
10 mm durante un período de 30 min. 120 694.4 689.4
¿Cuál fue la precipitación efectiva en 150 1154.5 1149.5
mm? ¿Cuáles fueron las pérdidas? 180 1001.2 996.2
210 847.5 842.5
240 694.7 689.7
270 311.5 306.5
300 158.3 153.3
330 81.7 76.7
360 5.0 0
Feb-18 Σ 5555.5 11

Ejemplo # 12
Una cuenca tiene un área igual a 1 km2 y un
coeficiente de escorrentía de 0.8. Se registra una
precipitación de 10 mm, uniformemente sobre el área
de captación.
a) ¿Cuánto volumen de escorrentía se puede esperar
fuera de la cuenca de esta precipitación?
b) Se toman muestras de la escorrentía y se
encuentra que contienen un promedio de 10 mg/L
de nitrógeno. ¿Cuál es la cantidad esperada de
nitrógeno que se transportará fuera de la cuenca
en caso de una precipitación de 20 mm?

Feb-18 12

6
Hydrology - Summer 2018 Feb-18

Ejemplo # 13
Una comunidad lo ha contratado para realizar una investigación hidroecológica de
un área de captación grande de 4.8 ha para mejorar la ecología mediante el diseño
de humedales artificiales. El siguiente hidrograma (escorrentía total en m3/s cada 10
min) representa una precipitación uniforme de 15 mm sobre la cuenca que se
registró durante un período de 10 min. Determine lo siguiente:
0.25
a) ¿Qué tan grande era el flujo base?
0.2

Runoff (m3/s)
b) ¿Cuánto fue la escorrentía directa en m3? 0.15
c) ¿Cuál fue la precipitación efectiva en mm? 0.1
d) ¿Cuán grandes fueron las pérdidas en mm? 0.05

e) ¿Qué tan grande fue el coeficiente de escorrentía? 0

0 10 20 30 40 50 60
f) ¿Cuál fue el balance de agua para este evento de lluvia? t (min)
A partir del muestreo de agua, se encuentra que hay una fuga de nitrógeno del área.
Los análisis indican que el agua que sale del área, en promedio, tiene un contenido
de aproximadamente 20 mg de N por litro de escorrentía
a) ¿Cuánto nitrógeno se puede esperar del área en la escorrentía para una lluvia
de diseño de 100 mm?
b) Al diseñar una serie de estanques y un humedal, la comunidad espera que la
hidrología y la ecología de la zona mejoren. Después de estos cambios, ¿cómo
Feb-18
crees que cambiará el hidrograma de escorrentía? 13

Ejemplo # 14
Un evento de lluvia intensa en una cuenca duró 12
horas y se registró un total de 55 mm de lluvia
durante este período. La escorrentía directa
correspondiente a esta precipitación fue de 30 mm.
a) Calcule el índice de infiltración (Φ)
b) Durante otro evento de lluvia en la misma cuenca,
se registraron 20 mm de lluvia durante las
primeras 6 horas y 10 mm durante las siguientes 6
horas. Calcule las pérdidas de acuerdo con el
método del índice (Φ) (utilice Φ calculado en la
parte (a)).

Feb-18 14

7
Hydrology - Summer 2018 Feb-18

Ejemplo # 15
Una cuenca tiene un área A = 2.26 Km2. Encuentre la
rata de infiltración o el índice (Φ) para un evento de
lluvia de acuerdo a la información presentada en la
tabla. El volume de escorrentía directa es 5.6x104 m3.
Time Intenridad de
(hr) lluvia (mm/hr)
0-2 7.1
2-5 11.7
5-7 5.6
7-10 3.6
10-12 1.5

Feb-18 15

Ejemplo # 16
Una tormenta con 10 cm de Tiempo Incremento de Excess
precipitación produjo una (hr) lluvia para
cada hora (cm)
rainfall
(cm)
escorrentía superficial directa 1 0.4 0
de 5.8 cm en la unidad de 2 0.9 0.35
profundidad equivalente. La 3 1.5 0.95
distribución temporal de la 4 2.3 1.75

tormenta se da en la Tabla 3.l 5 1.8 1.25

6 1.6 1.05
(a). Estime la rata de infiltración
7 1.0 0.45
o el índice (Φ) de la tormenta y 8 0.5 0
el hietograma de exceso de
lluvia.
Feb-18 16

8
Hydrology - Summer 2018 Feb-18

Ejemplo # 17
Una tormenta con 12.0 cm de precipitación produjo
un escurrimiento directo de 6.8 cm. La distribución
temporal de la tormenta se da en la siguiente table.
Estimar el índice (Φ). Tiempo Incremento de Excess
(hr) lluvia para cada rainfall (cm)
hora (cm)
1 0.56 0
2 0.95 0.28
3 1.9 1.23
4 2.8 2.13
5 2.0 1.33
6 1.8 1.13
7 1.2 0.53
8 0.61 0
Feb-18 17

Ejemplo # 18
Precipitación de magnitud 3.8 cm y 2.8 Tiempo Qout
(hr) (m3/s)
cm ocurriendo en de manera consecutivas -6 6
de 4 horas en una área de captación de 27 0 5
Km2 produjo el siguiente hidrograma de 6 13
flujo en la salida de la cuenca. Estimar el 12 26
índice de exceso de lluvia 18 21
30 24 16
25
30 12
20
Qout (m3/s)

36 9
15
42 7
10
48 5
5
54 5
0
-6 0 6 12 18 24 30 36 42 48 54 60 66 72 60 4.5
t (hr)
Feb-18 66 4.5 18
