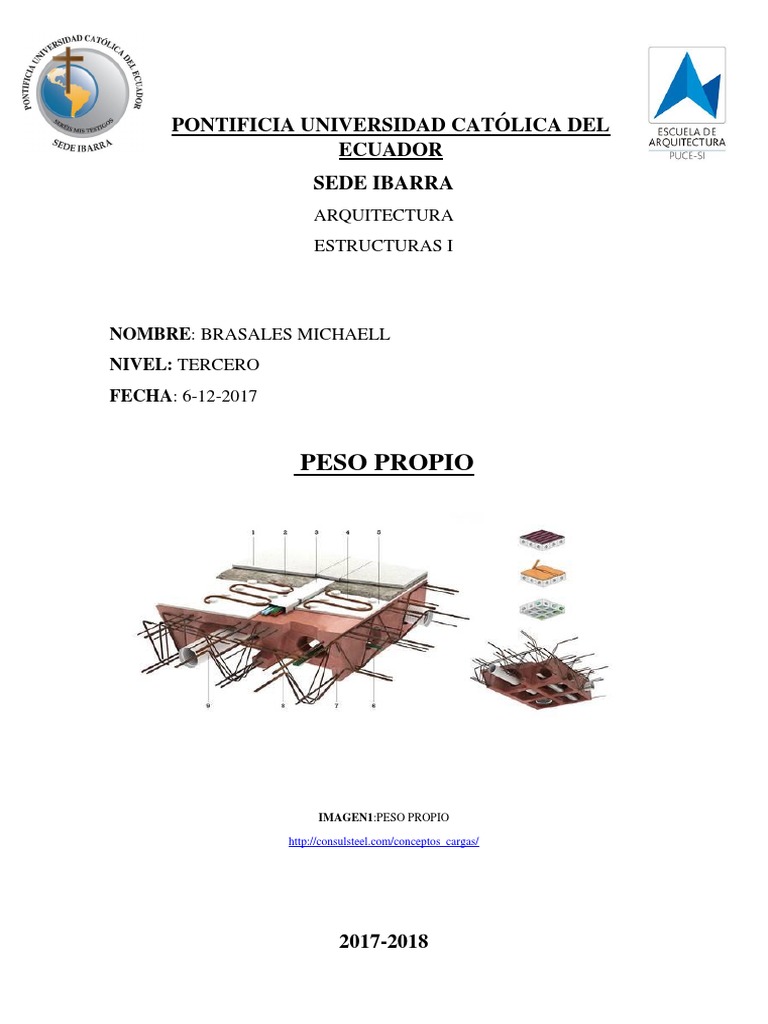

PONTIFICIA UNIVERSIDAD CATÓLICA DEL
ECUADOR
SEDE IBARRA
ARQUITECTURA
ESTRUCTURAS I
NOMBRE: BRASALES MICHAELL
NIVEL: TERCERO
FECHA: 6-12-2017
PESO PROPIO
IMAGEN1:PESO PROPIO
http://consulsteel.com/conceptos_cargas/
2017-2018
INDICE
1. INTRODUCCIÓN .................................................................................................................... 2
2. OBJETIVOS.............................................................................................................................. 2
3. FUNDAMENTO TEORICO .................................................................................................... 3
3.1 CENTRO DE GRAVEDAD .................................................Error! Bookmark not defined.
3.2 CARACTERISTICAS DEL CENTRO DE GRAVEDAD ................................................. 3
3.3 CENTRO DE MASA Y CENTRO DE GRAVEDAD...................................................................... 3
3.4 LOCALIZACIÓN DEL CENTRO DE GRAVEDAD..………………………………………………………………….4
4. MATERIALES………………..………..……..………………………………………………………………………………………5
5. PROCEDIMIENTO ……..………………………………………………………..………………………………………………..5
6. EXPLICACIÓN ………....…………..……………………………………………………………………………………………….5
7. CUADRO DE IMÁGENES ………..……..………………………………………………………………………………………6
8.CONCLUSIONES ..................................................................................................................... 6
9.BIBLIOGRAFÍA........................................................................................................................ 6
1. INTRODUCCIÓN
El "peso propio" es la carga debida al peso del elemento resistente.
En las estructuras pueden distinguirse con bastante precisión los aspectos de su
comportamiento que dependen sólo de la forma, de su proporción, de aquellos que
dependen de su tamaño. Mediante el análisis de estructuras en el límite de
resistencia a su propio peso, y a través de los conceptos de esbeltez, alcance del
material, alcance de la estructura y de cantidad de estructura de la "estructura
unidad" pueden delimitarse con mucha precisión dichos aspectos. De este modo
en estructuras muy lejos del límite de tamaño correspondiente a su tipo, las
relaciones de proporción son dominantes en su comportamiento. En estructuras
con tamaño importante respecto del límite, los conceptos anteriores proporcionan
recursos para evaluar con sencillez y elegancia las proporciones de la resistencia
del material que se emplean en soportar el propio peso, o las cargas adicionales a
éste.
2. OBJETIVOS
Consultar , conocer y comprender todo lo relacionado al peso propio.
Dar a conocer todo lo aprendido en el transcurso de esta consulta.
Dar a conocer los pesos especificos de los materiales de construcción.
P á g i n a 2 | 12
3. FUNDAMENTO TEORICO.
3.1 PESO PROPIO.
Hay quien llama peso propio a la densidad (los físicos y demás teóricos)
Pero nosotros (los técnicos de las estructuras) llamamos peso propio a las cargas que
aparecen porque la propia estructura pesa.
En el Sistema Internacional de Unidades (SI) se expresa en newtons por metro
cúbico:N/m3.
En el Sistema Técnico se mide en kilogramos–fuerza por metro cúbico: kgf/m3.
En el SIMELA se expresa en newtons por metro cúbico: N/m3.
Como el kilogramo–fuerza representa el peso de un kilogramo —en la Tierra—, el valor
numérico de esta magnitud, expresada en kgf/m3, es el mismo que el de la densidad,
expresada en kg/m3.
Por ende, está íntimamente ligado al concepto de densidad, que es de uso fácil en
unidades terrestres, aunque confuso según el SI. Como consecuencia de ello, su uso está
muy limitado. Incluso, en física resulta incorrecto
3.2 PESO ESPECIFICO DE CARGAS VIVAS Y MUERTAS
Material Peso Unitario Peso
kN/m3 Unitario
Kg/m3
A. Rocas
2900 - 3000
Basalto 29.0 - 30.0
2600 - 2800
Granito 26.0 - 28.0
2600 - 2800
Andesita 26.0 - 28.0
2700 - 2900
Sienita 27.0 - 29.0
2600 - 2700
Pórfido 26.0 - 27.0
2900 – 3100
Gabro 29.0 - 31.0
2600 – 2750
Arenisca 26.0 - 27.5
2700 - 2800
Calizas compactas y mármoles 27.0 - 28.0
2800
Pizarra para tejados 28.0
P á g i n a 3 | 12
B. Piedras artificiales
1600
Adobe 16.0
2000
Amianto-cemento 20.0
1800
Baldosa cerámica 18.0
1900
Baldosa de gres 19.0
2200
Hormigón simple 22.0
2400
Hormigón armado 24.0
1900
Ladrillo cerámico prensado (0 a 10% de huecos) 19.0
1400
Ladrillo cerámico perforado (20 a 30% de huecos) 14.0
1000
Ladrillo cerámico hueco (40 a 50% de huecos) 10.0
Material Peso Unitario Peso
kN/m3 Unitario
KgF/m3
1600
Ladrillo artesanal 16.0
1200
Bloque hueco de hormigón 12.0
850
Bloque hueco de hormigón alivianado 8.5
C. Materiales granulares
1450
Arena seca 14.5
1600
Arena húmeda 16.0
1800
Arena saturada 18.0
700
Arena de pómez seca 7.0
1600
Ripio seco 16.0
2000
Ripio húmedo 20.0
1600
Grava (canto rodado) 16.0
1550
Gravilla seca 15.5
P á g i n a 4 | 12
2000
Gravilla húmeda 20.0
1400
Tierra seca 14.0
1800
Tierra húmeda 18.0
2000
Tierra saturada 20.0
D. Morteros
2000
Cemento compuesto y arena 1:3 a 1: 5 20.0
1800
Cemento compuesto cal y arena 18.0
1600
Cal y arena 16.0
1000
Yeso 10.0
E. Metales
7850
Acero 78.5
2700
Aluminio 27.0
Material Peso Unitario
kN/m3
8500
Bronce 85.0
8900
Cobre 89.0
7400
Estaño 74.0
7200
Fundición gris 72.0
8500
Latón 85.0
11400
Plomo 114.0
7200
Zinc 72.0
F. Materiales diversos
1200
Alquitrán 12.0
1300
Asfalto 13.0
P á g i n a 5 | 12
1200
Cal 12.0
900
Hielo 9.0
850
Libros y documentos 8.5
1100
Papel 11.0
2100
Plástico en planchas 21.0
2600
Vidrio plano 26.0
Elementos secundarios
KgF/m2
G. Contrapisos y recubrimientos kN/m2
Baldosa de mármol reconstituido, con mortero de cemento: por cada cm, de 22
0.22
espesor
20
Baldosa de cerámica, con mortero de cemento: por cada cm, de espesor 0.20
16
Contrapiso de hormigón ligero simple, por cada cm, de espesor 0.16
22
Contrapiso de hormigón simple, por cada cm, de espesor 0.22
KgF/m2
H. Cielorrasos y Cubiertas kN/m2
20
De yeso sobre listones de madera (incluidos los listones) 0.20
Material Peso Unitario Peso
kN/m3 Unitario
KgF/m3
55
De mortero de cemento compuesto de cal y arena 0.55
20
Plancha ondulada de fibrocemento: de 8 mm de espesor 0.20
15
de 6 mm de espesor 0.15
7
Chapa ondulada de acero galvanizado: de 0,5 mm de espesor 0.07
9
de 0.8 mm de espesor 0.09
14
de 1.3 mm de espesor 0.14
50
Teja de barro cocido sin mortero 0.50
85
Teja plana con mortero de cemento 0.85
P á g i n a 6 | 12
115
Teja de hormigón con mortero 1.15
Carga Kg/m2
uniforme Carga
Ocupación o Uso
(kN/m2) concentrada (kN)
Almacenes
Venta al por menor
Primer piso 4.80 4.50 480
Pisos superiores 3.60 4.50 360
Venta al por mayor. Todos los pisos 6.00 4.50 600
Armerías y salas de instrucción militar
7.20 720
Áreas de reunión y teatros
Asientos fijos 2.90 290
Áreas de recepción 4.80 480
Asientos móviles 4.80 480
Plataformas de reunión 4.80 480
Escenarios 7.20 720
Áreas de almacenamiento sobre techos 1.00 100
Barreras vehiculares Véase sección ASCE 7-10
4. 5
Balcones 480
4.80
Bibliotecas
Salas de lectura 2.90 4.50 290
Estanterías 7.20c 4.50 720
Corredores en pisos superiores a planta baja 4.00 4.50 400
Carga uniforme Kg/m2
(kN/m2) Carga
Ocupación o Uso
concentrada (kN)
c
Estas cargas se aplican en espacios de almacenamiento de bibliotecas y librerías que
soportan anaqueles fijos con doble acceso, sujetos a las siguientes limitaciones:
• altura máxima de 2300 mm,
• ancho máximo de 300 mm por lado de acceso
• distancia entre anaqueles mayor o igual a 900 mm.
P á g i n a 7 | 12
Bodegas de almacenamiento (serán diseñadas para la
mayor carga prevista)
Livianas 6.00 600
Pesada 12.00 1200
Coliseos (ver estadios y graderíos)
Comedores y restaurantes
4.80 480
Construcción ligera de placa de piso sobre un área de
625 mm2
0.90 90
Corredores-pasarelas-plataformas para mantenimiento
2.00 1.33 200
Corredores
Primer Piso
Otros pisos de igual ocupación, excepto si existe otra indicación 4.80 480
Carga uniforme Kg/m2
(kN/m2) Carga
Ocupación o Uso
concentrada (kN)
Cubiertas
0.70 70
Cubiertas planas, inclinadas y curvas
3.00 300
Cubiertas destinadas para áreas de paseo 480
4.80
Cubiertas destinadas en jardinería o patios de reunión.
Cubiertas destinadas para propósitos especiales
Toldos y carpas i
Construcción en lona apoyada sobre una estructura ligera 0.24 (no reduc.) i 24(no reduc.)
Todas las demás 1.00 100
890
Elementos principales expuestos a áreas de trabajo
Carga puntual en los nudos inferiores de la celosía de cubierta, 140
miembros estructurales que soportan cubiertas sobre fábricas, 8.90 140
bodegas y talleres de reparación vehicular
Todos los otros usos
Todas las superficies de cubiertas sujetas a mantenimiento de
1.40
trabajadores
1.40
En la región andina y sus estribaciones, desde una cota de 1 000 m sobre el nivel del
mar, no se permite la reducción de carga viva en cubiertas para prevenir caídas de
granizo o ceniza.
Departamentos (ver Residencias)
P á g i n a 8 | 12
Edificios de oficinas
Salas de archivo y computación (se diseñará para la mayor carga
prevista)
Áreas de recepción y corredores del primer piso 4.80 9.00 480
Oficinas 2.40 9.00 240
Corredores sobre el primer piso 4.00 9.00 400
Escaleras fijas
Ver sección 4. 5 ASCE/SEI 7-10
4.80 g 480
Escaleras y rutas de escape
200
Únicamente residencias unifamiliares y bifamiliares 2.00
g 2
Cuando la sobrecarga reducida de cubierta (menor a 1.0 N/m ), calculada de
conformidad con el [3.2.1], sea utilizada para el diseño de miembros estructurales
continuos, la sobrecarga se aplicará en dos tramos adyacentes y en tramos alternados
para obtener las máximas solicitaciones.
Carga uniforme Kg/m2
(kN/m2) Carga
Ocupación o Uso
concentrada (kN)
Estadios y coliseos
480
Graderíos 4.80d 300
Asientos fijos 3.00d
d
Adicional a las cargas vivas verticales, el diseño incluirá fu erzas horizontales aplicadas
a cada fila de asientos, como sigue:
• 400 N/m en dirección paralela,
• 150 N/m en dirección perpendicular.
Estas fuerzas no serán consideradas en forma simultánea.
Fábricas/Industria/Manufactura
600
Livianas 6.00 9.0
1200
Pesadas 12.00 13.40
200
Garaje ( únicamente vehículos para pasajeros) 2.0 a,b
a,b
Camiones y buses a,b
P á g i n a 9 | 12
a
Los pisos de estacionamientos o partes de los edificios utilizados para almacenamiento
de vehículos, serán diseñados para las cargas vivas uniformemente distribuidas de esta
tabla o para las siguientes cargas concentradas:
• Para vehículos particulares (hasta 9 pasajeros) actuando en una superficie de 100
mm por 100 mm, 13.4 kN; y
• Para losas en contacto con el suelo que son utilizadas p ara el almacenamiento de
vehículos particulares, 10 kN por rueda.
b
Los estacionamientos para camiones y buses serán diseña dos por algún método
recomendado por AASHTO, MTOP, que contenga las especificaciones para cargas de
camiones y buses.
Gimnasios
4.80 480
Graderíos para estadios y similares
4.80d 480
d
véase Estadios y coliseos
Hoteles (ver residencias)
Carga uniforme Kg/m2
(kN/m2) Carga
Ocupación o Uso
concentrada (kN)
Hospitales
Sala de quirófanos, laboratorios 2.90 4.50 290
Sala de pacientes 2.00 4.50 200
Corredores en pisos superiores a la planta baja 4.00 4.50 400
Instituciones penales
Celdas 2.00 200
Corredores 4.80 480
Pasamanos, guardavías y agarraderas de seguridad Véase sección 4.5 ASCE/SEI
7-10
Pasarelas y plataformas elevadas (excepto rutas de 3.00 300
escape)
Patios y terrazas peatonales 4.80 480
Pisos para cuarto de máquinas de elevadores (áreas de
P á g i n a 10 | 12
2600 mm2)
1.40 140
Residencias
2.00 200
Viviendas (unifamiliares y bifamiliares)
Hoteles y residencias multifamiliares 2.00
Habitaciones 200
4.80
Salones de uso público y sus corredores 480
Salas de baile
4.80 480
Salas de billar, bolos y otras áreas de recreación
similares
3.60 360
4.80 480
Salida de emergencia
200
Únicamente para residencias unifamiliares 2.00
Sistemas de pisos para circulación
240
Para oficinas 2.40 9.00
480
Para centros de cómputo 4.80 9.00
Carga uniforme
(kN/m2) Carga
Ocupación o Uso
concentrada (kN)
Soportes para luces cenitales y cielos rasos accesibles 0.90 90
Unidades educativas
200
Aulas 2.00 4.50
Corredores segundo piso y superior 4.00 4.50 400
Corredores primer piso 4.80 4.50 480
Veredas, áreas de circulación vehicular y patios que 12.00 35.60e 1200
puedan estar cargados por camiones
e
La carga concentrada de rueda será aplicada en un área de 100 mm x 100 mm
P á g i n a 11 | 12
8.CONCLUSIONES
En conclusión el peso especifico o el peso propio de una material nos ayuda mucho
para diferentes actividades o resoluciones de ejercicios de la materia , como por
ejemplo para sacar el peso propio de una estructura , de una columna , de una viga
etc..
Logre conocer y aprender los pesos especificos que tienes los diferentes materiales
de construccion.
9. BIBLIOGRAFÍA
Fisicalab. (11 de Septiem¡bre de 2011). Obtenido de Fisicalab:
https://www.fisicalab.com/apartado/ -#contenidos
Monografias. (26 de Junio de 2016). Obtenido de Monografias:
http://www.monografias.com/trabajos14/ /.shtml#CONCLU
Profesor en linea. (12 de Diciembre de 2015). Obtenido de Profesor en linea:
http://www.profesorenlinea.cl/fisica/.html
Wikipedia. (18 de Febrero de 2013). Obtenido de Wikipedia: https://es.wikipedia.org/wiki
P á g i n a 12 | 12
