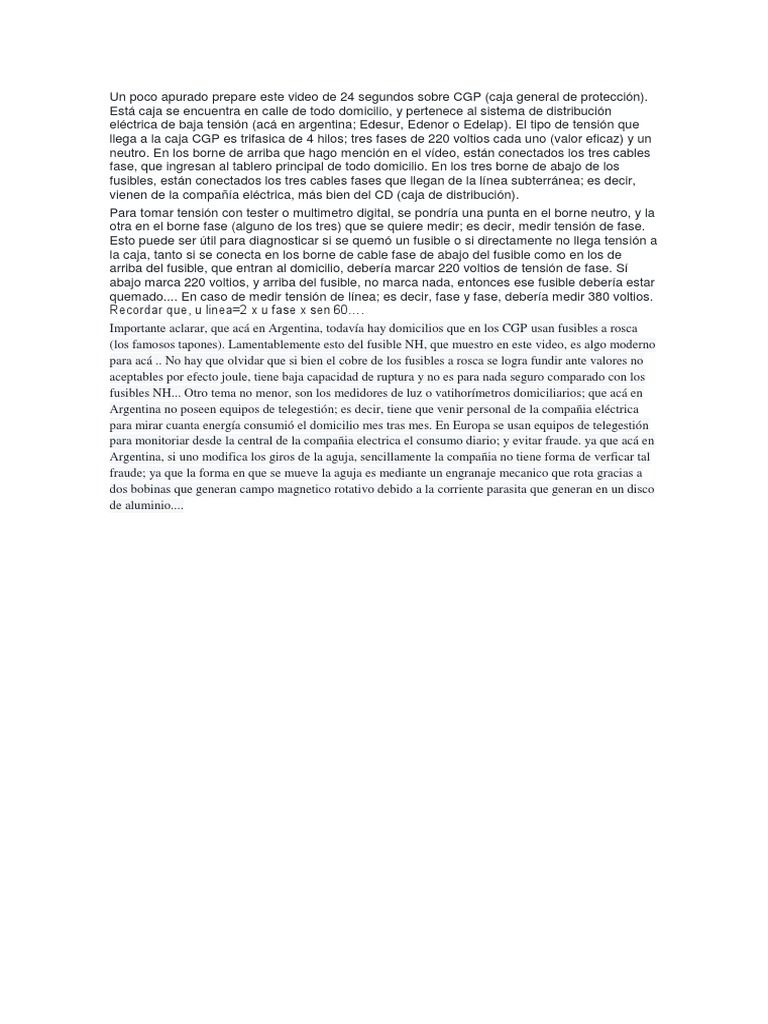

Un poco apurado prepare este video de 24 segundos sobre CGP (caja general de protección).
Está caja se encuentra en calle de todo domicilio, y pertenece al sistema de distribución
eléctrica de baja tensión (acá en argentina; Edesur, Edenor o Edelap). El tipo de tensión que llega a la caja CGP es trifasica de 4 hilos; tres fases de 220 voltios cada uno (valor eficaz) y un neutro. En los borne de arriba que hago mención en el vídeo, están conectados los tres cables fase, que ingresan al tablero principal de todo domicilio. En los tres borne de abajo de los fusibles, están conectados los tres cables fases que llegan de la línea subterránea; es decir, vienen de la compañía eléctrica, más bien del CD (caja de distribución). Para tomar tensión con tester o multimetro digital, se pondría una punta en el borne neutro, y la otra en el borne fase (alguno de los tres) que se quiere medir; es decir, medir tensión de fase. Esto puede ser útil para diagnosticar si se quemó un fusible o si directamente no llega tensión a la caja, tanto si se conecta en los borne de cable fase de abajo del fusible como en los de arriba del fusible, que entran al domicilio, debería marcar 220 voltios de tensión de fase. Sí abajo marca 220 voltios, y arriba del fusible, no marca nada, entonces ese fusible debería estar quemado.... En caso de medir tensión de línea; es decir, fase y fase, debería medir 380 voltios. Recordar que, u linea=2 x u fase x sen 60…. Importante aclarar, que acá en Argentina, todavía hay domicilios que en los CGP usan fusibles a rosca (los famosos tapones). Lamentablemente esto del fusible NH, que muestro en este video, es algo moderno para acá .. No hay que olvidar que si bien el cobre de los fusibles a rosca se logra fundir ante valores no aceptables por efecto joule, tiene baja capacidad de ruptura y no es para nada seguro comparado con los fusibles NH... Otro tema no menor, son los medidores de luz o vatihorímetros domiciliarios; que acá en Argentina no poseen equipos de telegestión; es decir, tiene que venir personal de la compañia eléctrica para mirar cuanta energía consumió el domicilio mes tras mes. En Europa se usan equipos de telegestión para monitoriar desde la central de la compañia electrica el consumo diario; y evitar fraude. ya que acá en Argentina, si uno modifica los giros de la aguja, sencillamente la compañia no tiene forma de verficar tal fraude; ya que la forma en que se mueve la aguja es mediante un engranaje mecanico que rota gracias a dos bobinas que generan campo magnetico rotativo debido a la corriente parasita que generan en un disco de aluminio....
