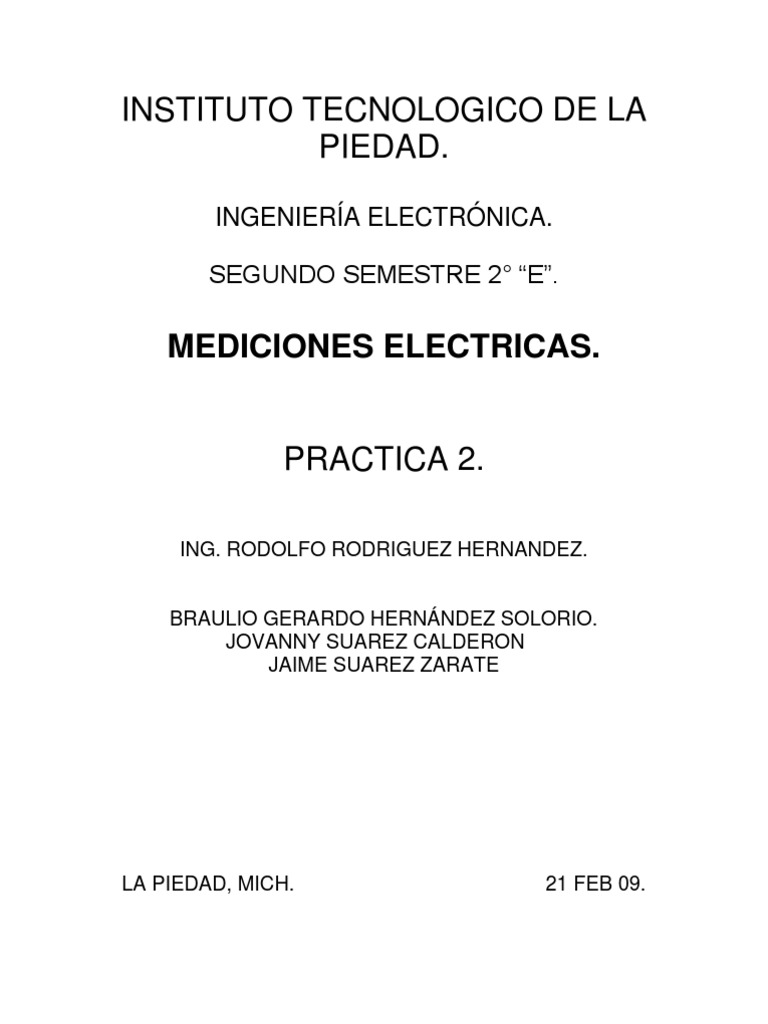

INSTITUTO TECNOLOGICO DE LA

PIEDAD.

INGENIERÍA ELECTRÓNICA.

SEGUNDO SEMESTRE 2° “E”.

MEDICIONES ELECTRICAS.

PRACTICA 2.

ING. RODOLFO RODRIGUEZ HERNANDEZ.

BRAULIO GERARDO HERNÁNDEZ SOLORIO.

JOVANNY SUAREZ CALDERON
JAIME SUAREZ ZARATE

LA PIEDAD, MICH. 21 FEB 09.

 OBJETIVO.
El objetivo de esta práctica es obtener el resultado de voltaje en las
resistencias y la resistencia total, en unos circuitos conectados en
serie con una y dos resistencias variando el voltaje, utilizando el
múltimetro como apoyo, tambien se obtendra el resultado del divisor
variable de un potenciometro, se realizán los cálculos de manera
teórica y se comparán con la lectura del múltimetro, y se verifica el
márgen de error que existe entre el cálculo y la realidad.

MARCO TEORICO.
En esta práctica se mostrará como el múltimetro que es un aparato
tan usado en el campo de la industria y la vida cotidiana y nos
proporciona una medición lo más apriximada a lo que es la realidad.
Y también como varia en un circuito los voltajes dependiendo el
numero de resistencias que tenga.

MATERIAL Y DISPOSITIVOS.
El material que se utilizó para realizar la practica es el que se
menciona a continuación.

Resistencias de:
220Ω.
330Ω.
1kΩ.

Dispositivos:
Fuente voltaje.
Múltimetro.
Protoboard.
Potenciometro.

DESARROLLO Y RESULTADOS.

Para realizar la práctica se conectaron en serie las resistencias a la

fuente de poder con los diferentes voltajes como se mostrará
enseguida y se media con el múltimetro y se comparaba la lectura,
con el cálculo realizado.
Primer circuito.

Teórico. Práctico.
VR= (R1/R1)V VR= (1kΩ/1kΩ)(12v) = 12V 12V

Para obtener la intensisdad de corriente I =V/R

I=(12V/1kΩ)= 12 mA 16mA

Segundo circuito.

Teórico. Práctico.
VR= (R1/R1)V VR= (1kΩ/1kΩ)(5v) = 5V 5.1V

Para obtener la intensisdad de corriente I =V/R

I=(5V/1kΩ)= 5 mA 6.1mA
Tercer circuito.

Teórico. Práctico.
VR= (R1/R1)V VR= (330Ω/330Ω)(8v) = 8V 8.1V

Para obtener la intensisdad de corriente I =V/R

I=(8V/330Ω)= 24 mA 28.8mA
Cuarto circuito.

Teórico. Práctico.
VR= (R1/R1)V VR= (330Ω/330Ω)(7v) = 7V 6.99V

Para obtener la intensisdad de corriente I =V/R

I=(7V/330Ω)= 21.2 mA 21 mA
Quinto circuito.

Teórico. Práctico.
VR= (R1/R1)V VR= (220Ω/220Ω)(10v) = 10V 10.2V

Para obtener la intensisdad de corriente I =V/R

I=(10V/220Ω)= 45.4 mA 85.2 mA

Ahora se obtendra el voltaje en cada una de las resistencias

conectadas en serie con diferentes voltajes. Cada circuito consta de
2 resistencias.

Primer circuito.

RT=550Ω Teórico. Práctico.

VR= (R1/R1+R2)V VR1= (330Ω/330+220Ω)(15v) = 9V 9.5V
VR2= (220Ω/330+220Ω)(15v) = 6V 6.1V
Segundo circuito.

RT=550Ω Teórico. Práctico.

VR= (R1/R1+R2)V VR1= (330Ω/330+220Ω)(6v) = 2.4V 2.5V
VR2= (220Ω/330+220Ω)(6v) = 3.6V 3.8V

Tercer circuito.

RT=550Ω Teórico. Práctico.

VR= (R1/R1+R2)V VR1= (330Ω/330+220Ω)(3v) = 1.8V 1.8V
VR2= (220Ω/330+220Ω)(3v) = 1.2V 1.2V

Cuarto circuito.

RT=550Ω Teórico. Práctico.

VR= (R1/R1+R2)V VR1= (330Ω/330+220Ω)(1v) = 0.6V 0.6V
VR2= (220Ω/330+220Ω)(1v) = 0.4V 0.4V
Quinto circuito.

RT=550Ω Teórico. Práctico.

VR= (R1/R1+R2)V VR1= (330Ω/330+220Ω)(9v) = 5.4V 5.5V
VR2= (220Ω/330+220Ω)(9v) = 3.6V 3.7V

Ahora pasamos a obtener el voltaje del divisor variable de dos

diferentes potenciometros uno de 50kΩ y el otro de 10kΩ los 2
alimentados con 12V.

El primer potenciometro al que le obtuvimos sus resultados fue el de

10kΩ.

Primero verificamos su resistencia en cada una de sus variables y

en:
R1=7kΩ.
R2=3kΩ.

Para obtener el voltaje en R1 y R2 se realizaron los calculos con la

misma fórmula que se ha estado usando:
VR=(R/RT)V
Teórico. práctico.
VR1=(7kΩ/10kΩ)(12v)= 8.4V 8V
VR1=(3kΩ/10kΩ)(12v)= 3.6V 4V

El segundo potenciometro fue de el de 50KΩ. Verificando la

resistencia en cada una de las variables donde en:
R1=11.8kΩ.
R2=36kΩ. Ahora se obtuvieron los voltajes de R1 y R2.

Teórico. práctico.
VR1=(7kΩ/10kΩ)(12v)= 8.4V 8V
VR1=(3kΩ/10kΩ)(12v)= 3.6V 4V
 Conclución.
Nuestra conclución es, que el voltaje con que es alimentada una
resistencia es igual al votaje que se encuentra en ella, pero cuando
se encuentran conectadas dos o más resistencias no es igual ya que
el voltaje se divide de acuerdo a la cantidad de resistencias en el
circuito, para obtener el resultado en cada una se utiliza la fórmula:

R
VR= ------------------------ * V
RT
Y todo esto se debe a que las reistencias se oponen al flujo de
electrones y mientras mayor es su coeficinte de resistencia mayor el
voltaje, comparado con las resistencias de menor capacidad. Y
realizando la suma de de voltajes en las resistencias es igual al que
las alimenta.
