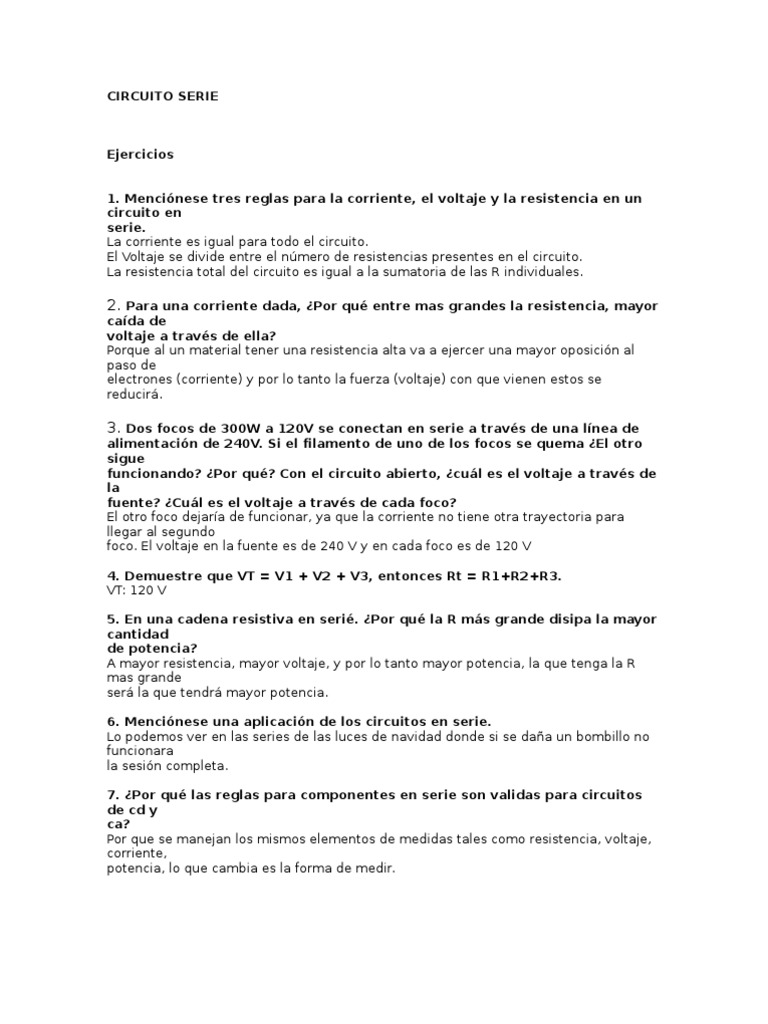

CIRCUITO SERIE

Ejercicios

1. Menciónese tres reglas para la corriente, el voltaje y la resistencia en un

circuito en
serie.
La corriente es igual para todo el circuito.
El Voltaje se divide entre el número de resistencias presentes en el circuito.
La resistencia total del circuito es igual a la sumatoria de las R individuales.

2. Para una corriente dada, ¿Por qué entre mas grandes la resistencia, mayor
caída de
voltaje a través de ella?
Porque al un material tener una resistencia alta va a ejercer una mayor oposición al
paso de
electrones (corriente) y por lo tanto la fuerza (voltaje) con que vienen estos se
reducirá.

3. Dos focos de 300W a 120V se conectan en serie a través de una línea de

alimentación de 240V. Si el filamento de uno de los focos se quema ¿El otro
sigue
funcionando? ¿Por qué? Con el circuito abierto, ¿cuál es el voltaje a través de
la
fuente? ¿Cuál es el voltaje a través de cada foco?
El otro foco dejaría de funcionar, ya que la corriente no tiene otra trayectoria para
llegar al segundo
foco. El voltaje en la fuente es de 240 V y en cada foco es de 120 V

4. Demuestre que VT = V1 + V2 + V3, entonces Rt = R1+R2+R3.

VT: 120 V

5. En una cadena resistiva en serié. ¿Por qué la R más grande disipa la mayor
cantidad
de potencia?
A mayor resistencia, mayor voltaje, y por lo tanto mayor potencia, la que tenga la R
mas grande
será la que tendrá mayor potencia.

6. Menciónese una aplicación de los circuitos en serie.

Lo podemos ver en las series de las luces de navidad donde si se daña un bombillo no
funcionara
la sesión completa.

7. ¿Por qué las reglas para componentes en serie son validas para circuitos
de cd y
ca?
Por que se manejan los mismos elementos de medidas tales como resistencia, voltaje,
corriente,
potencia, lo que cambia es la forma de medir.
8. Un circuito consta de una fuente de voltaje de 10V y de una resistencia R
de 10 ohm
¿ Cuál es el valor de la corriente en este circuito? ¿Qué resistencia R2 debe
añadirse
en serie con R1 para reducir la corriente a la mitad? Háganse diagramas para
este
circuito.
I= V/R= 10 V /10 V =1 A
La corriente va hacer la misma no importa el numero de
resistencias…

9. Dibújese un diagrama en el que se muestren dos resistencias, R1 y R2,

conectadas
en seríe a una fuente de 100V . a)si la caída de voltaje IR a través de R1 es de
60 V, ¿
cual es la caída de voltaje IR a través de R2? B) Indíquese en el diagrama, la
polaridad de las caídas de voltaje a través de R1 y R2 . c) Si la corriente que
circula
a lo largo de R1 es de 1 amperio, ¿ Cual es la corriente que circula por R2? D)
¿Cuál
es la resistencia total a través de la fuente de voltaje, ¿Cuál es el voltaje a
través de
R1 y de R2?
El voltaje en R2 es de 40 V ya
que la otra resistencia tiene
un voltaje de 60 V, el voltaje
en un circuito en serie se
distribuye por la cantidad de
resistencias que hayan.
Es la misma corriente ya que en un circuito en serie la corriente es la misma en todas
las
resistencias.
La R T es 100 V / 1 A = 100 .
Vr1= 60 V
Vr2= 40 V

10. ¿ Qué resistencia R1 debe añadirse a un circuito en serie que tiene una
R2 de 100
ohmios para limitar la corriente a 0.3 Amp., cuando se aplica un voltaje de
120V?
Dibújese un diagrama que muestre el circuito . ¿ Cual es la potencia disipada
por
cada resistencia?.
Vr2= 0.3 A x 100 . = 30 V
Vr1= 120 V – 30 V = 90 V
R1= 90 V / 0.3 A= 300 .
P1 = 90 V x 0.3 A = 27 W
P2 = 30 V x 0.3 A = 9 W
PT= 36 W

11. Un foco de 100 W consume, normalmente, 0.833 amp, mientras que uno
de 200W
consume una corriente de 1.666 amp. de la línea de alimentación de 120V.
Demuéstrese que si estos focos se conectan en serie a una línea de
alimentación de
240V y las resistencias no cambian, la corriente que circula en ambos focos
es de
1.11 amperios.
P= V x I
144 .
72 .
RT= 144 . + 72 . = 216 .
IT= 240 V / 216 . = 1.1 A
CIRCUITO PARALELO

1. Se conectan dos ramas a traves de una fuente de voltaje de 90 voltios. Por

cada
rama circula una corriente de 5 amperios. ¿Cuál es el valor de la resistencia
equivalente total RT?
R1= 90 V / 5 A = 18 .
R2= 90 V / 5 A = 18 .
RT = 10,125 .

2. ¿Qué resistencia R en paralelo con una de 50K. dara como resultado una
RT de
25K.?
RT = 25 K.
Tiene que ser una resistencia de 50 K.

3. Seleccione la respuesta correcta.

- Cuando dos resistencia se conectan en paralelo,
a. La corriente que circula por ambas es la misma
b. El voltaje atreves de cada resistencia es la misma. x
c. La resistencia combinada es igual a la suma de las dos resistencias.
d. Cada resistencia debe tener el mismo valor.

4. Dos resistencias, R1 y R2, de 15 y 45. respectivamente, se conectan en

paralelo a
través de una bateria de 45V.
a. Dibujese un diagrama.
b. ¿Cuál es el voltaje a traves de R1 y R2?
c. ¿Cuáles son los valores de las corrientes que circulan en R1 y R2?
d. ¿Cuál es el valor de la corriente que circula por la línea principal?
e. Calcule el valor de la Rtotal.
El voltaje en amabas resistencias es de 45 V
I1 = 45 V / 15 . = 3 A
I2 = 45 V / 45 . = 1 A
RT = 11,25 .
IT= 45 V / 11,25 . = 4 A

5. Se conectan dos resistencias, R1 y R2, en paralalelo a traves de una fuente

de
voltaje de 60V. La corriente total que circula por la linea principal es de
10amperios.
La corriente I1 que circula a lo largo de R1 es de 4 amperios. Dibuje un
diagrama del
circuito y proporcione los valores de las corrientes I1 e I2 y de las
resistencias R1 y
R2. ¿ Cual es el valor de la resistencia equivalente de las dos ramas a traves
de la
fuente de voltaje?
I2 = 10 A – 4 A = 6 A
R1= 60 V / 4 A = 15 .
R2= 60 V / 6 A = 10 .
RT= 6 .

CIRCUITO MIXTO

1. En un circuito mixto, ¿ cómo puede determinarse qué resistencias se

encuentran en
serie y cuáles en paralelo?
Para saber que resistencias se encuentran en paralelo o en serie, lo que debemos es
saber
interpretar el plano.

2. Dibuje un diagrama en el que se muestre un banco formado por dos

resistencias que
esté en serie con otra resistencia

3. Explique por qué se conectan componentes en serie-paralelo y muestre un

circuito
que sirva como ejemplo de su explicación.
Se conectan circuitos en serie-paralelo segun las necesidades que
tengamos, si necesitamos
que la corriente sea igual para todos los dispositivos tendremos que
utilizar un circuito en
serie,pero si lo que necesitamos es que el voltaje sea igual para todos
pues vamos a
necesitar un circuito en paralelo, por ejemplo en una casa vamos a tener
circuitos en serie y
paralelos por lo tanto este va a hacer un circuito mixto.

4. Mencione dos diferencias entre un circuito abierto y un cortocircuito.

Circuito abierto
No hay circulación de corriente
El voltaje llega hasta el interruptor o donde este abierto el circuito.
Corto circuito
Si hay circulación de corriente
Hay poca o ninguna resistencia.

5. Explique la diferencia entre la división de voltaje y la corriente.

En un circuito en serie la corriente es igual para todas las resistencias, y el voltaje se
divide entre la
cantidad de resistencias que hayan, en un paralelo la corriente se divide entre el
numero de
resistencias y el voltaje se mantiene constante.
6. Dos resistores de 10. se encuentran en serie con una fuente de 100V.
Expliqué por
qué al agregar en serie una tercera resistencia R de 10., la corriente I
disminuye. B)
Dos resistores de 10., están en paralelo con una fuente de 100V. Si se añade
en
paralelo una tercera resistencia R de 10., explique por qué aumenta la
corriente I
total.
Al agregarle otra resistencia al circuito en serie este no va a variar su corriente esta
seguirá siendo
la misma.
Al agregarle otra resistencia la corriente se divide ya no en dos resistencias sino en
tres.
