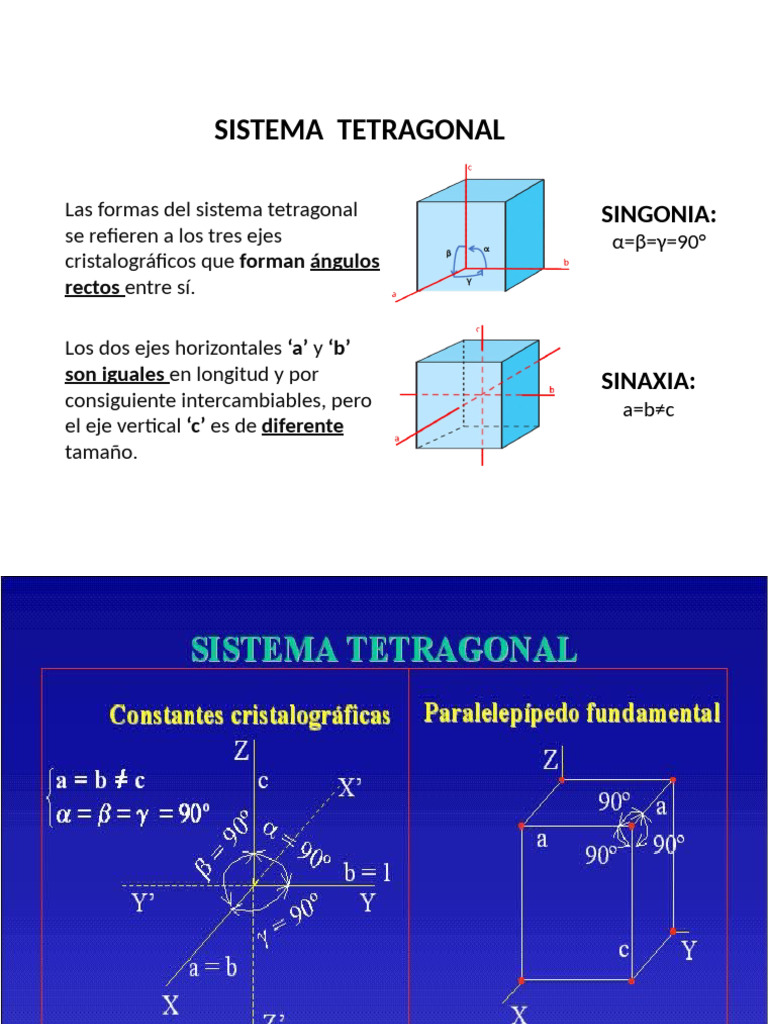

SISTEMA TETRAGONAL
Las formas del sistema tetragonal SINGONIA:
se refieren a los tres ejes α=β=γ=90°
cristalográficos que forman ángulos
rectos entre sí.
Los dos ejes horizontales ‘a’ y ‘b’
son iguales en longitud y por SINAXIA:
consiguiente intercambiables, pero a=b≠c
el eje vertical ‘c’ es de diferente
tamaño.
CAPITULO VI CLASES DEL SISTEMA TETRAGONAL
CLASE NOMBRE
Bipiramidal ditetragonal
4 / m2 / m2 / m
Escalenoedrica
42m tetragonal
Piramidal ditetragonal
4mm
422 Trapezoedrica tetragonal
4/m Bipiramidal tetragonal
Biesfenoidica tetragonal
4
Piramidal tetragonal
4
4/m2/m2/m Clase Bipiramidal Bitetragonal:
Simetría_i, A4, 4A2 5m
4/m2/m2/m simetria: 1 A4 4 A2 5m i
• Clase: Bipiramidal Bitetragonal.
Formas:
Pinacoide Basal.
Prismas tetragonales.
Prisma Di tetragonal.
Bipirámides tetragonales.
Bipirámide bitetragonal.
SISTEMA TETRAGONAL
(4/m 2/m 2/m) CLASE BIPIRAMIDAL BITETRAGONAL
Simetría:
4/m2/m2/m
Esta clase tiene
5 formas:
FORMAS
• Pinacoide basal {001}.
• Prismas tetragonales {010},
{110}, perpendiculares a los ejes
binarios en a1 y a2 y a los ejes
diagonales, respectivamente.
• Prisma bitetragonal {hk0}.
• Bipirámide tetragonal {hhl},
{0kl}.
• Bipirámide bitetragonal {hkl}
SISTEMA TETRAGONAL
1. CLASE BIPIRAMIDAL BITETRAGONAL (4/m 2/m 2/m)
1.2. FORMA PRISMA TETRAGONAL {010} {110}
El prisma {110} tiene sus
caras perpendiculares a los
ejes binarios del segundo
orden.
SISTEMA TETRAGONAL
1. CLASE BIPIRAMIDAL BITETRAGONAL (4/m 2/m 2/m)
1.3. FORMA PRISMA BITETRAGONAL {hk0}
Se compone de ocho caras
verticales rectangulares, cada
una de las cuales corta a los
dos ejes cristalográficos
horizontales desigualmente.
FORMAS
Bipiramides tetragonales {hhl}y {0kl}
Minerales que cristalizan en esta clase
A T
• *Anatasa H •Thorogummita
• *Apofilita KCa4Si8O20OH,F) •Hausmannita •Torbernita
B L •Torita
•Baotita •Leucita U
•Braggita O •Uranocircita
•Braunita •Oakermanita V
C P . *vesuvuanita
•Cahnita • *Pirolusita MnO2 W
R •Wulfenita
•Carletonita • *Rutilo TiO2 Z
• *Casiterita SnO2 S •Zeunerita
•Scheelita • *Zircón
•Schreibersita
•Stishovita
MINERALES
• Minerales que cristalizan:
Rutilo Anatas Casiterita SnO2
TiO2 a TiO2
Zirconio….
Vesuvianita Ca₁₀(Mg, Fe)₂Al₄(SiO₄)₅(Si₂O₇)₂(OH, F)₄ ….
Apofilita
K,Na)Ca4Si8O20(OH,F)·8H2O
rutilo anatasa
casiterita
apofilita
CLASE :
• CLASE: Escalenoedro Tetragonal
(Forma Cerrada)
SIMETRIA: -1A₄, 2a₂, 2m
• PROYECCION ESTEREOGRAFICA:
𝑐
𝑎2
𝑎1
FORMAS
• Biesfenoides tetragonales {hhl}, {hhl}
(es diferente al tetraedro porque c es
distinto de a).
• Escalenoedro tetragonal {hkl}.
Biesfenoide Escalenoedro
tetragonal tetragonal
Minerales:.
Cu2FeSnS4
CuFeS2
calcopirita Estannita
4mm
Pirámide Di Tetragonal
Simetría:
1A4,4m
La falta de plano de simetría horizontal da lugar
a diferentes formas en la parte superior e
inferior de los cristales de esta clase.
FORMAS
• Pediones {001} {001}
• Prisma tetragonal y ditetragonal.
• Pirámides tetragonales {hhl} {h0l}
y sus partes inferiores.
• Pirámide ditetragonal {hkl}y su
parte inferior
• La ausencia de plano de simetría
horizontal da lugar a diferentes
formas superiores e inferiores
MINERALES
• Minerales que cristalizan:
Diaboleita es el único que
cristalizan en esta clase.
CuPb2Cl2(OH)4
Trapezoedrica Tetragonal
422
Simetría:
1A4,4A2
SISTEMA TETRAGONAL
422 CLASE TRAPEZOEDRICA TETRAGONAL
Simetría:
Esta clase presenta dos
formas enantiomorfas.
MINERALES
• Minerales que cristalizan:
Fosgenita es el único mineral que cristaliza
en esta clase.
Pb2CO3Cl2
Pirámide tetragonal
4
Simetría:
1A4
SISTEMA TETRAGONAL
(4/m) CLASE BIPIRAMIDAL TETRAGONAL
Simetría:
Esta clase presenta
varias formas.
SISTEMA TETRAGONAL
5. CLASE BIPIRAMIDAL TETRAGONAL (4/m)
5.1 FORMAS
Pueden estar presentes el pinacoide basal {001}
La bipirámide tetragonal {hkl}
El prisma tetragonal {hk0}
MINERALES
• Minerales que cristalizan:
Scheelita CaWO4
Fergusonita(Ce,Nd,Y)NbO ·0.3H O4 2
escapol powellit
(Na,Ca) (Si,Al)itaO (Cl,CO ,SO
4 12 24 3 4
e
CaMoO4
Scheelita CaWO4
SISTEMA TETRAGONAL
CLASE BIESFENOIDAL TETRAGONAL
Simetría:
Se presentan pinacoide y
prismas tetragonales.
FORMAS
Presentan :
• Pedión.
• Prismas tetragonales.
• Pirámide tetragonal {hkl}.
MINERALES
Solo presenta la cahnita
Ca2B(OH)4(AsO4)
FORMAS
Presentan:
• Pinacoides
• Prismas tetragonales
SISTEMA TETRAGONAL
7. CLASE PIRAMIDAL TETRAGONAL (4)
Simetría:
Formas:
Pedión
Prisma Tetragonal
Pirámide tetragonal {hkl}
MINERALESQUE CRISTALIZAN
MINERAL WULFENITA
PbMoO4
Sistema Clase Formas Minerales Estereograma
Bipiramidal Bitetragonal: 1. Pinacoide basal Anatasa
C 4/m2/m2/m 2. Prismas tetragonales Apofilita
3. Prisma bitetragonal
4. Bipiramides tetragonales Casiterita
5. Bipiramide bitetragonal Pirolucita
Zircon
a2 Escalenoedrica tetragonal: 1. Biesfenoides Calcopirita
a 1
2.
tetragonales
Escalenoedro tetragonal
Estannita
Piramidal ditetragonal: 1. Pediones {001} {001} Diaboleita
4mm 2. Prisma tetragonal y
ditetragonal.
3. Pirámides tetragonales
{hhl} {h0l} y sus partes
inferiores.
4. Pirámide
ditetragonal{hkl}y su
• Sinaxia: a parte inferior
• Singonia:
Trapezoedrica tetragonal: 1. Enantiomorfas(derecha y Fosgenita
422 izquierda)
Bipiramidal Tetragonal: 1. Pinacoide basal Scheelita
4/m 2. Prismas tetragonales Fergusonita
3. Bípiramide tetragonal
Biesfenoidica tetragonal: 1. Pinacoides Cahnita
2. Prismas tetragonales
Piramidal tetragonal: 1. Pedión wulfenita
4 2. Prismas tetragonales
3. Pirámide
tetragonal{hkl}
