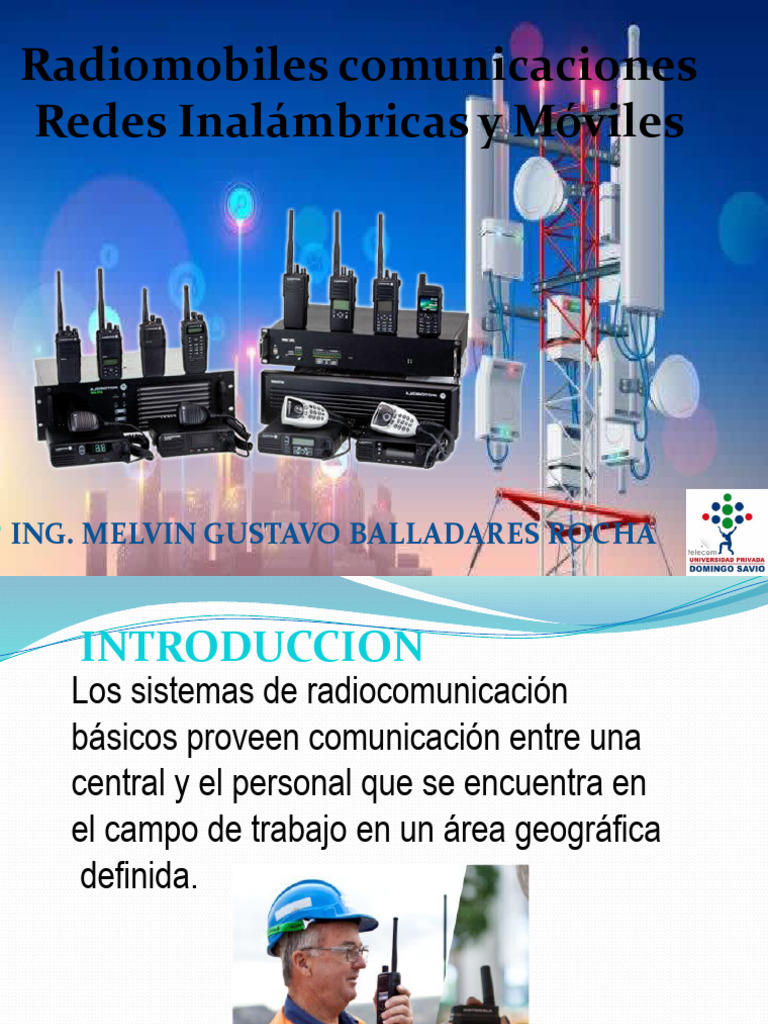

Radiomobiles comunicaciones

Redes Inalámbricas y Móviles

ING. MELVIN GUSTAVO BALLADARES ROCHA

INTRODUCCION
Los sistemas de radiocomunicación
básicos proveen comunicación entre una
central y el personal que se encuentra en
el campo de trabajo en un área geográfica
definida.
 Sistema básico de
radiocomunicación

Móviles

Portátiles

Estación
Base
Sistema básico de radiocomunicación

Móviles

Portátil

Estación Base

Repetidor
Portátil duplexor
 Sistema básico de
radiocomunicación
Capacidad de Comunicación, llamada instantánea.
Una Sola Llamada un Solo Mensaje para el Grupo,
todos están informados de lo que está sucediendo en el
momento.
Mayor Eficiencia en las Labores Grupales. Buena
relación costo beneficio.
Éstructura
Ondas sonoras

PROPAGACIO PROPAGACIO
N N
 Ondas sonoras

• musica : 20 hz
- 10000 hz
•ultrasonicas :
20000hz -
30000 hz
•el sonido viaja
a razon de
332m/seg

1 ciclo por segundo = 1 hertz = 1 hz las audiofrecuencias son :

desde 0 hz hasta 30000 hz o 0 hz hasta 30 khz.
•Se dividen en : subsonicas, sonoras o audibles, supersonicas, hipersonicas o
ultrasonicas subsonicas: 0 hz - 300 hz (subaudibles)
sonoras: voz y musica (hasta 20000 hz) voz : 300 hz - 3000hz
 Audiofrecuencias
reduccion de expresiones :
1,000 = 1 KILO
1,000 000 = 1 MEGA
1,000 000 000 = 1 GIGA
1,000K = 1 MEGA
1,000MEGA = 1 GIGA
 Radiofrecuencia
Exactamente donde termina la audiofrecuencia.
La
RF está desde 30KHz hasta miles de Gigahertz.
Se comporta casi igual a la luz:
» Se Difracta
» Se Refleja
» Viaja a razón de
300’000,000 m/seg
 Espectro electromagnetico

VLF LF MF HF VHF UHF SHF EHF

3KHz 300KHz 30MHz 3GHz

30KHz 3MHz 300MHz 30GHz
 Modulacion
La radiofrecuencia (RF) es el medio de
transporte de la audiofrecuencia (AF)

A esta acción se le llama

“MODULACIÓN”
 Modulacion

TRANSMISOR BASICO
ANTENA

MODULADOR
MIC

AMP. DE AMPLIFICADOR
AF RF

GENERADOR DE
RF
 deModulacion

RECEPTOR BASICO
Antena
Detector de
Bocina
Audio
( Demodulador)

Amplificador
Amplificador
de RF
de AF
Tipos de modulacion analogicas

AM: Amplitud modulada

– Mediana calidad de voz.
– Menos informacion
– Tamaño de la onda mayor
AM
FM: Frecuencia modulada
– La calidad de voz es mucho mejor.
– FM exige buen nivel en la señal de RF.
– Mas ondas son enviadas en un intervalo de tiempo FM
mas corto.

El tipo de modulación no tiene relación con la frecuencia.

Puede haber AM en la banda de HF o VHF. Lo mismo,
puede haber modulación FM en la banda de HF o VHF, o
en cualquier otra.
 Tipos de modulacion
“ Los dos tipos de modulación llegan exactamente igual y al mismo lugar ”
COBERTURA
Algo en lo que AM le gana a FM es en cuanto al alcance de la señal. La
clave está en las diferentes formas que tienen las ondas al desplazarse.
Las ondas electromagnéticas de FM tienen longitudes bastante pequeñas y se
desplazan por el espacio en línea recta. Esto significa que, como no tienen
lugar para “apoyarse” y rebotar, se atenúan rápidamente y las distancias que
cubren no son muy grandes.
Al contrario, las AM son de frecuencias más bajas, por lo que tienen longitudes
de onda más largas. Eso les otorga una doble ventaja respecto a la FM en
cuanto a la cobertura.
La diferencia entre la longitud de onda de la AM y FM es muy grande. Mientras
que las ondas AM miden entre 100 metros (3.000 Khz) a 1.000 m (300 Khz), las
ondas de FM, están entre 1 metro (300 Mhz) y 10 metros (30 Mhz).
Además de ser “ondas gigantes” las de AM, se desplazan rebotando en la
ionósfera. Este tipo de propagación les permite alcanzar mayor cobertura,
especialmente durante la noche, debido a los cambios que sufre esta capa de la
atmósfera.
AM 550-1650KHz
FM 88 - 108MHz
 Modulacion
existen muchos otros tipos de modulación.
en la actualidad, la modulacion digital esta usándose
cada vez mas.
en radiocomunicación se usa mayormente la
modulacion analógica.
 Espectro radioelectrico

LOW HI
VLF LF MF HF VHF UHF SHF EHF

3KHz 300KHz 30MHz 3GHz

3MHz 300MHz 30GHz

MF.-Estaciones de AM de difusión comercial (ONDA LARGA)

HF.-También se le llama “ ONDA CORTA”
 Espectro radioelectrico
Transmisión de radio a frecuencias de 3 a 30
kHz, usada para la comunicación con
submarinos sumergidos y para
posicionamiento de radio de largo rango. La
mayoría de los transmisores de VLF operan
en el rango de 15 a 24 kHz.

VLF Frecuencia Muy Baja

– 3KHz A 30KHz
LF Baja Frecuencia
– 30KHz A 300KHz
MF Frecuencia Media
– 300KHz A 3000KHz

HF Alta Frecuencia.- Se usa para

radiocomunicación de larga distancia sin repetidor
( hasta varios miles de Km ). Llamada “BANDA
LATERAL” u “onda corta”.
3 MHz A 30 MHz
Espectro radioelectrico

VHF Muy alta frecuencia

– 30 MHz A 300 MHz
UHF Ultra alta frecuencia
– 300 MHz A 3 GHz
SHF Súper Alta FRECUENCIA
– 3 GHz A 30 GHz

EHF Frecuencia Extremadamente Alta

– Más de 30 GHz
 HF Altas Frecuencias

3 a 30 MHz
HF 3 A 30 MHz :
Propagación en Ondas de Cielo

Rebota en la ionosfera
 Altas frecuencias 3-30 Mhz

Para largas distancias sin repetidores (Utiliza la ionosfera como

repetidor) Sujeto a alta interferencia Antenas muy grandes
Modulación Típica BLU y AM
Excelente para Areas Rurales, emergencias
 VHF

– PARTE BAJA
En USA se utiliza de 30 a 54 MHz
– PARTE ALTA de
• 108 MHz a 174 MHz.
• Para radiocomunicación comercial de 138 a 174 MHz.
 VHF parte alta
108 a 118 MHz Navegación Aérea (vor)

118 a 136 MHz Comunicación Aérea (voz)

modulación
típica AM.

138 a 174 MHz Radiocomunicación Terrestre.

Gobierno, Seguridad Pública y Empresas Privadas.

El segmento de 144 a 148 MHz lo utilizan los

radioaficionados ( 2 Metros )
 VHF
Cobertura en Línea de
Vista

Interferencia Mínima

Recomendable Zonas Sub-urbanas

Antenas de Alta Ganancia

Portátiles y Móviles ( En vehículos )

Tierra
 VHF

BANDA TV Radio Radio Radio Radio Radio

BAJA Canales Broadcasting AEREO Convencional Convencional
2-6 FM Faros CRUZ SEGURIDAD
VOR ROJA PUBLICA
 UHF 400 Mhz

400 MHz a 512 MHz

5 SUB-BANDAS
> 400 a 430 MHz Casi Libre

> 430 a 450 MHz Operadores de sistemas troncales

> 450 a 470 La banda tradicional, la más

usada
MHz Una concesión de 485 a 495 MHz
> 470 a 490 MHz
Casi Libre
> 490 a 512 MHz
 UHF – 400 Mhz
Cobertura en Línea de Vista
Libre de Interferencia
Recomendable para Zonas
Urbanas Antenas de Alta
Ganancia
Alta Absorción de Energía por
Árboles, Follaje, etc.
Tierra
 UHF - 800 Mhz

La parte Baja se concesionó a Radiocomunicación

especializada de flotillas ( TRUNKING ).

La parte Alta la tienen las dos concesiones de celular.

El comportamiento de la señal es muy parecido al de la

banda UHF-400 MHz.
 Resumen de Bandas
VHF VHF UHF 800 MHz
Baja Alta
INTER-
SEVERA MÍNIMA NINGUNA NINGUNA
FERENCIA
ANTENAS GRANDE CORT CORT CORT
GANANCIA BAJA AALT AALT AALT
ÁREA A A A
EXCELENTE BUENA REGULAR REGULAR
RURAL
ÁREA REGULAR
BUENA EXCELENTE BUENA
SUBURBANA
AREA
POBRE BUENA EXCELENTE EXCELENTE
URBANA
 Tipos de Estaciones de Radio

Estación Fija

Estación Móvil

Estación Portátil
 Estación fija

Mayor efectividad debido al uso

de antenas de alta ganancia y con
mucho mayor altura
 Antena

Un dispositivo que permite la radiación y

la recepción de señales en una o varias
bandas del espectro de Radiofrecuencia.
Polarizacion

Polarización VERTICAL

Polarización: es la
orientación que tiene
el campo eléctrico con
respecto a la tierra.
Ganancia de una Antena
La GANANCIA de una antena es el
aumento de la potencia radiada
y/o recibida por una antena en una
dirección determinada comparada
con la potencia radiada en la
misma dirección por una antena
estándar
Se mide en DECIBELL y se
abrevia dB
Líneas de transmisión

• CABLE COAXIAL
Aislante Aislante

Conductor
Malla
Central
Líneas de transmisión

Varía por Longitud del cable y

Frecuencia que se esté usando
Estacion Movil
Estación Móvil
Antenas para Movil

Antenas de Alta Ganancia

 Estación portátil
Compactos y
Manejables.
Micrófono y Bocina
Interconstruidos.
Estación portátil
Estación portátil- baterias
Estación portátil- baterias

Alimentación VCD con Baterías Alcalinas

o Baterías de NiCd
Baterías NiCd - Recargables -
Duración en 5-5-90
Ciclos de Vida
Efecto Memoria
Tipos de Cargadores
Acondicionadores
de Baterías
 Canales de RF

Cada canal tiene 2 FRECUENCIAS

1 Frecuencia en RECEPCION (RX)

1 Frecuencia en TRANSMISION
(TX)
 Canales de RF
Operación Simplex.- Todos los radios de
comunicación.

Operación Dúplex.- Transmiten y reciben

simultáneamente. Ejemplo los Repetidores.
 Radios de Comunicacion

Los radios de comunicación no

pueden recibir y transmitir al
PTT mismo tiempo.
Dentro de ellos están dos
secciones independientes,
una para recibir y otra
para transmitir.
Al oprimir el botón de PTT se
activa el transmisor y al
soltarlo se activa el receptor.
Radios de Comunicacion

Lo mismo sucede en los radios para

vehículo ( móviles ).
O transmiten ó reciben, pero no las
dos cosas simultáneamente.
 Radios de Comunicacion
Los radios de comunicación son programables en
cuanto a frecuencia de TRANSMISION y frecuencia de
RECEPCION.
También son programables en muchas otras
funciones (Parámetros de operación).
La programación se realiza con una simple
computadora (PC) en forma muy rápida.
 Radios de Comunicacion

Los radios de comunicación tienen uno ó varios

canales.
Cada uno de ellos puede ser programado en
diferente frecuencia lo mismo en transmisión
que en recepción.
 Radios de Comunicacion

Un radio de comunicación puede ser programado

para que :

Transmita en la misma frecuencia que recibe.

Transmita en una frecuencia diferente a la que
recibe.
Esto último, cuando la comunicación se realiza a
través de un repetidor.
 Operación Simplex

RX 153.2375 RX 153.2375
TX 153.2375 TX 153.2375

Los radios transmiten en la misma frecuencia que reciben.

 Operación Simplex

RX 153.2375
TX 153.2375
RX 153.2375
TX 153.2375

RX 153.2375
TX 153.2375

Los radios transmiten en la misma frecuencia que

Operación Simplex repetidores

Un repetidor se instala en un sitio alto con el objeto de

incrementar la cobertura.
El repetidor recibe en una frecuencia y simultáneamente
transmite en otra frecuencia.
La programación de la frecuencia de transmisión de los
radios dependientes del repetidor, debe corresponder a la
frecuencia de recepción programada en el Repetidor y
viceversa.
Lo anterior es necesario para establecer la comunicación
entre todos los radios a través del repetidor.
Operación Duplex repetidores

Rx
153.2375

Tx
159.1875

REPE
TIDO
Operación Duplex repetidores

Al recibir alguna señal, la parte del receptor activa inmediata

y automáticamente al transmisor.

Al recibir y transmitir simultáneamente, el repetidor requiere

dos antenas diferentes, separadas entre sí.

También se puede utilizar una sola antena, pero se requiere

un filtro que rechace frecuencias alternativamente el cual se
llama DUPLEXER.
 Repetidores

Rx D
153.2375
U
RX 159.1875
TX 153.2375 P

L
Tx E
159.1875
X RX 159.1875
E TX 153.2375

R
 Repetidor Comunitario

Un repetidor puede dar servicio a una cantidad

determinada de flotillas agrupadas de acuerdo
a una señalización.
Esta señalización ( subaudible ) puede estar
integrada en el repetidor o ser externa al mismo.
Este sistema se conoce como repetidor
comunitario.
 Repetidor Comunitario

Los radios de cada grupo pueden hablar entre si sin que los
demás grupos escuchen su conversación.

Como todos los usuarios comparten el mismo canal, los

radios son programados para que los usuarios de un grupo
determinado no interfieran la comunicación con otro y
tengan conocimiento de que el canal esta ocupado.
Si un grupo ocupa el repetidor, los demás grupos tienen
que
esperar
Repetidor Comunitario

Rx D
153.2375
U

L
RX 159.1875
Tx E TX 153.2375
159.1875
X

GRUPO 2
GRUPO 1
 Sistema Convencional

Cuando un repetidor establece comunicación entre dos radios,

todos los demás no podrán utilizarlo y deben esperar a que el
canal este libre para poder comunicarse.

Cuando un sistema involucra un solo repetidor ( un solo canal

DUPLEX ), independientemente si maneje uno o varios grupos
de usuarios (comunitario) se le considera un SISTEMA
CONVENCIONAL.

.
Sistema Convencional

Tx REPETIDOR

Rx
 Trunking

Si dos o más repetidores convencionales se interconectan

a través de un dispositivo especial ( controlador) y su
operación depende de una lógica determinada
(PROTOCOLO) se crea un SISTEMA TRONCALIZADO
( TRUNKING ).
A diferencia de un sistema convencional, se puede
establecer un número de conversaciones simultaneas el
cual depende de los canales de tráfico disponibles.
Estos sistemas pueden ser enlazados para ofrecer
cobertura local, regional e incluso, nacional.
 Sistema Troncalizado
GRUPO 1

Tx CONTROLADOR 1

Rx

GRUPO 2
Tx CONTROLADOR 2

R
GRUPO 3 x
GRUPO 5
Tx CONTROLADOR 3

GRUPO 4 Rx
GRUPO 6
Analógico vs digital
Analógico vs digital
UHF vs VHF
UHF vs VHF
accesorios
CARACTERISTICAS PRINCIPALES MOTOROLA EP-450
- Potencia: 5 W
- Rango de Frecuencia: VHF 146-174 Mhz
- Capacidad de canal flexible: Funciona con 1 ó 16 canales.
- Botón PTT "Pulsar para hablar“: Más grande para una respuesta
táctil máxima, adecuándose a usuarios que usan guantes.
- Dos botones: Que pueden programarse con dos o cuatro funciones
versátiles.
- Códigos de líneas privada (PLC, por su sigla en inglés)
42 códigos TPL estándar y 84 códigos digitales estándares maximizan
las opciones.
- Sensores brillantes: Indicador LED de tres colores muestra la
retroalimentación de las funciones de llamadas, lectura o supervisión.
- Selector de canal rotativo grande: Cambia de canales rápida y
fácilmente.
- Chasis de molde fundido: Marco pequeño, de poco peso y a la vez
sólido está construido para resistir el desgaste y deterioro diario.
- Canal de prioridad: Busca el canal de mayor prioridad.
2- software de programación CPS
para el Handie Motorola ep-450
Reparacion
Reparación y mantenimiento
