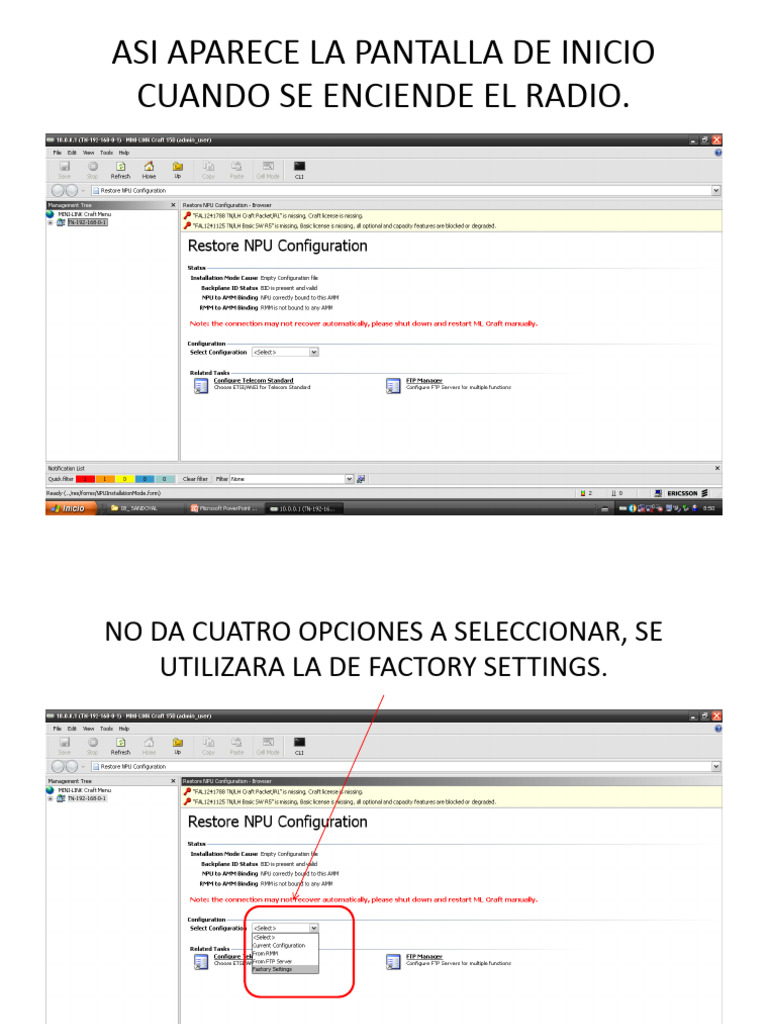

ASI APARECE LA PANTALLA DE INICIO
CUANDO SE ENCIENDE EL RADIO.
NO DA CUATRO OPCIONES A SELECCIONAR, SE
UTILIZARA LA DE FACTORY SETTINGS.
SE SELECCIONA FACTORY SETTING Y LE DAMOS
SAVE
OK
EL RADIO SE RESETEA, TE DESCONECTA Y TE VUELVE A
CONECTAR Y AHORA ASI APARECE LA PANTALLA, SOLO QUE CON
ALARMAS DE LICENCIAS.
SE UTILIZA ESTA OPCION PARA ACTUALIZAR
EL RADIO.
APARECE ESTA PANTALLA Y APLICAMOS
START.
DAMOS CLICK DERECHO Y UTILIZAMOS LA
SIGUIENTE OPCION
( PARA HACER LA ACTUALIZACION DE PREFERENCIA HACERLO CON LOS RADIO CABLES DESCONECTADOS)
NOS APARECE LA SIGUIENTE PANTALLA PARA HACER LA ACTUALIZACION DE LA
VERSION DE EL RADIO, UTILIZAMOS LA VERSION QUE APARECE 5.3FP1
NEXT
FINISH
EMPIEZA A CARGAR
ESPERAMOS A QUE TERMINE EN CASO DADO QUE NOS PONGA LA FRASE DE QUE
FALLO LE DAMOS CANCELAR Y REINICIAMOS EL RADIO DADANDO CLICK DERECHO,
TOOLS, RESTAR Y COLD RESTART. ESPERAMOS A QUE REGRESE EL RADIO Y VOLVEMOS
A REALIZAR LOS PASOS ANTERIORES.
CUANDO CARGA NORMAL NOS APARECE ESTA PANTALLA
SELECCIONAMOS AVILITAR UPGRADE Y SAVE.
V
NUEVAMENTE TE DECONECTA APARECE ESTA PANTALLA Y
ESPERAMOS A QUE SE VUELVA A CONECTAR.
CUANDO SE VUENVE A CONECTAR NOS APARECE AHORA LA
PANTALLA ASI SOLO CON ALARMA DE LICENCIA.
LE DAMOS NUEVAMENTE UN COLD RESTAR SEGUIENDO
LAS SIGUENTES INSTRUCCIONES.
V
COLD RESTAR
EL SIGUIENTE PASO ES CONFIGURAR LOS PARAMETROS, DANDO CLICK
DERECHO EN RADIO LINK, CONFIGURE RADIOLINK Y APARECE ESTA PANTALLA
SE COLOCAN LOS ID DE LOS SITIOS EL LOCAL
Y EL DE EL SITIO REMOTO
SE COLOCA COMO 1+1 HOT
SE PALOMEA LA MODULACION ADAPTATIVA
DESPUES DE HABER CONFIGURADO TODO LO QUE SE
MENCIONA EN ESTA HOJA SE DA SAVE PARA APLICAR LOS
CAMBIOS.
ESTOS PARAMETROS SE CONFIGURAN
ASI COMO ESTA ESTE EJEMPLO
EL CHANEL SPACING SE CONFIGURA EN BASE A LA OT
LA MODULACION, CAPACIDAD Y E1s SE CONFIGURAN EN BASE A LA OT
LA FRECUENCIA DE TX, RX Y POTENCIA SE CONFIGURAN
EN BASE A LA OT.
DESPUES DE SALVAR TE APARECE ESTE
RECUADRO, LE DAS OK.
DESPUES DE DAR OK TE APARECE ESTE
OTRO, LE DAS “SI”
DESPUES TE APARECE ESTE OTRO DE LICENCIAS IGUAL DAS “OK”
YA ESTA CONFIGURADO Y LISTO PARA ALINEAR.
Despos de cambiar lo packet link, da le gravar
Hace Click Ethernet Switch derecho->configure->General
Gravar
Configuration WAN
Configuration Ethernet
Despos de cambiar la configuration da le gravar
Conectar WAN en la porta 10 o 12
Configuration LAN Interface
1) Expandir las NPU3C y dentro hace click en LAN 1/1/3
2) Click derecho -> Configure -> General
Configuration LAN Interface
1) Connectar el Port 1
2) Cambiar Admin Status para UP
3) Habilitar notifcations
4) AVILITAR la AUTONEGOTIATION
5) Speed configurar 1000Mb Full Duple
Configurações – TN_R5
4) Gravar
3) Cambiar para UNI
1) Expandir Ethernet Switch
2) Hace Click derecho->configure->general
Configuración de VLAN
Crear VLAN´s:
1) Expandir Ethernet Switch
2) Hace Click derecho->configure->VLAN
Configuración de VLAN
1) Expandir Ethernet Switch
2) Hace Click derecho->configure->VLAN
Configurações – TN_R5
Criación de las VLAN´s:
Sin forward
Hacer duble
click en ID Hacer duble Selecionar a Selecionar a Adicionar as
da Vlan click Nome da interface LAN interface WAN Interfaces
Vlan
Opción para borrar
