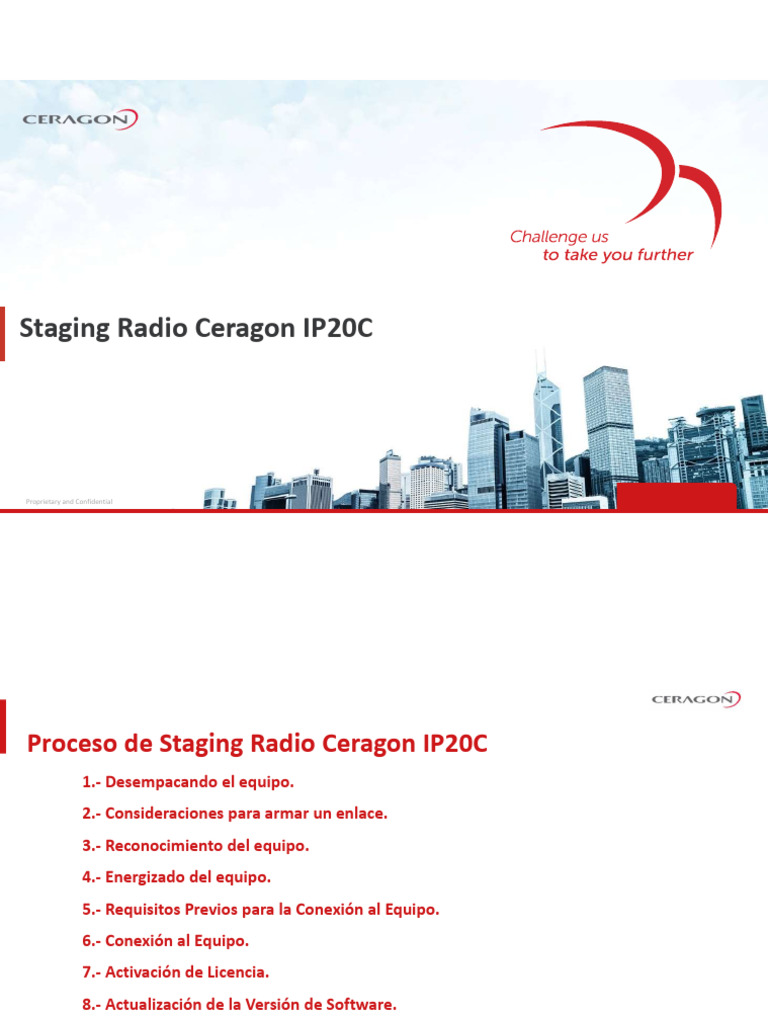

Staging Radio Ceragon IP20C

Proprietary and Confidential

Proceso de Staging Radio Ceragon IP20C
1.- Desempacando el equipo.
2.- Consideraciones para armar un enlace.
3.- Reconocimiento del equipo.
4.- Energizado del equipo.
5.- Requisitos Previos para la Conexión al Equipo.
6.- Conexión al Equipo.
7.- Activación de Licencia.
8.- Actualización de la Versión de Software.
9.- Carga de Archivo de Configuración.

Proprietary and Confidential 2

1.- Desempacando el equipo.
a) Asegurarse que la caja este intacta. c) Abrir la caja con un cutter o desarmador pequeño, por el
lado donde dice “OPEN THIS SIDE”.

d) Al abrir la caja verificar que el equipo no este dañado

b) Registrar en el checklist, el número de serie en la caja.

Proprietary and Confidential 3

2.- Consideraciones para armar un enlace.
a) Cada enlace a comisionar esta compuesto por dos radios. Ambas c) Revisar la banda de frecuencia en la que trabajará el equipo.
radios deben operar en la misma banda. Una radio debe ser de alta
frecuencia y la otra de baja frecuencia. Se requiere diferenciar el
tipo de frecuencia de la radio para poder armar un enlace.

b) Revisar la banda de frecuencia en la que trabajará el equipo.

b)En la etiqueta de la radio se puede validar la el número de serie

de la radio que debe ser el mismo que aparece en la caja. Validar
que el número sea el mismo.

Proprietary and Confidential 4

3.- Reconocimiento del equipo.
a) Reconocimiento físico de los puerto del equipo. b) Retirar las tapas de los puertos del equipo y verificar el estado de los
mismi.

Proprietary and Confidential 5

4.- Energizado del equipo.
a) Verificar la disponibilidad de una fuente de energía que c) Identificar el puerto de energía (PWR).
genere 48v DC.

d) Conectar apropiadamente el conector de un cable de

b) Conectar la fuente de energía a la energía comercial. alimentación de la fuente al equipo. Según lo indica la
polaridad rotulada tanto en el conector como en el equipo.

Proprietary and Confidential 6

4.- Energizado del equipo.
e) Encender la fuente de energía.
f) Verificar que se enciendan los leds del equipo.

Proprietary and Confidential 7

5.- Requisitos Previos para la Conexión al Equipo.
5.1.- Se requiere tener el usuario administrador de la PC. b) Aparecerá la siguiente pantalla, seleccionar Network and
Internet o Redes y Internet
5.2.- Para conectarse a la maquina se debe poner la laptop en red con la radio:
IP de la Radio por defecto: 192.168.1.1/24
En la PC se deben considerar los siguientes parámetros:
IP Adress: 192.168.1.10
Máscara: 255.255.255.0
Default Gateway: 192.168.1.1
Para realizar este cambio, se debe seguir los siguientes pasos:

a) Ir a Menú Windows. En la opción de buscar, escribir: Control Panel o

Panel de Control. c) Luego, se mostrará la siguiente pantalla. Seleccionar la opción
 Network and Sharing Center

Seleccionar

Escribir

Proprietary and Confidential 8

5.- Requisitos Previos para la Conexión al Equipo.
d) En la siguiente pantalla, escoger la opción  Change adapter f) Se abrirá el siguiente menú, escoger la opción Internet
settings o Cambiar Configuración de Adaptador. Protocol Version 4 (TCP/IPv4)  OK

e) Se tendrá la siguiente pantalla  Seleccionar Ethernet (el g) Luego, se selecciona  Use the following IP Address 
puerto de la laptop que se conectará a la radio). Ingresar la dirección IP, la máscara y el default Gateway.

Proprietary and Confidential

5.- Requisitos Previos para la Conexión al Equipo.
h) Seleccionar la opción  Close.

Proprietary and Confidential 10

6.- Conexión al Equipo.
a) Identificar el puerto de gestión (MGT/PROT). c) Conectar el otro extremo del cable UTP al puerto ethernet de la
radio.

b) Conectar un cable UTP en el puert MGT/PROT de la radio.

Proprietary and Confidential

7.- Activación de Licencia.
a) Validar que la radio y la laptop se encuentren físicamente d) En la siguiente pantalla, ingresar el usuario y password de la radio.
conectadas como se indica en el paso 6 (conexión al equipo). User Name: admin
Passwod: admin
b) Verificar que la dirección IP configurada en su puerto ethernet
de la laptop se encuentre en la misma red que la dirección IP por
defecto de la Radio. Revisar paso 5 ( requisitos previos para la
conexión al equipo).

c) Abrir una ventana del navegador y colocar la siguiente dirección

IP: 192.168.1.1.

Proprietary and Confidential

7.- Activación de Licencia.
e) Se tendrá la siguiente pantalla, que indica que se debe activar la
licencia del equipo.

f) Ir a Main View  Platform  Activation Key Activation Key g) Como se observa, el tipo de licencia activo es el default. La licencia
Configuration demo se encuentra desactivada. Verificar esto en Demo Mode
Configuration  Demo Admin

Proprietary and Confidential

7.- Activación de Licencia.
h) Se procederá a activar la licencia demo. Ir a Demo Mode i) Con la siguiente pantalla, se verifica que la licencia demo fue activada
Configuration  Demo Admin  “Enable” Apply. exitosamente.

Proprietary and Confidential 14

8.- Actualización de la Versión de Software.
a) Verificar la actual versión de software del equipo. Main View 
Platform  Software  Versions.
b) Si el equipo tiene la versión de software 10.7.0.0 o superior, Ir al
paso 9.a. Si el equipo cuenta con una versión inferior a 10.7.0.0. Se
debe actualizar la versión de software.
Proprietary and Confidential
c) Si el equipo cuenta con una versión de software inferior a
10.5.0.0. Ejecutar el upgrade de la siguiente manera:
Paso 1: Verificar que el servidor FTP se encuentre activo en la
laptop (revisar manual de instalación y configuración de
servidor FTP). En la radio ingresar a Software  Download &
Install. Ingresar el usuario ftp, el password y la IP de la laptop
(servidor ftp), luego seleccionar Apply.
15
8.- Actualización de la Versión de Software.
Paso 2: Seleccionar la opción de download. b) Se debe validar los parámetros ftp y presionar el botón
Download.

a) Considerar al usar ftp en versiones inferiores a 10.5. El

archivo de software debe ser descomprimido y se debe c) A la siguiente pregunta, se debe responder Aceptar.
ocupar hacia carpeta descomprimida del nombre del
software en el servidor ftp.

Proprietary and Confidential 16

8.- Actualización de la Versión de Software.

Paso 3: Validar que la descarga termino (100%). Luego,

seleccionar la opción de instalar.

Proprietary and Confidential 17

8.- Actualización de la Versión de Software.

Paso 5: Verificar que se realizo la actualización de software.

Paso 4: Al finalizar la instalación la radio se reiniciará. Se debe
Ingresar a Platform  Versions
ingresar a la radio.

Proprietary and Confidential 18

8.- Actualización de la Versión de Software.
d) Si el equipo cuenta con la versión 10.5.0.0. o superior, ejecutar
el upgrade de la siguiente manera:
Paso 1: Verificar la versión de software. Platform  Software 
Versions

Paso 2: Validar que el firewall de Windows este desactivado.

Proprietary and Confidential 19

8.- Actualización de la Versión de Software.
Paso 3: Cargar el archivo G2U-10.7.0.0.0.184.zip (contenido en:
EscritorioArchivos StagingSoftware de InstalaciónCeragon) que contiene la
versión de software a actualizar. Seguir los siguientes pasos: Platform  Software
 Download & Install  Download Software  HTTP  Choose File

Proprietary and Confidential 20

8.- Actualización de la Versión de Software.
Paso 4: Validar que se termino de descargar el software (100%).
Luego, proceder a instalar el Software Install  Install

Proprietary and Confidential 21

8.- Actualización de la Versión de Software.
Paso 5: Al termino de la instalación de la nueva versión de
software, el equipo se reiniciará. Ingresar nuevamente y verificar
que la nueva versión de software fue instalada.

Proprietary and Confidential 22

9.- Carga de Archivo de Configuración.
a) Verificar la actual versión de software. Si la versión de software es mayor o
igual a la versión 10.7.0.0. o superior, seguir con la carga del archivo de
configuración. Caso contrario, realizar la actualización de software primero
(regresar al paso 2.2).

b) Si el archivo de configuración tienen un solo script, continuar. Caso

contrario ir al paso f. Iniciar la carga del archivo de configuración (.xml). Quick
Configuration  From Ceraplan  Seleccionar Archivo

Proprietary and Confidential 23

9.- Carga de Archivo de Configuración.
e) Abrir una ventana de Google Chrome y poner la nueva dirección IP de la
radio para poder ingresar.

c) Al terminar la carga del archivo de configuración. La radio se

reiniciará, al termino del reinicio se debe cambiar la dirección IP de la
laptop por una dirección IP que se encuentre en la misma red que la
nueva dirección IP de la Radio. Esta información se encuentra en el
archivo Nuevos Parámetros de Configuración.xlsx. Dicho archivo se
encuentra en la siguiente ruta : Escritorio Archivos de Staging 
Nuevos Parámetros de Configuración.

d) Para realizar el cambio de dirección IP en la laptop, revisar el paso 5

(Requisitos Previos para la Conexión al Equipo).

Proprietary and Confidential 24

9.- Carga de Archivo de Configuración.
f) En caso que se tenga más de una configuración en el archivo de configuración. Se debe seleccionar el archivo de configuración
que corresponde al equipo que se esta instalando. Es decir, se debe validar el enlace

Al desplegar esta opción se mostraran los scripts

de las radios microondas que se encuentran
instaladas en este sitio.

Proprietary and Confidential 25

9.- Carga de Archivo de Configuración.
g) Luego de seleccionar el archivo correcto, se selecciona la opción “Submit”.

Seleccionar la opción Submit.

Proprietary and Confidential 26

9.- Carga de Archivo de Configuración.
h) Se mostrará la siguiente pantalla con la ejecución de los pasos de la configuración.

Verificar que aparezca este mensaje.

Proprietary and Confidential 27

9.- Carga de Archivo de Configuración.
i) El equipo se reiniciará. Se requiere volver a ingresar al equipo y observar que los valores se han actualizado.

Proprietary and Confidential 28
