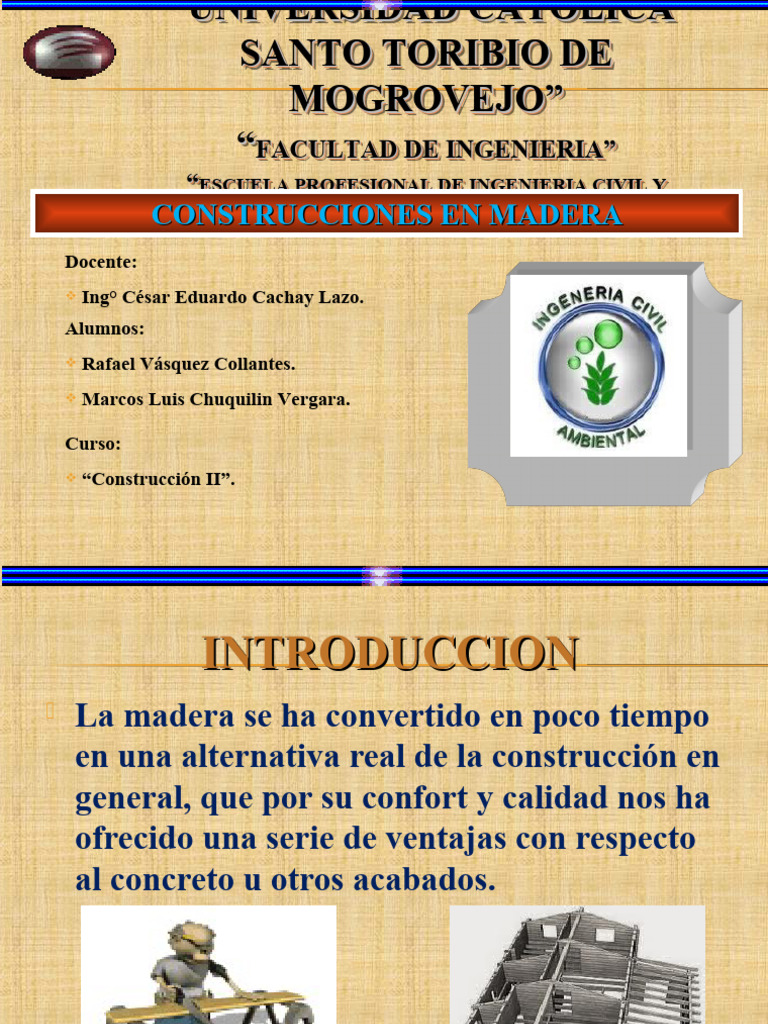

“UNIVERSIDAD CATÓLICA

CATÓLICA
SANTO TORIBIO DE
MOGROVEJO”
MOGROVEJO”
“FACULTAD
FACULTAD DE
DE INGENIERIA”
INGENIERIA”
““ESCUELA
ESCUELA PROFESIONAL
PROFESIONAL DE
DE INGENIERIA
INGENIERIA CIVIL
CIVIL Y
Y
CONSTRUCCIONES EN MADERA
AMBIENTAL”
AMBIENTAL”

Docente:
 Ing° César Eduardo Cachay Lazo.
Alumnos:
 Rafael Vásquez Collantes.
 Marcos Luis Chuquilin Vergara.

Curso:
 “Construcción II”.
 INTRODUCCION
 La madera se ha convertido en poco tiempo
en una alternativa real de la construcción en
general, que por su confort y calidad nos ha
ofrecido una serie de ventajas con respecto
al concreto u otros acabados.
 OBJETIVOS DEL ESTUDIO

OBJETIVO PRINCIPAL OBJETIVOS ESPECIFICOS

Tener en cuenta los principios reglamentados

Analizar los procesos y condiciones que debe que se tiene para la ejecución y construcción de
tener una construcción de madera mediante los una vivienda de madera, y a su vez, los conceptos
diferentes estudios y procesos ante cualquier y propiedades de la madera.
Tener una idea clara de la secuencia de cada
suceso al cual este destinado una construcción.
proceso constructivo de una vivienda de madera.
 MADERA

DEFINICION ESTRUCTURA
MACROSCOPICA

MEDULA.
Es el conjunto de tejidos orgánicos que
DURAMEN.
forman la masa de los troncos de los ALBURA.
árboles, desprovistos de corteza y CAMBIUM.

hojas. LIBER.

CORTEZA.

RADIOS
LEÑOSOS.

ESTRUCTURA
MICROSCOPICA

 FIBRAS ALARGADAS.
 VASOS Y POROS DE PARED
DELGADA.
 CELULAS DE PARENQUIMA.
 COMPOSICION QUÍMICA
Elementos:
 Carbono: 50%
 Oxigeno: 42%
 Hidrógeno: 6%
 Nitrógeno: 1%
 Cenizas: 1%

Los que conforman los siguientes compuestos Básicos:

 Celulosa: 50-60%
 Lignina: 20-30%
 Resinas y Serás: 0.7-3%
 Proteínas: 0.5-3%
 Cenizas: 0.2-2%
 CONSTRUCCIONES EN
MADERA

DEFECTOS DE LA
MADERA

Acebolladura: Grietas circulares.

Fendas: Grietas en sentido longitudinal.
Encorvadura: De superficie diversa.
Torcedura: Fibra torcida.
Arista Faltante: Irregularidad de los
anillos.
 CONSTRUCCIONES EN
MADERA

TIPOS USOS

MADERAS COMUNES

Tornillo. Deinición:
Cachimbo. Defectos:
Bolaina Blanca.
Capirona.
Acebolladura:
Tahuari.
Mashonaste. Agujero:
Copaiba. Encorvadura:
Aguano Masha. Torcedura:
Yacushapana. Arista faltante:
Machinga.
 Tornillo Bolaina Blanca Aguano Masha
Cachimbo Blanco

Tahuari Capirona
PROCESO DE OBTENCIÓN DE LA
MADERA
EL RECURSO FORESTAL
ORDENACION FORESTAL

VIVEROS PLANTACIONES CRECIMIENTO APROVECHAMIENTO

 CLASIFICACION DE LAS PLANTAS SEGÚN LAS DIMENSIONES DE LOS TALLOS
DENOMINACION ALTURA DEL TALLO FORMA DE LAS RAMIFICACIONES
Mata Hasta 1.00 m Desde la base
Arbusto De 1.00-4.00 m Desde la base
Arbolillo De 4.00-8.00 m A alguna altura sobre la base
Arbol Más de 8.00 m A alguna altura sobre la base

ASERRADO REASERRADO SECADO Y PRESERVACION PROCESAMIENTO

AGENTES DESTRUCTORES DE LA MADERA
HONGOS
XILÓFANOS
CAUSAN PUDRICIÓN

HONGOS
CROMÓGENOS
REINO CAUSAN MANCHAS
VEGETAL

MOHOS
ORIGEN HUMEDAD
BIOLÓGICO

INSECTOS
XILÓFONOS
REINO
ANIMAL
PERFORADORES
MARINOS

ORIGEN NO FUEGO
BIOLÓGICO DESGASTE MECÁNICO
ACCIÓN CLIMÁTICA
 PROPIAS DEL MEDIO AMBIENTE

LA TEMPERATURA

LA HUMEDAD RELATIVA

EL MOVIMIENTO DEL AIRE

 PROPIEDADES DE LA MADERA

PROPIEDADES FISICAS DE LA MADERA

Dureza (Ensayo de Brinell)
Realizada con bola de acero de 1cm a una presion de 3000kg por 1 minuto
Color
Maderas Blandas Claro
Madera Duras Amarillas,rosáceas, rojas,morenas,pardas,verdes y negras
Peso Específico Valor promedio de 1.55 Kg/mm2
Densidad
Pesadas 1.32 kg /cm3
Livianas 0.11 kg /cm3
Grado de Humedad
Madera Verde Superior al 30%
Madera Semiseca Comprendido entre 15 y 30%
Madera Seca Inferior al 15%

CLASIFICACION DE LAS MADERAS POR GRUPOS SEGÚN SU DUREZA

Maderas Grupo Descripción
Duras A Roble, haya, fresno, olmo
Semiduras B Pino, alerce, aliso
Blandas C Abeto, abedul, álamo
DENSIDAD BASICA

GRUPO DENSIDAD BASICA

(gr/cm3)
A ≥ 0.71
B 0.56 A 0.70
C 0.40 A 0.55
PROPIEDADES DE LA MADERA
A. PROPIEDADES FISICAS
DENSIDAD (d)

d = m
v
CONTENIDO DE HUMEDAD (CH)
CH % = (Pi - Po) X 100
Po
donde:
CH = Contenido de Humedad, %
Pi = Peso inicial, g.
Po = Peso en estado anhidro, g.
 EL AGUA EN LA MADERA PUEDE
ENCONTRARSE EN LAS SIGUIENTES
FORMAS:

AGUA LIBRE AGUA AGUA DE

HIGROSCOPICA CONSTITUCIÓN
C. CONTRACCION Y EXPANSION
LA MAGNITUD DE LA CONTRACCION VARIA SEGUN LAS
CARACTIERISTICAS DE LA ESPECIE, LAS SECCIONES Y LA
ORIENTACION ANATOMICA DEL CORTE
AISLAMIENTO

TERMICO

HUMEDA SECA
ACUSTICO
ELECTRICO
PROPIEDADES MECANICAS
A. COMPRESION

COMPRESION PERPENDICULAR AL GRANO

 CLASIFICACION POR RESISTENCIA
Grupo A de 0,71 a 0,90.
Grupo B, de 0,56 a 0,70.
Grupo C, de 0,40 a 0,55.
Esfuerzos Admisibles (Madera Húmeda)

Grupo Esfuerzos Admisibles MPa (Kg/cm2)

Flexión Tracción Compresión Compresión Corte
Paralela Paralela Perpend. Paralelo
fm ft fc// fc fv
A 20.6 (210) 14.2 14.2 3.9 1.5
(145) (145) (40) (15)
B 14.7 10.3 10.8 2.7 1.2
(150) (105) (110) (28) (12)
C 9.8 7.3 7.8 1.5 0.8
(100) (75) (80) (15) (8)
COMPRESION PARALELA AL GRANO
TRACCION
TRACCION PERPENDICULAR AL GRANO
TRACCION PARALELA AL GRANO
 CORTE 0 CIZALLAMIENTO
La madera es mucho más resistente al corte perpendicular que al corte paralelo.
FLEXION
Módulo de Elasticidad (E)
GRUPO Módulo de Elasticidad
Mpa (Kg/cm2)
E mínimo E promedio
A 9 316 12 748
(9 600) (130 000)
B 7 355 9 806
(75 000) (100 000)
C 5 394 8 826
(55 000) (90 000)
LA MADERA EN LOS ENCOFRADOS
 La madera utilizada para encofrar ya sea cimientos,
sobre cimientos,
ENCOFRADO
columnas, vigas, losas aligeradas, escaleras, etc.
Por lo general es de tornillo, u otra madera de alta resistencia.

LOS ENCONFRADOS SON DE DISTINTAS FORMAS DE

ACUERDO AL TIPO DE ESTRUCTURA Y TIENE LA FUNCION
DE:

LOS ENCARGADOS DEL

ENCOFRADO:
Capataz:
Operario:
Oficial:

MATERIALES UTILIZADOS PARA ENCOFRAR:

Madera.
Clavos.
Alambre Recocido.
Encofrado de Encofrado de
Cimientos Columna
Encofrado de Encofrado de
Vigas Escalera
 Encofrado de Encofrado de
Losa Aligerada Cisterna
Encofrado de Encofrado de
Tanque Puentes
Elevado:
Encofrado de Tribuna de Estadio Encofrado de Veredas
 Encofrado de Pista Andamios
Automovilística (Túnel Vial)
LA MADERA COMO MATERIAL DE
CONSTRUCCION
CLASIFICACION DE LA MADERA
POR SU USO (RNE-NORMA E-010)
a) Madera Aserrada de Uso Estructural: Se denomina así a la madera escuadrada
cuya función es básicamente resistente.
b) Madera Rolliza de Uso Estructural: Es la madera utilizada en forma cilíndrica o
sin corteza.
c) Madera Laminada Encolada: Es el material estructural obtenido de la unión de
tablas entre sí mediante el uso de adhesivos, con el grano esencialmente paralelo
al eje del elemento y que funciona como una sola unidad.

Agrupamiento de Maderas para Uso Estructural:

 La Norma Técnica E-010: Establece el agrupamiento de la madera para uso
estructural, en tres clases denominadas A, B y C y fija los requisitos y el
procedimiento que se deberá seguir para la incorporación de especies a los
grupos establecidos.

 El agrupamiento está basado en los valores de la densidad básica y de la

resistencia mecánica.

 El agrupamiento obedece solamente a un ordenamiento a base de la

resistencia y no implica ventaja relativa de un grupo respecto a otro. Un
grupo no es superior o inferior a otro sino de características diferentes.
 CONSTRUCCIONES EN MADERA

VENTAJAS DE UNA CASA DE

MADERA
Aislante.
No contaminante, material ecológico.
Brinda calefacción interior.
Económico según la magnitud a ejecutar.

PROBLEMAS PARA EL USO DE LA MADERA:

No hay dimensiones estables, ni clasificaciones establecidas,

ni agencia para el control de calidad en aserraderos y madererías.

PROBLEMAS CON EL CONSTRUCTOR RESPECTO A LA MADERA CONSTRUCCION CON MADERA PESADA

Falta de experiencia y capacitación de los Elevada resistencia al fuego ,capacidad de carga, y

sistemas constructivos con la madera. cualidades estéticas de la estructura.
 VENTAJAS E INCONVENIENTES COMPARADOS DE LA MADERA COMO MATERIAL
DE ARMADURAS

Madera Acero Concreto

Ventajas Técnicas
Bajo coeficiente de densidad Secciones transversales bajas, por lo que ocupa Permite soluciones sólidas y decorativas
Gran resistencia con relación a la densidad, lo menos espacio Aspecto ligero Tramos largos y cargas pesadas
que, empleando técnicas nuevas, permite Preparación en fábrica Formas arquitectónicas modernas
soluciones sólidas y decorativas Instalación rápida Prefabricación
Bajo coste de entretenimiento Prefatigado
Fácil de reparar, ensamblar y reforzar
Fácil de instalar con herramental barato y
sencillo
Resiste vapores y agentes químicos

Inconvenientes
Puede deformarse Mayor peso de las piezas. Mayor peso de la Peso mucho mayor, lo que exige cimientos
Está expuesta al ataque de insectos y hongos construcción acabada reforzados
Peligro de incendio; primas de seguros más El entretenimiento es más difícil; hay que El tiempo necesario para el fraguado retrasa la
altas emplear medios mecánicos para moverlas y construcción
No es aceptable para paredes medianeras levantarlas Queda inutilizado después de un incendio
Difícil de obtener en grandes longitudes Se necesita herramental especial para la grave
instalación
Difícil de reconstruir después de un incendio
Expuesto a la corrosión si no se pinta
periódicamente
ASPECTOS A CONSIDERAR EN EL DISEÑO

EVITAR FILTRACIONES DE AGUA AISLAR LA MADERA DE LA TIERRA

DE LLUVIA EN LOS TECHOS Y PAREDES HUMEDAD POR LO MENOS 50cm,
RAJADAS O MAL SELLADAS PROCURANDO QUE EL AGUA CIRCULE
DEBAJO DE ELLA
ILUMINAR Y VENTILAR CONCENTRAR APARATOS
ADECUADAMENTE SANITARIOS PAA DISMINUIR
TODAS LAS HABITACIONES PARA RIESGOS DE FUGA
EVITAR LAS CONDENSACIONES
EVITAR EL ACCESO DE TERMES SUBTERRANEOS,
PROTEGIENDO LAS BASES DE LA EDIFICACIÓN CON
ESCUDO METÁLICOS O DE HORMIGON, O AGREGANDO
COMPUESTOS QUÍMICOS EN MEZCLA CON EL SUELO
COLOCAR MALLAS ANTITERMAS EN COLOCAR COLLARES
PUERTAS Y VENTANAS PARA IMPEDIR METALICOS CON PRESERVANTES
EL ATAQUE A LA MADERA EN LAS TUBERIAS QUE INGRESAN
A LA EDIFICACIÓN
DISEÑO Y CONSTRUCCION DE UNA VIVIENDA DE
MADERA
DISEÑO Y CONSTRUCCION DE UNA VIVIENDA DE
MADERA
DISEÑO Y CONSTRUCCION DE UN PUENTE DE MADERA
 METRADO DE MADERA PARA COLUMNAS

ELEMENTO LONGITUD CANTIDAD DE

(N°) DESCRIPCIÓN SECCIÓN P2
M.L. PIE ELEMENTOS
1(a) Tablas 1 1/2"x8" 3.00 9.8 6 59.1
1(b) Tablas 1 1/2"x6" 3.00 9.8 4 29.5
2(a) Barrotes 2"x4" 0.90 2.95 14 27.6
2(b) Barrotes 2"x4" 0.70 2.30 14 21.4
3 Pie Derecho 2"x3" 2.7 8.86 4 17.7
4 Estaca 3"x3" 0.45 1.48 4 4.43
 METRADO DE MADERA PARA VIGAS

ELEMENTO LONGITUD CANTIDAD DE

DESCRIPCIÓN SECCIÓN P2
(N°) M.L. PIE ELEMENTOS
1(a) Tablones 1 1/2"x8" 0.60 1.97 4 7.87
1(b) Tablones 1 1/2"x8" 0.60 1.97 2 2.95
2 Barrotes 2"x3" 0.40 1.31 2 1.31
3(a) Soleras 2"x4" 0.60 1.97 2 2.62
3(b) Soleras 2"x3" 0.60 1.97 2 1.97
4(a) Tomapuntas 1 1/2"x3" 0.45 1.48 2 1.11
4(b) Tomapuntas 1"x4" 0.60 1.97 2 1.31
5 Cabezales 3"x3" 1.20 3.94 1 2.95
6 Pies Derechos 3"x3" 2.40 7.87 1 5.91
7 Arriostres Laterales 1"x4" 0.60 1.97 1 0.66
8 Cuñas 2"x3" 0.30 0.98 1 0.49
TABLA N° 01: PRECIOS LOCALES DE LA MADERA EN BRUTO

ASERRADERO INVERSIONES CASA BLANCA S.R.L CORPORACION MADERERA FERPESI S.A.C MADERERA AMAZONAS S.R.L LUIS FERNANDO E.I.R.L

DESCRIPCION UNIDAD PRECIO (Sin IGV) PRECIO (Sin IGV) PRECIO (Sin IGV) PRECIO (Sin IGV)

Especial:
Caoba p2 S/ 4.11 S/ 3.90 S/ 4.00 S/ 4.05
Cedro de Iquitos p2 S/ 3.85 S/ 3.80 S/ 3.90 S/ 3.85
Copaiba p2 S/ 1.80 S/ 1.85 S/ 1.80 S/ 1.90
Diablo Fuerte p2 S/ 2.23 S/ 2.21 S/ 2.20 S/ 2.30
Huayruro p2 S/ 2.31 S/ 2.25 S/ 2.30 S/ 2.30
Tornillo p2 S/ 2.38 S/ 2.40 S/ 2.35 S/ 2.40
Ishpingo p2 S/ 3.56 S/ 3.60 S/ 3.65 S/ 3.50

Larga:
Caoba p2 S/ 4.72 S/ 4.70 S/ 4.72 S/ 4.80
Cedro de Iquitos p2 S/ 3.85 S/ 3.90 S/ 3.90 S/ 3.85
Copaiba p2 S/ 1.88 S/ 1.90 S/ 1.85 S/ 1.90
Diablo Fuerte p2 S/ 2.37 S/ 2.35 S/ 2.40 S/ 2.37
Huayruro p2 S/ 2.24 S/ 2.20 S/ 2.50 S/ 2.00
Tornillo p2 S/ 2.09 S/ 2.10 S/ 2.15 S/ 2.00

Corta:
Caoba p2 S/ 2.86 S/ 2.80 S/ 2.85 S/ 2.90
Cedro de Iquitos p2 S/ 2.37 S/ 2.40 S/ 2.35 S/ 2.35
Copaiba p2 S/ 1.42 S/ 1.40 S/ 1.45 S/ 1.50
Diablo Fuerte p2
Huayruro p2 S/ 1.53 S/ 1.50 S/ 1.53 S/ 1.55
Tornillo p2 S/ 1.49 S/ 1.50 S/ 1.50 S/ 1.45
TABLA N° 02: PRECIOS PROMEDIO DE LA MADERA EN BRUTO A NIVEL NACIONAL

ASERRADEROS NACIONALES

DESCRIPCION UNIDAD PRECIO (Sin IGV)

Especial:
Caoba p2 S/ 4.15
Cedro de Iquitos p2 S/ 4.00
Copaiba p2 S/ 2.00
Diablo Fuerte p2 S/ 2.25
Huayruro p2 S/ 2.35
Tornillo p2 S/ 2.50
Ishpingo p2 S/ 3.70

Larga:
Caoba p2 S/ 4.80
Cedro de Iquitos p2 S/ 3.90
Copaiba p2 S/ 1.90
Diablo Fuerte p2 S/ 2.40
Huayruro p2 S/ 2.30
Tornillo p2 S/ 2.00

Corta:
Caoba p2 S/ 2.90
Cedro de Iquitos p2 S/ 2.40
Copaiba p2 S/ 1.50
Diablo Fuerte p2
Huayruro p2 S/ 1.60
Tornillo p2 S/ 1.50

Fuente: Construcción e Industria-Revista N°261 de la Cámara Peruana de la Construcción (CAPECO-Julio 2011)

TABLA N° 03: MATERIALES PARA ACABADOS

REVESTIMIENTOS Y ACABADOS:

.) CARPINTERIA DE MADERA

DESCRIPCION UNIDAD PRECIO (S in I GV)

ZOCALOS
Caoba:
3/4´´x 4´´c/rodon 3/4´´ ml S/ 3.33
3/4´´x 3´´c/rodon 1/2´´ ml S/ 2.36
1/2´´x 3´´c/rodon 1/2´´ ml S/ 4.31
Cedro:
3/4´´x 4´´c/rodon 3/4´´ ml S/ 3.16
3/4´´x 3´´c/rodon 1/2´´ ml S/ 2.24
1/2´´x 3´´c/rodon 1/2´´ ml S/ 4.08
Tornillo:
3/4´´x 4´´c/rodon 3/4´´ ml S/ 1.81
3/4´´x 3´´c/rodon 1/2´´ ml S/ 1.32
1/2´´x 3´´c/rodon 1/2´´ ml S/ 2.43
Mol duras p2 S/ 0.24

RODON SOLO
Caoba:
1/2´´x 1/2´´ ml S/ 0.72
3/4´´x 3/4´´ ml S/ 1.09
1´´x 1´´ ml S/ 1.58
Cedro:
1/2´´x 1/2´´ ml S/ 0.69
3/4´´x 3/4´´ ml S/ 1.04
1´´x 1´´ ml S/ 1.42
Tornillo:
1/2´´x 1/2´´ ml S/ 0.44
3/4´´x 3/4´´ ml S/ 0.58
1´´x 1´´ ml S/ 1.34

OCHAVOS
Ochavo de 1´´x 1´´(Caoba) ml S/1.21
Ochavo de 1´´x 1´´(Ce dro) ml S/ 1.08
Ochavo de 1´´x 1´´(Torni l l o) ml S/ 0.74

PASAMANOS
De 2´´x 3´´(Caoba) ml S/ 9.40
De 2´´x 3´´(Ce dro) ml S/ 8.73
De 2´´x 3´´(Torni l l o) ml S/ 6.53
De 2´´x 4´´(Caoba) ml S/ 12.97
De 2´´x 4´´(Ce dro) ml S/ 11.60
De 2´´x 4´´(Torni l l o) ml S/ 8.73

PASOS
Re cargo de 25%por cada 30cm de l ong.adi ci onal
Caoba:
1.20 x 0.30 x 1 1/2´´ u S/ 39.66
1.20 x 0.30 x 2 u S/ 52.07
Diablo Fuerte:
1.20 x 0.30 x 1 1/2´´ u S/ 23.10
1.20 x 0.30 x 2 u S/ 30.80
Se rvi ci o de Machi mbrado p2 S/ 0.30

PUERTAS CONTRAPLACADAS CON MARCO DE CEDRO

0.90 X 2.10 (1 1/2´´) marco 1 1/2´´ x 3´´ u S/ 127.12
0.90 X 2.10 (2´´) marco 2´´ x 3´´ u S/ 142.77

Fue nte : Construcci ón e Industri a-Re vi sta N°261 de l a Cámara Pe ruana de l a Construcci ón (CAPECO-Jul i o 20
 CONCLUSIONES
 La madera puede obtenerse en grandes volumenes tanto de bosques
naturales como de plantaciones. Por sus buenas características como
material de construcción, la madera es muy utilizada en los países
desarrollados para la construccion de viviendas.

 Desde el punto de vista estructural las diversas resistencias de la

madera que intervienen son: tensión, compresión esfuerzo cortante y
flexión, teniendo en cuenta que cualquiera de estas resistencias no es la
misma para todas las clases de madera.

RECOMENDACIONES
A los maestros de obra tener en cuenta el almacenamiento del material
que se va a emplear en la construcción.
Se recomienda que durante el trayecto de la obra sean tomadas fotografías
de las partes más importantes y los trabajos que puedan quedar ocultos
posterior señalización.
Debe haber un personal capacitado para la construcción de una vivienda
de madera en todas las actividades a desarrollar.
