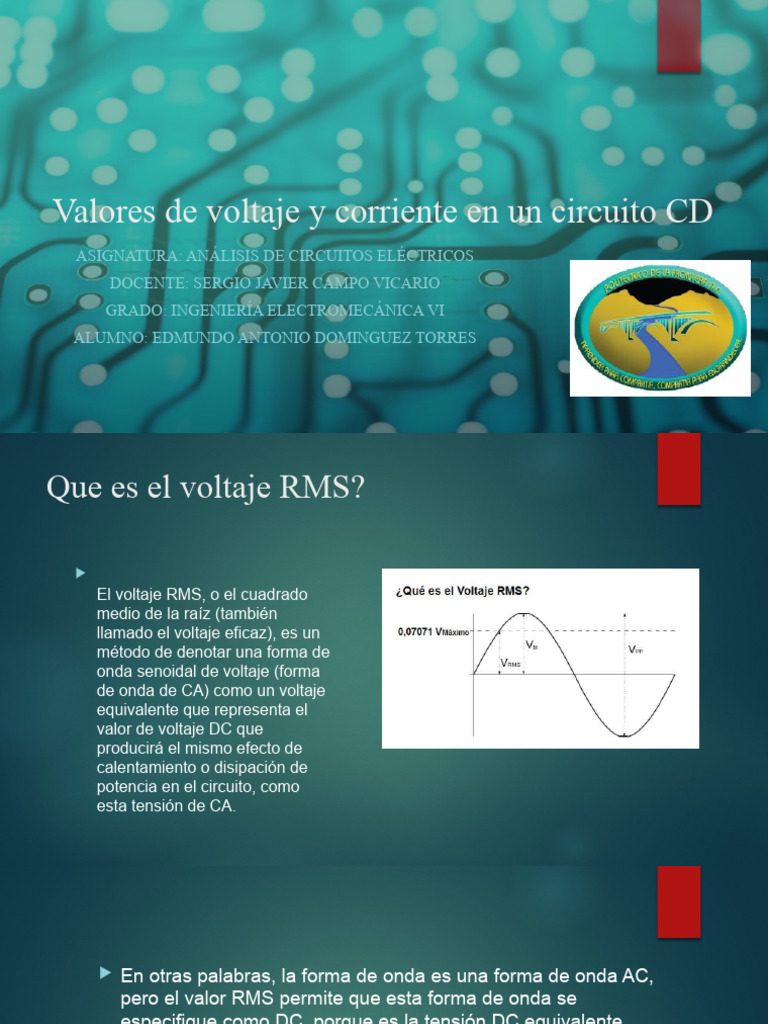

Valores de voltaje y corriente en un circuito CD

ASIGNATURA: ANÁLISIS DE CIRCUITOS ELÉCTRICOS

DOCENTE: SERGIO JAVIER CAMPO VICARIO
GRADO: INGENIERÍA ELECTROMECÁNICA VI
ALUMNO: EDMUNDO ANTONIO DOMINGUEZ TORRES
Que es el voltaje RMS?


El voltaje RMS, o el cuadrado
medio de la raíz (también
llamado el voltaje eficaz), es un
método de denotar una forma de
onda senoidal de voltaje (forma
de onda de CA) como un voltaje
equivalente que representa el
valor de voltaje DC que
producirá el mismo efecto de
calentamiento o disipación de
potencia en el circuito, como
esta tensión de CA.
 En otras palabras, la forma de onda es una forma de onda AC,
pero el valor RMS permite que esta forma de onda se
especifique como DC, porque es la tensión DC equivalente
que entrega la misma cantidad de energía a una carga en un
circuito como la señal AC hace sobre su ciclo.
 Las formas de onda AC y DC pueden representar formas de
onda de tensión o de corriente, pero están en diferentes
formas. Las formas de onda de la CA fluctúan entre el voltaje
positivo y negativo en ciclos. El voltaje de CC es apenas
voltaje unidireccional constante que no tiene ciclos. Debido a
esta diferencia, es muy difícil comparar los dos
 Voltaje RMS

 Aquí es donde el valor RMS es importante. Nos da un estándar para

comparar la cantidad de energía que una forma de onda de CA y una
forma de onda de CC pueden dar a un circuito. El voltaje RMS es el valor
equivalente de DC de una forma de onda de CA de modo que podemos
comparar la disipación de potencia con las formas de onda de potencia
de CA y CC. Si tenemos una forma de onda RMS de una señal de CA y
es el mismo valor que una forma de onda de CC, entonces sabemos que
ambas formas de onda emiten o disipan la misma cantidad de potencia
en un circuito.
 La razón por la que el voltaje RMS también se llama voltaje efectivo es
porque es tan efectivo como el voltaje DC equivalente al suministrar
energía a un elemento (es igualmente efectivo). Dado que el voltaje RMS
es el voltaje equivalente DC, el voltaje RMS es igual de efectivo (como el
voltaje DC) al suministrar energía a un elemento o carga en un circuito.
 Ejemplos de voltaje RMS

 Un ejemplo de tensión RMS es, digamos,

tenemos un circuito con una carga que
queremos disipar no más de 0,5 vatios de
energía de. Esta es la potencia máxima
constante que esta carga puede manejar.
Si estamos utilizando una fuente de
alimentación de 10 voltios DC, entonces
la corriente máxima que puede pasar por
este circuito sería 50mA, porque la
potencia = corriente x voltios.
Ejemplos

 Por lo tanto, 10V x 50mA = 0,5W. Ahora vamos a decir, queremos cambiar con el
trabajo de un circuito de CC a trabajar con un circuito de CA. Si una tensión de CA
tiene un valor de RMS que es equivalente a la tensión de CC que usamos
anteriormente, sabemos que este voltaje de CA funcionará para este circuito sin
exceder los límites de potencia. Sabemos que podemos usar la tensión RMS de
10V para operar en este circuito. Si usamos una tensión RMS de 10V, entonces el
voltaje máximo que podemos usar en este circuito es de aproximadamente 14.1V.
Así funciona el voltaje RMS. Nos permite trabajar con modelos de circuitos de CC,
y podemos encontrar la tensión CA apropiada que causa la misma disipación de
calor o de energía a través de una carga, como lo haría el voltaje de CC.
 Muchos tipos de voltajes en la vida real están especificados por sus valores RMS.
 Un buen ejemplo es el voltaje de
una toma de CA. Probablemente
esté familiarizado y sepa que el
120V sale del tomacorriente de
CA, tal como uno que encontraría
en su casa o en cualquier edificio
en los Estados Unidos. ¿Pero
usted no sabe probablemente
qué tipo de voltaje éste es? Y la
respuesta es, es el voltaje RMS.
El 120V es el voltaje RMS. Y el
voltaje máximo para esto es
realmente 170V. Por lo tanto, el
pico de este voltaje es en realidad
mucho más grande que 120V. Y
si lo miras de pico a pico,
entonces el voltaje de una toma
de CA es en realidad 340V de
pico a pico.
 Mediante el uso del voltaje RMS,
el voltaje que surge de una salida
de CA, se relaciona más
fácilmente con los circuitos de
Como se Calcula el RMS

 El voltaje cuadrático medio (RMS) puede calcularse ya sea a partir de la tensión máxima, la
tensión pico a pico o la tensión promedia.
 Las fórmulas para calcular el voltaje RMS de cualquiera de estos voltajes se muestran a
continuación.

Cómo Calcular el Voltaje RMS del Voltaje Máximo

 Cómo Calcular el Voltaje RMS de Voltaje Pico a Pico
