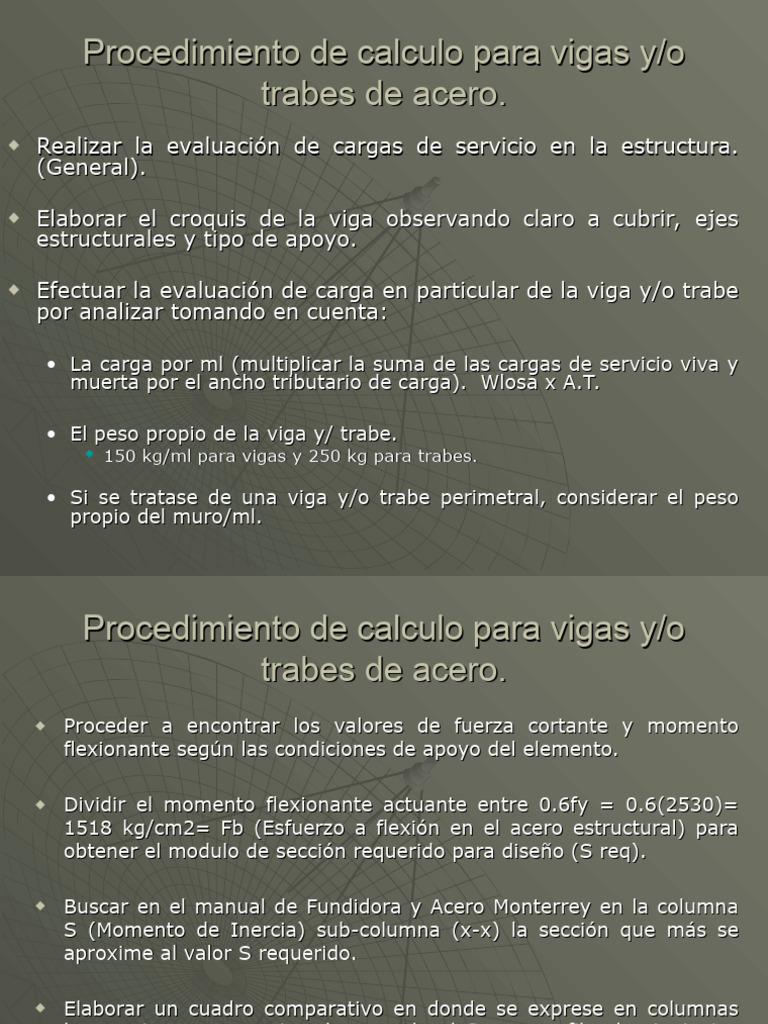

Procedimiento de calculo para vigas y/o

trabes de acero.
 Realizar la evaluación de cargas de servicio en la estructura.
(General).

 Elaborar el croquis de la viga observando claro a cubrir, ejes


estructurales y tipo de apoyo.

 Efectuar la evaluación de carga en particular de la viga y/o trabe


por analizar tomando en cuenta:

• La carga por ml (multiplicar la suma de las cargas de servicio viva y


muerta por el ancho tributario de carga). Wlosa x A.T.

• El peso propio de la viga y/ trabe.


 150 kg/ml para vigas y 250 kg para trabes.

• Si se tratase de una viga y/o trabe perimetral, considerar el peso


propio del muro/ml.
Procedimiento de calculo para vigas y/o
trabes de acero.
 Proceder a encontrar los valores de fuerza cortante y momento
flexionante según las condiciones de apoyo del elemento.

 Dividir el momento flexionante actuante entre 0.6fy = 0.6(2530)=


1518 kg/cm2= Fb (Esfuerzo a flexión en el acero estructural) para
obtener el modulo de sección requerido para diseño (S req).

 Buscar en el manual de Fundidora y Acero Monterrey en la columna


S (Momento de Inercia) sub-columna (x-x) la sección que más se
aproxime al valor S requerido.

 Elaborar un cuadro comparativo en donde se exprese en columnas


las secciones propuestas de acuerdo al Sxx y en filas lo siguiente:
Momento de inercia (Ixx=cm4); Módulo de sección (Sxx=cm3); Área
de la sección compuesta (A=cm2); y peso por metro lineal
(W=kg/ml).
Procedimiento de calculo para vigas y/o
trabes de acero.
 Del cuadro comparativo escoger la mejor opción; las variables
que influyen para esto son a) Que el Sxx sea igual o
ligeramente mayor al Sreq; b) La que tenga el mayor
momento de inercia Ixx; c) La que tenga el menor peso
w=kg/ml.

 Realizar un croquis en donde se aprecie el dimensionamiento


de la sección propuesta; alma y patín.

 Revisar el esfuerzo cortante a flexión de la sección propuesta

fv = Vmax / h*t debe ser menor que Fv : 0.40 Fy.


Si fv es < Fv; la sección propuesta es correcta.
Si fv es > Fv; la sección propuesta falla por cortante.
Procedimiento de calculo para vigas y/o
trabes de acero.
Opciones que se tiene si fv es > a Fv.
 Cambiar la sección del elemento sujeto a flexión incrementando el
área del alma.

 Colocar placas atiezadores en el alma.

Y por último revisar la deflexión de la sección propuesta.


Si Def. max < Def. perm. la sección propuesta es correcta
Si Def. max > Def. perm. la sección falla por deflexión.
Opciones que se tienen si Def. max > Def. permisible.
 Cambiar la sección del elemento buscando una sección que tenga
mayor momento de inercia.

 Si por cuestiones arquitectónicas la sección debe de quedar de


antemano fija teniendo un momento de inercia menor (Sin
posibilidad de modificar altura); se colocan cubreplacas en los
patines con el fin de incrementar el momento de inercia.
